树莓派计算模块核心板底板Compute module 5 IO Board 适用于CM5 所有版本

RTC电池座、双MIPI接口、双USB3.0接口、Micro SD 卡插槽、千兆以太网接口
价格
原价
型号
Compute Module 5 IO Board
SKU
29457
品牌
Raspberry Pi
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

Compute Module 5 IO Board

树莓派 Compute Module 5 计算模块主图

Compute Module 5 IO Board 是树莓派官方发布的一款可以搭配树莓派 Compute Module 5 使用的底板,可用作 Compute Module 5 的开发系统以及作为嵌入式电路板集成到终端产品中,也可以使用现成的部件 (如树莓派扩展板和 PCIe 模块) 快速创建系统。它主要的接口位于同一侧,方便用户使用,使外壳设计变得简单。

版本选择

0.71 英寸 LCD 扩展板配置清单
底板
0.71 英寸 LCD 扩展板配置清单
外壳
(不含底板)
0.71 英寸 LCD 扩展板配置清单
组合套餐
(含 CM5 + 底板)

CM5 核心参数

处理器 Broadcom BCM2712 四核 Cortex-A76 (ARM v8)
64 位 SoC @ 2GHz
内存 2GB,4GB,8GB 或者 16GB LPDDR4-4267 SDRAM 内存
闪存 可选 0GB (CM5Lite),8GB,16GB,32GB 或者 64GB eMMC 闪存,峰值传输速度 200Mbps
连接性 双频 (2.4GHz / 5.0GHz) IEEE 802.11b/g/n/ac 无线 WiFi
低功耗蓝牙 5.0,BLE,板载天线或接入外部天线
支持 IEEE 1588 千兆以太网
USB 2.0 接口 × 1
USB 3.2 Gen1 接口 × 2
PCIe Gen 2 × 1 接口
28 个 GPIO 引脚
SD 卡接口(仅用于不带 eMMC 的版本)
视频 HDMI 接口 (支持 4Kp60) × 2
4-lane MIPI 接口 × 2
多媒体 4Kp60 HEVC 硬件解码
OpenGL ES 3.1 Vulkan 1.3
工作电压 5V DC
RTC 自带 RTC,由外部电池供电
工作温度 -20°C ~ 85°C 环境温度
外形尺寸 55 × 40 × 4.7 (mm)

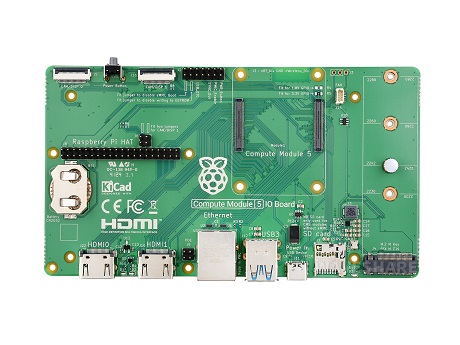

底板参数

CM5 卡座 适用于 Compute Module 5 的所有版本
联网 千兆以太网 RJ45 接口
PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能
连接器 Raspberry Pi 40PIN GPIO 接口
M.2 M 键 PCIe 插槽兼容 2230、2242、2260 和 2280 外形尺寸
USB USB3.2 Gen1 接口 × 2
Type-C 接口 (可用于更新 Compute Module 5) × 1
MIPI 2 × MIPI DSI / CSI-2 组合显示器 / 摄像头 FPC 连接器
视频 HDMI 接口 × 2,支持 4K 输出
实时时钟 CR / ML2032 电池供电
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 5V,四针 JST-SH PWM 风扇连接器
电源输入 通过 Type-C 输入 5V @5A 电源,采用与 Raspberry Pi 5 相同的标准
尺寸 160 × 90 (mm)

底板支持 M.2 NVMe 硬盘

相比 Micro SD 大幅提升系统或文件的读写速度
支持 NVMe SSD 启动树莓派

树莓派 Compute Module 5 IO Board 计算模块主图

图片仅供展示,详细配置以配置清单为准

适用 M.2 硬盘尺寸

支持 2280 / 2260 / 2242 / 2230

树莓派 Compute Module 5 IO Board 计算模块主图

适用硬盘接口

树莓派 Compute Module 5 IO Board 计算模块主图

注意:仅支持 NVMe 硬盘协议

外壳配套散热风扇

顶部预留通风口,内置风扇浑然一体,散热效果更好

树莓派 Compute Module 5 IO Board 计算模块主图

CM5 资源简介

树莓派 Compute Module 5 IO Board 计算模块主图

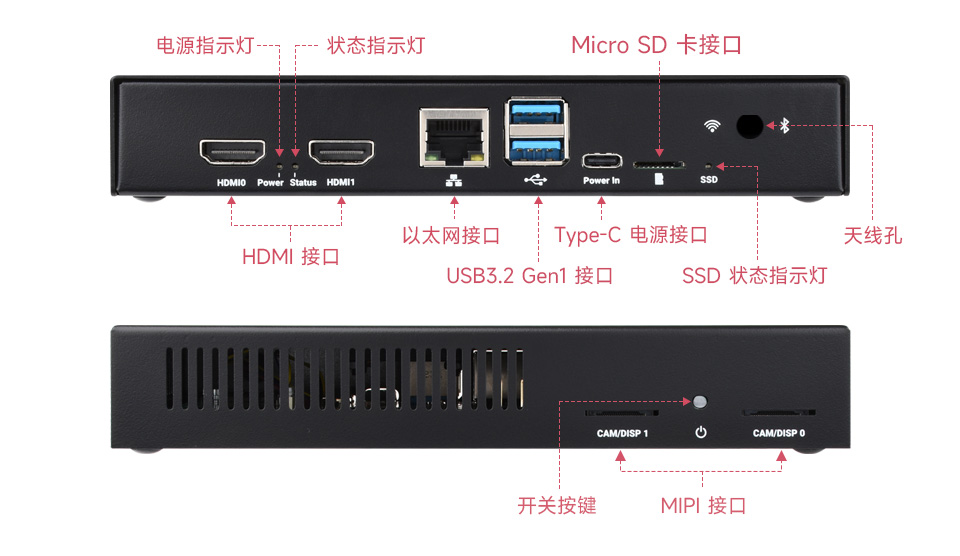

接口简介

底板

树莓派 Compute Module 5 IO Board 计算模块主图

组合套餐

树莓派 Compute Module 5 IO Board 计算模块主图

产品展示

树莓派 Compute Module 5 计算模块主图 树莓派 Compute Module 5 计算模块主图

图片仅供展示,详细配置以配置清单为准

产品尺寸

底板

树莓派 Compute Module 5 计算模块主图

外壳

树莓派 Compute Module 5 计算模块主图

配置清单

  1. Compute Module 5 IO Board × 1

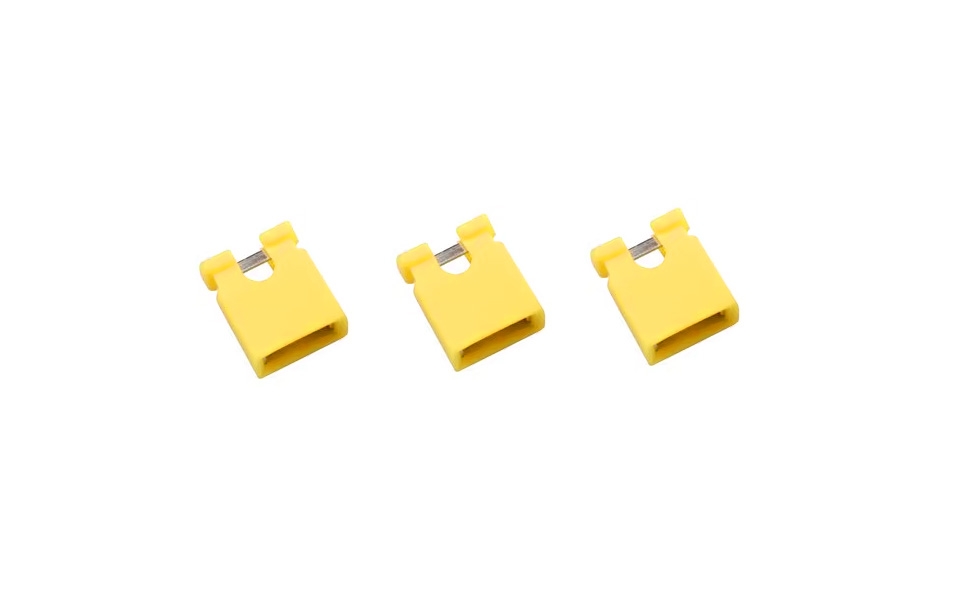

  2. 跳线帽 (3pcs) × 1
