CP2102 USB转UART串口模块 mini接口

支持对外供电:5V或3.3V 支持Mac、Linux、Android、WinCE、Windows 7/8/8.1

型号 CP2102 USB UART Board (mini)

SKU 8085

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
批量:价格面议。     零售:谢绝还价。

本产品不带USB线。

产品简介

CP2102特性:
  • 单芯片USB转UART数据转换器
    • 无需外部电阻,无需外部振荡器;片内上电复位电路,片内电压调节器
    • 集成1024字节EEPROM(可用于存储各类信息)
  • USB功能
    • 符合USB2.0规范,全速(12Mbps)
    • SUSPEND引脚支持USB挂起状态
  • UART功能
    • 所有握手和调制解调器接口信号
    • 支持的数据格式:数据位:5,6,7,8;停止位:1, 1.5, 2;校验位:奇校验,偶校验,无校验
    • 波特率300bps至1Mbps
    • 576字节接收缓冲器;640字节发送缓冲器
    • 支持硬件或X-On / X-Off握手
    • 支持事件状态
  • 虚拟COM口器件驱动支持
    • Windows 8/7/Vista/Server 2003/XP/2000
    • MAC OS-X/OS-9
    • Linux 2.40或更高版本
  • USBXpress驱动支持
    • Windows 7/Vista/Server 2003/XP/2000
    • Windows CE
  • 温度范围
    • -40至+85度
产品特性:
  • 支持Mac、Linux、Android、WinCE、Windows 7/8/8.1/...
  • 支持对外供电:5V或3.3V
  • 带USB保护器件:SP0503
  • 带3个LED:TXD LED、RXD LED、POWER LED
  • TXD、RXD、RTS、CTS:采用弯排针引出
  • 其余功能PIN:预留焊盘,可上插或下插接入用户系统(配送排针、排座;PIN间距支持插入万用板)
使用说明:(以接入MCU为例)
  • VCCIO:输出3.3V或5V(模块由USB供电,须将跳线帽跳到3.3V或5V)
  • GND:接GND
  • TXD:接MCU.RX ( 信号流向:MCU.RX << CP2102 << PC.TX )
  • RXD:接MCU.TX ( 信号流向:MCU.TX >> CP2102 >> PC.RX )
  • RTS:接MCU.CTS ( 信号流向:MCU.CTS << CP2102 << PC.RTS )
  • CTS:接MCU.RTS ( 信号流向:MCU.RTS >> CP2102 >> PC.CTS )
注意: 该模块为USB转TTL电平,切勿直连RS232电平,以免烧坏模块。

【 特别说明:我们提供VCP(虚拟串口)的开发范例,提供USBXpress的驱动程序库,但不提供USBXpress的技术支持 】

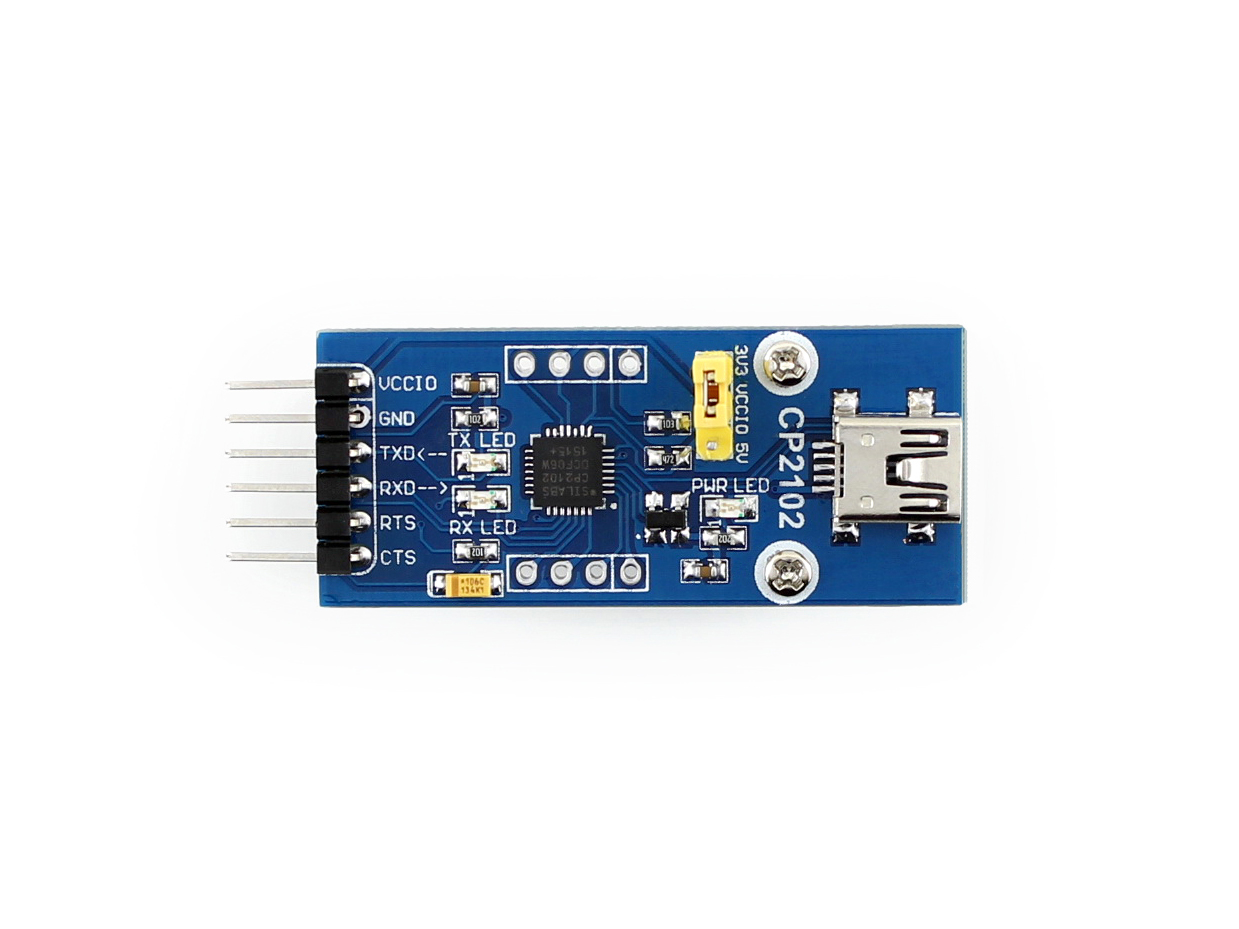

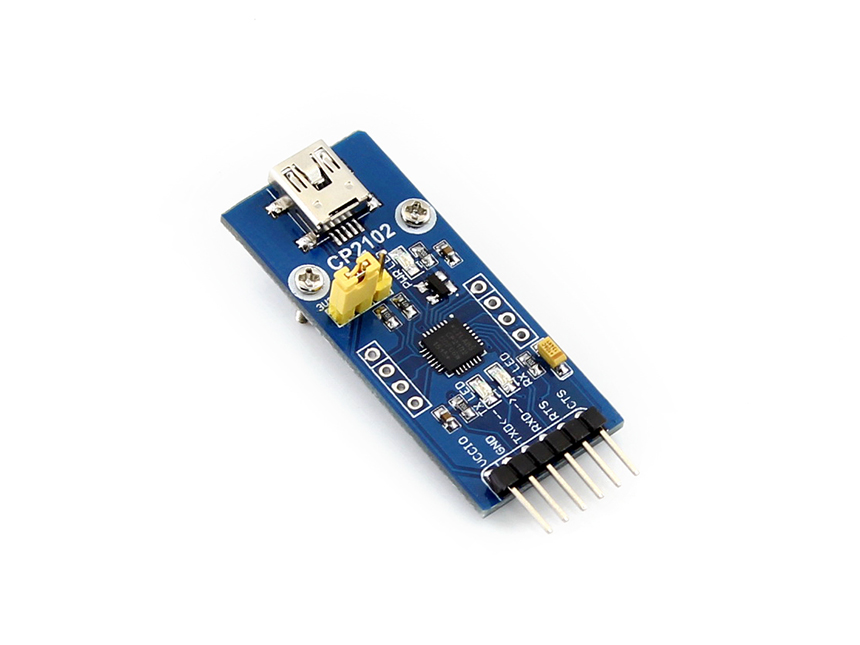

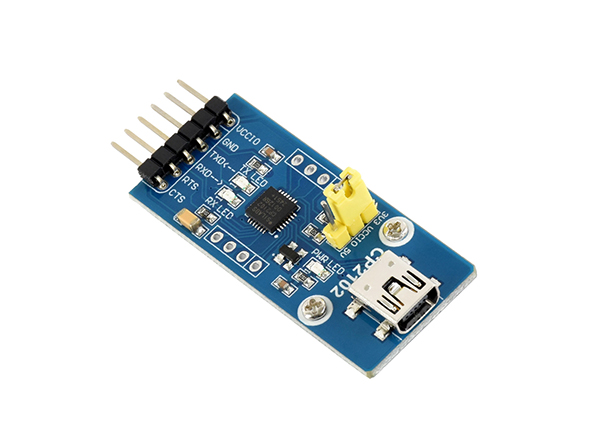

产品图片

产品尺寸

产品资料

资料包括:

  • 电路原理图
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/CP2102_USB_UART_Board_(mini)
