CM5 计算模块迷你主机
专为树莓派 Compute Module 5 核心板设计
产品参数
| CM5 卡座 | 适用于 Compute Module 5 所有版本 |
|---|---|
| 联网 | 千兆以太网 RJ45 接口 |
| 连接器 | 16PIN PCIe (PCIe Gen2/3 x1) Raspberry Pi 40PIN GPIO 接口 |
| USB | USB 3.2 Gen1 × 2； USB 2.0 × 2 |
| MIPI | 4-lane MIPI 接口 × 2 (22PIN 0.5mm FFC 连接器) |
| 视频 | HDMI 接口 × 2，支持双 4K 输出 |
| 音频 | 使用配套模块可用于连接标准 3.5mm 接口耳机 实现音频输入输出 |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的 CM5 版本) |
| 风扇接口 | 5V，4PIN JST-SH PWM 风扇连接器 |
| 电源输入 | DC 5V 5A |
| 尺寸 | 85 × 56 (mm) |
可查看其它 CM5 核心板版本

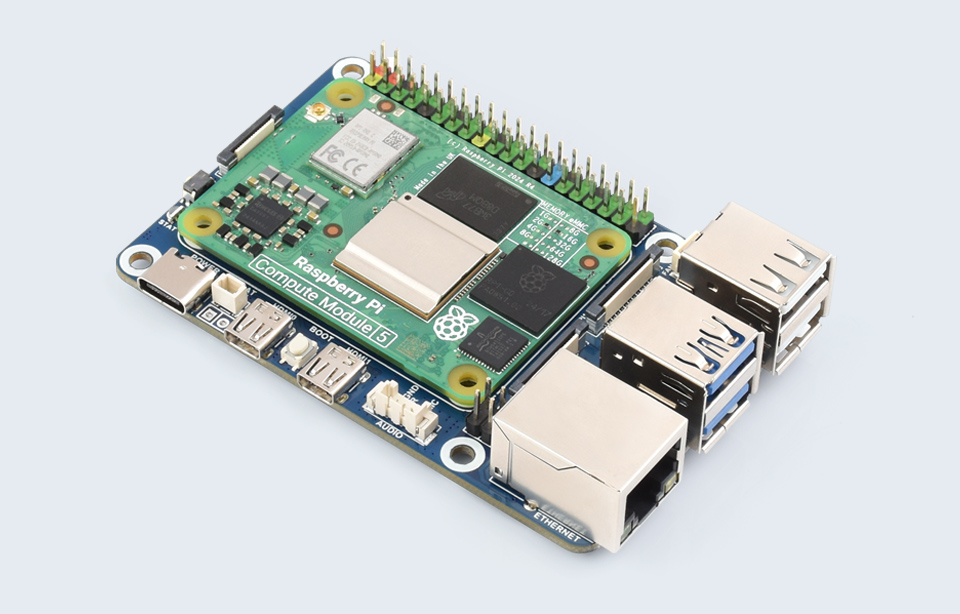

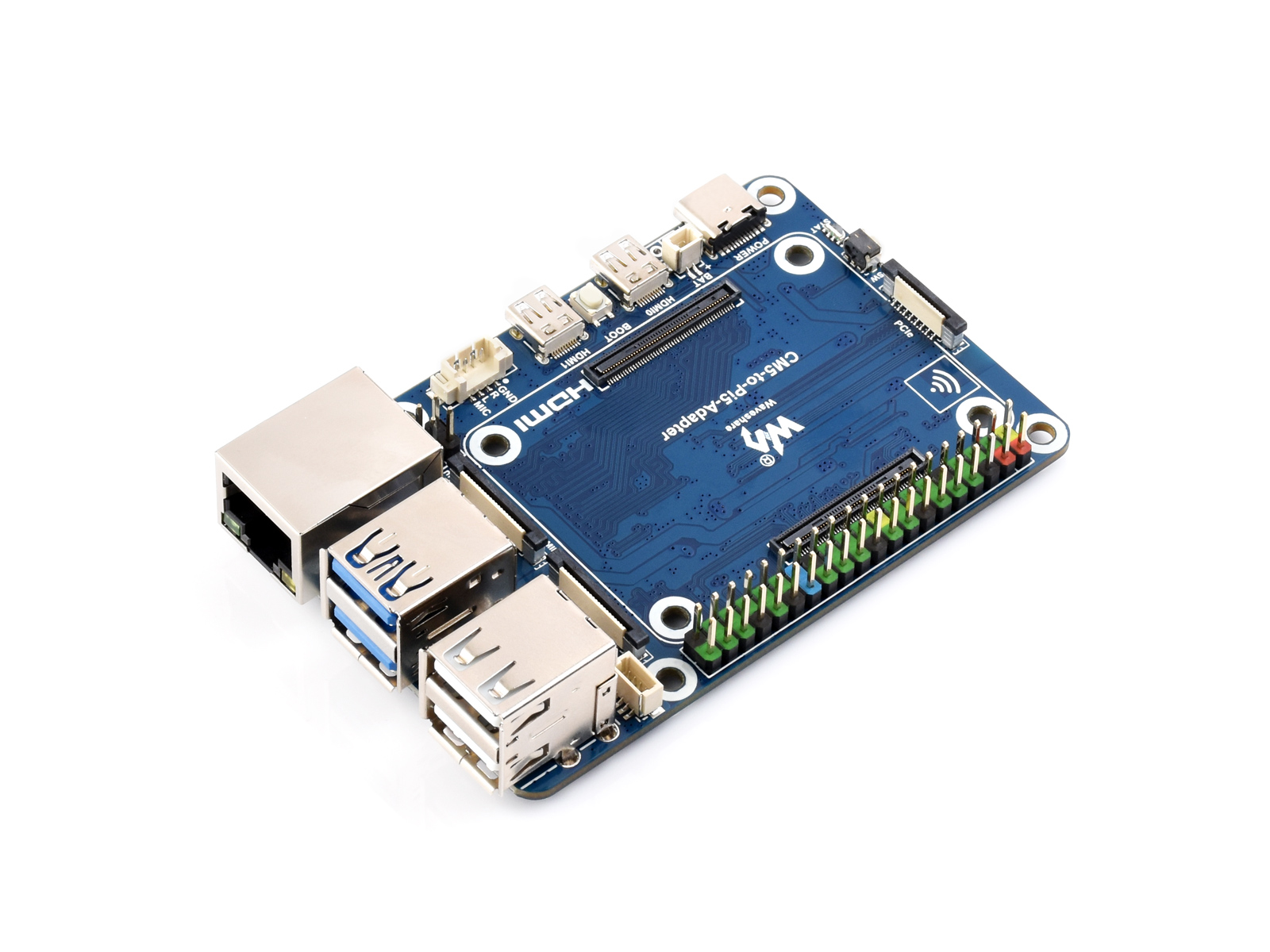

基于树莓派 CM5 设计
使用树莓派 CM5 尽可能还原 Pi 5 主板原始模样
不再烦恼与 Pi 5 主板各个接口的兼容情况
图片仅供参考，详细配置请参阅配置清单
接入 Compute Module 5 核心板
板载 40PIN GPIO 接口及标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列核心板
图片仅供参考，详细配置请参阅配置清单
板载 USB 音频解码芯片
相较于 Pi 5 产品，该产品新增了音频接口，支持接入麦克风
图片仅供参考，详细配置请参阅配置清单
资源简介
- CM5 连接器
适用于 Compute Module 5 的所有版本
- 40PIN GPIO 接口
方便接入各种 HAT / HAT+ 模块
- 供电/烧录接口
5V / 5A 供电，也可以作为 eMMC 烧录接口
- STAT LED
双色状态 LED
- PSW 电源按键
长按强制关机，短按软关机或者开机
- PCIe
方便接入各种 PCIe 扩展板
- RTC 电池连接座
用于外接 RTC 电池，维持实时时钟运行
- BOOT 按键
上电前按下，上电后松开即可接入烧录模式
- micro HDMI
HDMI 接口，支持 4K 输出
- 扩展音频接口
通过 USB 扩展音频接口，使用配套模块可连接标准 3.5mm 耳机
- PoE 4PIN 接口
可用于连接 PoE 模块
- 双 MIPI 接口
支持接入 DSI 显示器和 CSI 摄像头
- FAN 接口
方便接入散热风扇，5V，4PIN JST-SH PWM 风扇连接器
- USB 2.0 接口
标准 USB 2.0 接口
- USB 3.2 Gen1 接口
双 USB 3.2 Gen1 接口支持同时 5Gbps 读写
- 千兆网口
RJ45 千兆网口，支持 10M / 100M / 1000M 网络接入
- Micro SD 卡接口
用于接入带系统的 Micro SD 卡，仅适用于不带 eMMC 的 CM5 版本
- IO-VREF
IO 逻辑电压切换 3.3V (默认) 或者 1.8V
- 其他功能管脚
硬件禁用功能或者写保护

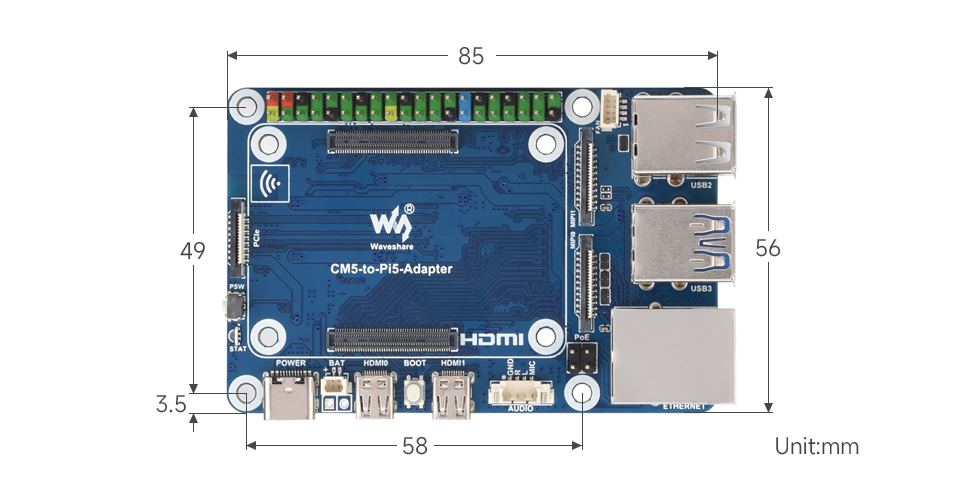

产品尺寸
