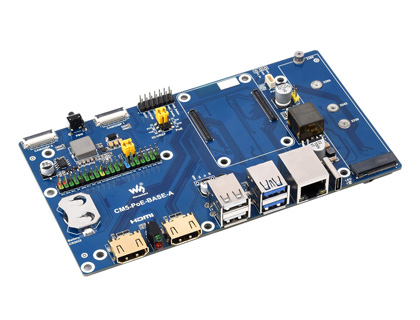

树莓派计算模块核心板底板Compute Module 5 PoE扩展板适用于CM5所有版本

树莓派 CM5 PoE 扩展板

方便学习评估树莓派计算模块或直接集成到产品中

Compute Module 5 Lite/eMMC 适用的底板

版本选择

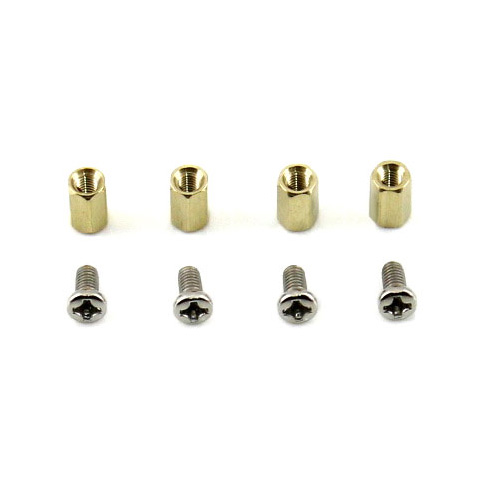

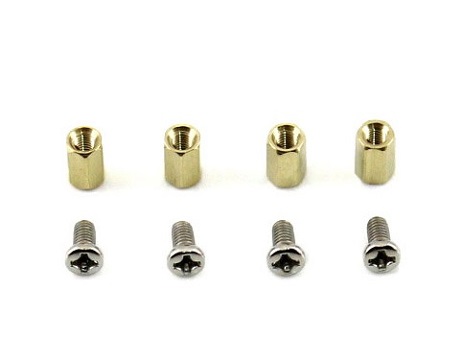

祼板

整机套餐 (裸板+外壳+电源)

产品参数

CM5 扩展板对比

产品	接口数量及接口参数
	PoE	网口	40PIN GPIO	PCIe	① USB	MIPI	HDMI	RTC 电池	② 风扇 接口	电源 输入	特性
NANO A					3.0×1	×2		SH1.0		5V	CM5 大小
NANO B		千兆×1		16PIN PCIe	3.0×1	×2		SH1.0		5V	CM5 大小
基础版 A 型		千兆×1		16PIN PCIe	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小
基础版 B 型		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小 加密芯片 EEPROM
小板型双千兆		千兆×2			3.0×1			SH1.0		5V	双网口 MINI 版
双网口 A 型		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 加密芯片 EEPROM
双网口 B 型		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×1	×2	×1	SH1.0		5V	双网口
物联网双网口		千兆×1 2.5G×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 4G/5G 接口
PoE 版		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR2032		5V	USB×4
树莓派官方	③	千兆×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR2032		5V	官方板
IPCBOX-CM5		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×3		×1	SH1.0		7V~36V	双网口 4G/5G 接口 RS485/RS232 加密芯片 EEPROM CAN 数字输入 数字输出 音频 蜂鸣器
CM5 双网口多功能		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×2	×2	×1	SH1.0		7V~36V	双网口 4G/5G 接口 RS485 加密芯片 数字输入 继电器 蜂鸣器
备注	① USB 3.0 完全等同于 USB 3.2 Gen1。 ② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 5 主板

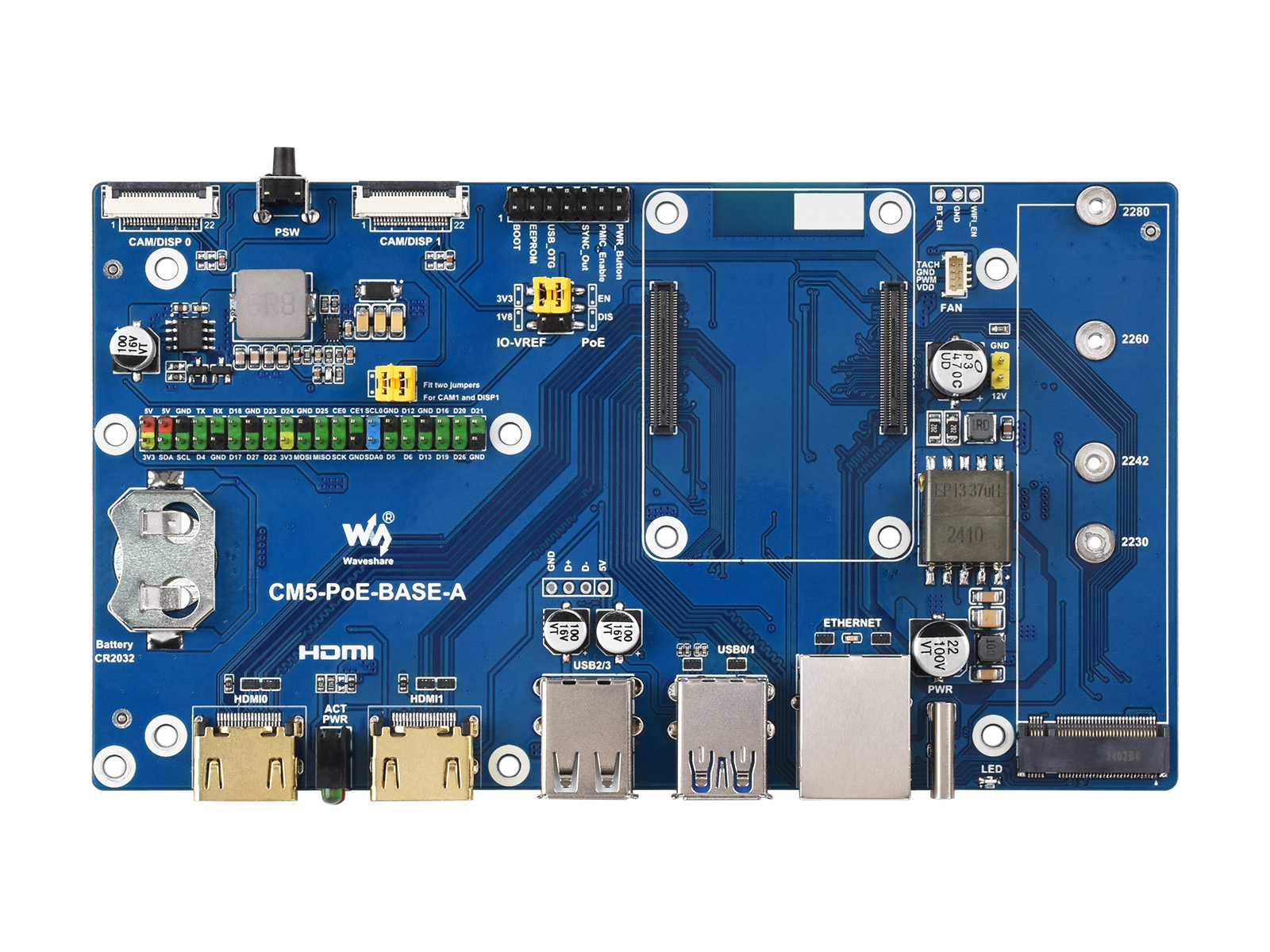

板载 40PIN GPIO 接口及标准的 CM5 连接器
支持接入 Compute Module 5 Lite/eMMC 系列主板

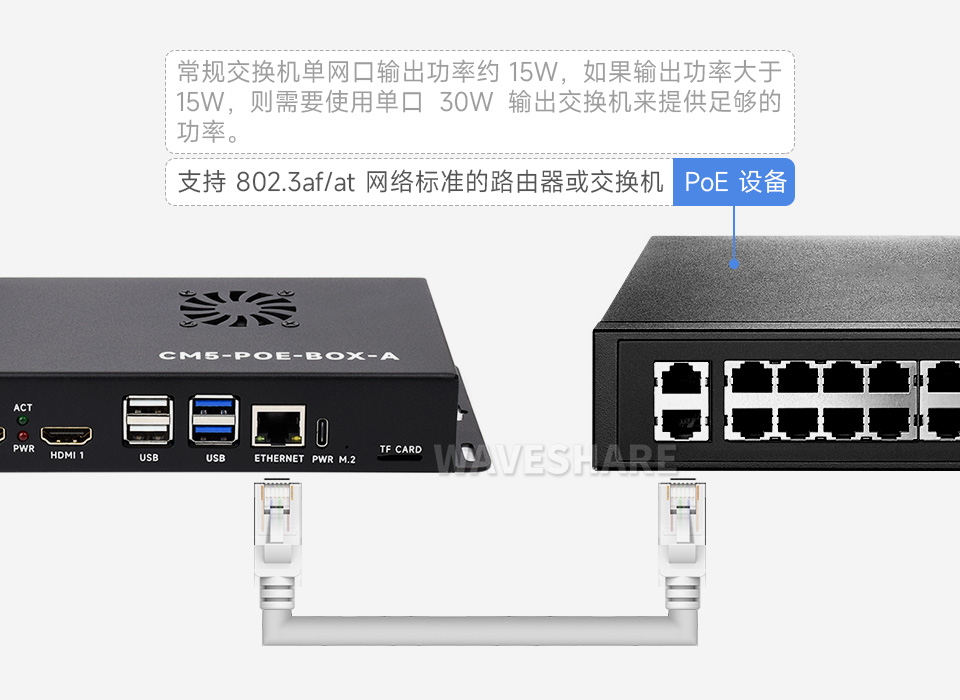

支持 PoE 以太网供电

只需一根网线接入 PoE 设备即可让树莓派实现联网和供电

支持 M.2 NVMe 硬盘

相比树莓派的 Micro SD 接口有更快的读写速度，
大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派

图片仅供展示，详细配置以配置清单为准

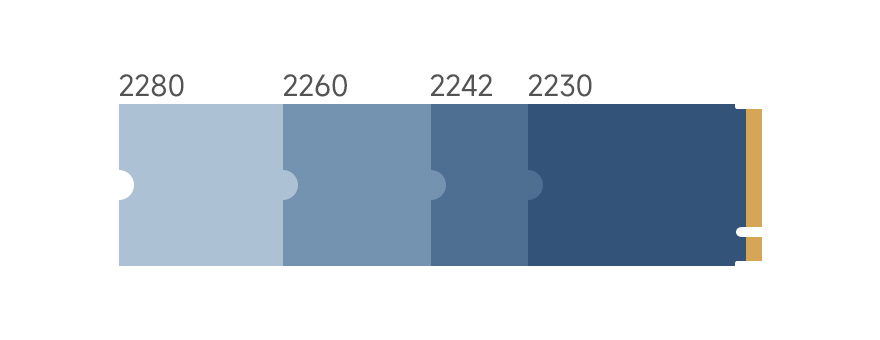

适用 M.2 硬盘尺寸

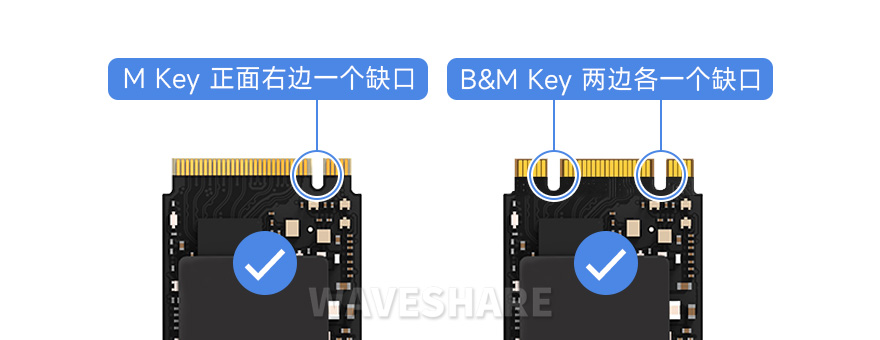

适用硬盘接口

注意：仅支持 NVMe 硬盘协议

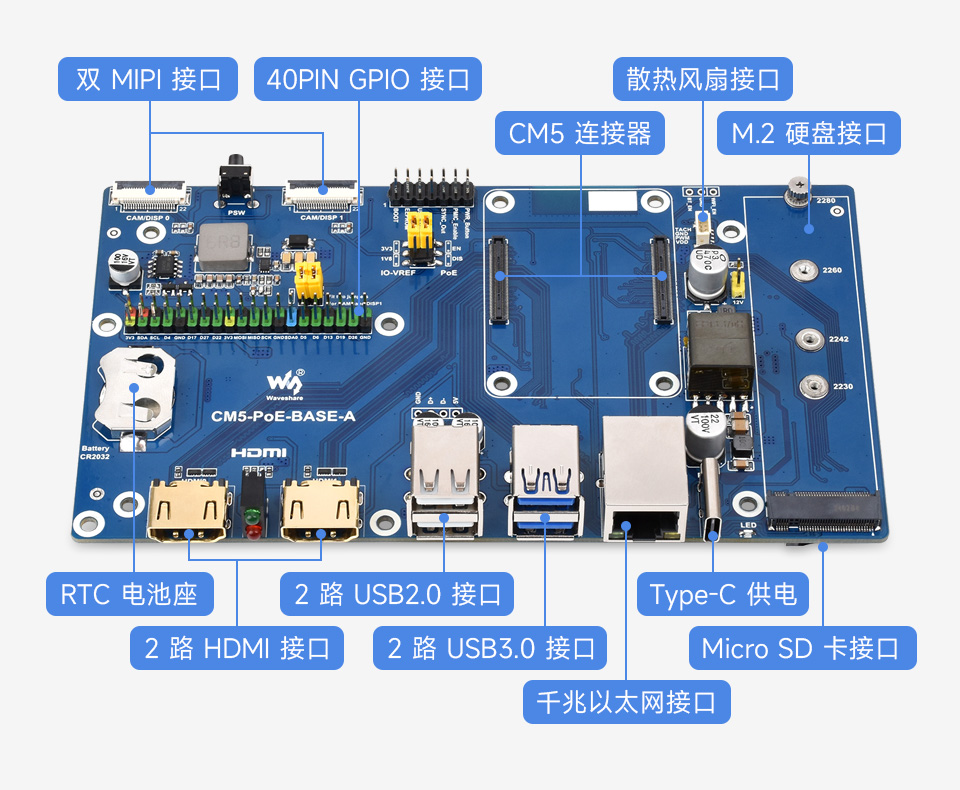

更多丰富的接口

搭载 MIPI / M.2 / HDMI / USB / ETH / Micro SD 卡等多种接口
使用更方便

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

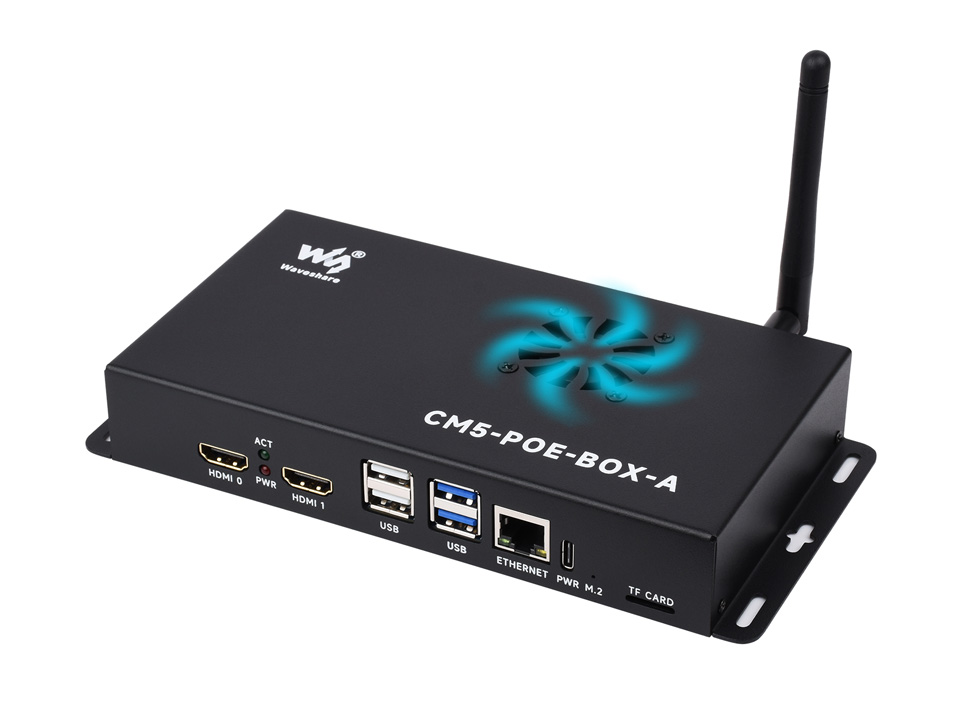

配套散热风扇

顶部预留通风口，内置风扇浑然一体，散热效果更好

支持壁挂

两侧设计有壁挂孔位，安装固定更方便

应用示例

适用于多功能外设要求的树莓派应用或其它工业场合

图片仅供展示，详细配置以配置清单为准

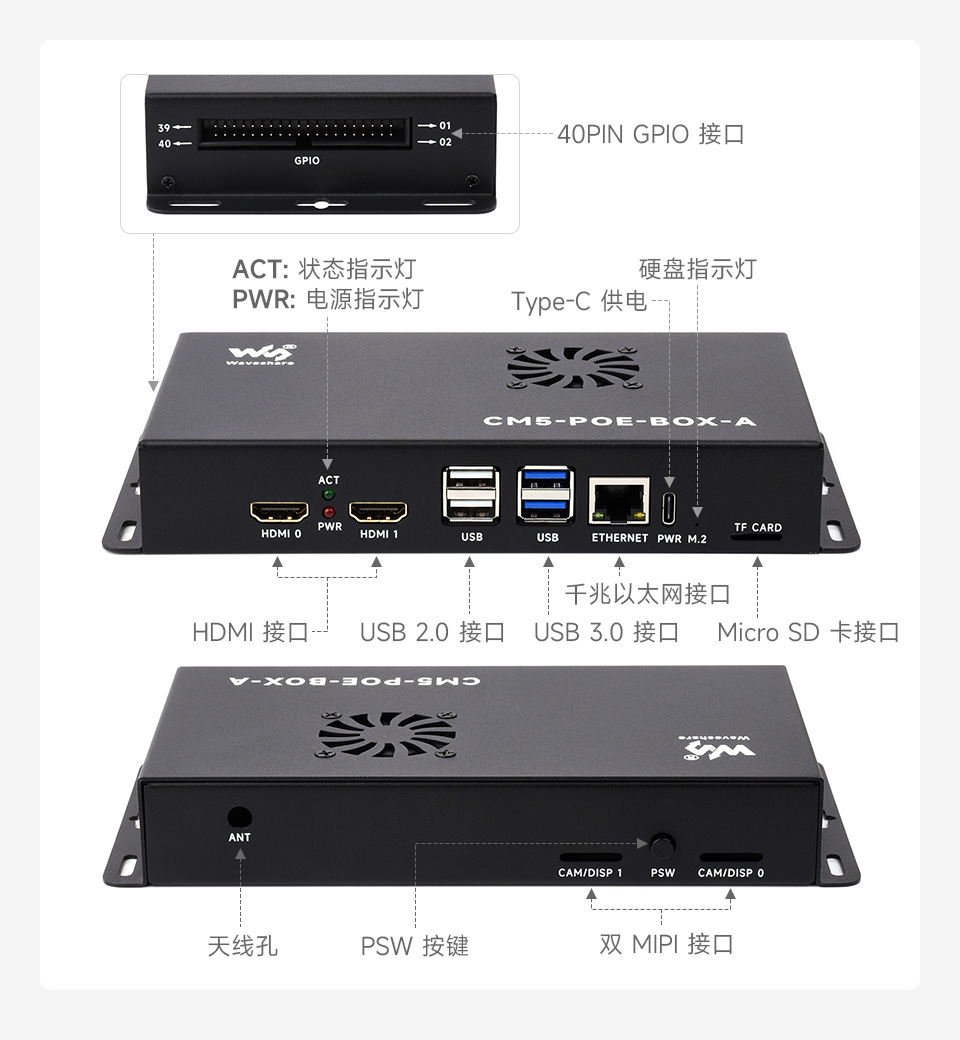

资源简介

外形尺寸

裸板

整机
