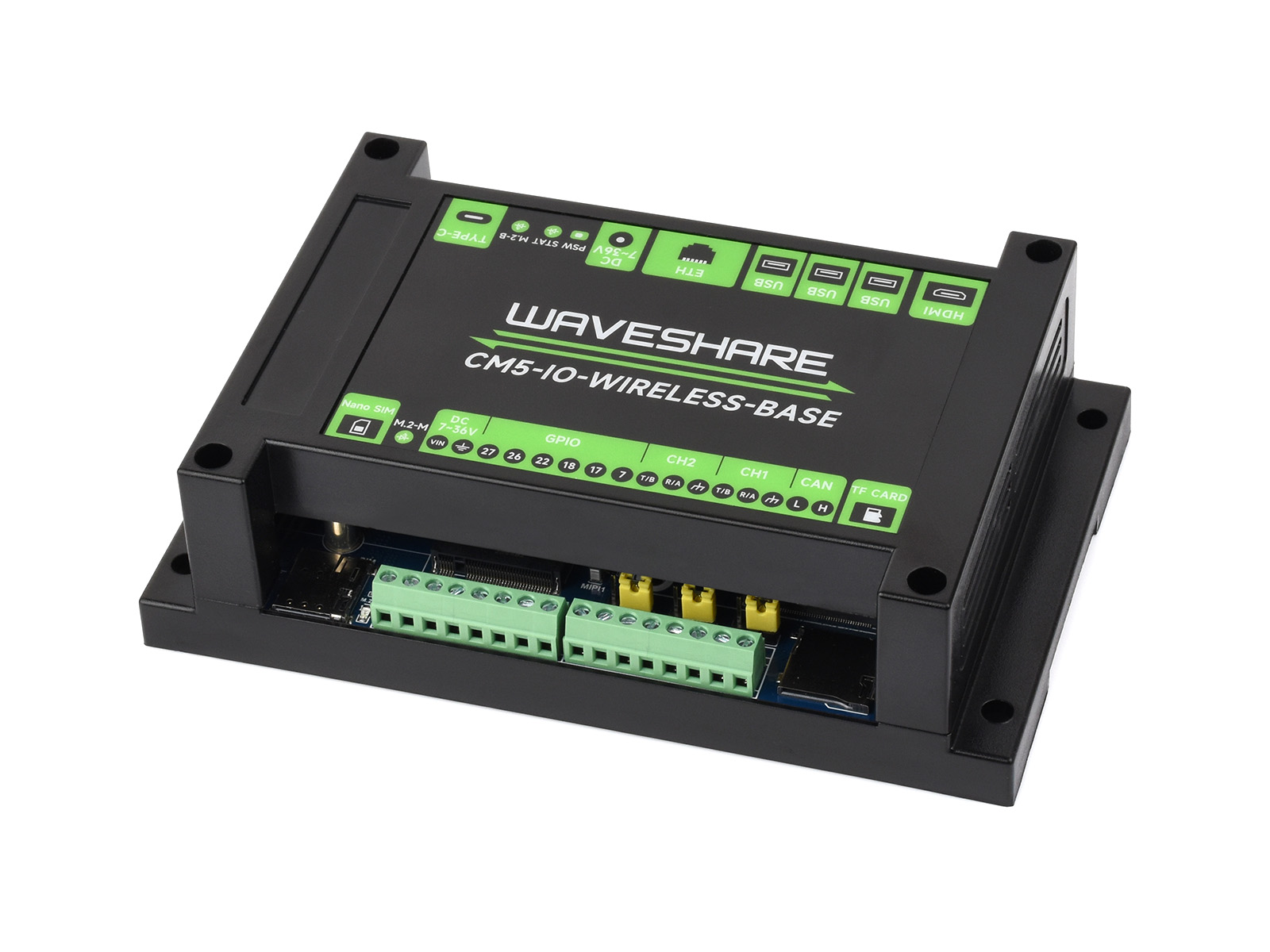

树莓派CM5工业扩展模块 4G/5G/LoRa扩展板 千兆以太网RJ45接口 双MIPI接口 支持4K输出
已选择 {{choose_count}} 件商品
组合价 {{choose_total | formatPrice}}

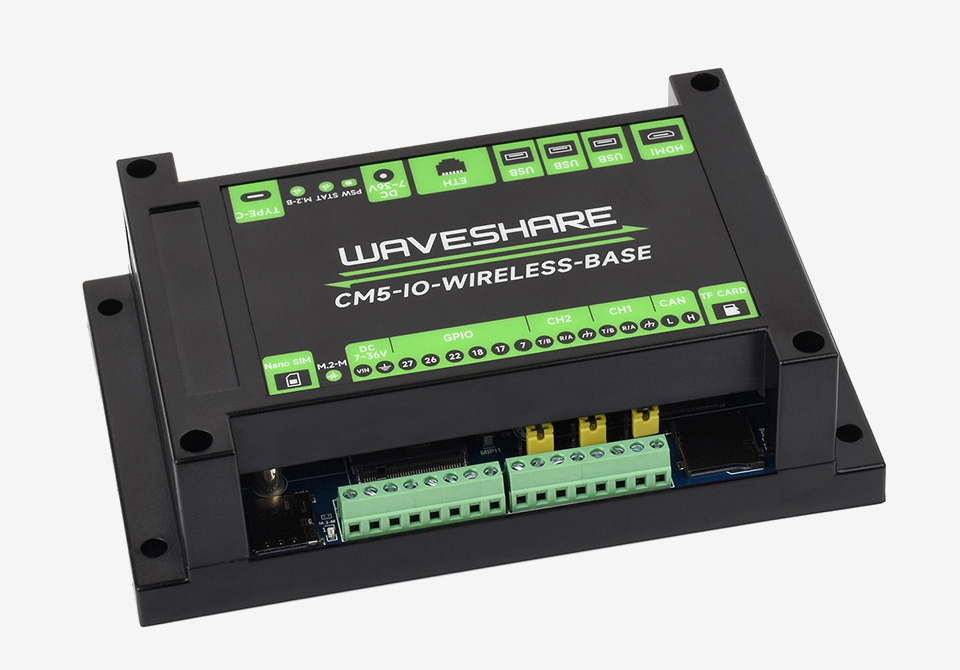

树莓派 CM5 工业扩展模块
适用于物联网网关、无线路由器、智能数据采集等物联网应用场景
可扩展 4G / 5G / LoRa、多种接口资源
产品参数
| CM5 卡座 | 适用于 Compute Module 5 的所有版本 |
|---|---|
| 联网 | 千兆以太网 RJ45 接口 |
| 支持通过 M.2 B KEY 使用转接板接入 LoRa 通信模块 | |
| 支持通过 M.2 B KEY 接入 4G / 5G 通信模块 | |
| USB | USB 2.0 接口 (Type-C) × 1 |
|
USB 2.0 接口 (Type-A) × 2 USB 3.2 Gen1 接口 (Type-A) × 1 |
|
| 视频 | HDMI 接口 × 1，支持 4K 输出 |
| MIPI 接口 × 2，支持 CSI / DSI 通信 | |
| M.2 | M.2 M KEY (PCIe Gen2/3 × 1，支持 2230 / 2242 NVMe 或 AI 模块) |
| M.2 B KEY / Mini-PCIe (需接入转接板)，支持接入 5G / 4G / LoRa 等无线模组 | |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) |
| 串行接口 | 2 × RS485 |
| 1 × CAN, 支持 1Mbps 通信速率 | |
| 输入输出 | 引出少量 GPIO（直连 Compute Module 5 核心） |
| 风扇接口 | 5V，4PIN JST-SH PWM 风扇连接器 |
| 电源输入 | 7V ~ 36V 宽电压 (接线端子)，5V 5A (Type-C) |
| 尺寸 | 145 × 90 × 40 (mm) |
CM5 扩展板对比
| 产品 | 接口数量及接口参数 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | 网口 | 40PIN GPIO |
PCIe | ① USB |
MIPI | HDMI | RTC 电池 |
② 风扇 接口 |
电源 输入 |
特性 | |
 NANO A |
3.0×1 | ×2 | SH1.0 | 5V | CM5 大小 |
||||||
 NANO B |
千兆×1 | 16PIN PCIe | 3.0×1 | ×2 | SH1.0 | 5V | CM5 大小 |
||||
 基础版 A 型 |
千兆×1 | 16PIN PCIe | 3.0×2 2.0×2 |
×2 | ×2 | ML/ CR1220 |
5V | 树莓派大小 | |||
 基础版 B 型 |
千兆×1 | M.2 M KEY | 3.0×2 2.0×2 |
×2 | ×2 | ML/ CR1220 |
5V | 树莓派大小 加密芯片 EEPROM |
|||
 小板型双千兆 |
千兆×2 | 3.0×1 | SH1.0 | 5V | 双网口 MINI 版 |
||||||
 双网口 A 型 |
千兆×1 2.5G×1 |
M.2 M KEY | 3.0×1 2.0×2 |
×2 | ×2 | ML/ CR1220 |
7V~36V | 双网口 加密芯片 EEPROM |
|||
 双网口 B 型 |
千兆×1 2.5G×1 |
M.2 M KEY | 3.0×1 2.0×1 |
×2 | ×1 | SH1.0 | 5V | 双网口 | |||
 物联网双网口 |
千兆×1 2.5G×1 |
M.2 M KEY | 3.0×2 |
×2 | ×2 | ML/ CR1220 |
7V~36V | 双网口 4G/5G 接口 |
|||
 PoE 版 |
千兆×1 | M.2 M KEY | 3.0×2 2.0×2 |
×2 | ×2 | ML/ CR2032 |
5V | USB×4 | |||
 树莓派官方 |
③ | 千兆×1 | M.2 M KEY | 3.0×2 | ×2 | ×2 | ML/ CR2032 |
5V | 官方板 | ||
 IPCBOX-CM5 |
千兆×1 2.5G×1 |
M.2 M KEY | 3.0×1 2.0×3 |
×1 | SH1.0 | 7V~36V | 双网口 4G/5G 接口 RS485/RS232 加密芯片 EEPROM CAN 数字输入 数字输出 音频 蜂鸣器 |
||||
 CM5 双网口多功能 |
千兆×1 2.5G×1 |
M.2 M KEY | 3.0×1 2.0×2 |
×2 | ×1 | SH1.0 | 7V~36V | 双网口 4G/5G 接口 RS485 加密芯片 数字输入 继电器 蜂鸣器 |
|||
 CM5 无线扩展 |
千兆×1 | M.2 M KEY、M.2 B KEY/Mini-PCIe | 3.0×1 2.0×2 |
×2 | ×1 | ML/ CR1220 |
5V 或 7V~36V | 5G/4G Lora RS485 CAN 导轨安装 |
|||
| 备注 | ① USB 3.0 完全等同于 USB 3.2 Gen1。
② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。 |
||||||||||
接入 Compute Module 5 主板

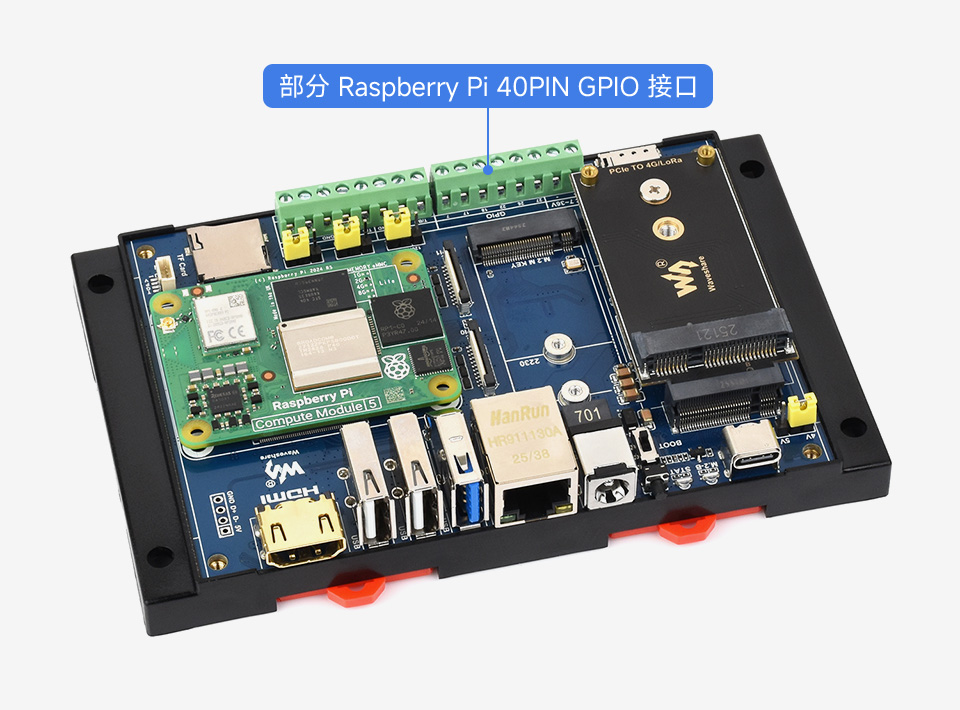

板载部分 GPIO 接口及标准的 CM5 连接器，支持接入 Compute Module 5 Lite / eMMC 系列主板
本产品不含图中的 CM5，如有需要，请另行购买
支持扩展 4G / 5G / LoRa 等
通信模块

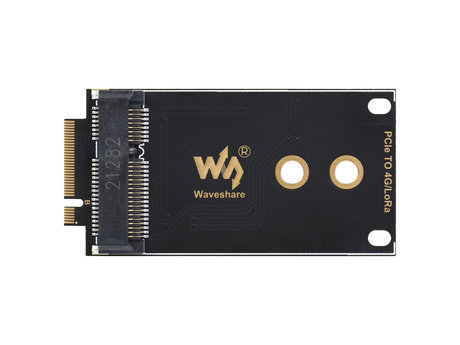

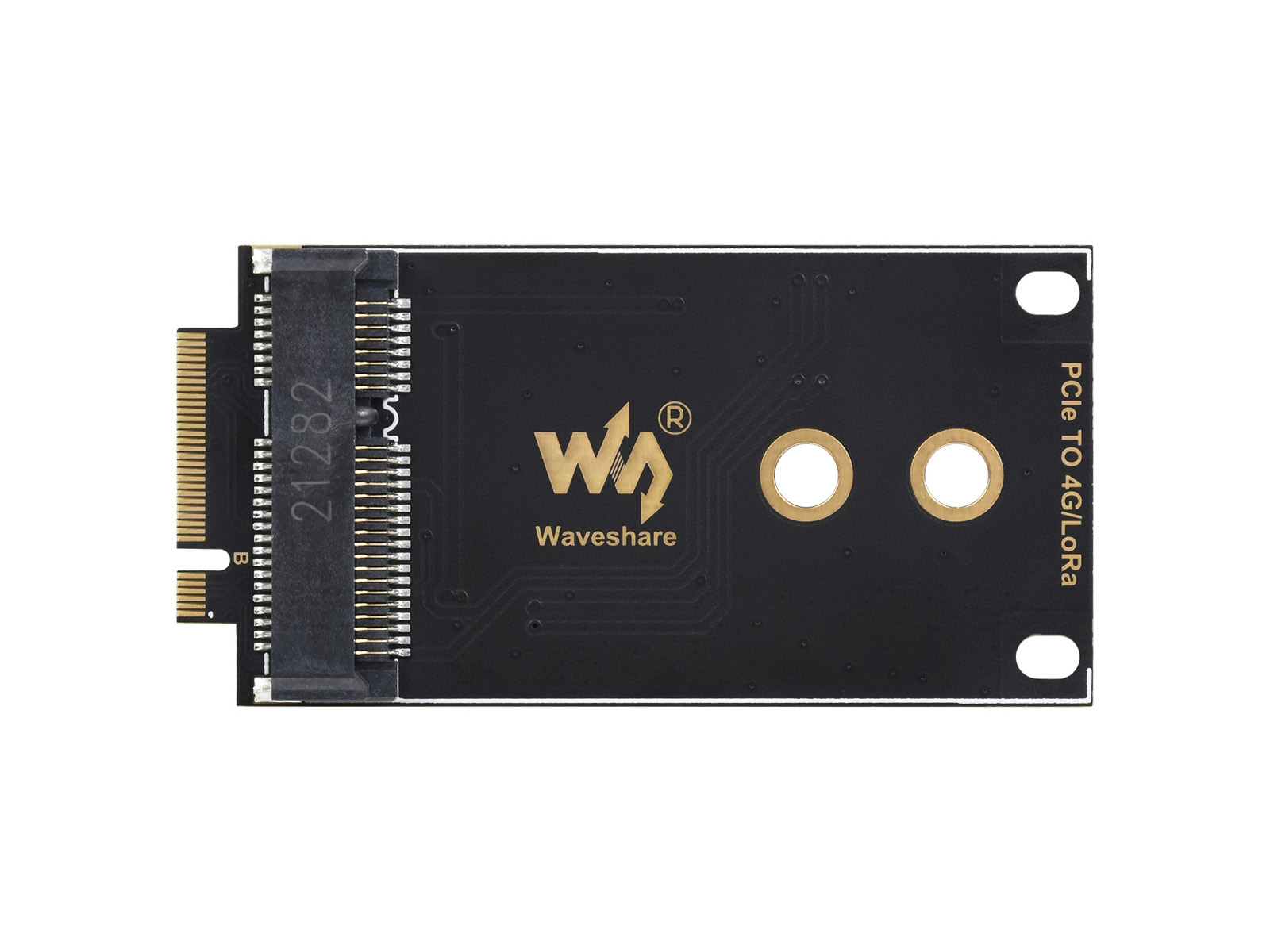

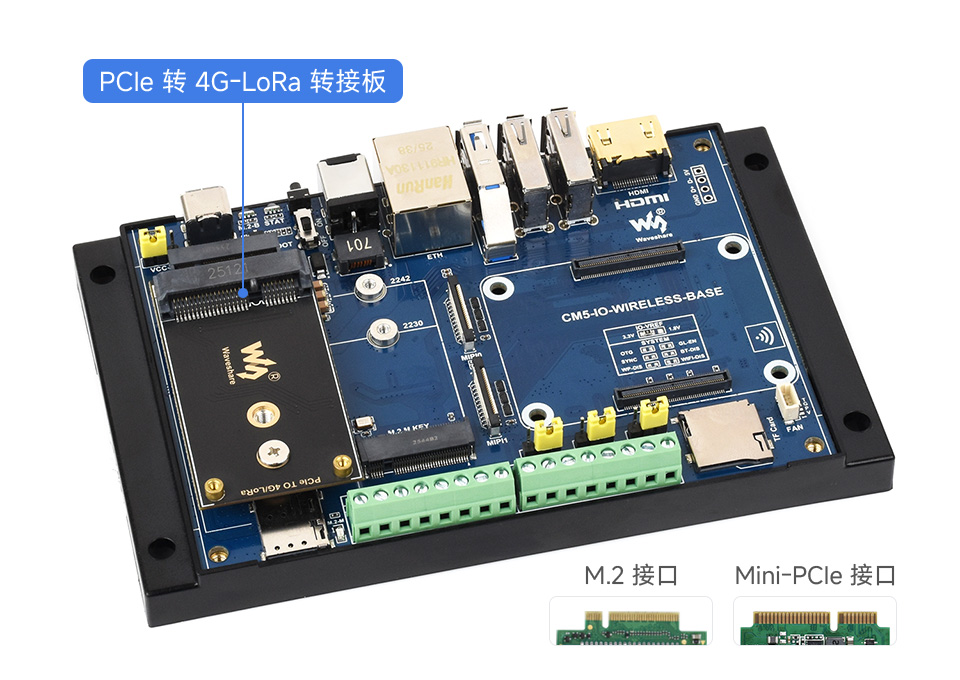

板载 M.2 接口，还配套有 Mini-PCIe 转接板，可兼容多种 M.2 和 Mini-PCIe 接口的 4G、5G、LoRa 等无线通信模块
注意：全球通 5G / 4G / 3G / 2G 蜂窝或者 LoRa 网关功能需要接入通信模组才可以生效，如有需要，请购买 SIM7600G-H-M.2、SIM7600G-H-PCIE、SIM8260G-M2、SX1302 868M LoRaWAN Gateway (B)
支持 M.2 NVMe 硬盘

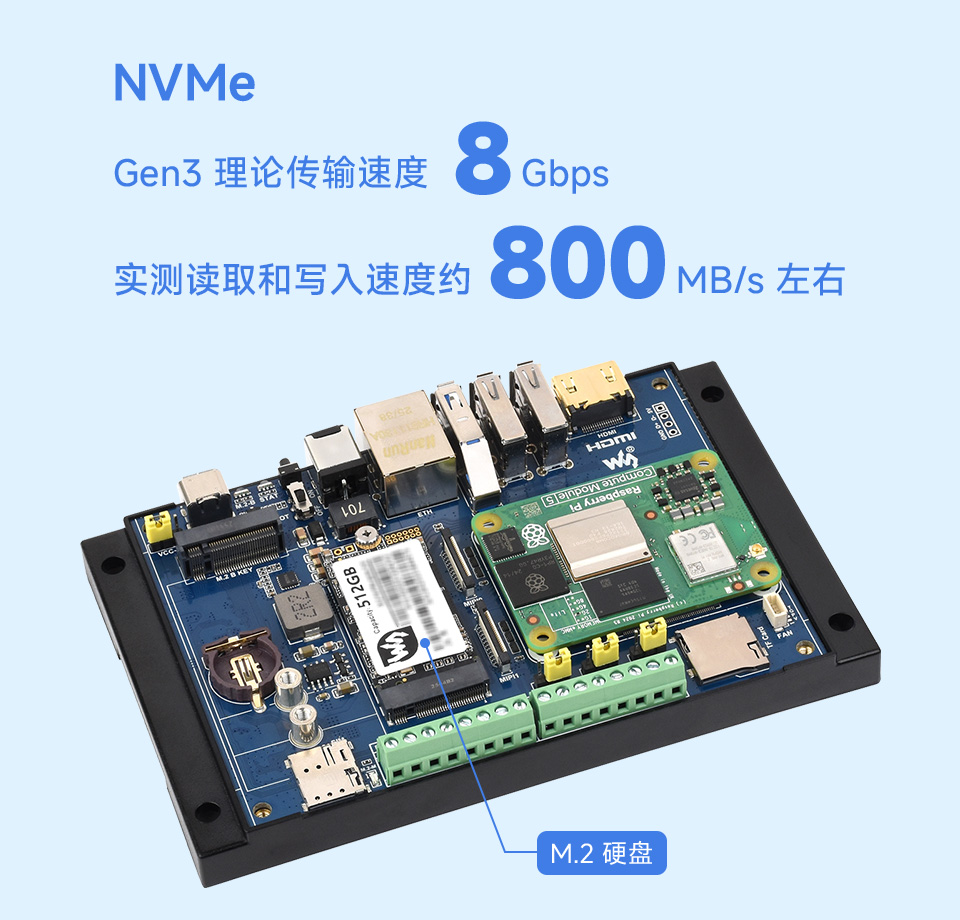

相比树莓派的 Micro SD 接口有更快的读写速度，大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派
图片仅供参考，详细配置请参考配置清单

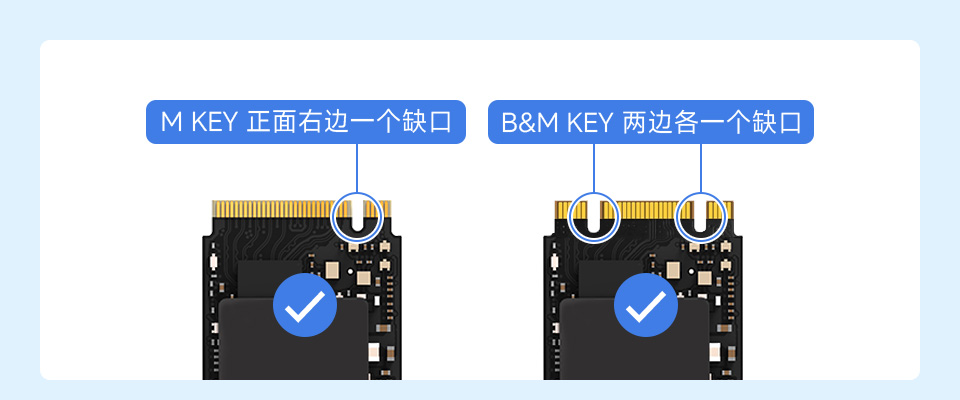

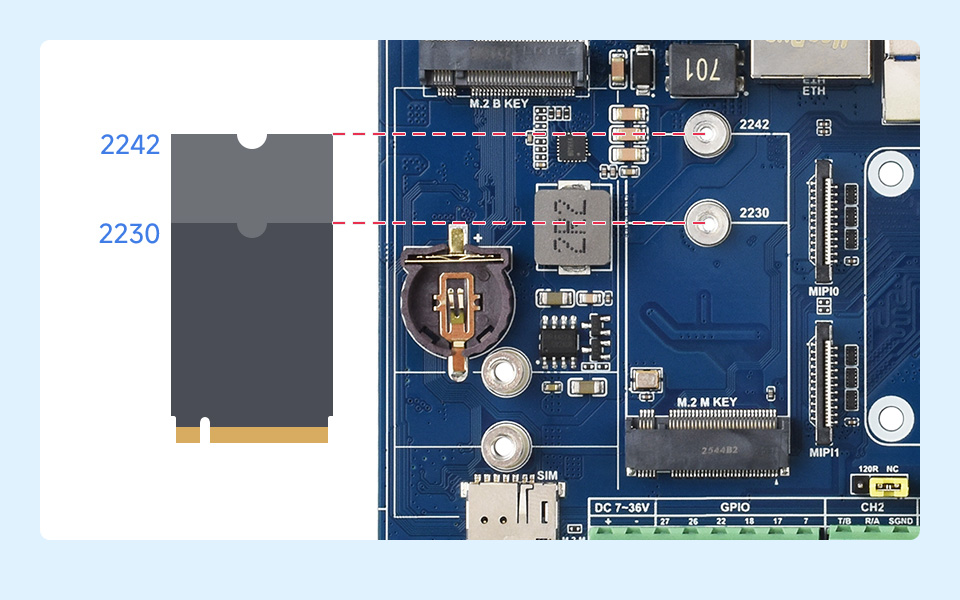

适用 M.2 尺寸
适用接口
注意：仅支持 NVMe 硬盘协议

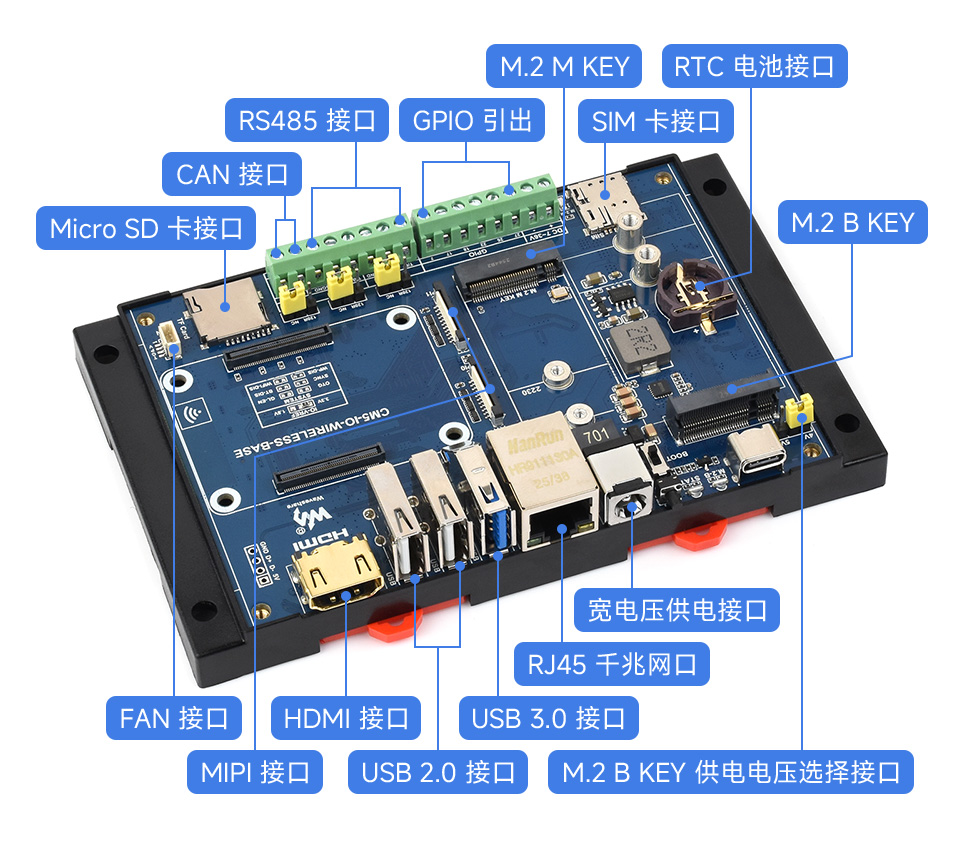

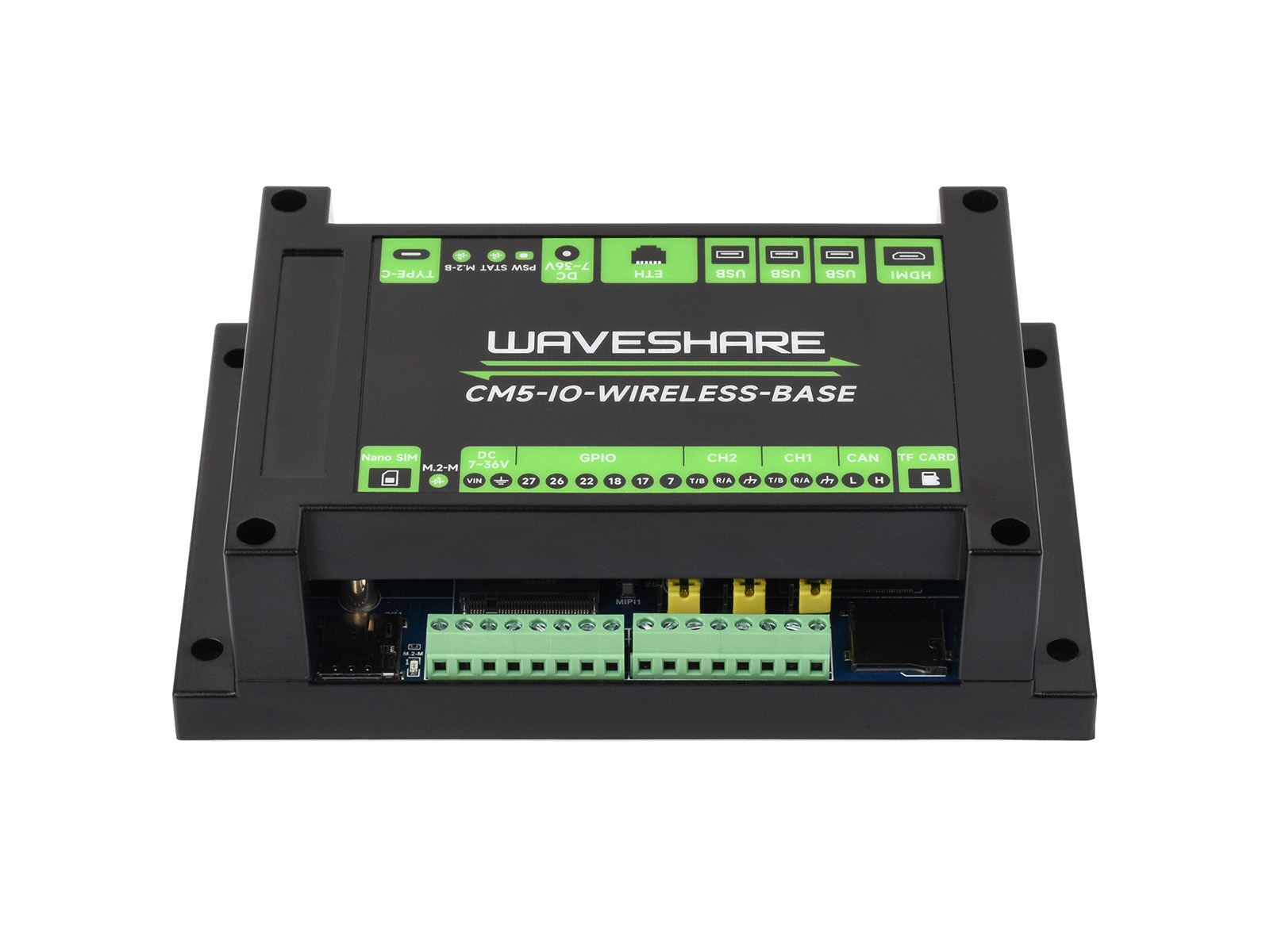

更多丰富的接口
搭载 USB 3.0 / CAN / RS485 / M.2 M KEY / M.2 B KEY 等
多种接口，使用更方便

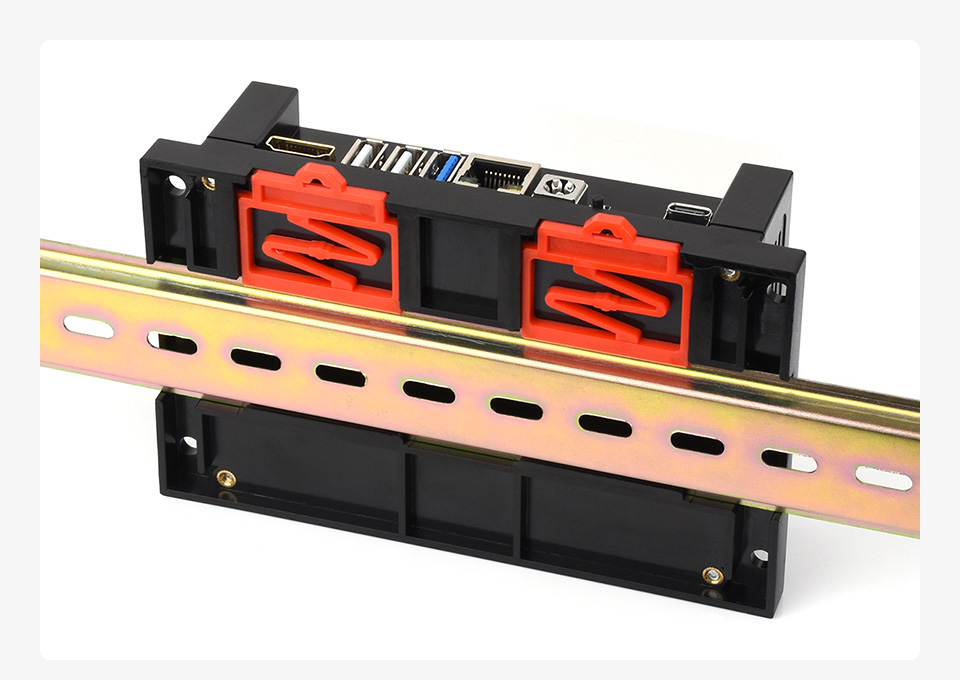

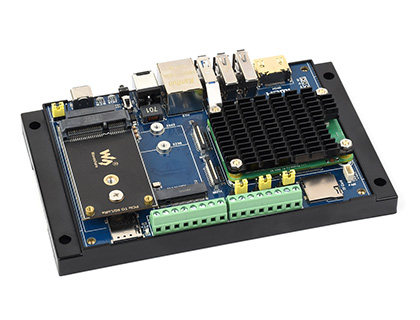

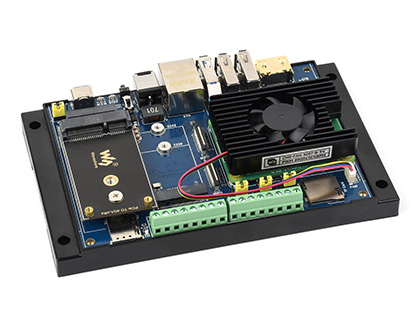

导轨式设计
导轨式 ABS 塑料外壳，方便安装使用，带外壳更安全
应用示例

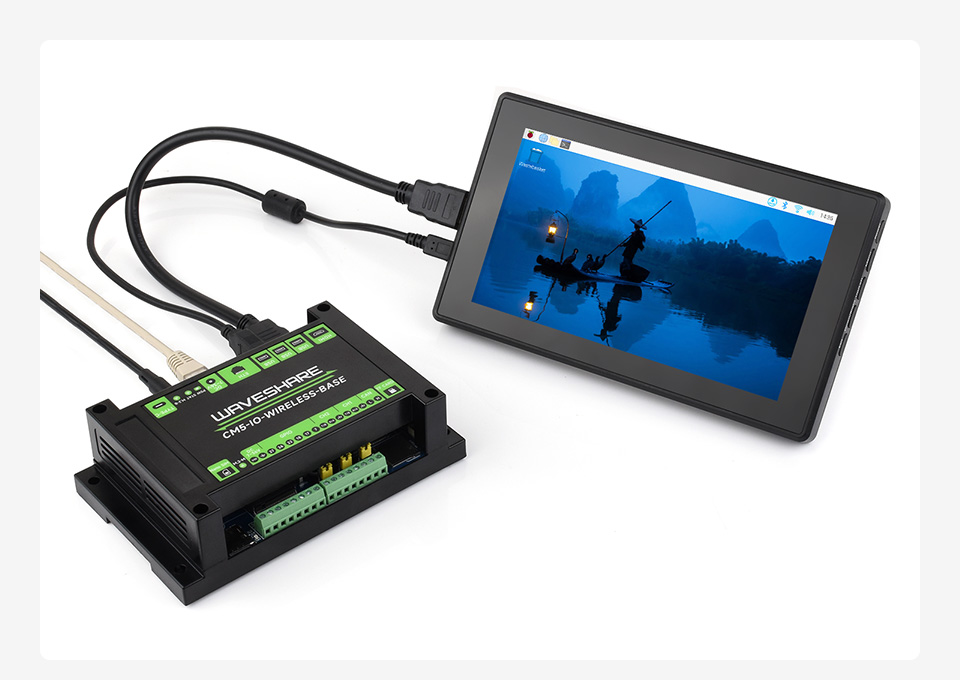

适用于物联网网关、4G / 5G 路由器、LoRa 网关，物联网数据采集监控，工业 PLC 或其他工业应用场合
本产品不含图中的 CM5 和 显示屏，详细配置请参考配置清单，
如有需要，请另行购买

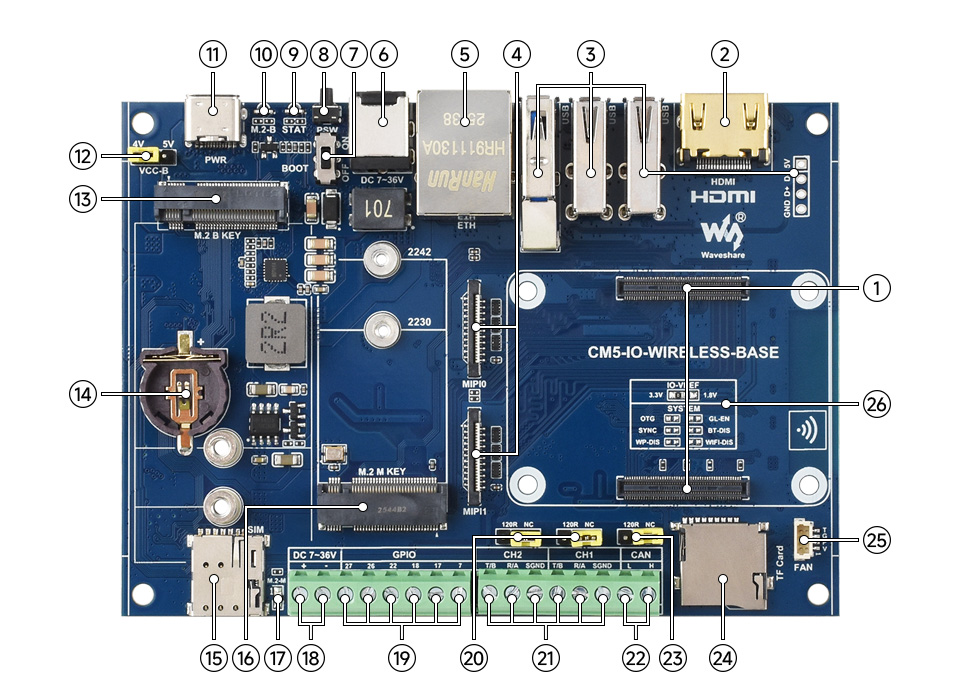

资源简介
- CM5 连接器
适用于 Compute Module 5 的所有版本
- HDMI 接口
支持 4K 输出
- USB 接口
2 个标准 USB 2.0 Type-A 接口，1 个 USB 2.0 4PIN 接口，1 个 USB 3.2 Gen1 Type-A 接口，USB 3.2 Gen1 最高支持 5Gbps
- 双路 MIPI 接口
支持 DSI / CSI 通信
- RJ45 千兆网口
支持 10 / 100 / 1000M 网络接入
- DC 圆形电源接口
支持 DC 7V ~ 36V 供电 (不要与接线端子同时接入电源)
- BOOT 开关
上电前拨动至 ON，进入烧录模式
- PSW 电源按键
长按强制关机，短按软关机或者开机
- 系统工作状态指示灯
- M.2 B KEY 工作状态指示灯
- PWR & USB 接口
5V DC 供电接口，也可以作为 eMMC 烧录接口或者 USB OTG 接口
- M.2 B KEY 供电电压选择
M.2 B KEY 工作电压范围选择，4G / 5G 模块需要选择 4V 电压，LoRa 需要选择 5V 电压
- M.2 B KEY
支持 M.2 B KEY 的 4G / 5G 或者其他 USB 通道的通信模块，可通过配套配件转为 Mini-PCIe 连接 LoRa 模块
- RTC 电池连接座
可接入 ML / CR1220 纽扣电池
- SIM 卡槽
可接入标准 Nano-SIM 卡，用于 5G、4G、3G、2G 上网
- M.2 M KEY
支持 2230 / 2242 NVMe 硬盘或者 AI 模块
- M.2 M KEY 工作状态指示灯
- DC 电源接线端子
支持 DC 7V ~ 36V 供电 (不要与圆形电源接口同时接入电源)
- 部分 GPIO 接口
直连 Compute Module 5 核心，进行一些特殊操作控制时注意预留保护器件
- RS485 120R 跳线帽
RS485 终端电阻跳线帽
- 双路隔离 RS485 接口
双路 RS485 接口，提供 600W 防雷、浪涌和 15KV 静电保护 (预留 120R 可选平衡电阻跳线帽)
- 隔离 CAN 接口
防静电和瞬态尖峰电压 (预留 120R 可选平衡电阻跳线帽)
- CAN 120R 跳线帽
CAN 终端电阻跳线帽
- Micro SD 卡接口
用于接入带系统的 Micro SD 卡，以启动 Compute Module 5 Lite
- FAN 接口
方便接入散热风扇，风扇接口为 5V，4PIN JST-SH PWM 风扇连接器
- 系统功能切换电阻

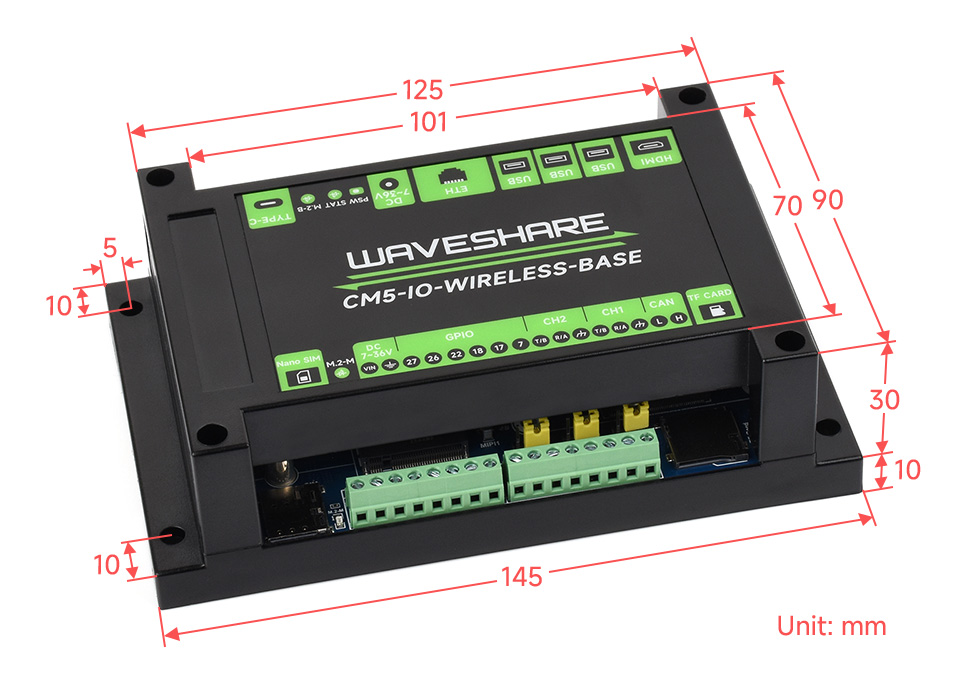

外形尺寸
