树莓派 Compute Module 5 (微雪基础扩展板) 迷你扩展板 B 型组合套餐计算模块核心板底板板载 EEPROM 和加密芯片

板载 40PIN GPIO 接口、千兆网口、M.2 接口、HDMI 4K 输出、双 MIPI 接口，EEPROM 和加密芯片

价格

原价

型号

CM5-IO-BASE-BOX-B

SKU

31004

品牌

Waveshare

版本选择

底板组合套餐(含底板＋外壳+电源)

价格参考

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买

加入购物车

CM5-IO-BASE-B
底板

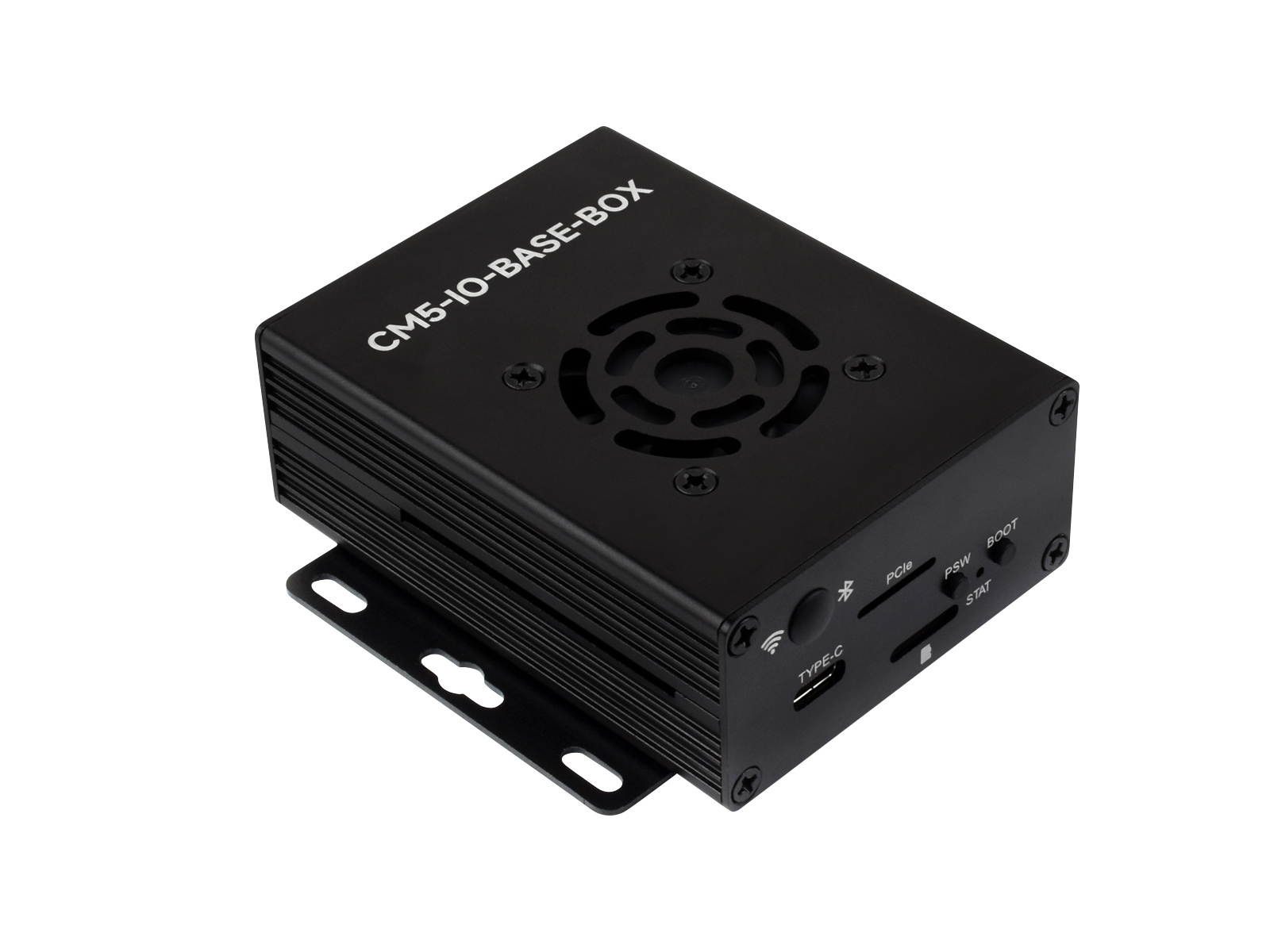

CM5-IO-BASE-BOX-B

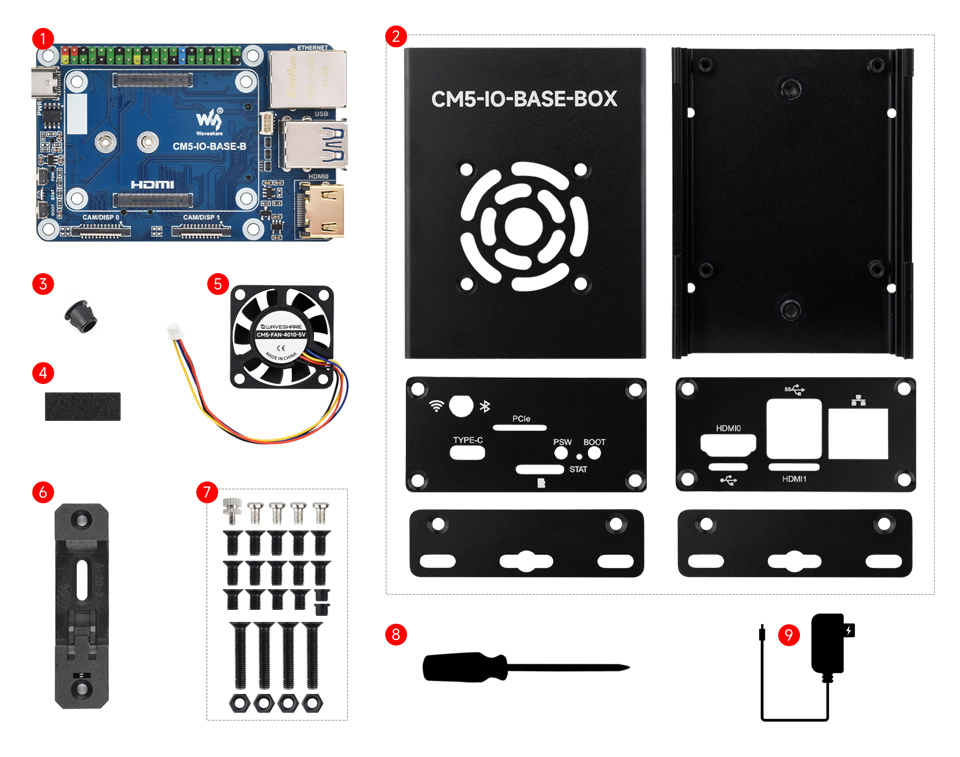

组合套餐 (含底板＋外壳 + 电源)

CM5 卡座	适用于 Compute Module 5 所有版本
联网	千兆以太网 RJ45 接口
连接器	M.2 M KEY (2230 / 2242)
连接器	Raspberry Pi 40PIN GPIO 接口
USB	USB 3.2 Gen1 (Type-A) × 2； USB 2.0 × 2 (6PIN 1mm FFC 连接器)
MIPI	4-lane MIPI 接口 × 2 (22PIN 0.5mm FFC 连接器)
视频	HDMI 接口 × 2 (含 FFC 引出接口 × 1 )，支持双 4K 输出
存储	板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口	5V，4PIN JST-SH PWM 风扇连接器
其他	板载 EEPROM 和加密芯片
电源输入	DC 5V 5A
尺寸	底板：85 × 56 (mm)
尺寸	外壳：90 × 68 (mm)

	接口数量及接口参数
产品	PoE	网口	40PIN GPIO	PCIe	① USB	MIPI	HDMI	RTC 电池	② 风扇接口	电源输入	特性
NANO A					3.0×1	×2		SH1.0		5V	CM5 大小
NANO B		千兆×1		16PIN PCIe	3.0×1	×2		SH1.0		5V	CM5 大小
基础版 A 型		千兆×1		16PIN PCIe	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小
基础版 B 型		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小加密芯片 EEPROM
小板型双千兆		千兆×2			3.0×1			SH1.0		5V	双网口 MINI 版
PoE 版		千兆×1		M.2 M	3.0×2 2.0×2	×2	×2	ML/ CR2032		5V	USB×4
树莓派官方	③	千兆×1		M.2 M	3.0×2	×2	×2	ML/ CR2032		5V	官方板
备注	① USB 3.0 完全等同于 USB 3.2 Gen1。 ② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。
