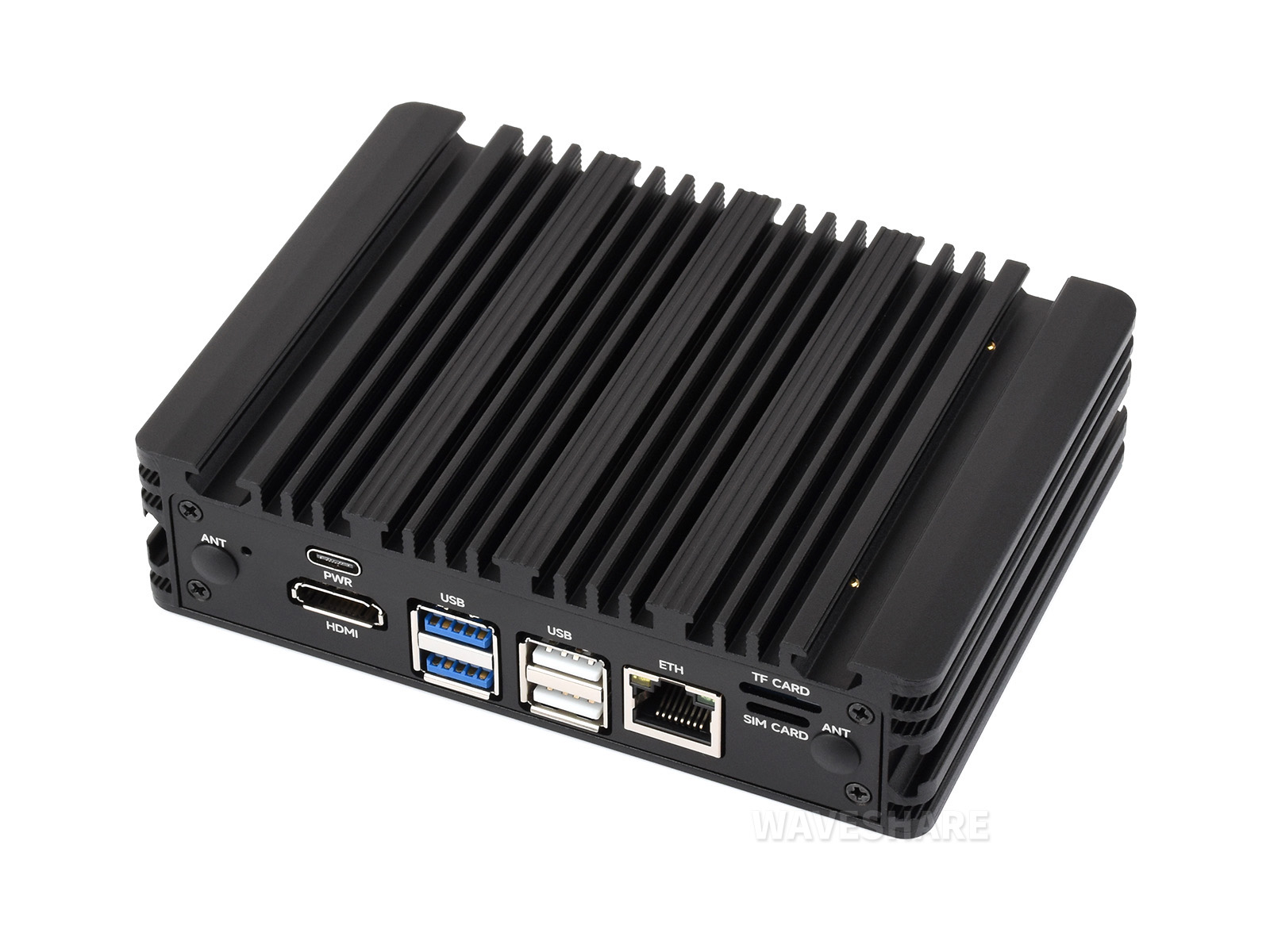

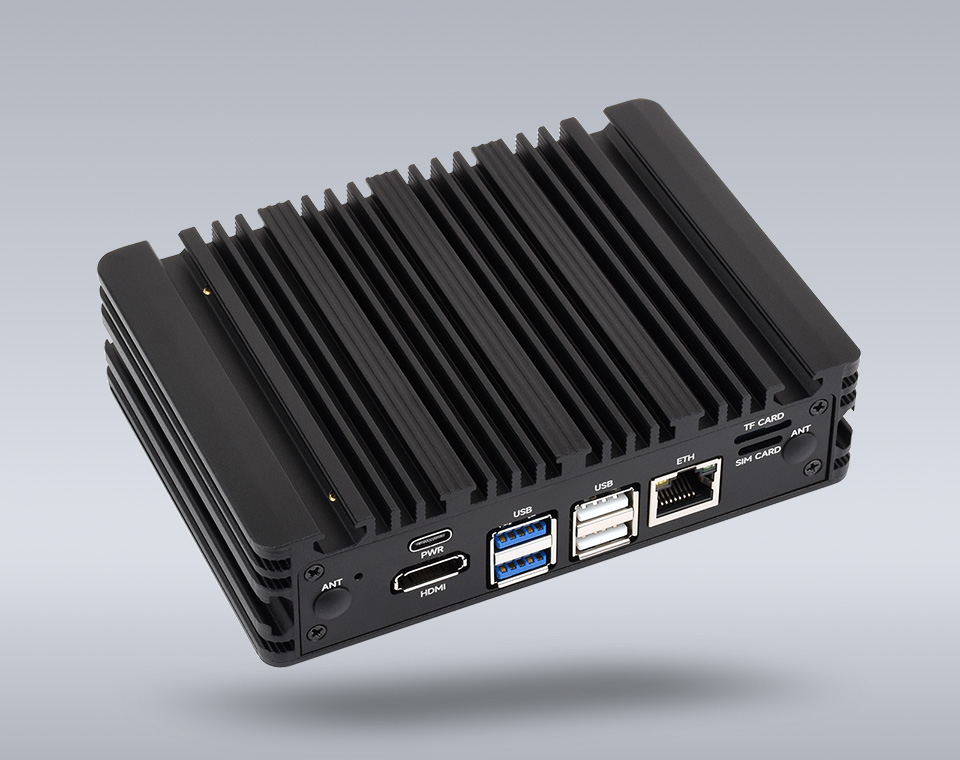

树莓派CM5工业计算机 1000M以太网RJ45接口 支持接入4G/5G通信模块 带铝合金散热外壳

树莓派工业计算机

专为树莓派 Compute Module 5 核心板设计

版本选择

(内部不包含 CM5，详细配置以配置清单为准)

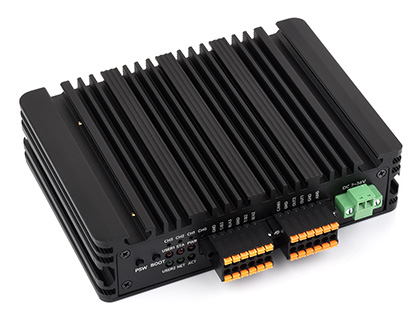

CM5 主机 A 款
( 4 × RS485 )

CM5 主机 B 款
( 2 × RS485 + 2 × RS232 )

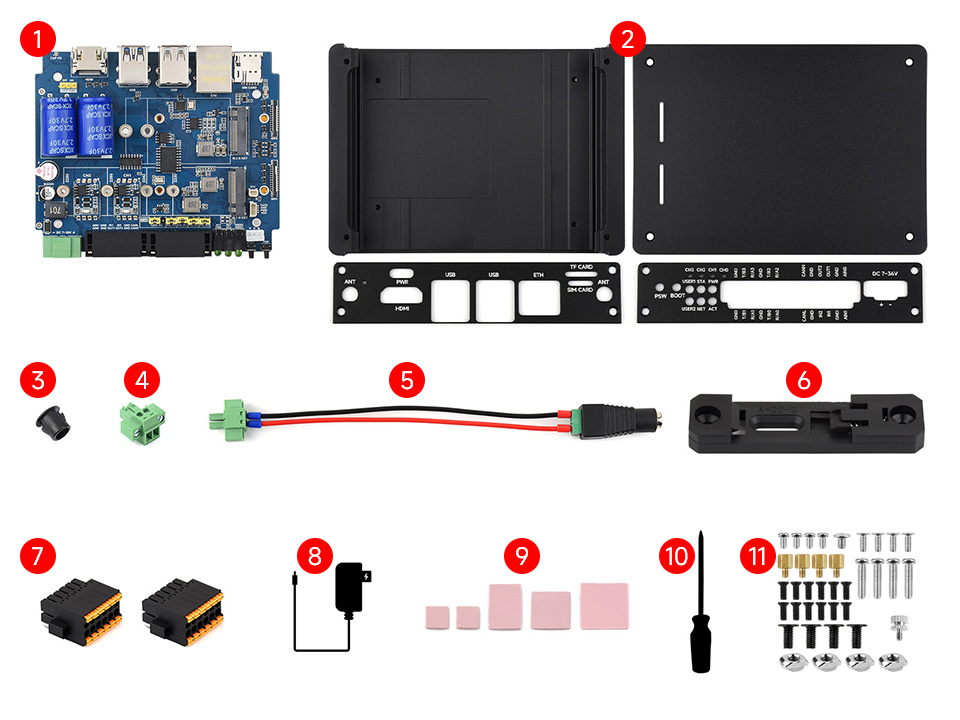

以上版本都配备了铝合金散热外壳及电源

产品参数

CM5 扩展板对比

产品	接口数量及接口参数
	PoE	网口	40PIN GPIO	PCIe	① USB	MIPI	HDMI	RTC 电池	② 风扇 接口	电源 输入	特性
NANO A					3.0×1	×2		SH1.0		5V	CM5 大小
NANO B		千兆×1		16PIN PCIe	3.0×1	×2		SH1.0		5V	CM5 大小
基础版 A 型		千兆×1		16PIN PCIe	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小
基础版 B 型		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小 加密芯片 EEPROM
小板型双千兆		千兆×2			3.0×1			SH1.0		5V	双网口 MINI 版
双网口 A 型		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 加密芯片 EEPROM
双网口 B 型		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×1	×2	×1	SH1.0		5V	双网口
物联网双网口		千兆×1 2.5G×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 4G/5G 接口
PoE 版		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR2032		5V	USB×4
树莓派官方	③	千兆×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR2032		5V	官方板
IPCBOX-CM5		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×3		×1	SH1.0		7V~36V	双网口 4G/5G 接口 RS485/RS232 加密芯片 EEPROM CAN 数字输入 数字输出 音频 蜂鸣器
CM5 双网口多功能		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×2	×2	×1	SH1.0		7V~36V	双网口 4G/5G 接口 RS485 加密芯片 数字输入 继电器 蜂鸣器
CM5 无线扩展		千兆×1		M.2 M KEY、M.2 B KEY/Mini-PCIe	3.0×1 2.0×2	×2	×1	ML/ CR1220		5V 或 7V~36V	5G/4G Lora RS485 CAN 导轨安装
CM5-HMI-BOX		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×1	SH1.0	×1	7V~36V	4G/5G 接口 RS485/RS232 加密芯片 EEPROM CAN 数字输入 数字输出 模拟输入 蜂鸣器 掉电保护
备注	① USB 3.0 完全等同于 USB 3.2 Gen1。 ② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 5 核心板

板载标准的 CM5 连接器，
支持接入 Compute Module 5 Lite / eMMC 系列核心板

本图片仅供参考，详细配置请参阅配置清单

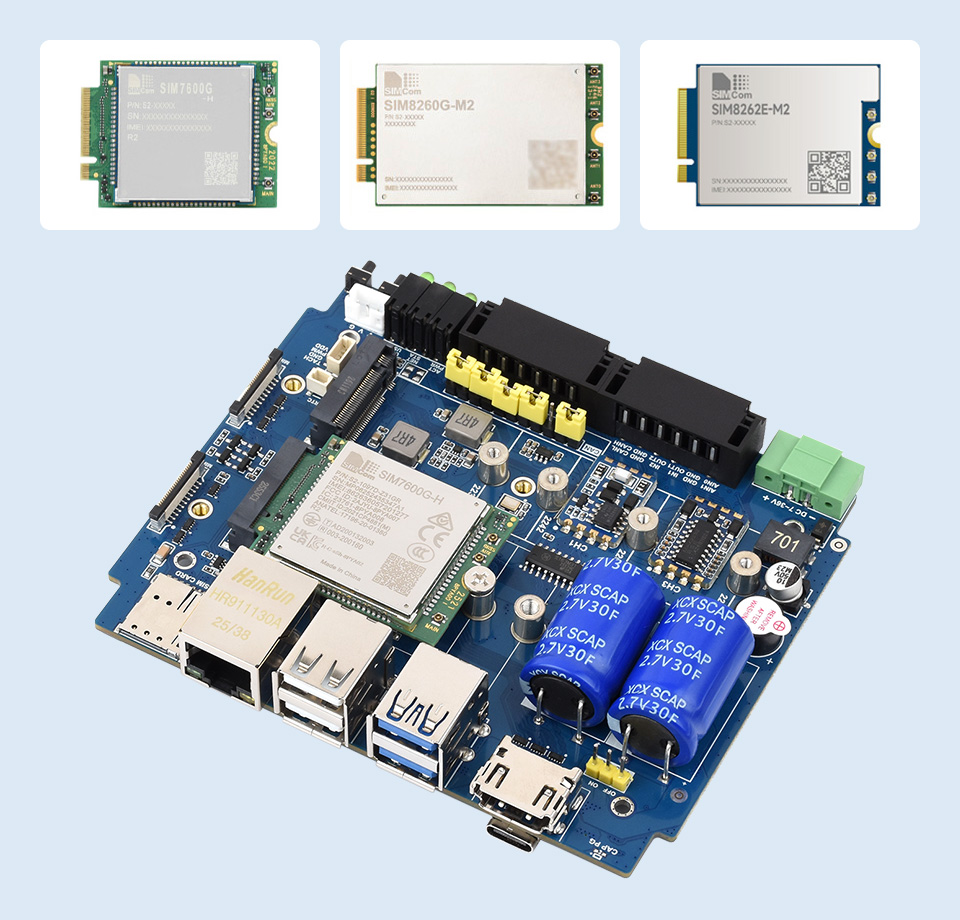

通信模块适配

本产品适用于以下类型的 M.2 B KEY 接口的通信模块

注意：全球通 5G / 4G / 3G / 2G 蜂窝功能需要接入通信模组才可以生效,
如有需要，请购买 SIM7600G-H-M.2、SIM8260G-M2 和 SIM8262E-M2

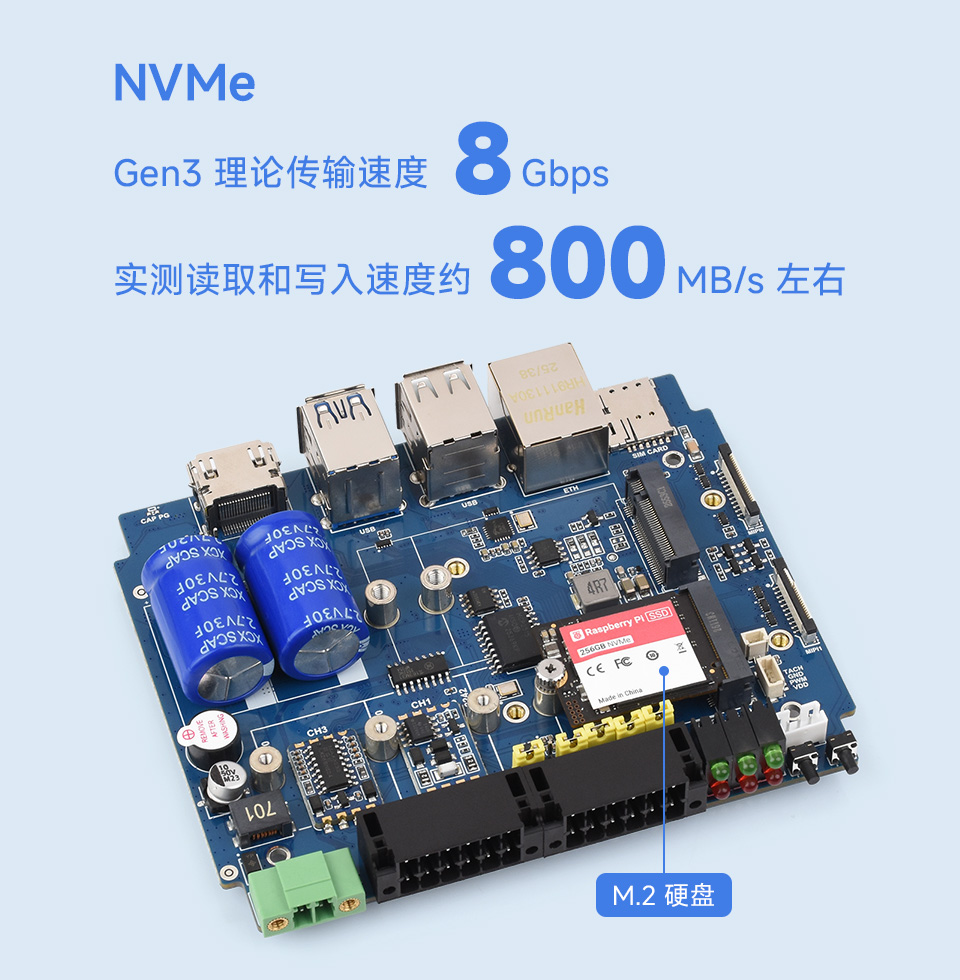

支持 M.2 NVMe 硬盘

相比树莓派的 TF 接口有更快的读写速度，
大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派

本图片仅供参考，详细配置请参阅配置清单

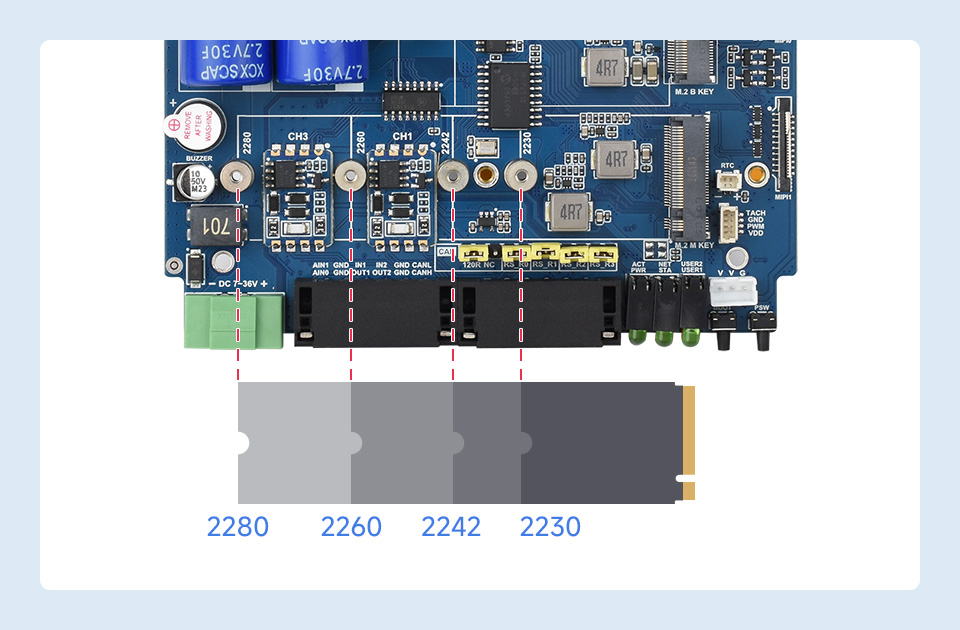

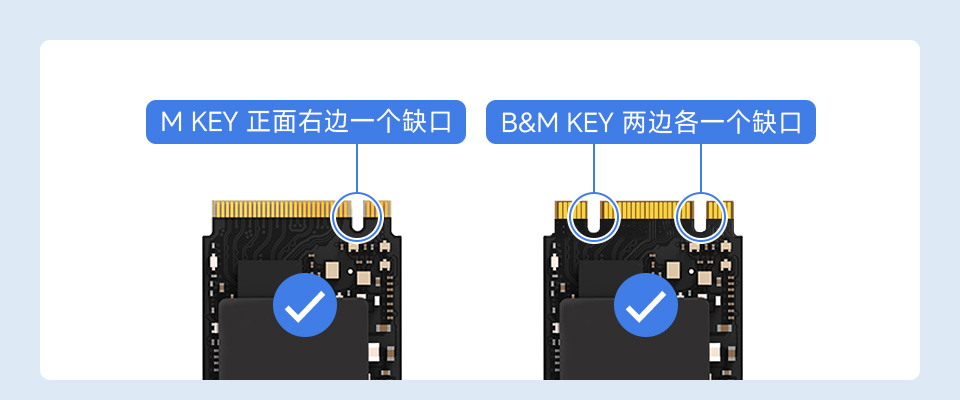

适用 M.2 尺寸

适用接口

注意：仅支持 NVMe 硬盘协议

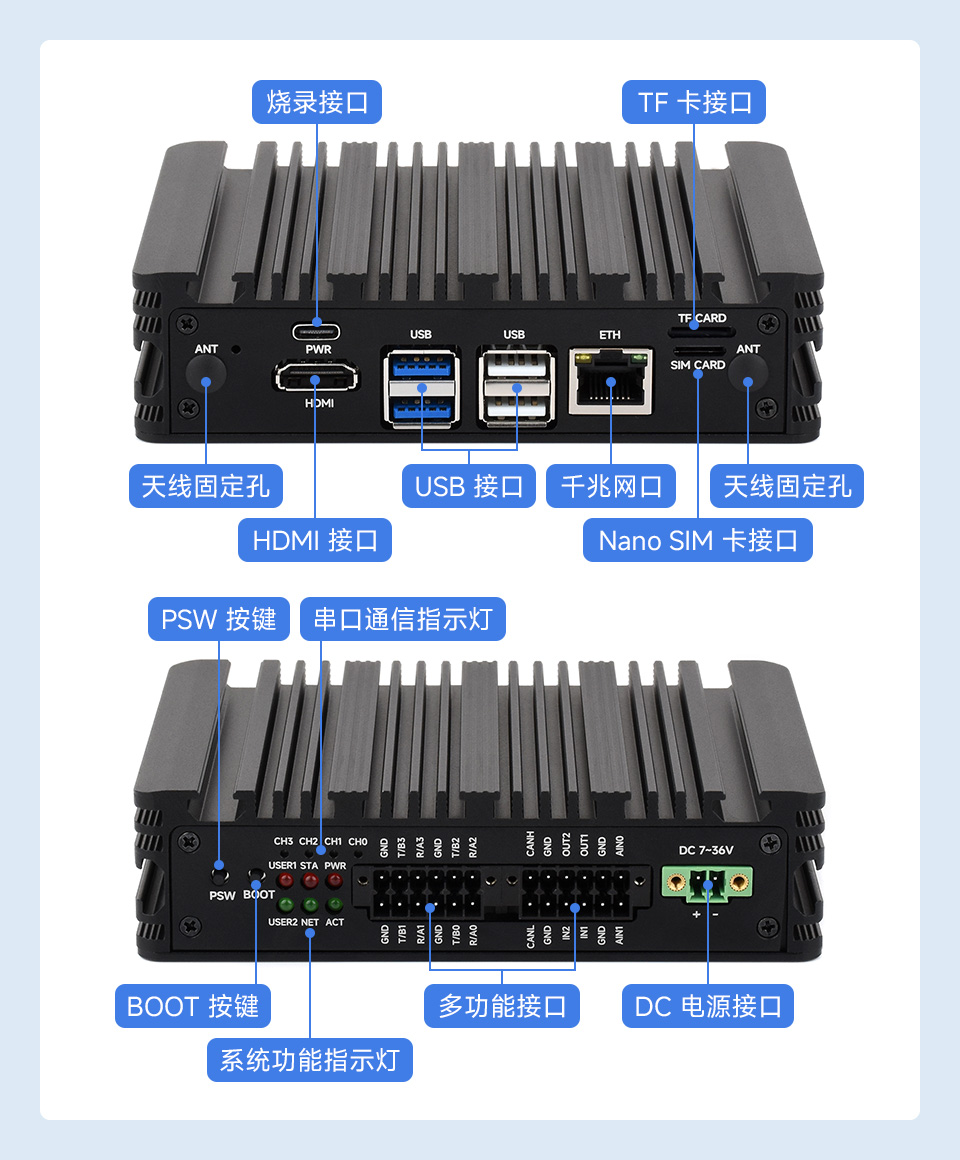

细致的孔位设计

确保每个接口都能高度贴合主板，接口处标注有清晰丝印，方便查看

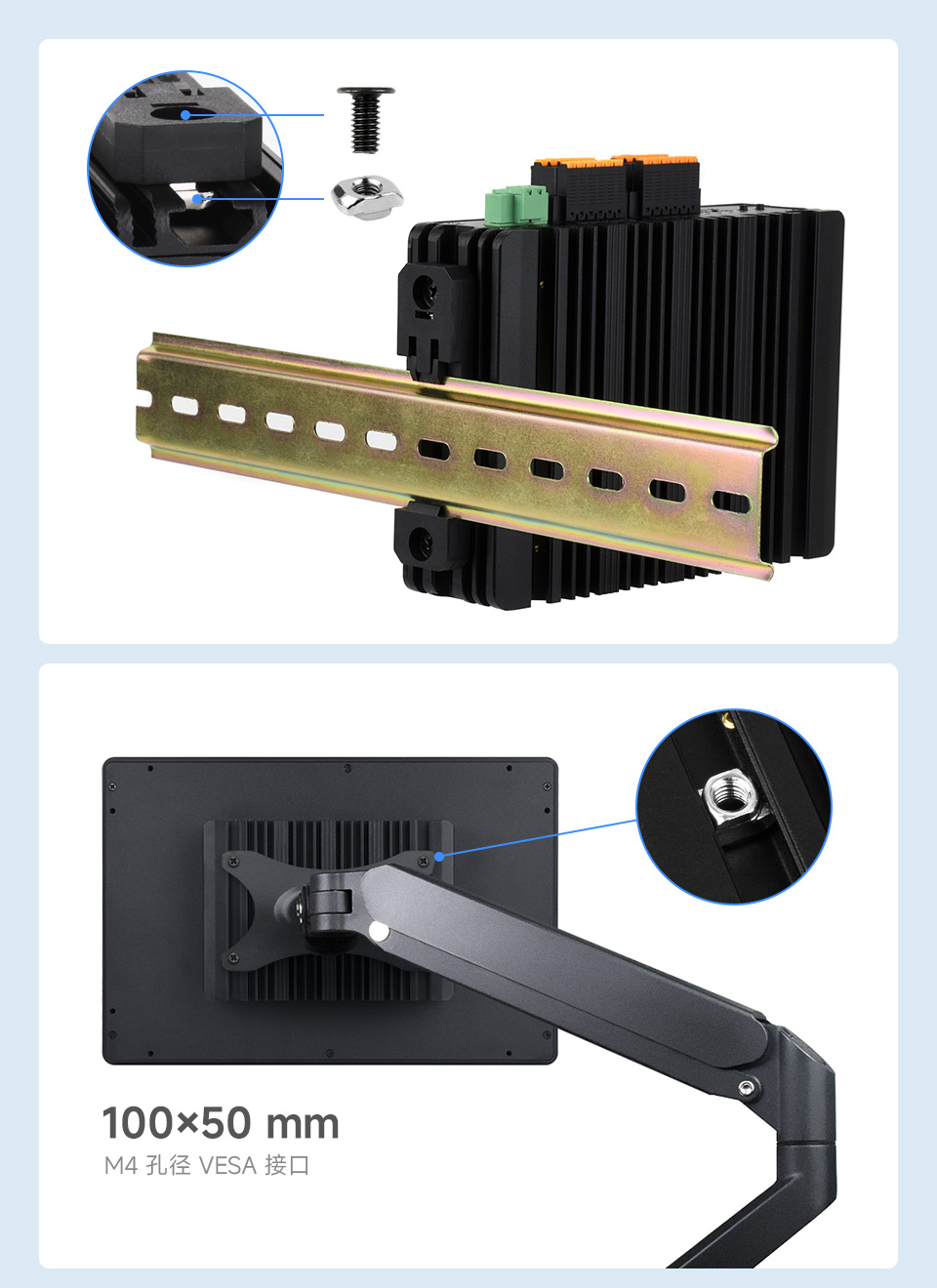

支持导轨支架

在侧面预留导轨安装螺丝孔，可以固定导轨，安装固定更方便

图片仅供展示，本产品包含导轨支架，兼容 VESA 安装方式

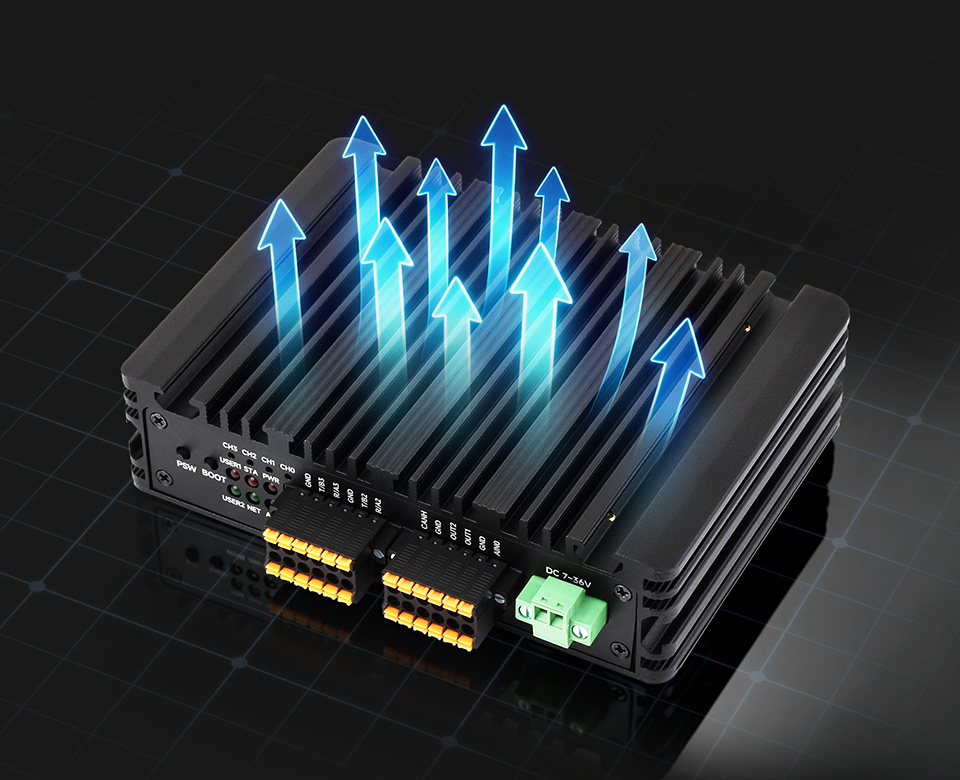

散热设计

外壳整体为铝合金材质，可大面积导热散热，配合散热鳍片，散热更高效

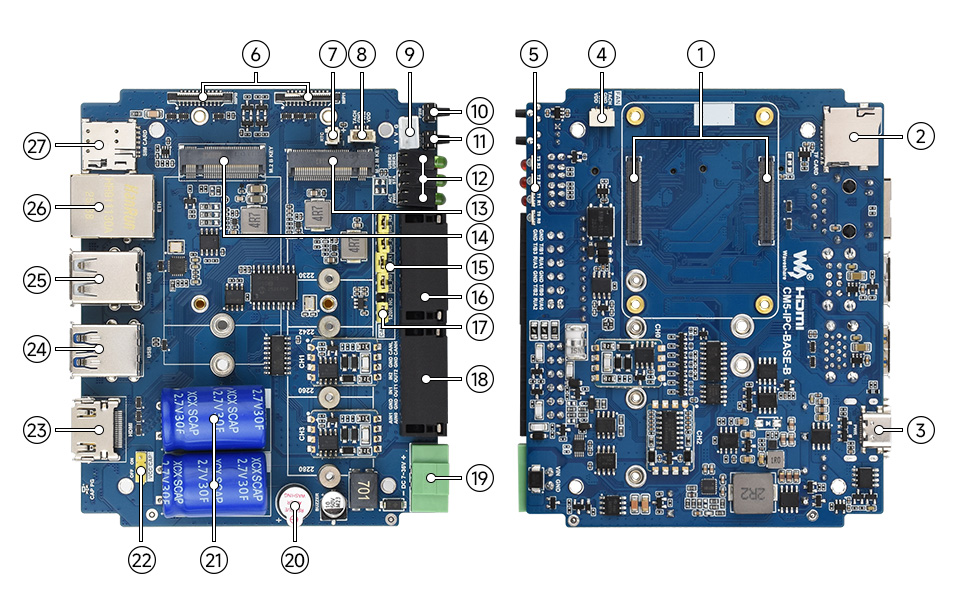

资源简介

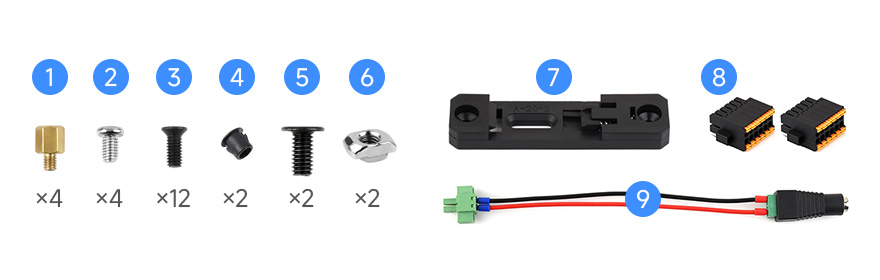

组装示例

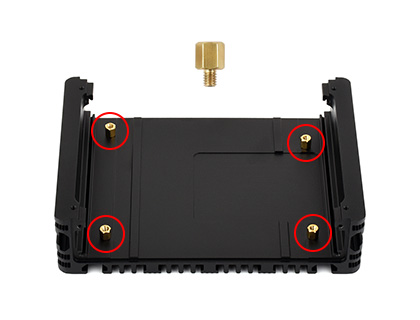

步骤 1：将铜柱 ① 安装至顶盖

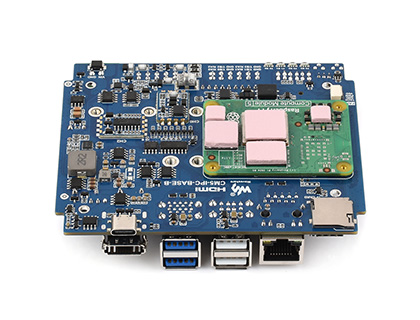

步骤 2：安装 CM5 核心板，并贴上粉色导热硅胶

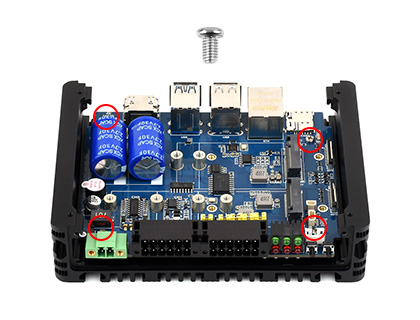

步骤 3：将主板安装至顶盖，并使用银色螺丝 ② 固定

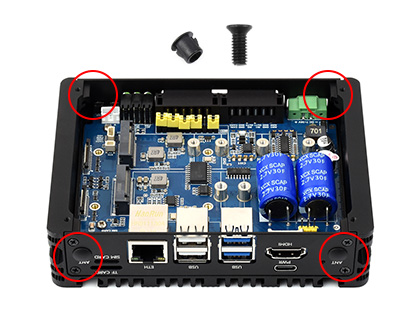

步骤 4：安装前盖和后盖并使用黑色螺丝 ③ 固定，再安装扣式塞头 ④，最后撕掉蜂鸣器贴纸

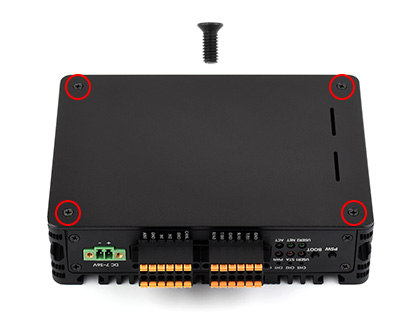

步骤 5：安装底盖，并使用黑色螺丝 ③ 固定，再安装双层接线端子 ⑧

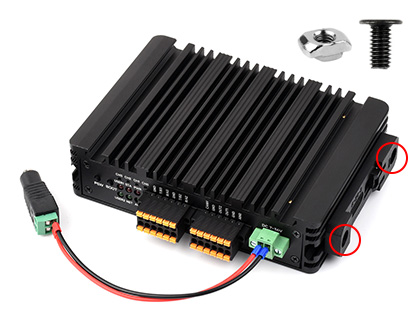

步骤 6：使用 T 型螺母 ⑥ 和黑色螺丝 ⑤ 将导轨卡扣 ⑦ 固定至主机，再连接电源转接线 ⑨

图片仅供展示，详细配置请查看配置清单

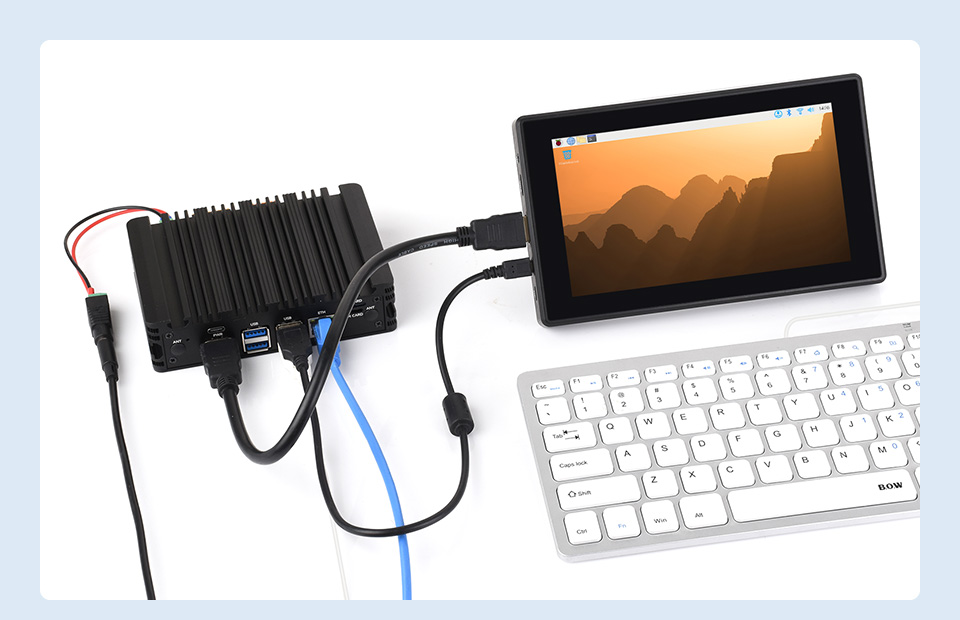

应用示例

适用于远程通信的树莓派应用或者其他工业场合

说明：图片仅供参考，本产品不包含图中的显示屏、键盘和鼠标，
如有需要请另行购买

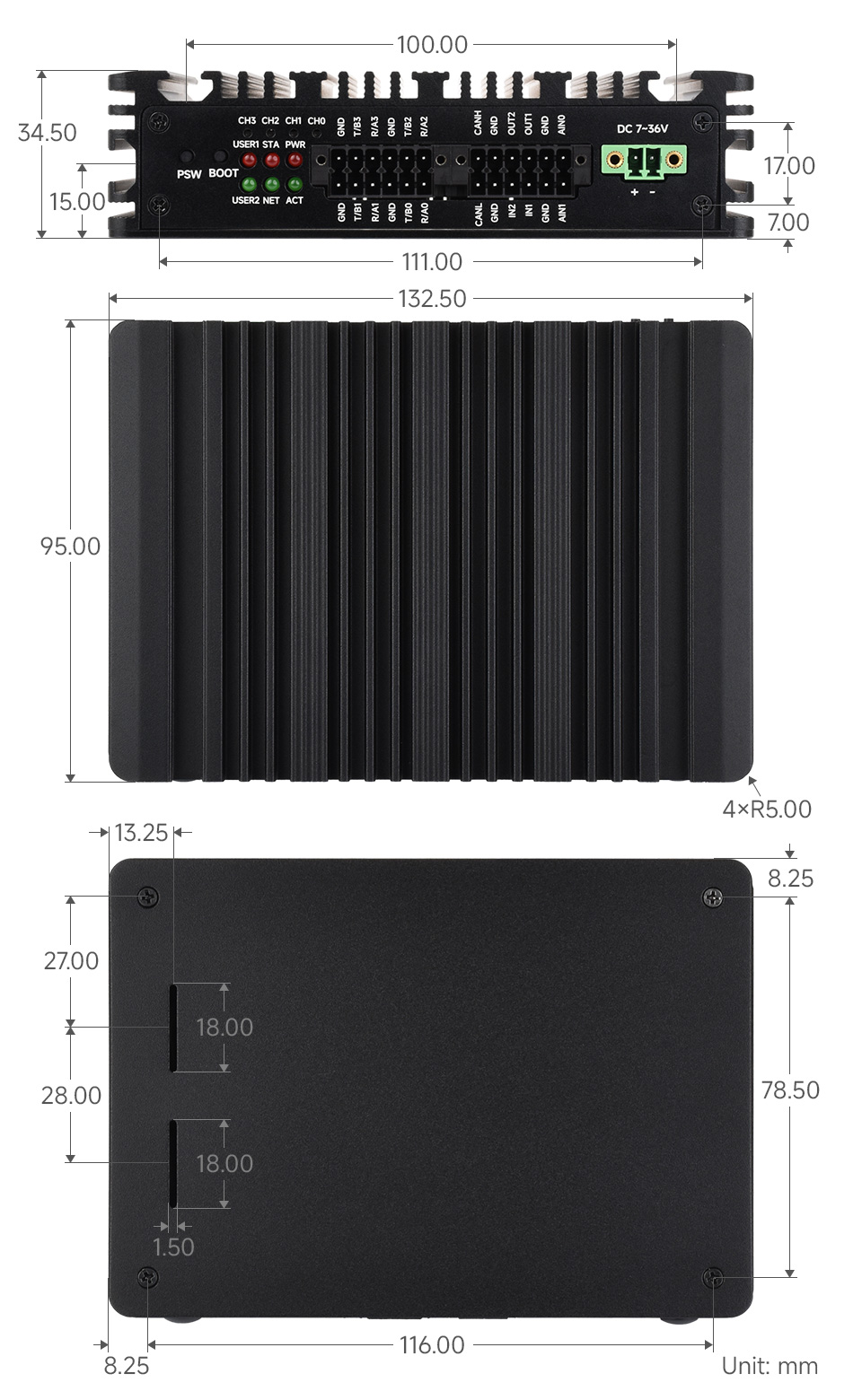

外形尺寸

关于 CM5 的简介

全新升级，更强大的 CM5
