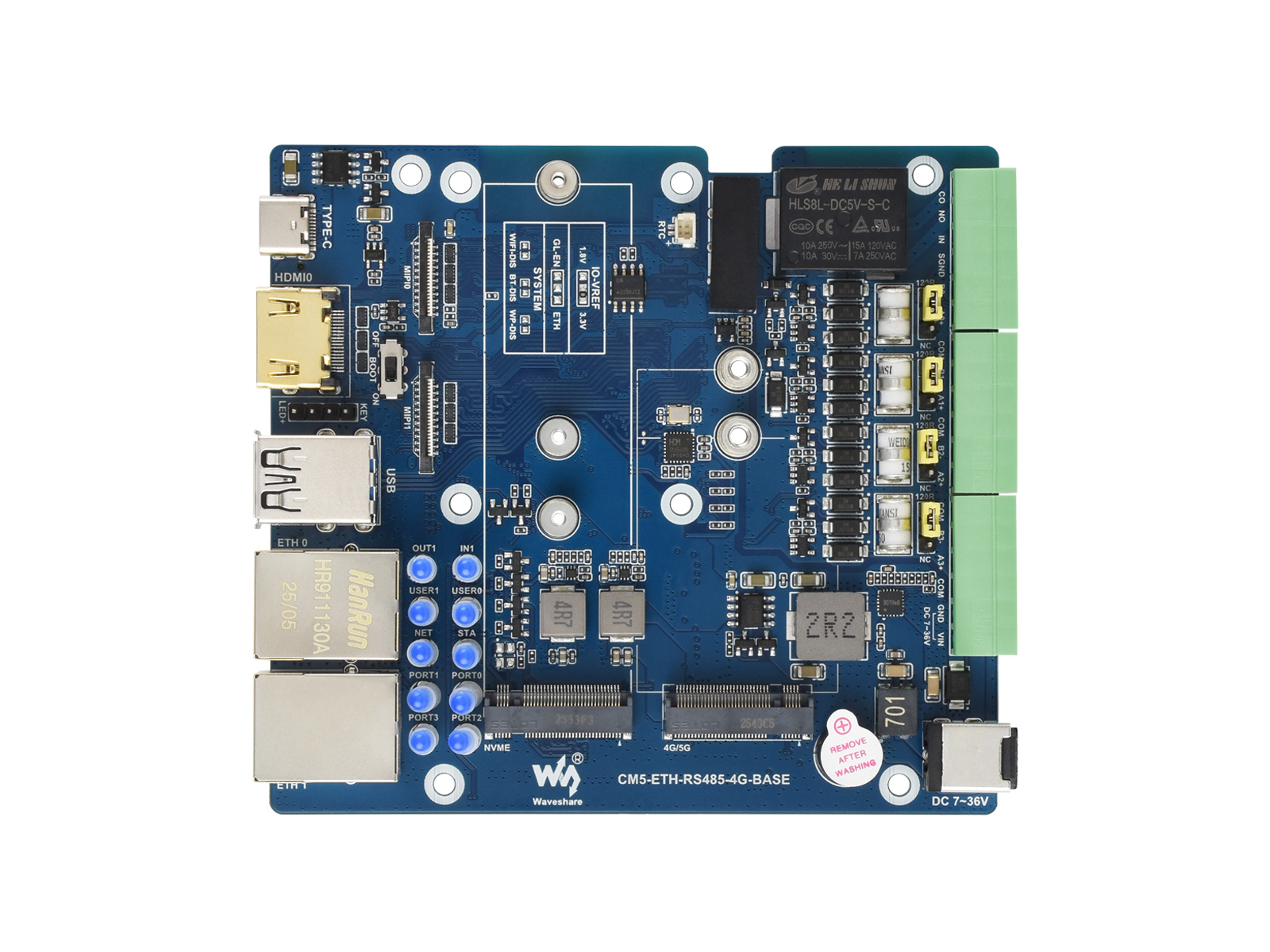

CM5 千兆 / 2.5G 双网口多功能扩展板 支持 RS485 工业通信、4G / 5G 通信、4K 输出，适用于树莓派 Compute Module 5 的所有版本

CM5 双网口 4G 多功能扩展板

专为树莓派 Compute Module 5 核心板设计

版本选择

(详细配置，请参考配置清单)

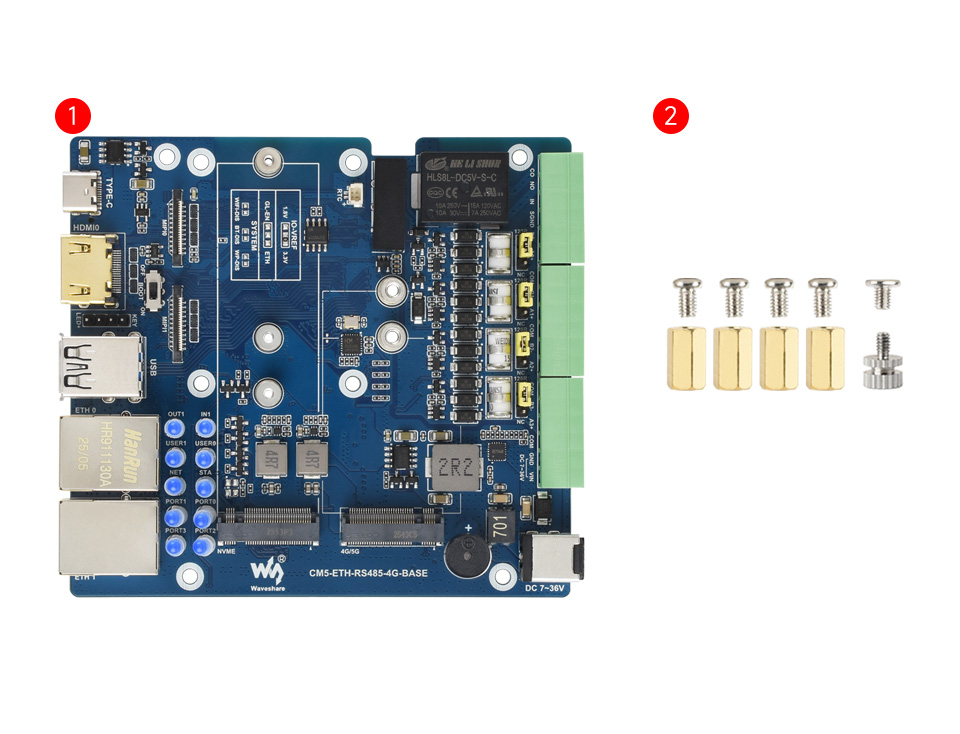

双千兆网口 CM5 扩展板
(底板)

双千兆网口 CM5 主机
(底板 + 外壳)

产品参数

CM5 扩展板对比

产品	接口数量及接口参数
	PoE	网口	40PIN GPIO	PCIe	① USB	MIPI	HDMI	RTC 电池	② 风扇 接口	电源 输入	特性
NANO A					3.0×1	×2		SH1.0		5V	CM5 大小
NANO B		千兆×1		16PIN PCIe	3.0×1	×2		SH1.0		5V	CM5 大小
基础版 A 型		千兆×1		16PIN PCIe	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小
基础版 B 型		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小 加密芯片 EEPROM
小板型双千兆		千兆×2			3.0×1			SH1.0		5V	双网口 MINI 版
双网口 A 型		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 加密芯片 EEPROM
双网口 B 型		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×1	×2	×1	SH1.0		5V	双网口
物联网双网口		千兆×1 2.5G×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 4G/5G 接口
PoE 版		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR2032		5V	USB×4
树莓派官方	③	千兆×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR2032		5V	官方板
IPCBOX-CM5		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×3		×1	SH1.0		7V~36V	双网口 4G/5G 接口 RS485/RS232 加密芯片 EEPROM CAN 数字输入 数字输出 音频 蜂鸣器
CM5 双网口多功能		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×2	×2	×1	SH1.0		7V~36V	双网口 4G/5G 接口 RS485 加密芯片 数字输入 继电器 蜂鸣器
备注	① USB 3.0 完全等同于 USB 3.2 Gen1。 ② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

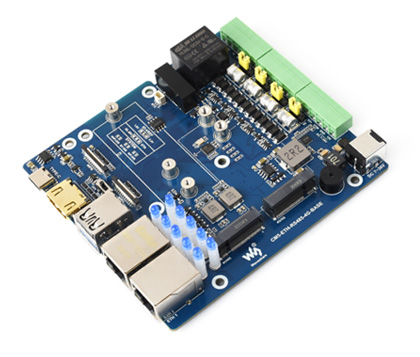

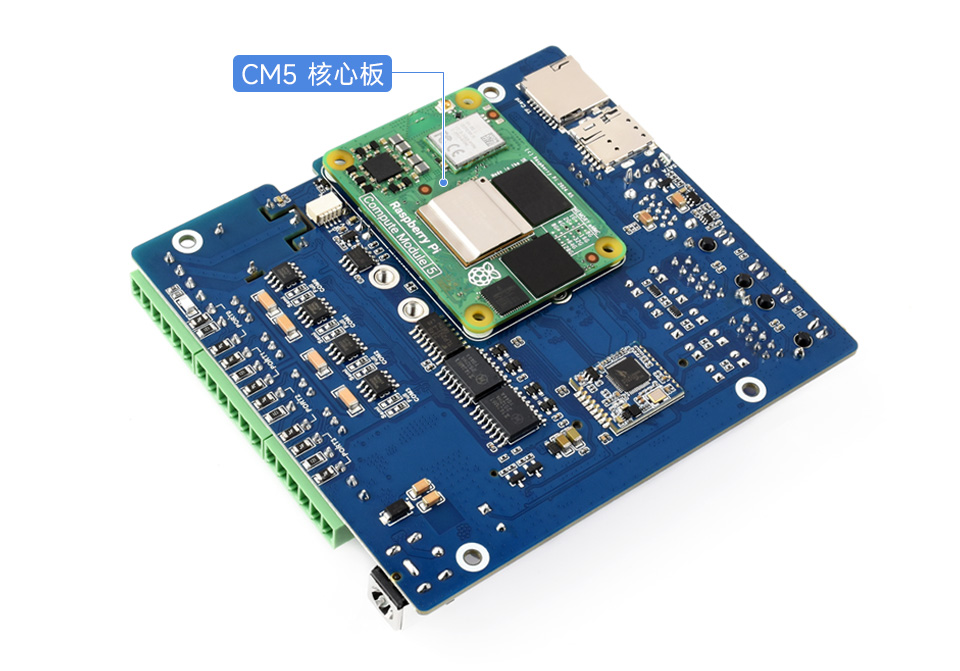

接入 Compute Module 5 核心板

板载标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列核心板

本图片仅供参考，详细配置请参阅配置清单

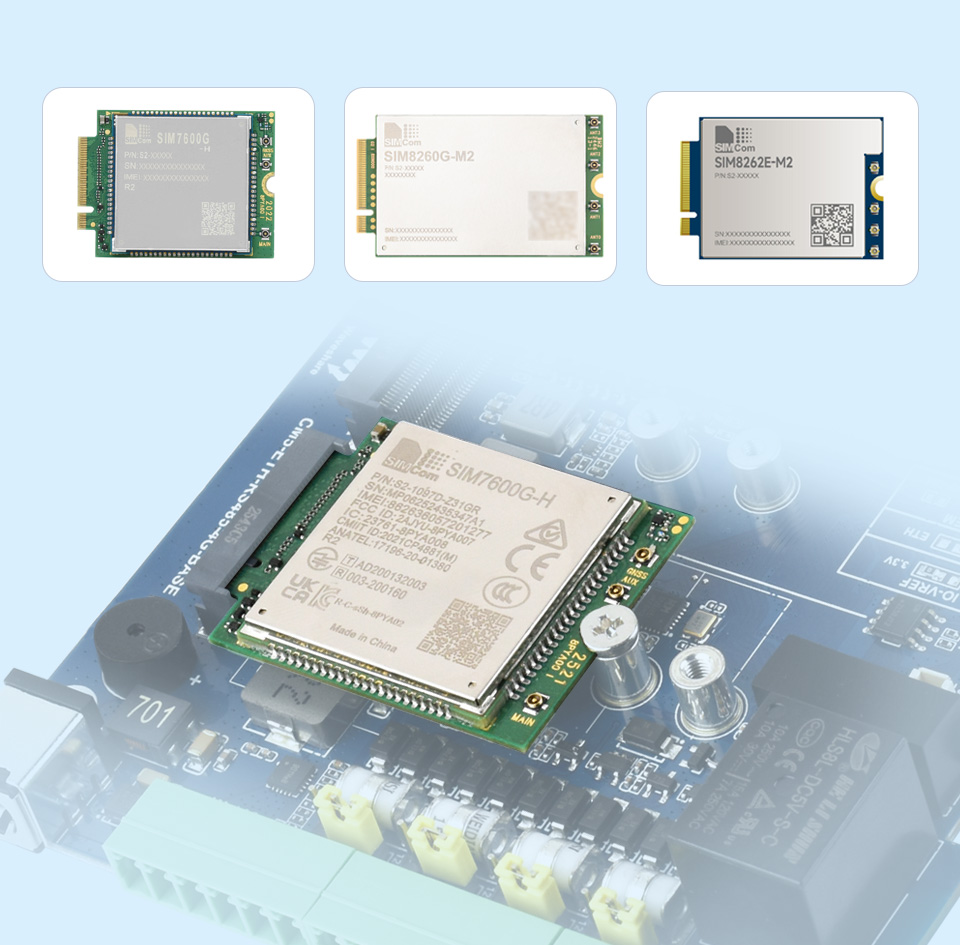

通信模块适配

本产品适用于以下类型的 M.2 B KEY 接口的通信模块

注意：全球通 5G / 4G / 3G / 2G 蜂窝功能需要接入通信模组才可以生效。
如有需要，请购买 SIM7600G-H-M.2 、 SIM8260G-M2 和 SIM8262E-M2

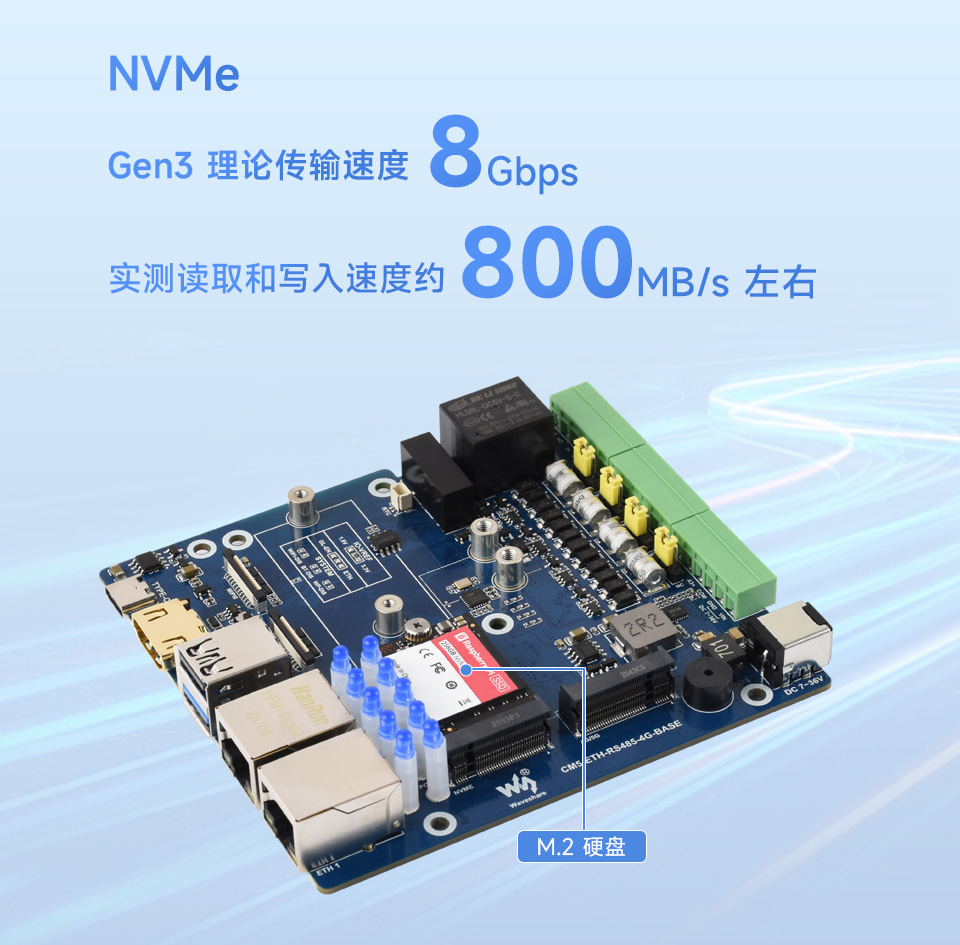

支持 M.2 NVMe 硬盘

相比树莓派 Micro SD 接口，读写速度更快，
大幅提升系统与文件传输效率，同时支持 NVMe SSD 启动树莓派

本图片仅供参考，详细配置请参阅配置清单

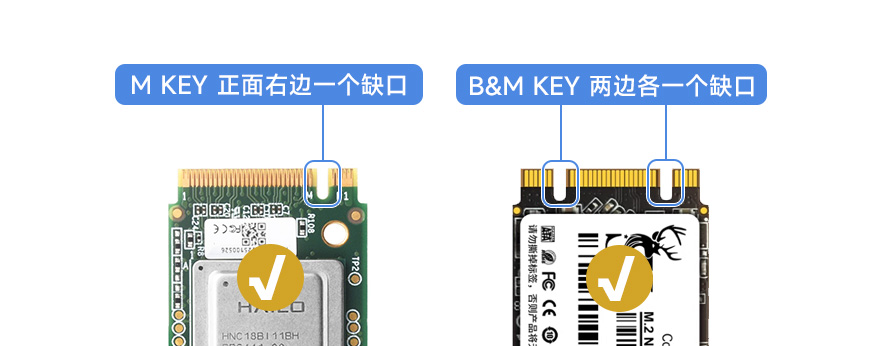

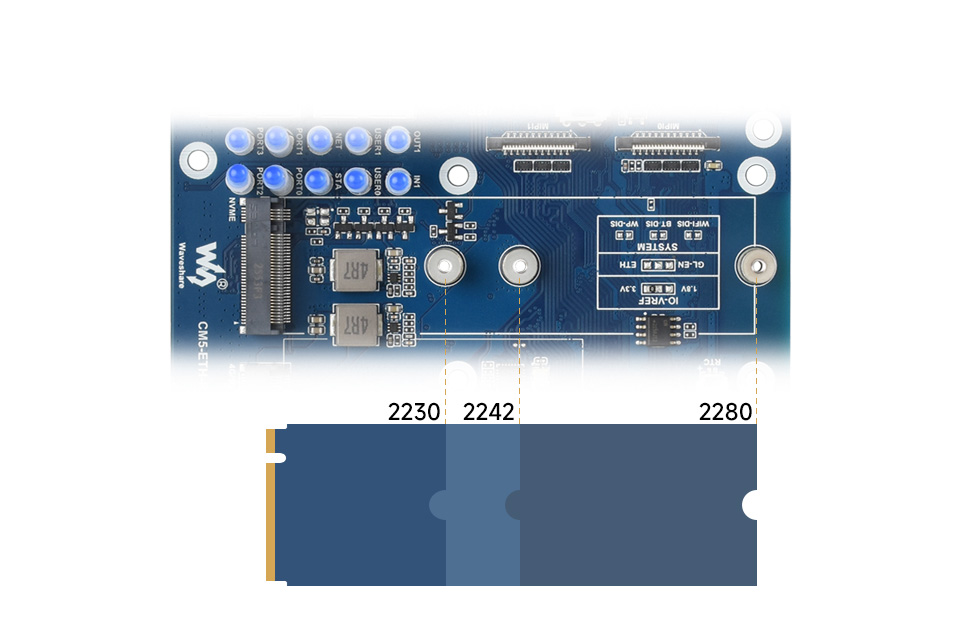

适用 M.2 尺寸

适用接口

注意：仅支持 NVMe 硬盘协议

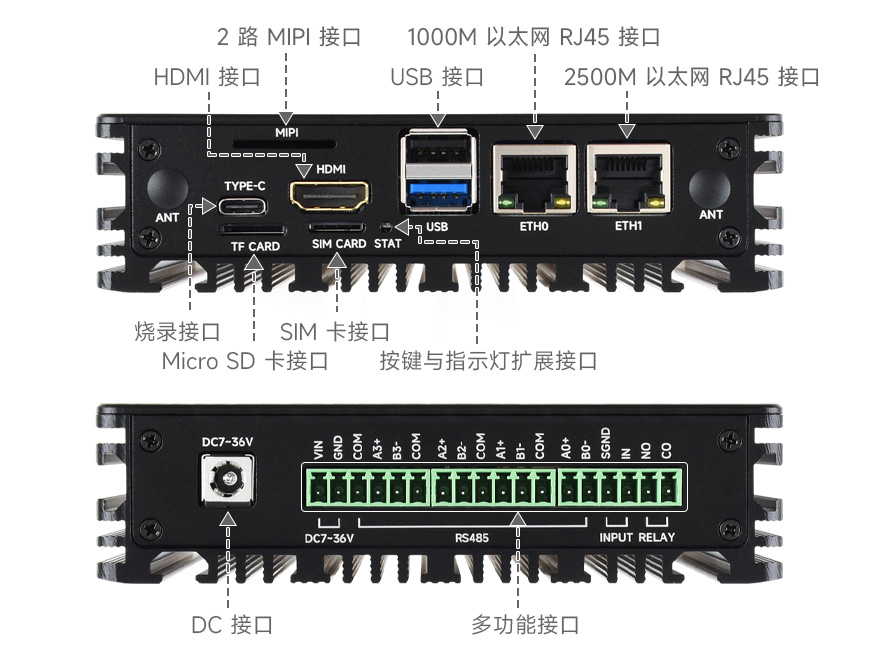

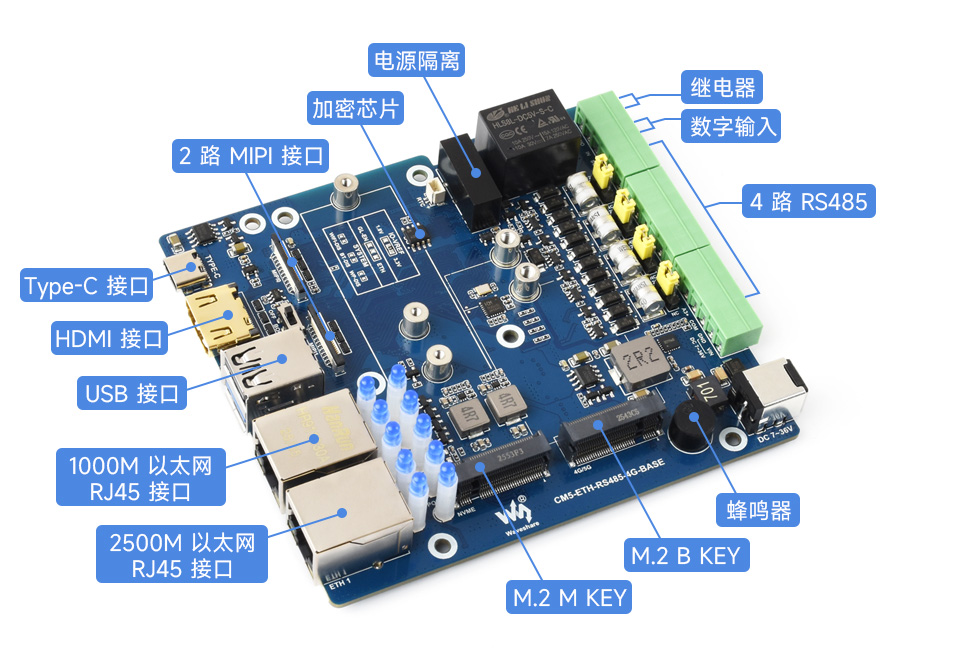

更多丰富的接口

搭载 ETH / MIPI / HDMI / Micro SD / USB /
M.2 B KEY / M KEY 等多种接口，使用更方便

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

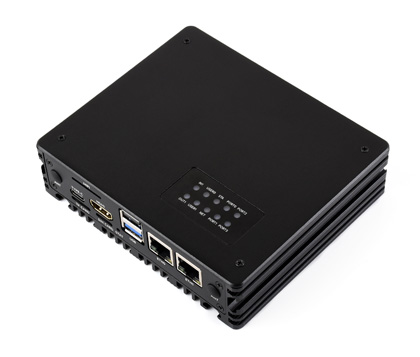

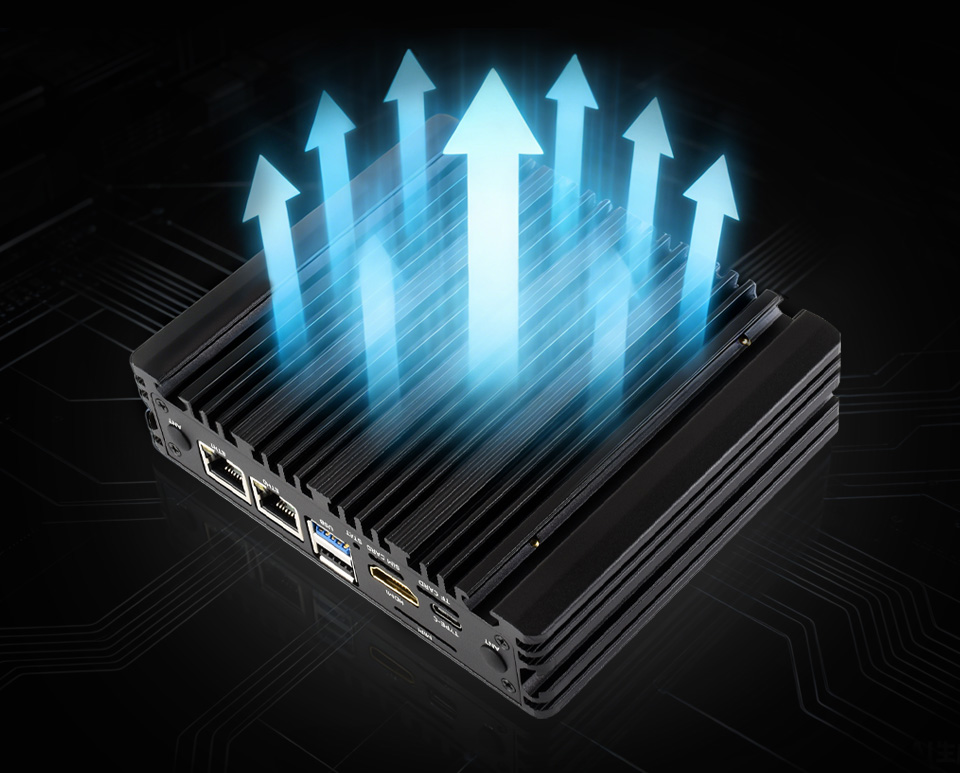

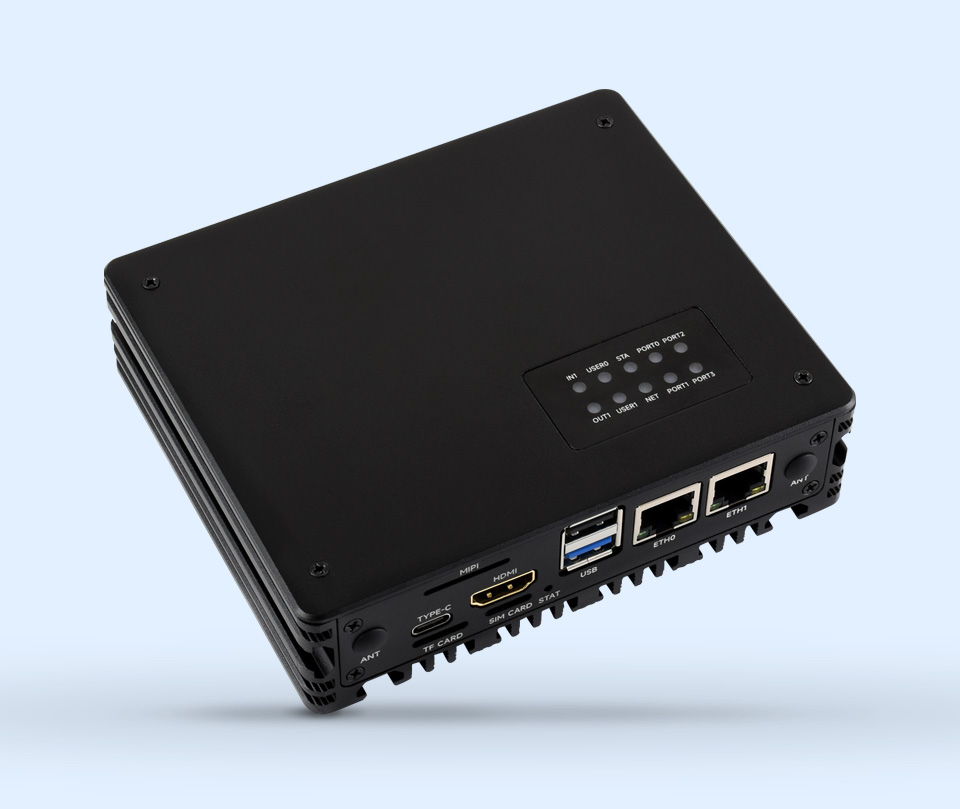

散热设计

外壳整体为铝合金材质，可大面积导热、散热
配合散热鳍片，散热更高效

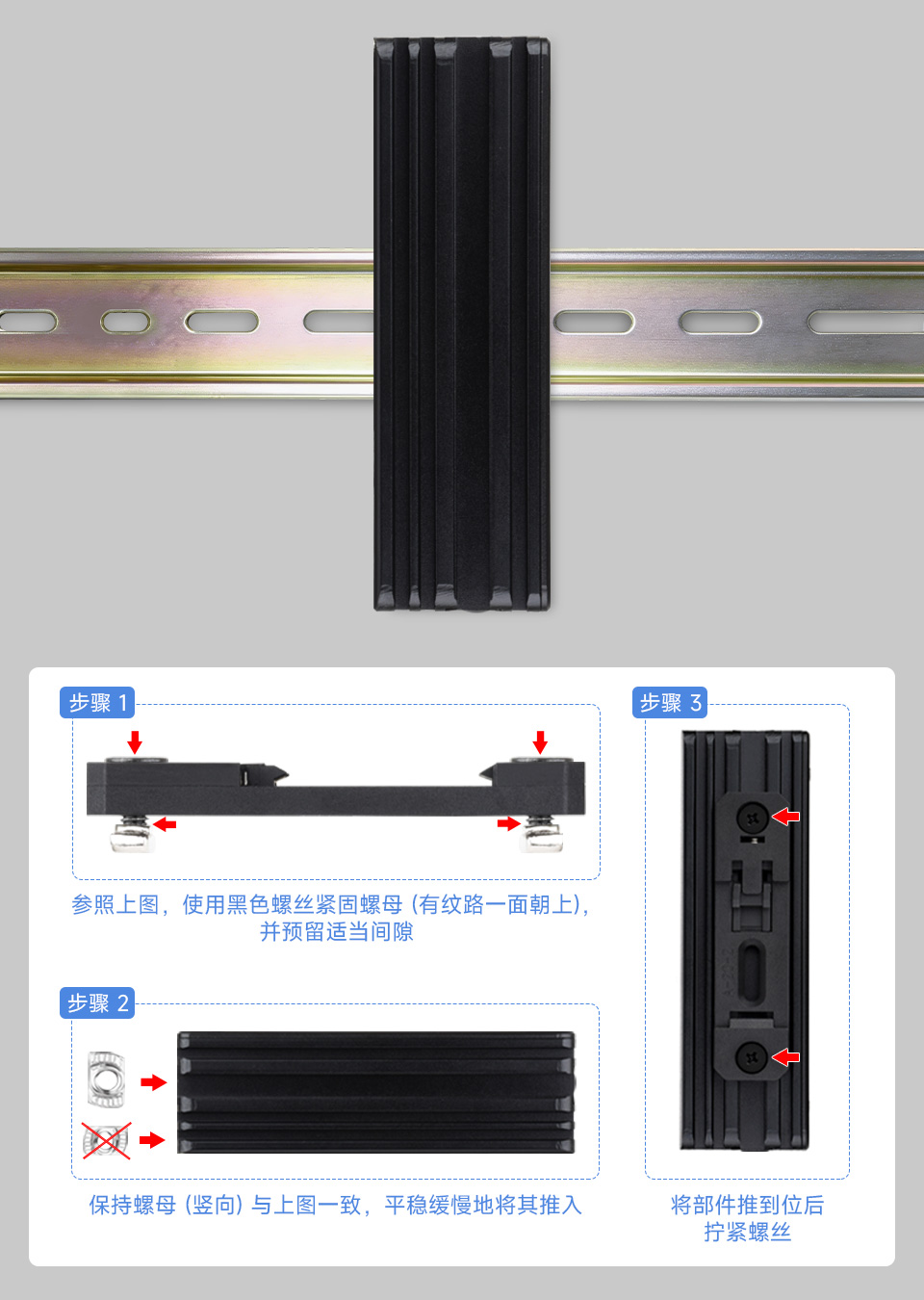

支持壁挂

主机背面预留安装螺丝孔，可以固定在导轨上

图片仅供展示，本产品不包含图中的导轨支架，需另行购买

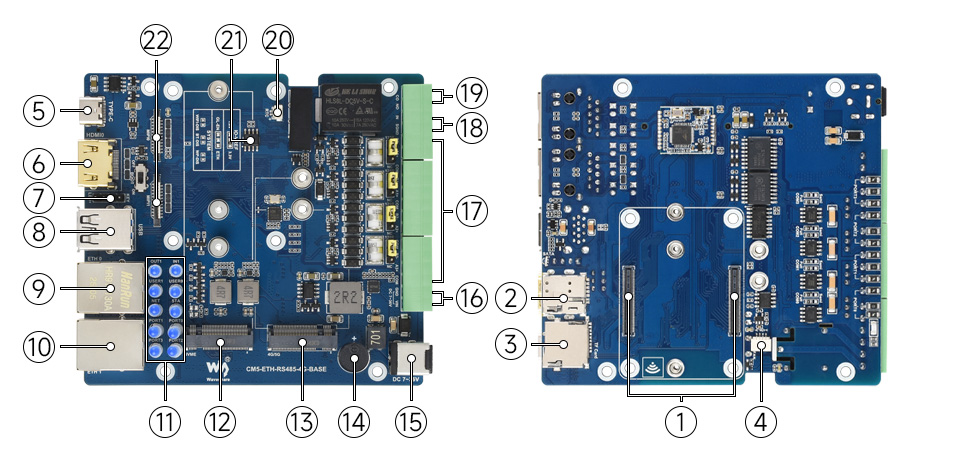

资源简介

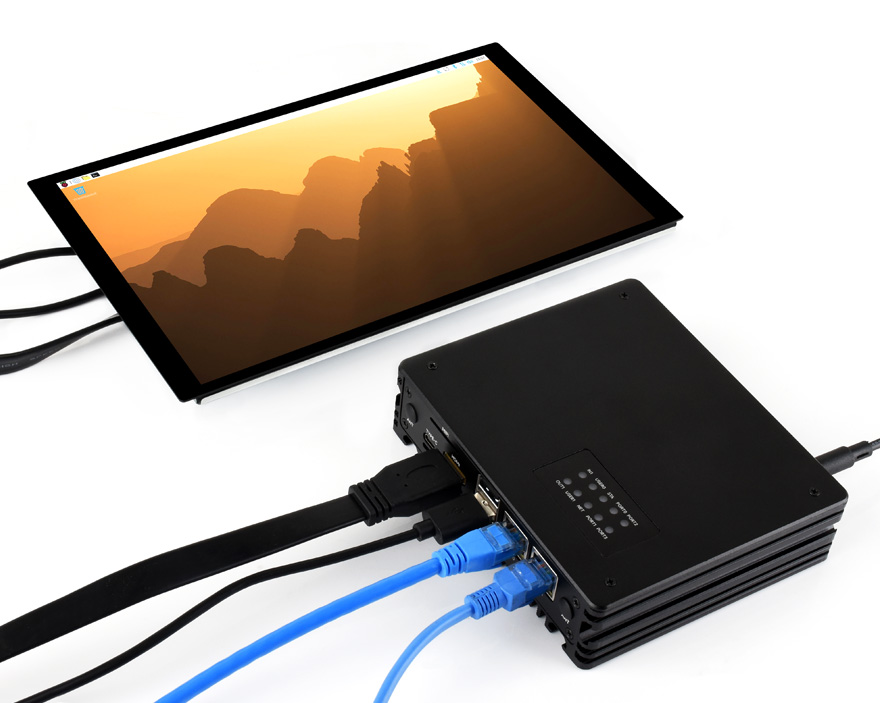

应用示例

适用于远程通信、树莓派应用及工业控制等场景

说明：图片仅供参考，本产品不包含图中的 显示屏 ，
如有需要请另行购买

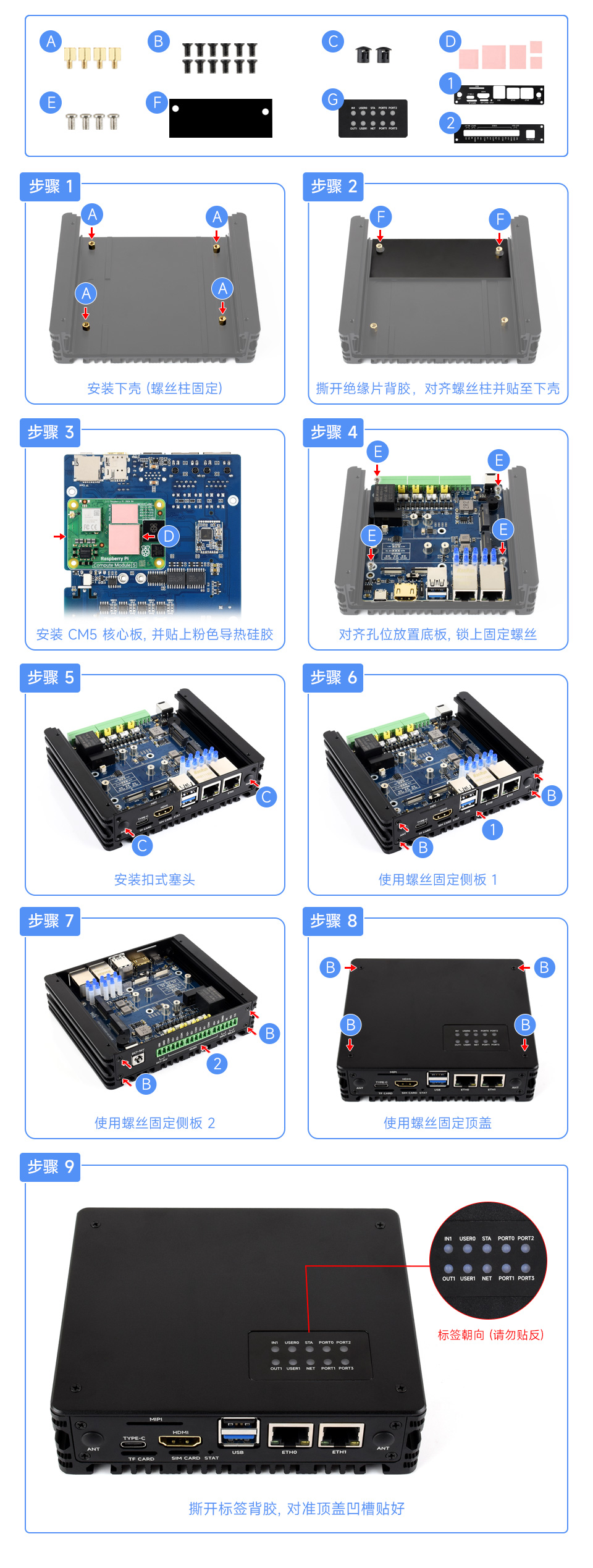

组装示例

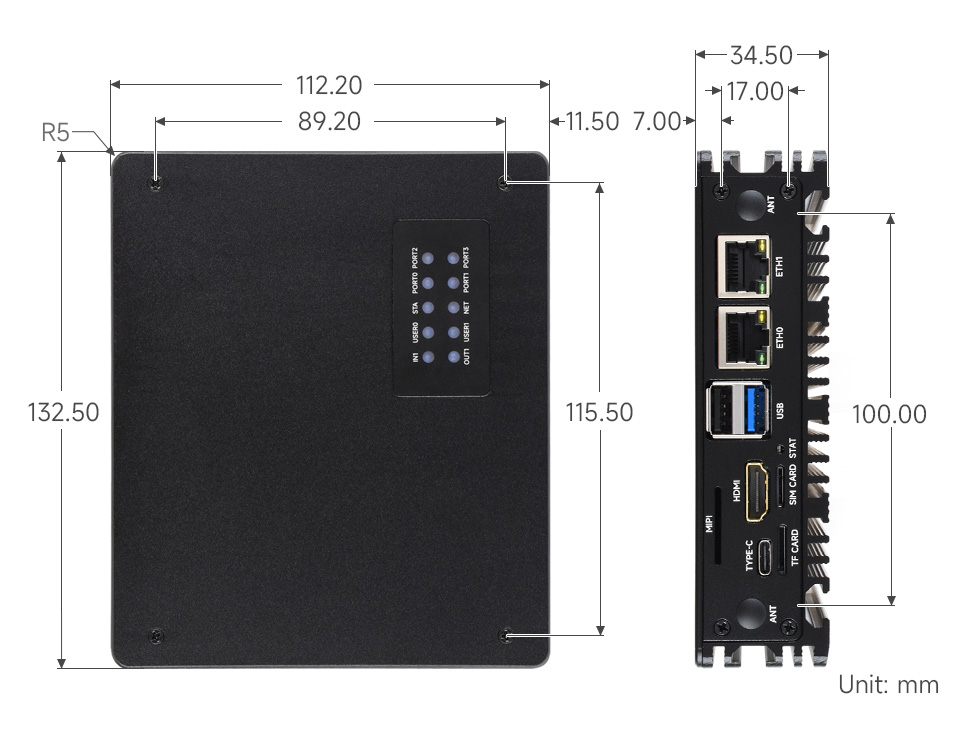

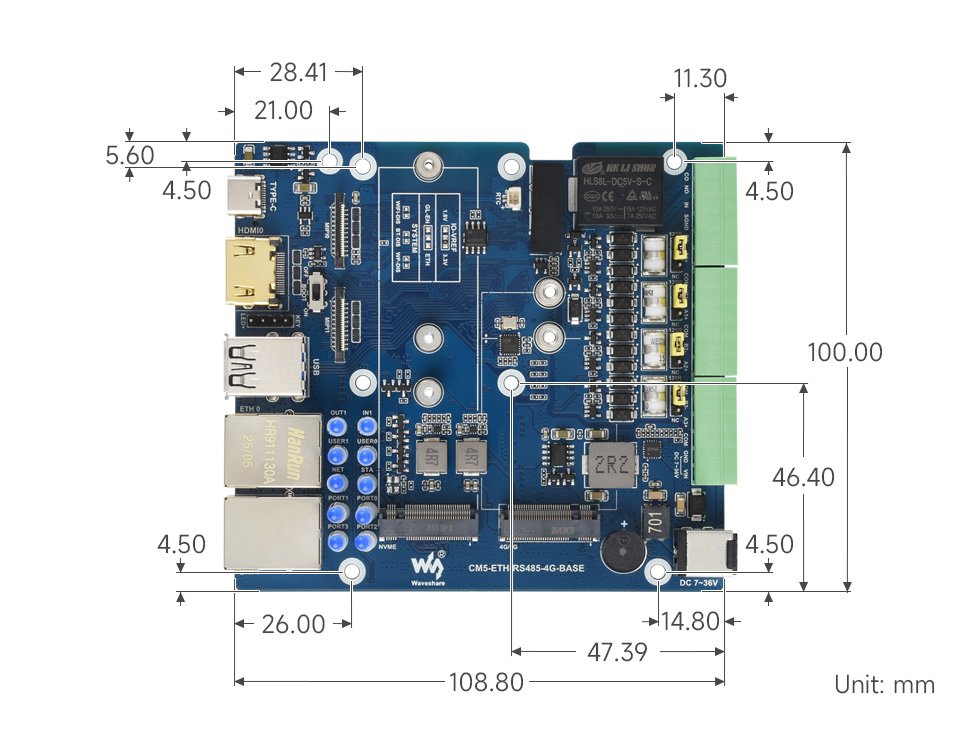

外形尺寸
