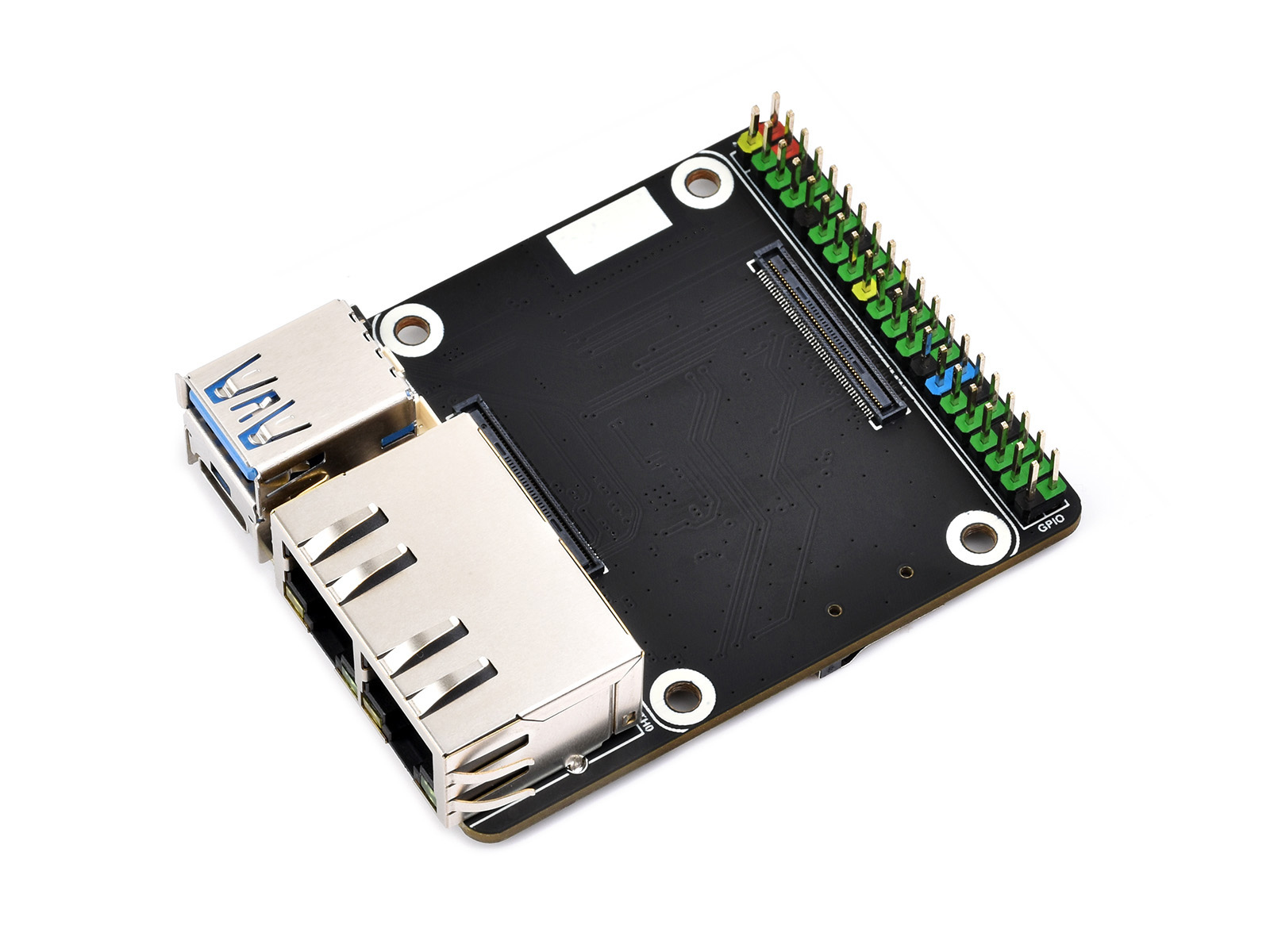

树莓派 CM5 双千兆网口小型迷你扩展板 适用于 Compute Module 5

双千兆网口 CM5 扩展板

小板型设计，实用又灵巧

方便学习评估树莓派计算模块或直接集成到产品中

版本选择

(详细配置，请参考配置清单说明)

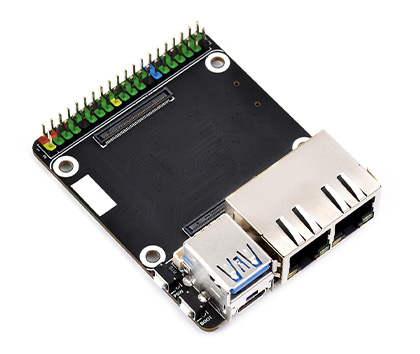

双千兆网口 CM5 扩展板

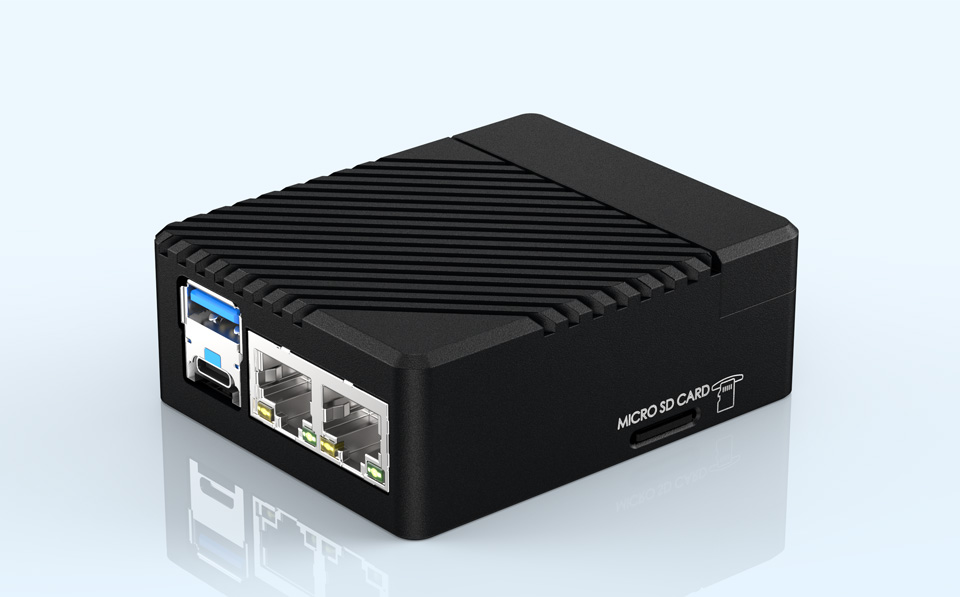

双千兆网口 CM5 主机

配备了铝合金外壳及电源

可加装黑色金属外壳

铝合金外壳能够保护扩展板，同时具有高效的散热性能

本产品不含图中的 CM5，如有需要，请另行购买

产品参数

CM5 扩展板对比

	接口数量及接口参数
产品	PoE	网口	40PIN GPIO	PCIe	① USB	MIPI	HDMI	RTC 电池	② 风扇 接口	电源 输入	特性
NANO A					3.0×1	×2		SH1.0		5V	CM5 大小
NANO B		千兆×1		16PIN PCIe	3.0×1	×2		SH1.0		5V	CM5 大小
基础版 A 型		千兆×1		16PIN PCIe	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小
基础版 B 型		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小 加密芯片 EEPROM
小板型双千兆		千兆×2			3.0×1			SH1.0		5V	双网口 MINI 版
双网口		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 加密芯片 EEPROM
物联网双网口		千兆×1 2.5G×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 4G/5G 接口
PoE 版		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR2032		5V	USB×4
树莓派官方	③	千兆×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR2032		5V	官方板
备注	① USB 3.0 完全等同于 USB 3.2 Gen1。 ② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 CM5 主板

板载 40PIN GPIO 接口及标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列主板

本产品不含图中的 CM5，如有需要，请另行购买

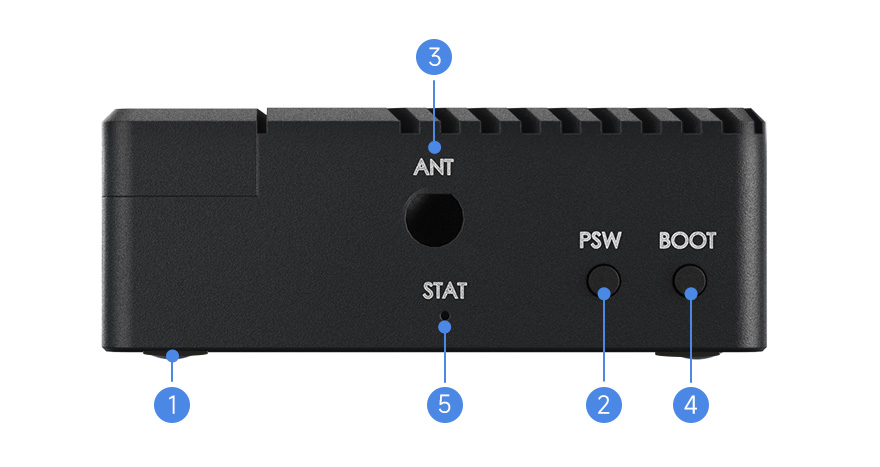

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

磁吸盖板设计

盖板采用可拆卸磁吸方案，配合定位柱实现自动复位功能

散热设计

外壳整体为金属材质，可大面积导热散热
配合散热鳍片，散热更高效

应用示例

适用于专用功能要求的树莓派或其他应用场景

组装说明

1.取下底部螺丝，拿出底壳

2.轻推网口，取出主机

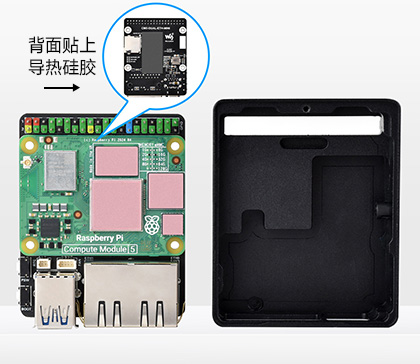

3.在 CM5 上贴好散热贴，装到扩展板上

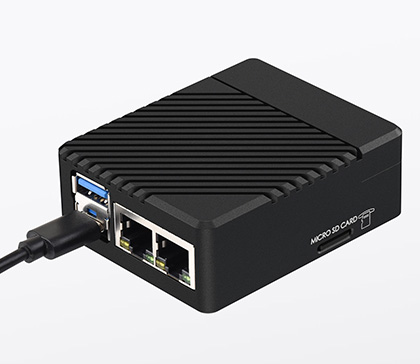

4.装入主机，固定底壳，插入 Micro SD 卡 (需另购)，上电开机

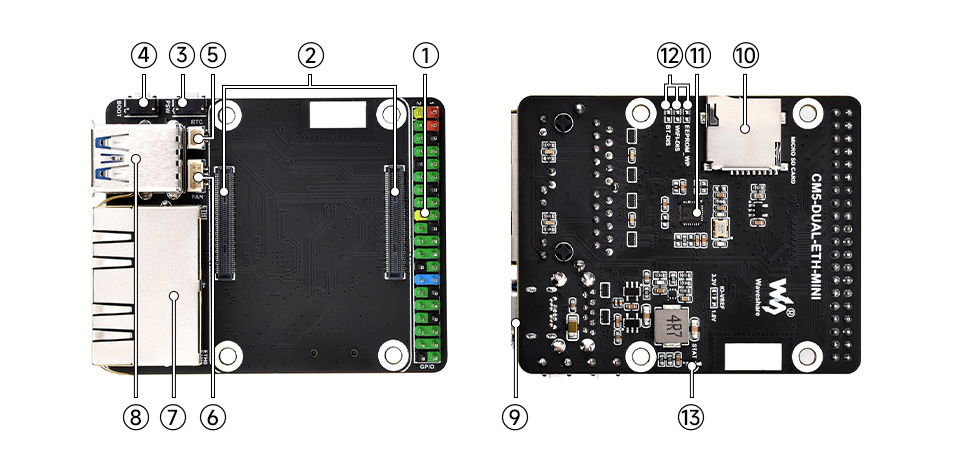

资源简介

外形尺寸

关于 CM5 的简介

全新升级，更强大的 CM5
