树莓派 CM5 千兆 / 2.5G 双网口扩展板整机套餐(扩展板+外壳+电源) 支持接入 RJ45 支持双 4K 输出、双路 MIPI 、40PIN GPIO

树莓派 CM5 双网口扩展板

专为树莓派 Compute Module 5 核心板设计

版本选择

(详细配置，请参考配置清单说明)

双网口 CM5 扩展板

双网口 CM5 主机

配备了铝合金外壳、风扇及电源

产品参数

可查看其它 CM5 核心板版本

CM5 扩展板对比

	接口数量及接口参数
产品	PoE	网口	40PIN GPIO	PCIe	① USB	MIPI	HDMI	RTC 电池	② 风扇 接口	电源 输入	特性
NANO A					3.0×1	×2		SH1.0		5V	CM5 大小
NANO B		千兆×1		16PIN PCIe	3.0×1	×2		SH1.0		5V	CM5 大小
基础版 A 型		千兆×1		16PIN PCIe	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小
基础版 B 型		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小 加密芯片 EEPROM
小板型双千兆		千兆×2			3.0×1			SH1.0		5V	双网口 MINI 版
双网口		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 加密芯片 EEPROM
物联网双网口		千兆×1 2.5G×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 4G/5G 接口
PoE 版		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR2032		5V	USB×4
树莓派官方	③	千兆×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR2032		5V	官方板
备注	① USB 3.0 完全等同于 USB 3.2 Gen1。 ② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 5 核心板

板载 40PIN GPIO 接口及标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列核心板

本图片仅供参考，详细配置请参阅配置清单

支持 M.2 NVMe 硬盘

相比树莓派的 Micro SD 接口有更快的读写速度，
大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派

本图片仅供参考，详细配置请参阅配置清单

适用 M.2 硬盘尺寸

适用硬盘接口

注意：仅支持 NVMe 硬盘协议

更多丰富的接口

搭载 ETH / MIPI / HDMI / Micro SD / USB /
M.2 B KEY / M KEY 等多种接口，使用更方便

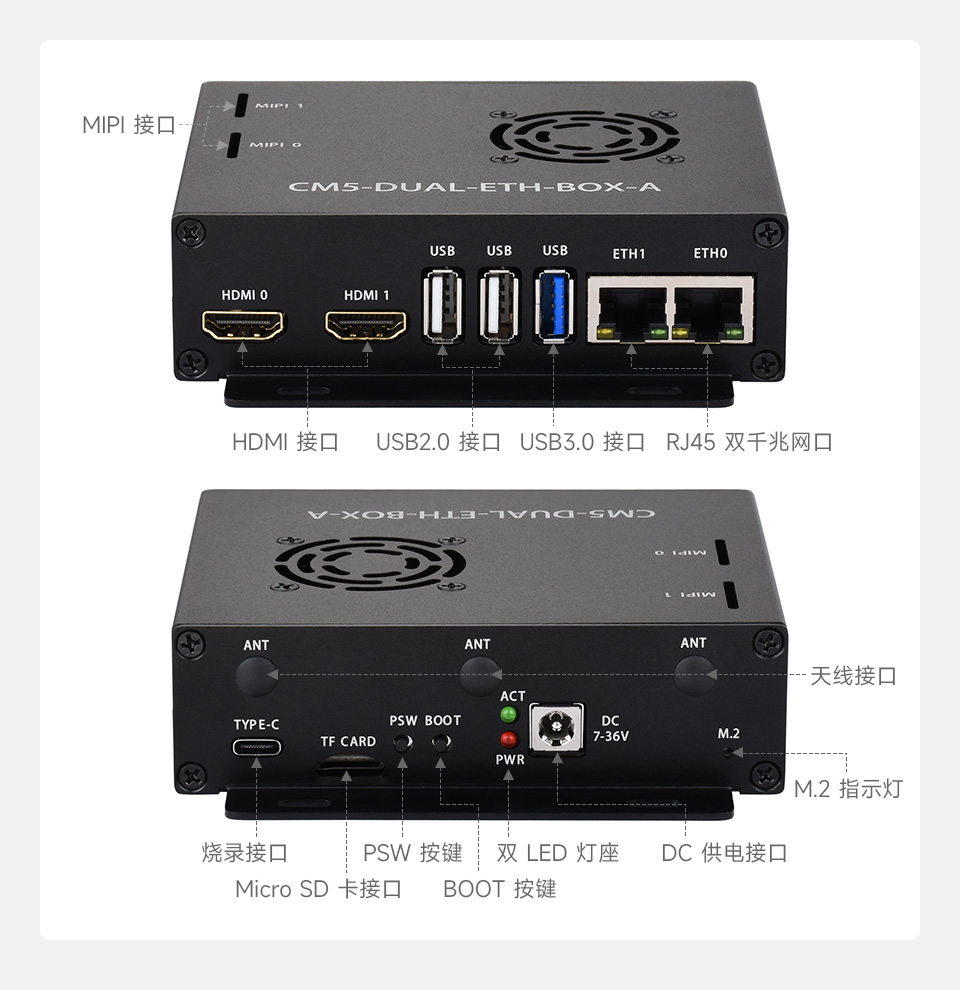

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

外壳配套散热风扇

外壳顶部预留通风口，内置风扇浑然一体，散热效果更好

图片仅供展示，详细配置请参考配置清单

支持壁挂

两侧设计有壁挂孔位，安装固定更方便
在背面预留导轨安装螺丝孔，可以固定导轨

图片仅供展示，本产品不包含图中的导轨支架，需另行购买

资源简介

应用示例

适用于远程通信的树莓派应用或者其他工业场合

说明：本产品不包含图中的显示屏、摄像头模块，
如有需要请另行购买

外形尺寸
