树莓派 CM5 双网口扩展板整机套餐(扩展板+外壳+电源) 支持 4G/5G 模组、支持双 4K 输出 / 双路 MIPI、40PIN GPIO 板载 USB 3.2 Gen1 × 2 支持接入 PoE 模块

提供双HDMI 4K输出、双网口、双MIPI接口、USB 3.2 Gen1 × 2、NVMe SSD启动、microSD 插槽（无eMMC时用）
价格
原价
型号
CM5-DUAL-ETH-4G/5G-BOX-A
SKU
32819
品牌
Waveshare
版本选择
扩展板 整机套餐(扩展板+外壳+电源)
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 关联商品

树莓派 CM5 双网口扩展板整机套餐(扩展板+外壳+电源) 支持 4G/5G 模组、支持双 4K 输出 / 双路 MIPI、40PIN GPIO 板载 USB 3.2 Gen1 × 2 支持接入 PoE 模块

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

CM5 双网口 4G / 5G 扩展板

专为树莓派 Compute Module 5 核心板设计

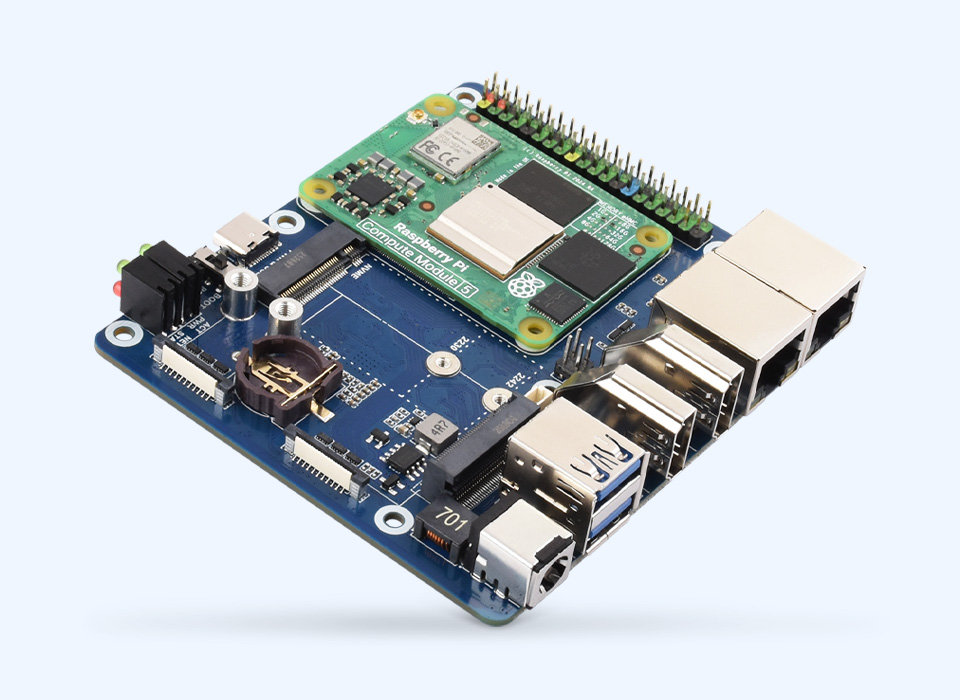

树莓派 CM5 双网口扩展板首图

版本选择

(详细配置，请参考配置清单说明)

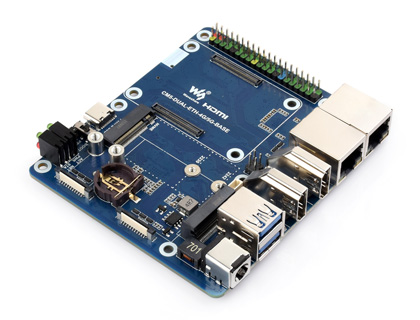

双千兆网口 CM5 扩展板 扩展板
双千兆网口 CM5 扩展板
双千兆网口 CM5 主机
双千兆网口 CM5 主机

配备了铝合金外壳、风扇及电源

产品参数

CM5 卡座 适用于 Compute Module 5 的所有版本
联网 1000M 以太网 RJ45 接口
2500M 以太网 RJ45 接口
连接器 Raspberry Pi 40PIN GPIO 接口
USB USB 3.2 Gen1 × 2
MIPI 4-lane MIPI 接口 × 2 (22PIN 0.5mm FFC 连接器)
视频 HDMI 接口 × 2，支持双 4K 输出
M.2 M.2 M KEY（PCIe Gen2/3 × 1）
M.2
(4G / 5G)		 M.2 B KEY，支持接入 4G / 5G 通信模块
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的 CM5 版本)
风扇接口 5V，4PIN JST-SH PWM 风扇连接器
电源输入 7V ~ 36V 宽电压 (圆孔端子)，5V 5A (Type-C)
尺寸 底板：99.60 × 87.00 (mm)
外壳：104.80 × 90.00 × 29.70 (mm)

可查看其它 CM5 核心板版本

CM5 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 MIPI HDMI RTC
电池		 ②
风扇
接口		 电源
输入		 特性
树莓派 CM5 扩展板
NANO A		 3.0×1 ×2 SH1.0 5V CM5
大小
树莓派 CM5 扩展板
NANO B		 千兆×1 16PIN PCIe 3.0×1 ×2 SH1.0 5V CM5
大小
树莓派 CM5 扩展板
基础版 A 型		 千兆×1 16PIN PCIe 3.0×2
2.0×2		 ×2 ×2 ML/
CR1220		 5V 树莓派大小
树莓派 CM5 扩展板
基础版 B 型		 千兆×1 M.2 M KEY 3.0×2
2.0×2		 ×2 ×2 ML/
CR1220		 5V 树莓派大小
加密芯片 EEPROM
树莓派 CM5 扩展板
小板型双千兆		 千兆×2 3.0×1 SH1.0 5V 双网口
MINI 版
树莓派 CM5 扩展板
双网口		 千兆×1
2.5G×1		 M.2 M KEY 3.0×1
2.0×2		 ×2 ×2 ML/
CR1220		 7V~36V 双网口
加密芯片
EEPROM
树莓派 CM5 扩展板
物联网双网口		 千兆×1
2.5G×1		 M.2 M KEY 3.0×2
 ×2 ×2 ML/
CR1220		 7V~36V 双网口
4G/5G 接口
树莓派 CM5 扩展板
PoE 版		 千兆×1 M.2 M KEY 3.0×2
2.0×2		 ×2 ×2 ML/
CR2032		 5V USB×4
树莓派官方 CM5 扩展板
树莓派官方		 ③ 千兆×1 M.2 M KEY 3.0×2 ×2 ×2 ML/
CR2032		 5V 官方板
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1。
② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

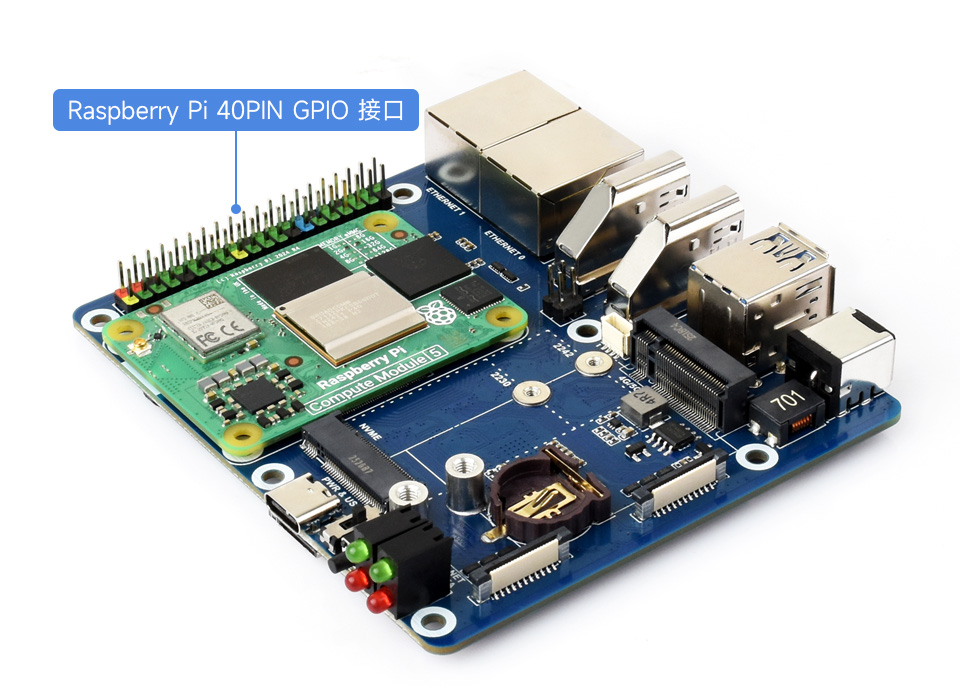

接入 Compute Module 5 核心板

板载 40PIN GPIO 接口及标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列核心板

接入 Compute Module 5 核心板

本图片仅供参考，详细配置请参阅配置清单

通信模块适配

本产品适用于以下类型的 M.2 B KEY 接口的通信模块

树莓派 CM5 双网口扩展板适用于以下类型的 M.2 B KEY 接口的通信模块

注意：全球通 5G / 4G / 3G / 2G 蜂窝功能需要接入通信模组才可以生效,
如有需要，请购买 SIM7600G-H-M.2 、SIM8200EA-M2 和 SIM8262E-M2

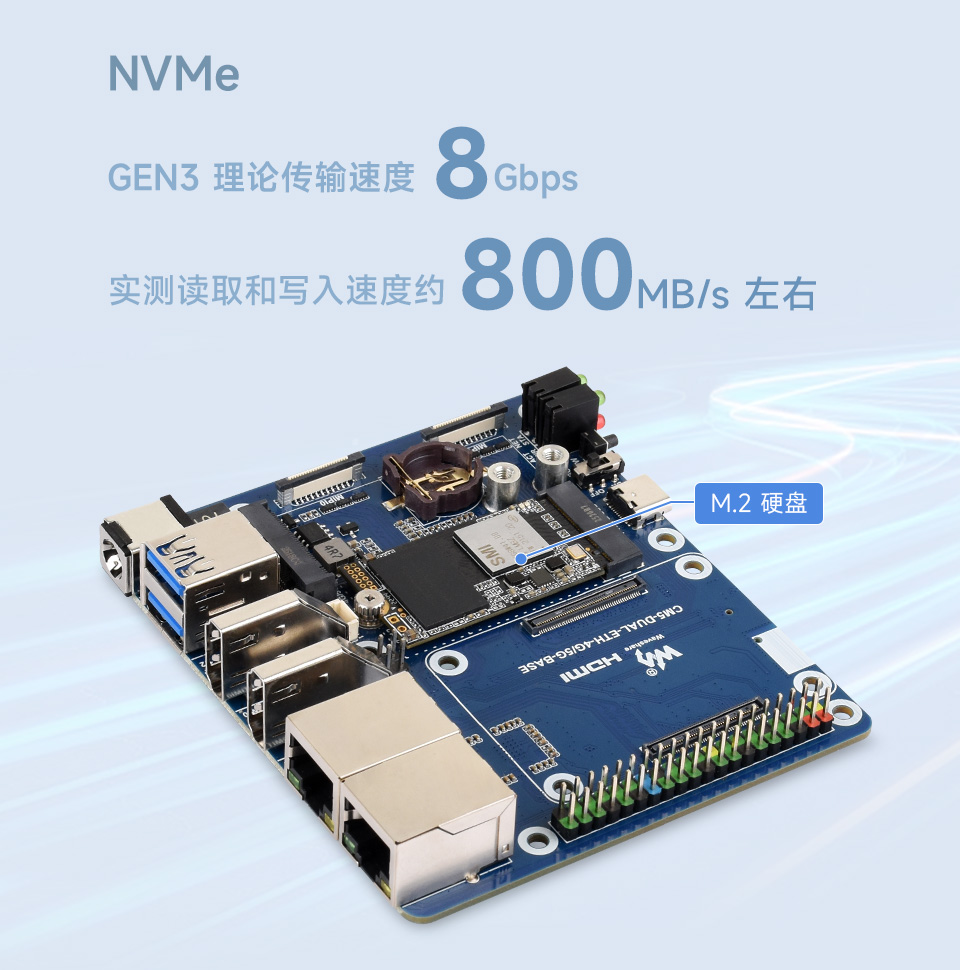

支持 M.2 NVMe 硬盘

相比树莓派的 Micro SD 接口有更快的读写速度，
大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派

树莓派 CM5 双网口扩展板支持 M.2 NVMe 硬盘

本图片仅供参考，详细配置请参阅配置清单

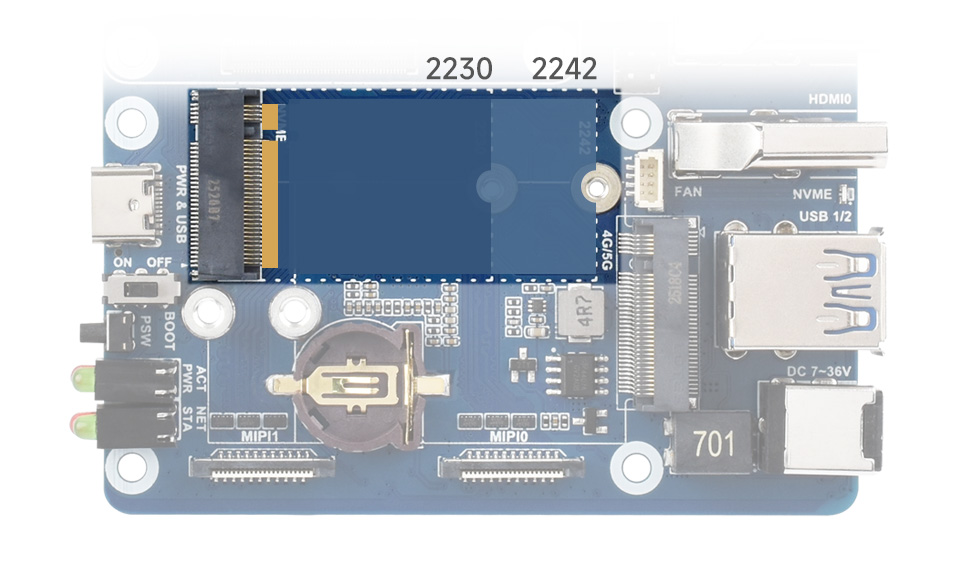

适用 M.2 尺寸

树莓派 CM5 双网口扩展板适用M.2 硬盘尺寸

适用接口

树莓派 CM5 双网口扩展板,硬盘接口

注意：仅支持 NVMe 硬盘协议

更多丰富的接口

搭载 ETH / MIPI / HDMI / Micro SD / USB /
M.2 B KEY / M KEY 等多种接口，使用更方便

树莓派 CM5 双网口扩展板,拥有多种接口

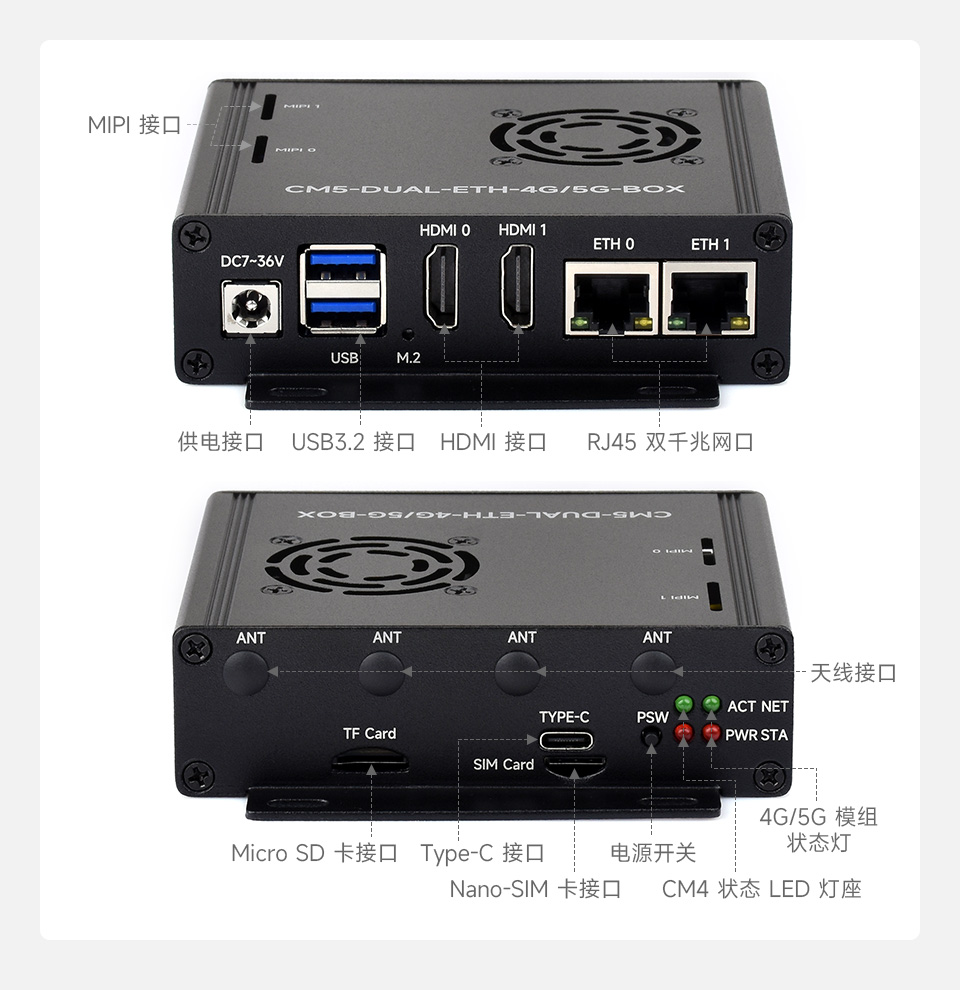

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

CM5 计算模块又网口主机细致的孔位设计

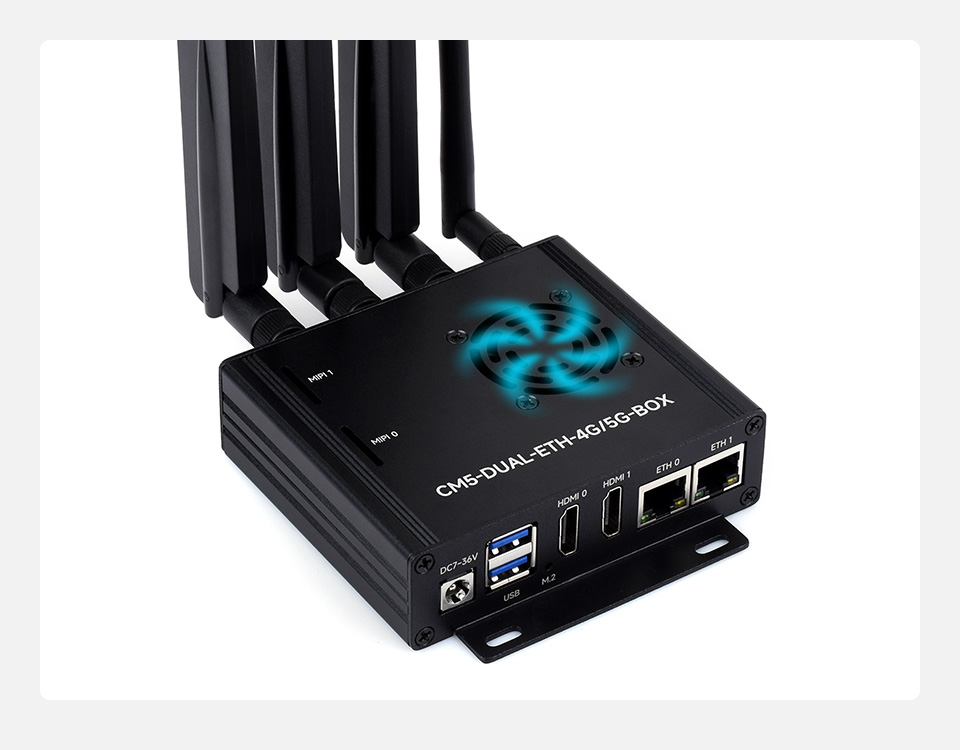

外壳配套散热风扇

外壳顶部预留通风口，内置风扇浑然一体，散热效果更好

CM5 计算模块又网口主机配套散热风扇

图片仅供展示，详细配置请参考配置清单

支持壁挂

两侧设计有壁挂孔位，安装固定更方便
在背面预留导轨安装螺丝孔，可以固定导轨

CM5 计算模块又网口主机支持壁挂

图片仅供展示，本产品不包含图中的导轨支架，需另行购买

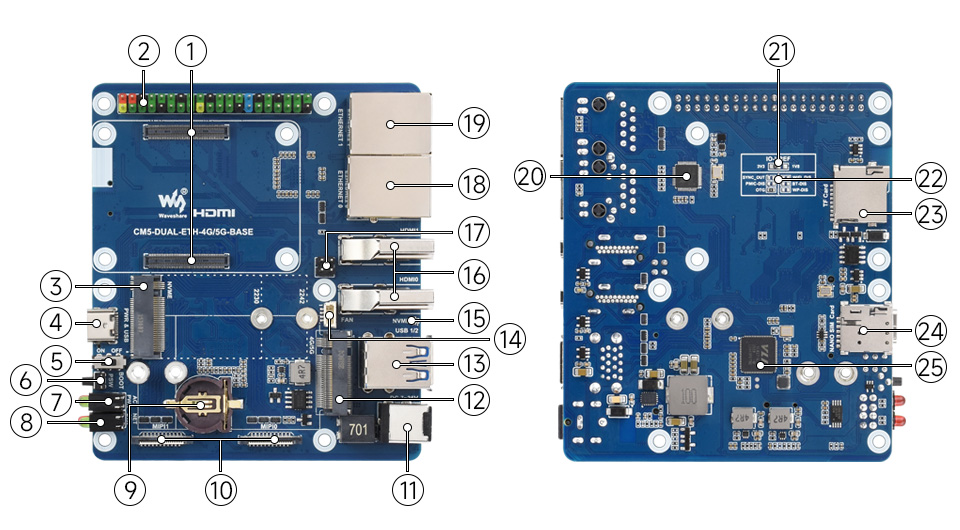

资源简介

树莓派 CM5 双网口扩展板资源简介
  1. CM5 连接器

    适用于 Compute Module 5 的所有版本

  2. 40PIN GPIO 接口

    方便接入各种 HAT / HAT+ 模块

  3. M.2 M key

    支持 2242 / 2230 NVMe 硬盘或者 AI 模块

  4. 烧录接口

    可以作为 eMMC 烧录接口或者 USB OTG 接口

  5. BOOT 开关

    开关拨到 ON 进入烧录模式，拨到 OFF 为正常开机模式

  6. PSW 电源按键

    长按强制关机，短按软关机或者开机

  7. 系统状态指示灯
  8. M.2 B key 工作状态指示灯
  9. RTC 电池连接座

    可使用 CR / ML1220 给 RTC 供电

  10. 双 MIPI 接口

    支持接入 DSI 显示器或者 CSI 摄像头

  11. DC 电源接口

    DC 5.5 2.1 接口，支持 DC 7V ~ 36V 供电

  12. M.2 B key

    支持接入 4G / 5G 通信模块

  13. 双 USB 3.2 Gen1 接口

    USB 3.2 Gen1 Type-A 接口，最高支持 5Gbps

  1. FAN 接口

    方便接入散热风扇，风扇接口为 5V，
    4PIN JST-SH PWM 风扇连接器

  2. M.2 M key 工作指示灯

    NVMe 硬盘读写时闪烁

  3. 双 HDMI 接口

    支持 4K 输出

  4. PoE 排针接口

    支持接入 PoE 模块，使用 PoE 交换机通过 1000M 网口进行 PoE 供电

  5. 1000M 网口

    RJ45 1000M 网口，支持 10M / 100M / 1000M 网络接入

  6. 2500M 网口

    RJ45 2500M 网口，支持 10M / 100M / 1000M / 2500M 网络接入

  7. USB 转 2500M 网口芯片
  8. IO-VREF

    IO 逻辑电压切换 3.3V (默认) 或者 1.8V

  9. 其他功能管脚

    硬件禁用功能、写保护以及芯片地址选择

  10. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡，仅适用于不带 eMMC 的 CM5 版本

  11. NANO SIM 卡连接器
  12. USB3.0 HUB

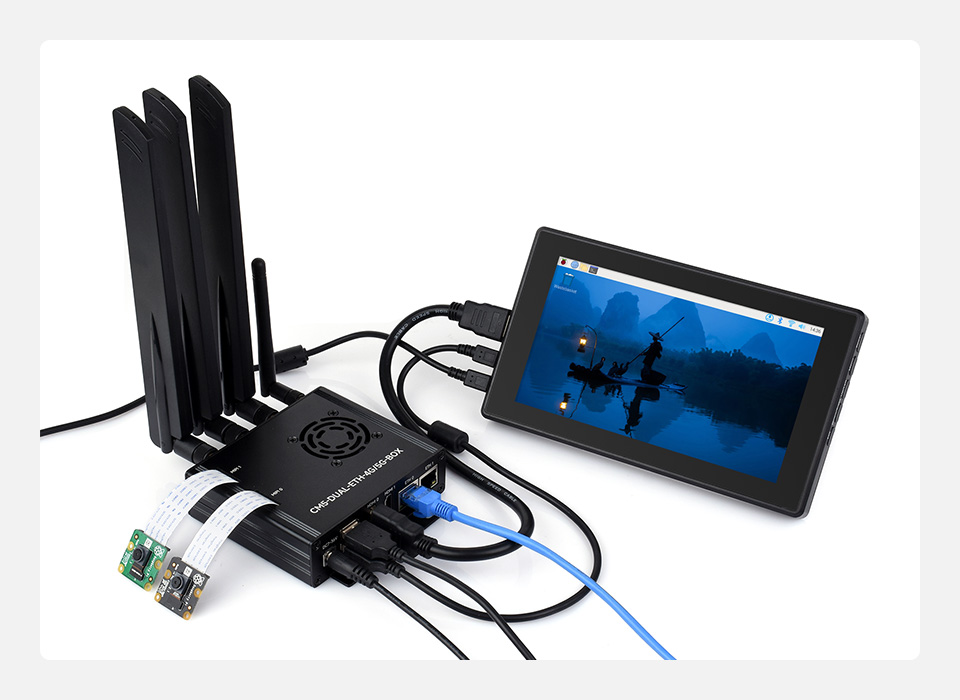

应用示例

适用于远程通信的树莓派应用或者其他工业场合

CM5 计算模块又网口主机应用示例

说明：本产品不包含图中的显示屏、摄像头模块，
如有需要请另行购买

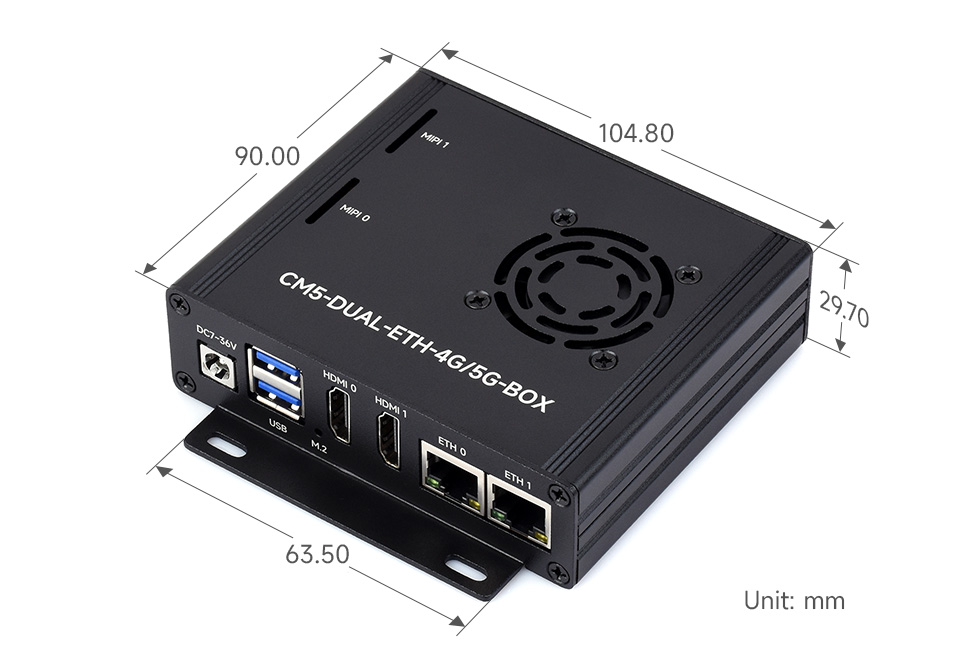

外形尺寸

树莓派 CM5 双网口扩展板外形尺寸 树莓派 CM5 双网口扩展板外形尺寸

关于 CM5 的简介

树莓派 Compute Module 5 计算模块说明

全新升级，更强大的 CM5

  • CPU 升级为 BCM2712，四核 Cortex-A76 64 位处理器，性能更强劲
  • 更多内存选择：2GB / 4GB / 8GB / 16GB
  • 更多 eMMC 选择：0GB (CM5 Lite) / 8GB / 16GB / 32GB / 64GB
  • 更高速的 eMMC 闪存，传输速率高达 200 Mbps
  • 无线模块选项，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，大部分兼容 CM4
  • 板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • PCIe 接口扩展，可灵活添加相关模块

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： https://www.waveshare.net/wiki/CM5-DUAL-ETH-4G/5G-BASE

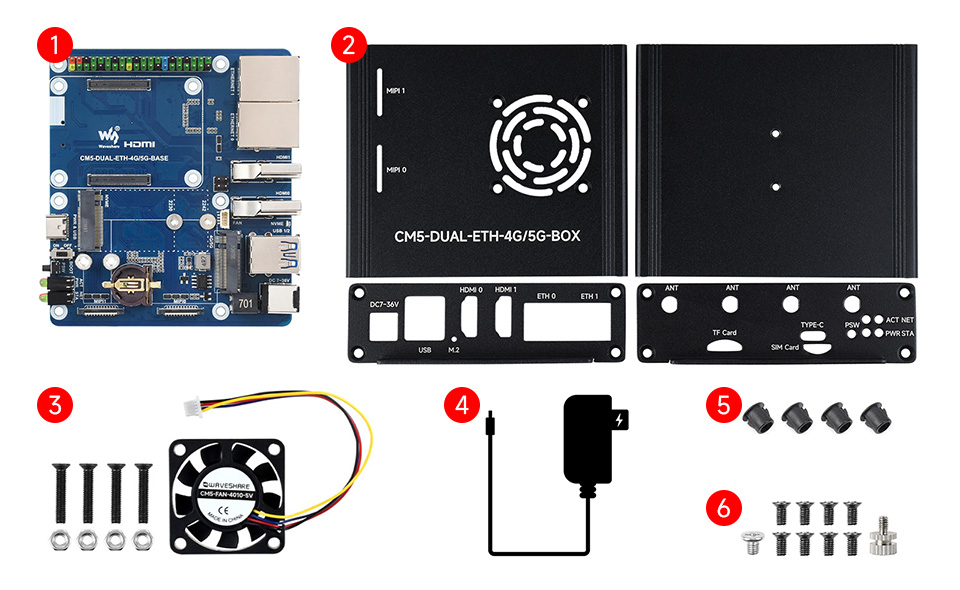

配置清单

CM4 计算模块又网口主机配置清单
  1. CM5-DUAL-ETH-4G/5G-BASE × 1
  2. 金属外壳 (上下盒) × 1
  3. CM5-FAN-4010-5V × 1
  1. 12V 4A 电源 × 1
  2. 胶塞 4PCS × 1
  3. 螺丝包 × 1
