Compute Module 4 微雪基础扩展板配件包 C 型

4路USB接口,2路HDMI接口,磨砂外壳 (内置风扇)
价格
原价
型号
CM4-IO-BASE-Acce C
SKU
20271
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

Compute Module 4 微雪基础扩展板配件包 C 型

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

CM4 底板配件包 C 型

基础扩展板整机套餐 (精简版) + USB HDMI 扩展板

通过 FFC 排线引出更多的 USB 和 HDMI 接口

CM4 底板配件包 C 型首图

配件包应用示例

CM4 底板配件包 C 型应用示例

CM4 计算模块迷你主机

专为树莓派 Compute Module 4 核心板设计

内置微雪迷你 IO 板精简版,简单组装即成主机,便捷快速

CM4 计算模块迷你主机主图

配套微雪迷你 IO 板精简版

量身打造,搭建属于你自己的树莓派 CM4 主机

CM4 计算模块迷你主机机箱内部构造

本产品不配套 Compute module 4天线,如有需要,请另行选购

底板参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
连接器 M.2 M KEY,支持通信模块或 NVME 固态硬盘
Raspberry Pi 40PIN GPIO 接口
USB USB 2.0 Type A × 2;FFC 引出接口 × 2
显示 MIPI DSI 接口 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2(含 FFC 引出接口 × 1),支持 4K 30fps 输出
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 不可调速、不可测速,5V
电源输入 5V
尺寸 85 × 56mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
DSI HDMI CSI RTC
风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C
2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶
千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板
千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆
千兆×2 2.0×1 5V
SH1.0
5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
百兆×1,
千兆×1
2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口
百兆×1,
千兆×1
M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口
千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆
千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
千兆×1 M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7~36V
5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展
千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V
带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机
千兆×2 M.2 M×2/
Mini-PCIe
3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机
千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用
7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机
千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜
千兆×1 2.0×2 12V 高清屏,语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明,通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

更多丰富的接口

搭载 CSI/DSI/FAN/HDMI/USB/RJ45 千兆网口/Micro SD 卡/M.2
等多种接口使用更方便

CM4 计算模块迷你主机机箱丰富的接口
CM4 计算模块迷你主机机箱丰富的接口

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印,方便查看

CM4 计算模块迷你主机细致的孔位设计

配套散热风扇

顶部预留通风口,内置风扇浑然一体,散热效果更好

CM4 计算模块迷你主机配套散热风扇

支持壁挂

两侧设计有壁挂孔位,安装固定更方便

CM4 计算模块迷你主机支持壁挂

应用示例

适用于双目视觉的树莓派应用或其他工业场合

CM4 计算模块迷你主机应用示例

说明:本产品不包含图中的显示屏摄像头模块天线
如有需要请另行购买

产品尺寸

CM4 计算模块迷你主机产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

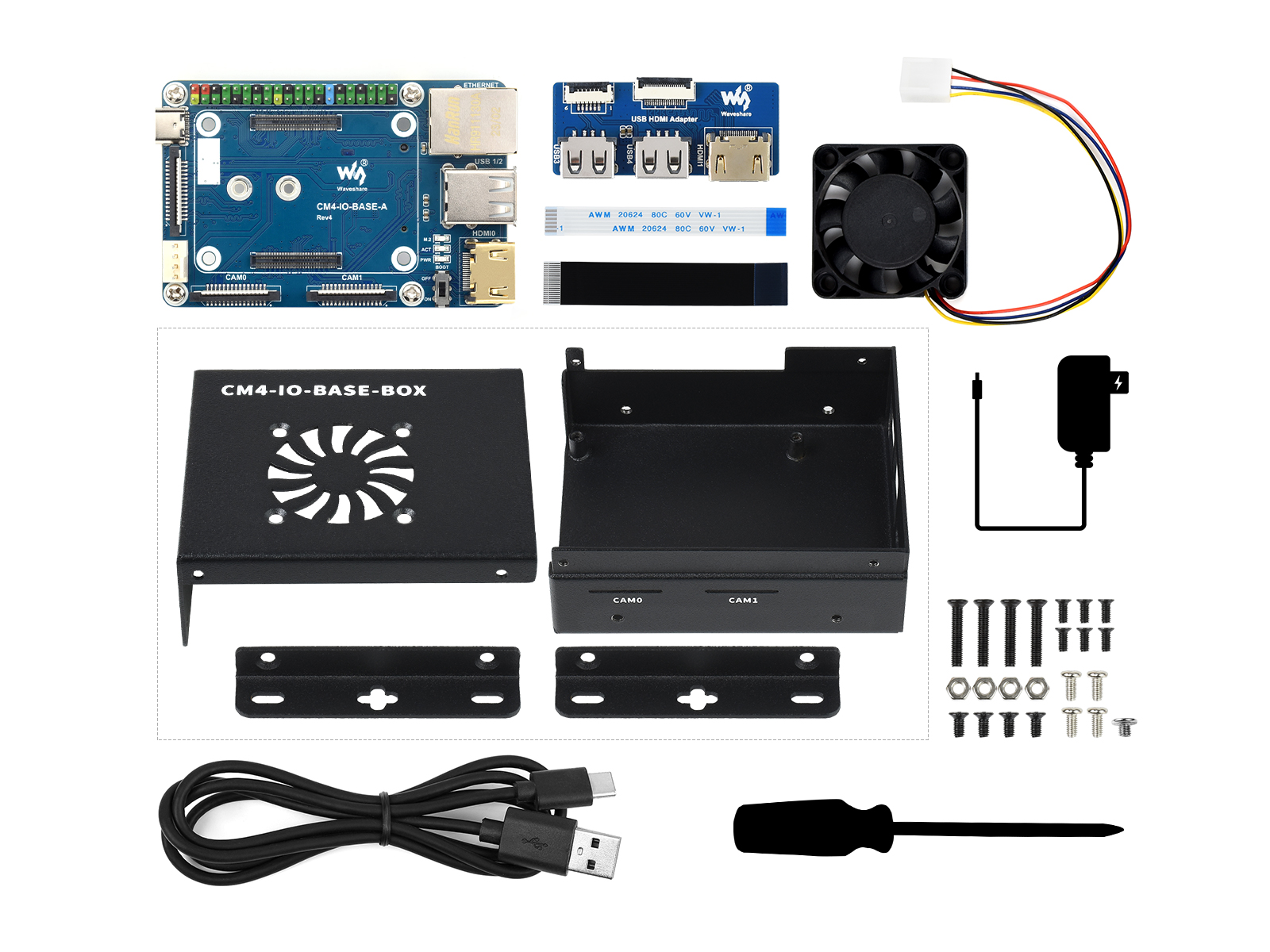

配置清单

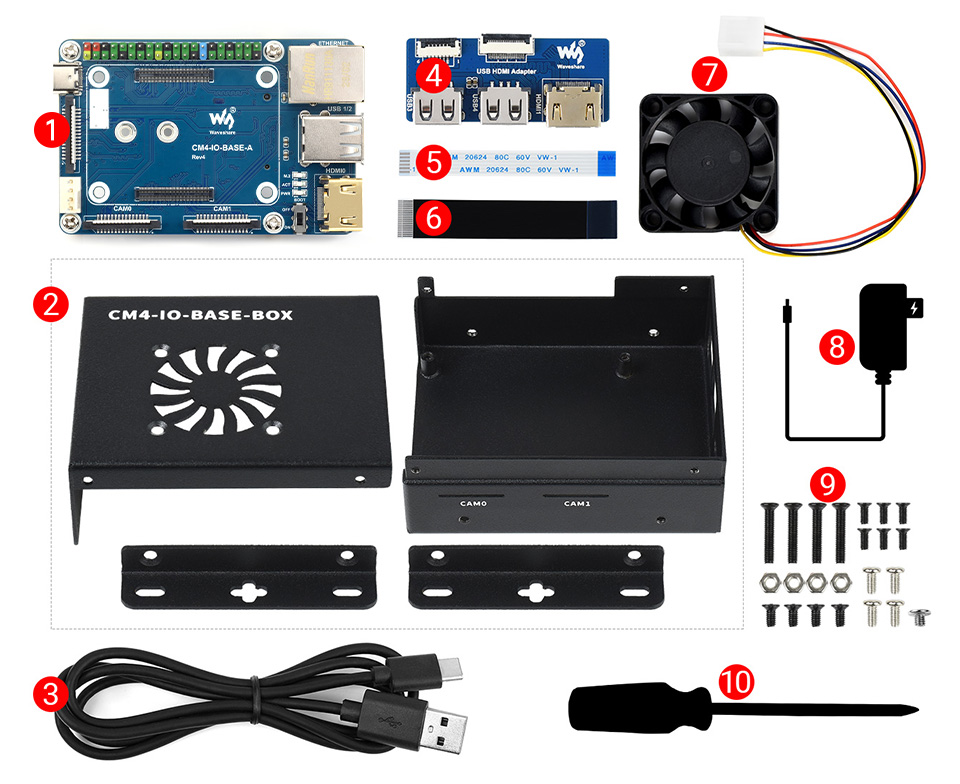

CM4 计算模块迷你主机配置清单
  1. CM4-IO-BASE-A × 1
  2. 金属外壳 (上下盒) × 1
  3. USB 线 type A 转 Type C (约 1 米) × 1
  4. USB-HDMI-Adapter × 1
  5. FFC 线 6PIN 1.0 间距 60mm × 1
  1. FFC 软排线 20PIN 0.5 间距 60mm × 1
  2. Fan-4010-PWM-5V × 1
  3. 5V 3A Type C 美规电源 × 1
  4. 螺丝包 × 1
  5. 螺丝刀 × 1
