树莓派CM4双网口四路隔离型RS485主机 千兆以太网USB 2.0

隔离型 RS485 × 4;USB 2.0 × 2;HDMI 接口
价格
原价
型号
CM4-ETH-RS485-BOX-B
SKU
22239
品牌
Waveshare
套餐选择
裸板 整机 (裸板+外壳+电源)
价格参考
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

树莓派CM4双网口四路隔离型RS485主机 千兆以太网USB 2.0

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

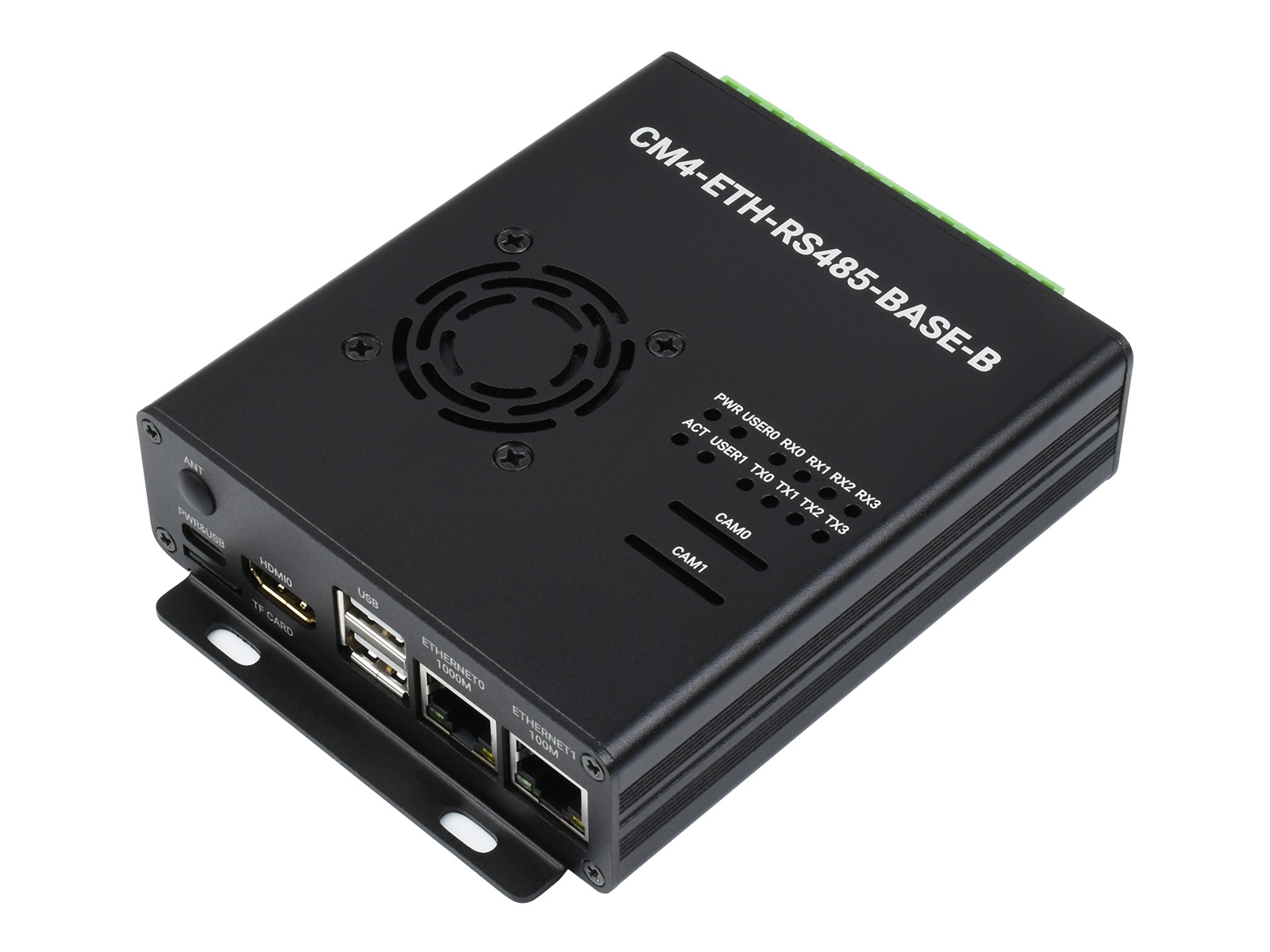

CM4 双网口四路 RS485 主机

专为树莓派 Compute Module 4 核心板设计

CM4 双网口四路 RS485 主机主图

配套微雪双网口四路
RS485 扩展板

量身打造,搭建属于你自己的树莓派 CM4 主机

CM4 双网口四路 RS485 主机机箱内部构造<

本产品不配套 Compute module 4,如有需要,请另行选购

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口 × 1;百兆以太网 RJ45 接口 × 1
USB USB 2.0 Type A 接口 × 2
连接器 隔离型 RS485 × 4;电源端子 × 1
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 1,支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇 可调速、5V
指示灯 电源指示灯 × 1,CM4 状态指示灯 × 1,用户自定义指示灯 × 2,RS485 通信指示灯 × 8
电源输入 7-36V
尺寸 123 × 98 × 32mm

更多丰富的接口

CM4 双网口四路 RS485 主机

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印,方便查看

CM4 双网口四路 RS485 主机细致的孔位设计

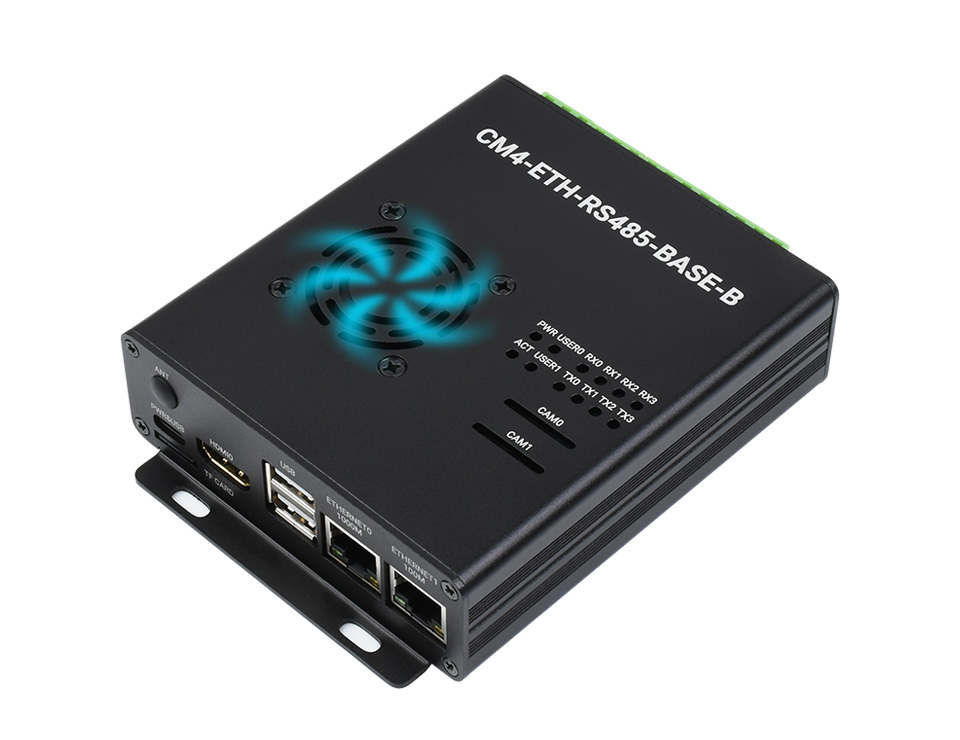

配套散热风扇

顶部预留通风口,内置风扇浑然一体,散热效果更好

CM4 双网口四路 RS485 主机配套散热风扇

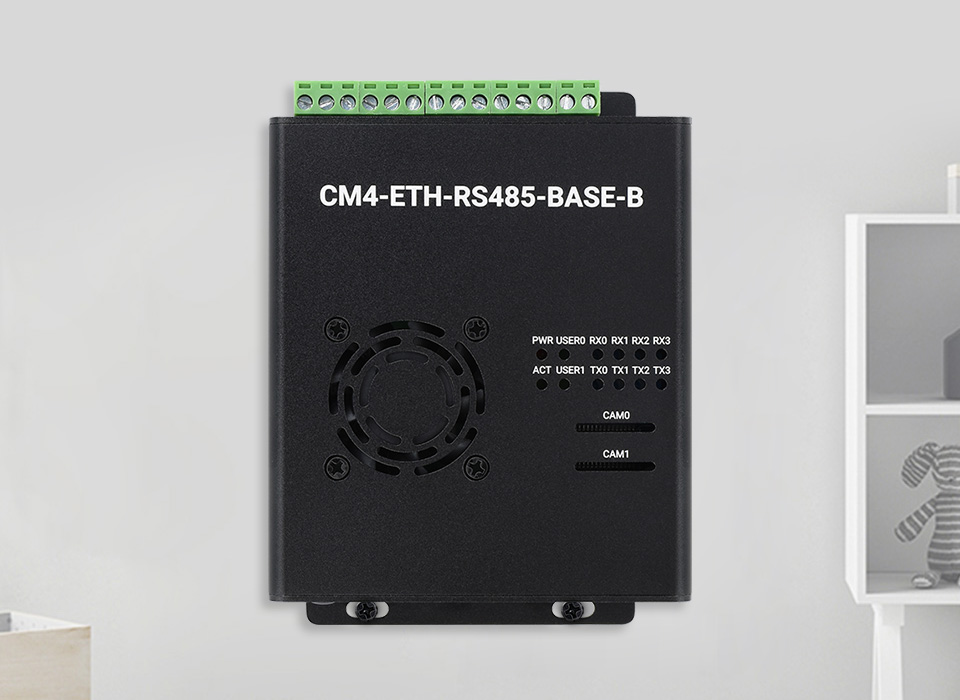

支持壁挂

两侧设计有壁挂孔位,安装固定更方便

CM4 双网口四路 RS485 主机支持壁挂

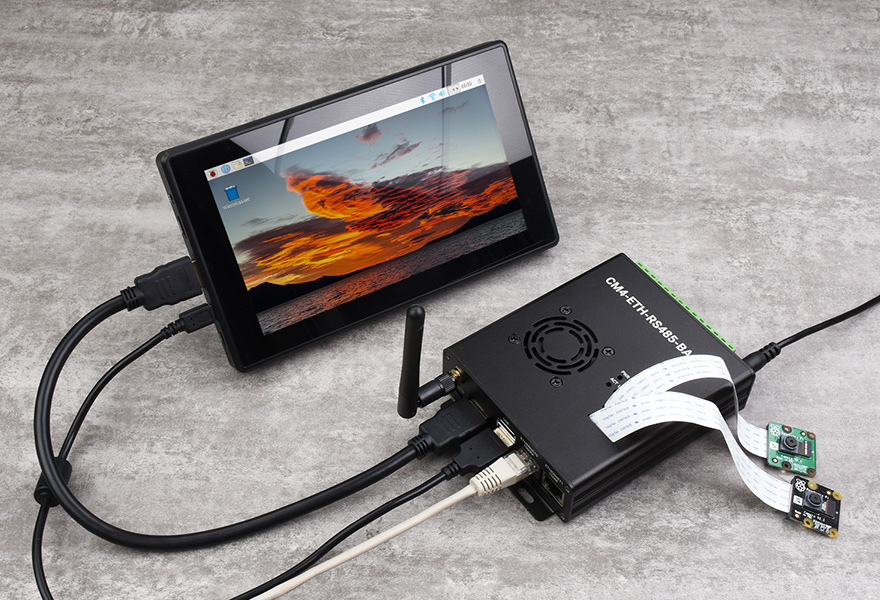

应用示例

适用于多路 RS485 通信的树莓派应用或其它工业场合

CM4 双网口四路 RS485 主机应用示例

说明:本产品不包含图中的显示屏摄像头模块天线
如有需要请另行购买

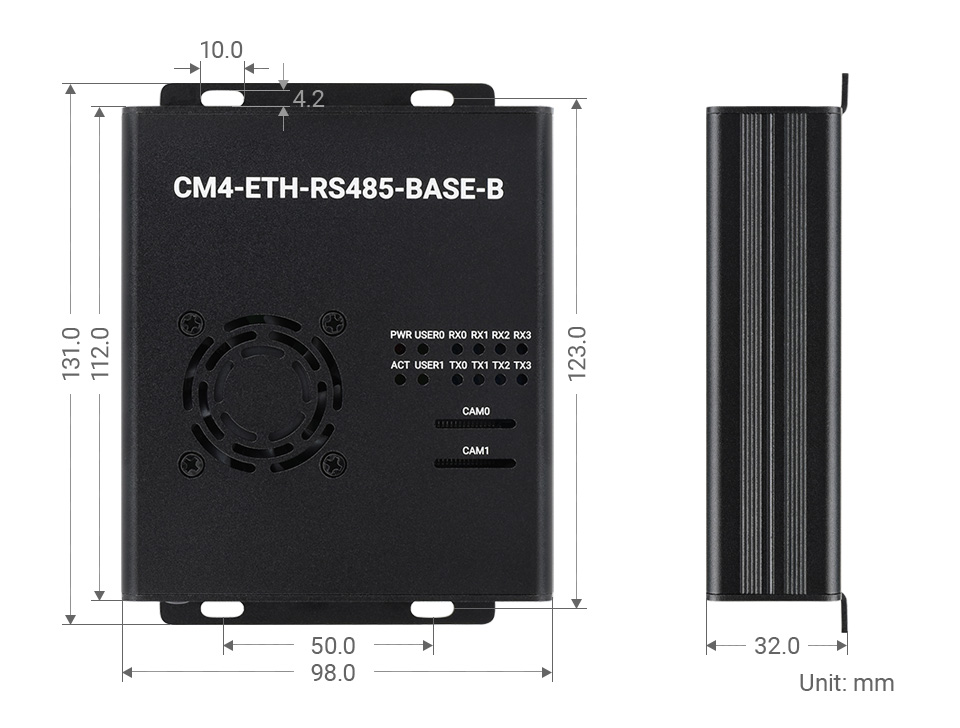

产品尺寸

CM4 双网口四路 RS485 主机产品尺寸

CM4 扩展板对比

接口数量及接口参数
产品 PoE 千兆
网口
40PIN
GPIO
PCIe USB DSI HDMI CSI RTC 风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 duino 板
Duino
M.2 M 2.0×1 5V 兼容 Arduino 接口
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
M.2 M 2.0×4 ×2 ×2 5V 5V 迷你
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
M.2 M 2.0×4 ×2 ×2 5V 5V 迷你
树莓派 CM4 触摸扩展板
触摸扩展板
M.2 M 2.0×4 5V IPS 屏幕
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
2.0×2 ×2 5V 7-36V 双网口
双千兆网口扩展板
双千兆网口
×2 3.0×3 ×2 ×2 5/12V 7-36V
物联网双千兆
物联网双千兆
×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7-36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
2.0×4 ×2 ×2 5/12V 7-36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
3.0×4 ×2 ×2 ×2 5/12V 7-36V
树莓派官方 CM4 IO 板
树莓派官方
Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7-36V
5G/4G 接口; RS485; CAN; 导轨安装
5 寸触摸屏一体机套件
5 寸一体机
M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
M.2 M 2.0×4 占用 占用 5/12V
占用
7-36V 摄像头; 触控; 喇叭
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

CM4 计算模块又网口主机配置清单
  1. CM4-ETH-RS485-BASE-B × 1
  2. 金属外壳 (上下盒) × 1
  3. 散热风扇 × 1
  4. 12V 2A 电源 × 1
  1. 螺丝刀 × 1
  2. 扣式塞头 × 1
  3. 螺丝包 × 1

保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明


若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
