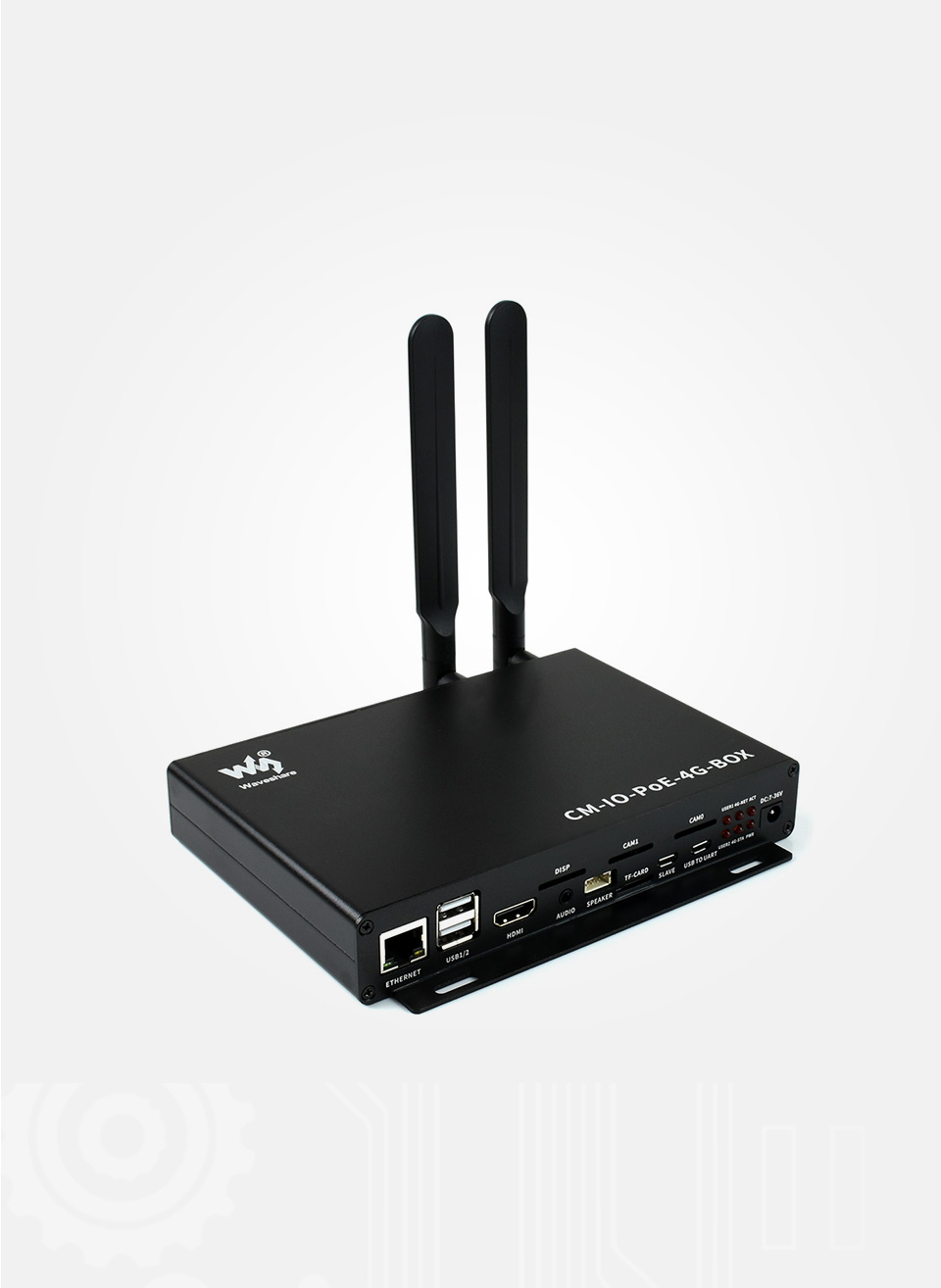

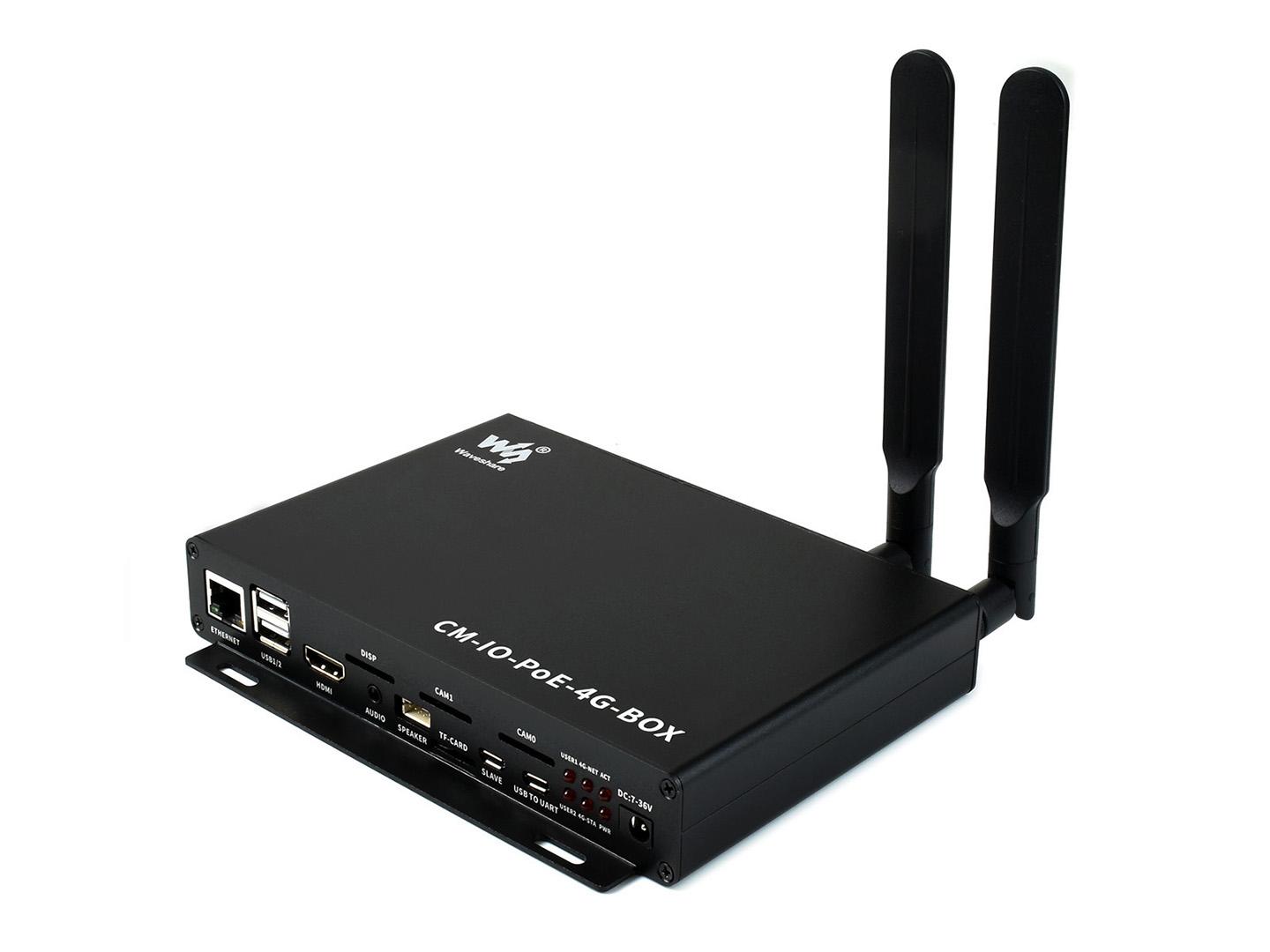

树莓派工业级物联网工控主机
适用于各种工业物联网应用
兼容 CM3 / CM3 Lite / CM3+ / CM3+ Lite基于树莓派计算模块设计的工业级主机，支持全球通 4G/3G/2G 蜂窝、PoE 以太网和 WiFi 等网络通信，扩展了多种工业隔离型接口资源，比如：CAN，RS485，RS232，ADC，GPIO 等等，功能强大，便于各种工业物联网应用。
产品特性
- 兼容树莓派主板 CM3 / CM3 Lite / CM3+ / CM3+ Lite
- 板载 SIM7600G-H 模块，支持 4G/3G/2G，全球通用
- 板载 10/100M 自适应以太网口，支持 PoE 以太网供电
- 板载 WiFi 网卡，支持 2.4GHz WiFi 联网
- 板载 USB HUB 和 USB TO UART，方便接入更多的 USB 设备和通讯
- 板载 CAN/RS485/RS232/ADC/GPIO/RTC 等多种工业隔离型接口资源
- 板载 HDMI/DSI/CSI 等多种音视频接口
产品参数
| 网络通信 | ||
|---|---|---|
| 以太网 | 支持 10/100M 自适应，支持 PoE 以太网供电，RJ45 接口 | |
| 蜂窝通信 | 支持 4G/3G/2G，全球通用 (通过板载 SIM 卡插槽) | |
| WiFi | 支持 802.11b/g/n，2.4GHz | |
| 视频/音频输入输出 | ||
| 摄像头接口 | CSI 接口，支持 2 路同时使用 | |
| HDMI 接口 | HDMI 高清接口 | |
| DSI 接口 | DSI 接口，可接入树莓派 DSI 显示屏 | |
| 音频接口 | 3.5mm 音频接口，立体声输出 | |
| 喇叭接口 | 4PIN 喇叭接口，可外接 8 欧 5W 喇叭 | |
| 工业隔离型接口 | ||
| 1 × RS232 | DR9 公口，带隔离，带 TVS 管保护，浪涌和静电保护 | |
| 1 × RS485 | 接线端子，带隔离，提供 600W 防雷、浪涌和 15KV 静电保护，可设置 120Ω 终端电阻 | |
| 1 × CAN | 接线端子，带隔离，防雷和防静电，可设置 120Ω 终端电阻 | |
| 4 × GPIO | 接线端子，带隔离，2 路作为隔离输入，2 路作为隔离输出 | |
| 1 × ADC | 接线端子，带隔离，16位，860SPS | |
| 常用资源接口 | ||
| 2 × USB2.0 | USB type-A 接口 | |
| 1 × USB SLAVE | CM3 和 CM3+ 可通过此接口烧录系统镜像 | |
| 1 × USB TO UART | 默认与树莓派串口相连，可通过跳线帽设置 | |
| 1 × RTC | 实时时钟 | |
| 1 × Micro SD 卡槽 | 用于接入带系统的 Micro SD 卡 (CM3 Lite 或 CM3+ Lite) | |
| 1 × SIM 卡槽 | 可接入标准 SIM 卡 (4G/3G/2G 蜂窝通信用到) | |
| 其它参数 | ||
| 电源供电 | DC 7~36V 宽电压范围输入 | |
| 外壳 | 工业级铝合金外壳 | |
主机内部介绍
配套功能强大的工控底板，支持 PoE 以太网和 WiFi 等网络通信
多种工业隔离型接口资源
兼容树莓派 CM3 / CM3+ 系列主板
支持接入 Compute Module 3 / 3 Lite / 3+ / 3+ Lite 系列主板
板载多种重要资源，可外接显示屏、摄像头、USB 设备等
说明：本产品不配套树莓派计算模块，用户可根据需要另外选购
板载丰富的接口外设，使用方便
板载了 CAN/RS485/RS232/ADC/GPIO/RTC 等多种工业隔离型接口
支持 PoE 以太网
4G/3G/2G 和 WiFi 上网

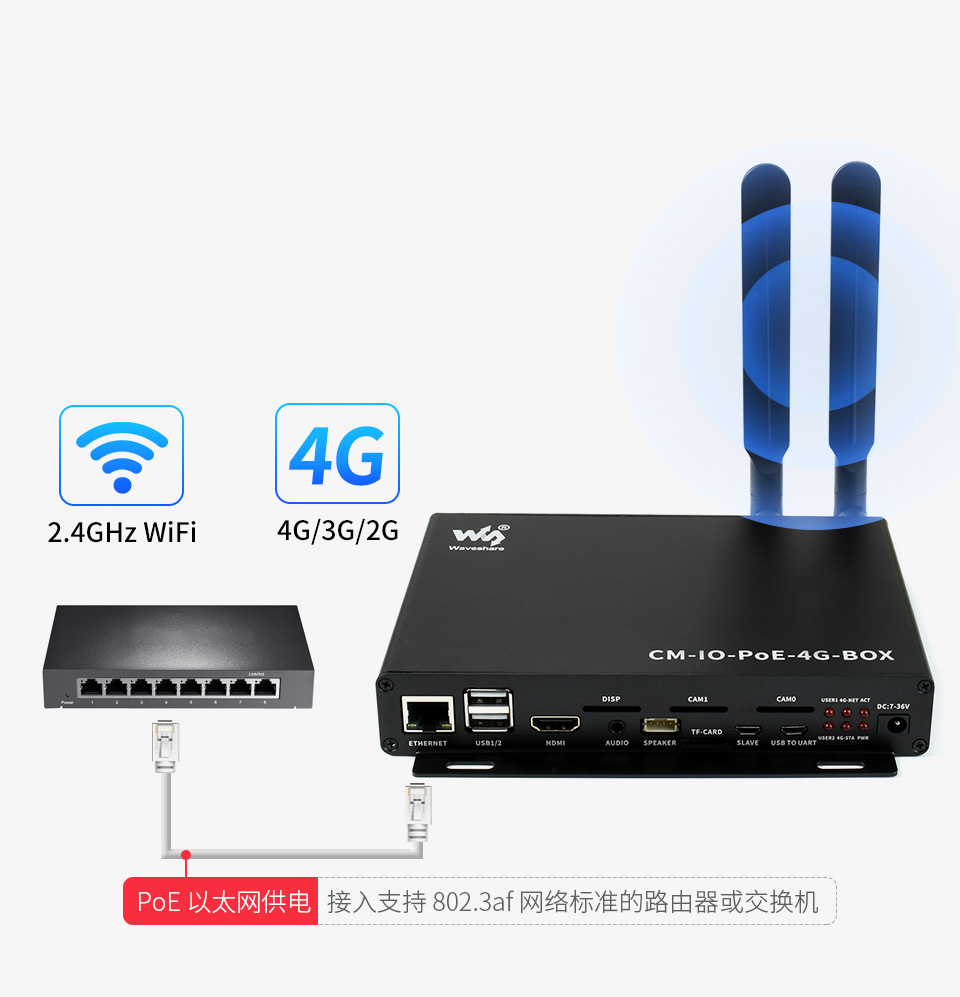

支持 PoE 以太网供电，支持 802.3af PoE 网络标准
支持 4G/3G/2G，全球通用，网速高可达 150Mbps
支持 2.4GHz WiFi 上网
铝合金散热，散热性强

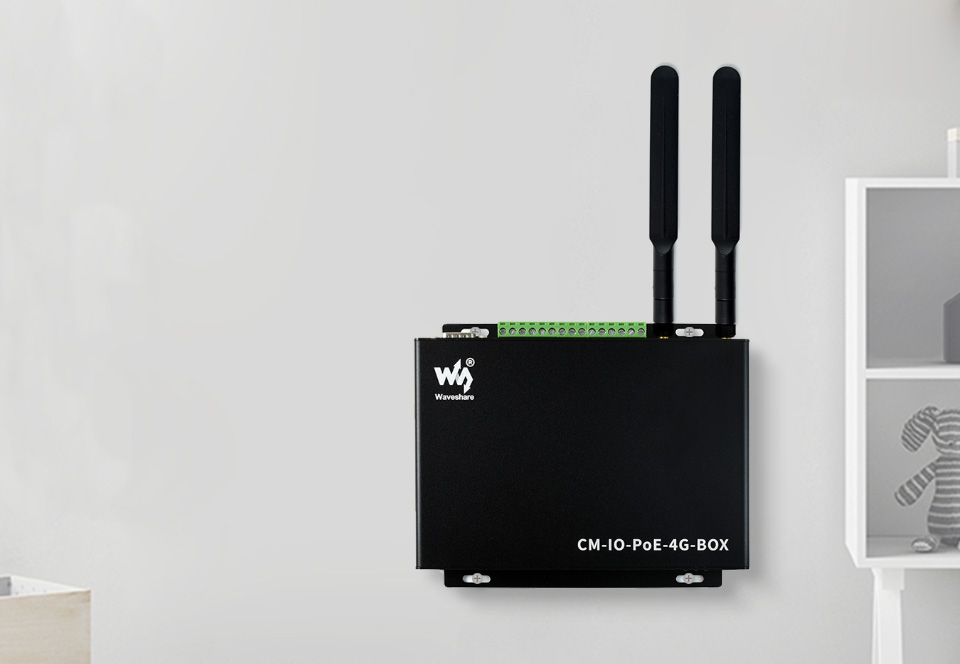

支持壁挂
两侧设计有壁挂孔位，安装固定更方便
应用示例
适用于双目视觉或需要PoE网口供电的树莓派应用或其他工业场合
说明：本产品不包含图中的显示屏和摄像头模块，如有需要请另行购买
资源简介

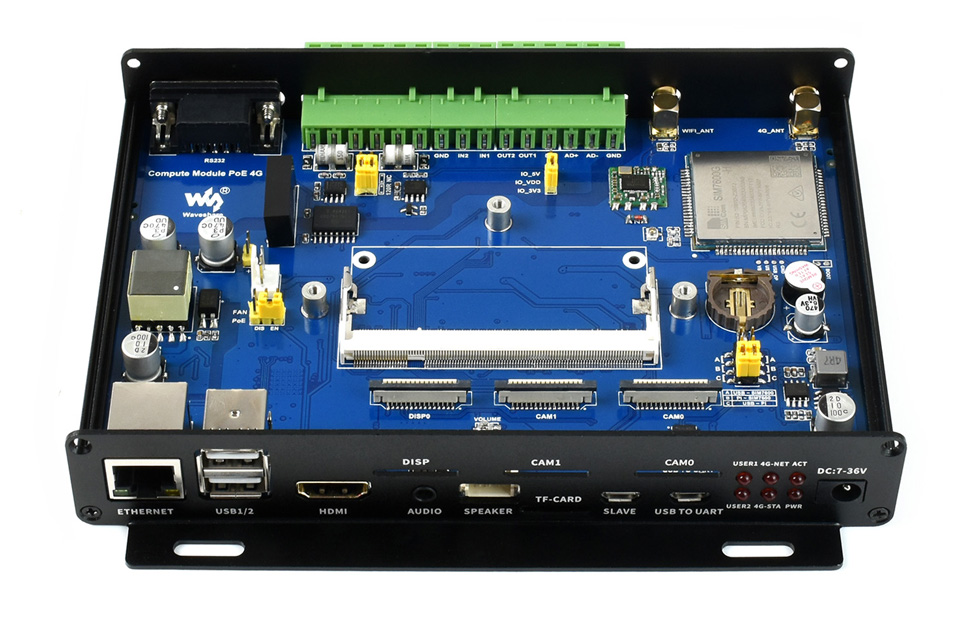

核心接口简介
- Compute Module 接口
可接入 CM3 / CM3 Lite / CM3+ / CM3+ Lite
- 10/100M 自适应以太网口
支持 PoE 以太网供电
- USB 接口
可接入各种 USB 设备
- HDMI 接口
可接入各种 HDMI 设备
- 3.5mm 耳机接口
- 双通道喇叭接口
可直接接入扬声器
- USB SLAVE 接口
CM3 和 CM3+ 可通过此接口烧录系统镜像
- USB TO UART 接口
方便进行串口调试
- DC 电源接口
可接入 7-36V 电源
- DSI 显示接口
可接入 Raspberry Pi LCD
- CSI 摄像头接口
可接入 Raspberry Pi Camera
- RTC 实时时钟供电电池座
需接入可充电锂电池 ML1220
- 4G 天线接口
- WiFi 天线接口
- 隔离 ADC
ADC 差分输入
- 隔离 5V 电源
最大输出电流 100mA
- 隔离 GPIO
可通过 GPIO 控制或检测设备
- 隔离 RS485 接口
可通过 RS485 接口通信
- 隔离 CAN 接口
可通过 CAN 接口通信
- 隔离 RS232 接口
可通过 232 接口通信
- SIM 卡槽
可接入标准 SIM 卡，用于 4G/3G/2G 上网
- Micro SD 卡槽
用于接入带系统的 Micro SD 卡，以启动 CM3 Lite / CM3+ Lite
器件简介
- SIM7600G-H 模组
支持 4G/3G/2G 通信和 GNSS 功能
- WiFi 模组
可连接 2.4G WiFi
- 蜂鸣器
- DS3231
高精度 RTC 芯片，I2C 接口
- 树莓派指示灯
ACT：树莓派工作状态指示灯
PWR：树莓派电源指示灯 - SIM7600G-H 指示灯
NET：网络指示灯
STA：状态指示灯 - 用户 LED
便于 I/O 输出测试或显示程序运行状态
跳线说明
- 串口连接选择
- 音量调节
- PoE 使能控制
DIS (禁用 PoE 供电)
EN (使能 PoE 供电) - 隔离 IO 逻辑电压选择
- RS485 CAN 终端电阻选择
外形尺寸
