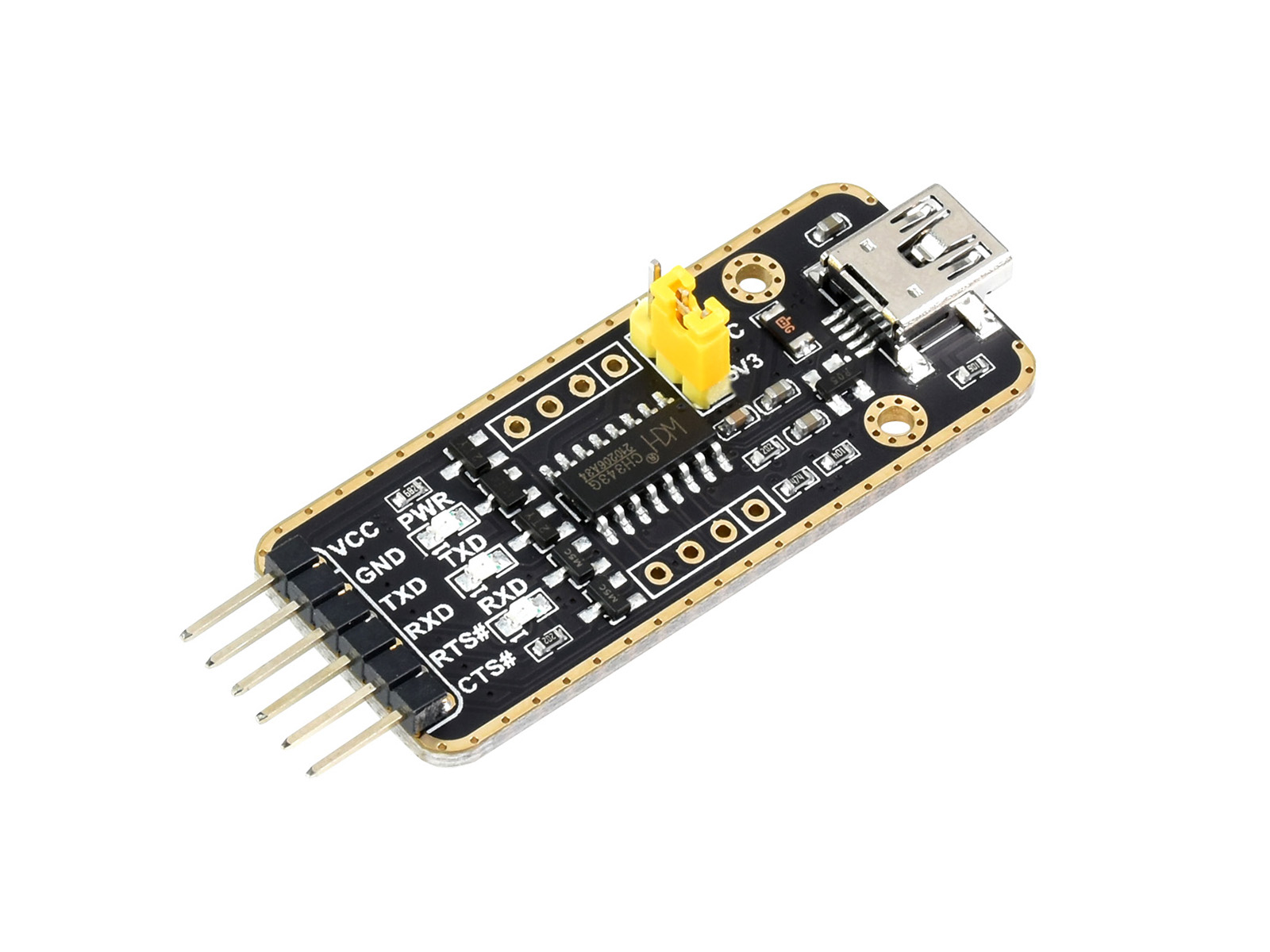

CH343 USB UART Board (mini)
SKU
21440
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

UART 通用串口通信模块

传输稳定 | 多设备适用 | 多系统兼容

工业级 4 路 USB 集线器主图

产品特性

  • 采用新版 CH343G 芯片,相比 CH340G,支持更高通信速率:可达 6Mbps;支持更多串口 IO 电平:5V/3.3V/2.5V/1.8V
  • 支持 Mac、Linux、Android、Windows 7/8/8.1/10/11
  • 板载自恢复保险丝和瞬态抑制二极管,防过流过压,防浪涌,防静电,提高抗冲击能力,通信稳定且安全
  • 板载 IO 保护电路,防浪涌,防静电,通信稳定且安全
  • 板载 TTL 串口 3.3V 和 5V 电平转换引脚,可切换 TTL 通信电平
  • 支持输出 3.3V/5V (模块由 USB 供电,须将跳线帽跳到 3.3V/5V)
  • 采用双面黑色沉金工艺,耐用且美观

产品参数

主机接口 USB
设备接口 UART
通信范围 50bps ~ 6Mbps
USB 接口 接口形式:mini-USB;micro-USB;USB Type-A;USB Type-C
接口保护:自恢复保险丝、ESD 静电保护
UART 接口 接口形式:6PIN 弯排针接口
接口保护:IO 保护二极管电路

多重保护电路,安全稳定

板载自恢复保险丝和瞬态抑制二极管,防过流过压,提高抗冲击能力;板载 IO 保护电路,防浪涌,防静电,通信稳定且安全

工业级 4 路 USB 集线器多重保护电路

多系统兼容

支持 Mac、Linux、Android、Windows 7/8/8.1/10/11 等系统

工业级 4 路 USB 集线器工业级 USB HUB 芯片

接口简介

工业级 4 路 USB 集线器应用环境
指示灯简介
PWR 电源指示灯,接入 USB,检测到电压则亮灯
RXD 接收指示灯,有数据从设备接口发回时亮灯
TXD 发送指示灯,有数据从 USB 口发出时亮灯

引脚说明

工业级 4 路 USB 集线器应用环境
VCC 可对外接的设备提供 5V 或 3.3V 电压(通过跳线帽设置)
GND 接 GND
TXD 接 MCU.RXD
RXD 接 MCU.TXD
RTS# 接 MCU.CTS
CTS# 接 MCU.RTS

多款 USB 接口可选

工业级 4 路 USB 集线器产品尺寸

产品尺寸

工业级 4 路 USB 集线器产品尺寸

资料及服务

配置清单

  1. CH343 USB UART Board (mini) × 1
  2. 杜邦线 散头 6PIN转自定义 × 1
