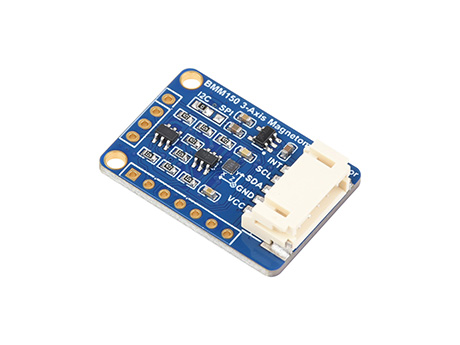

BMM150 三轴地磁传感器
适用于指南针，电子罗盘应用
支持 Raspberry Pi / Pico / Arduino / ESP32 多平台主板

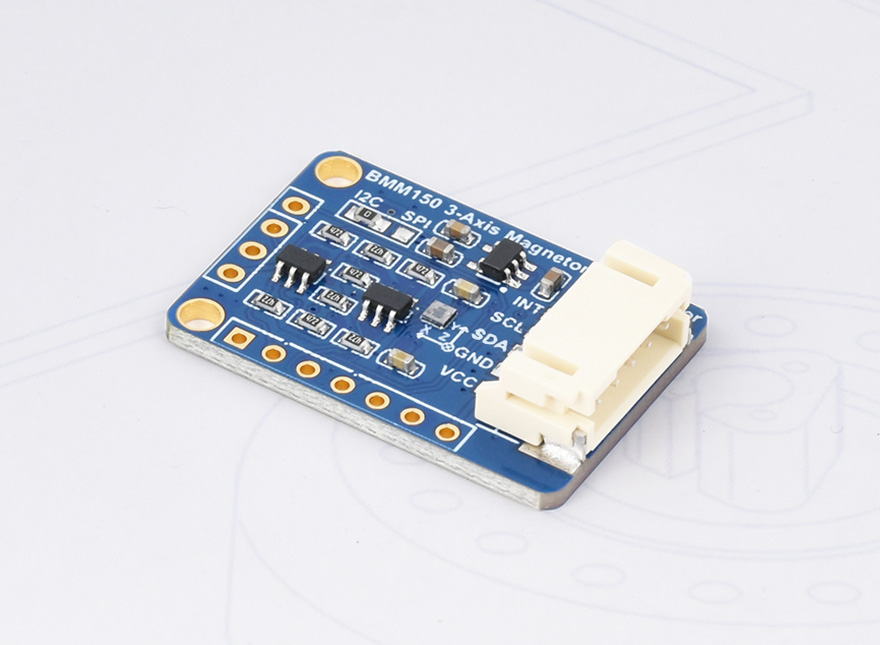

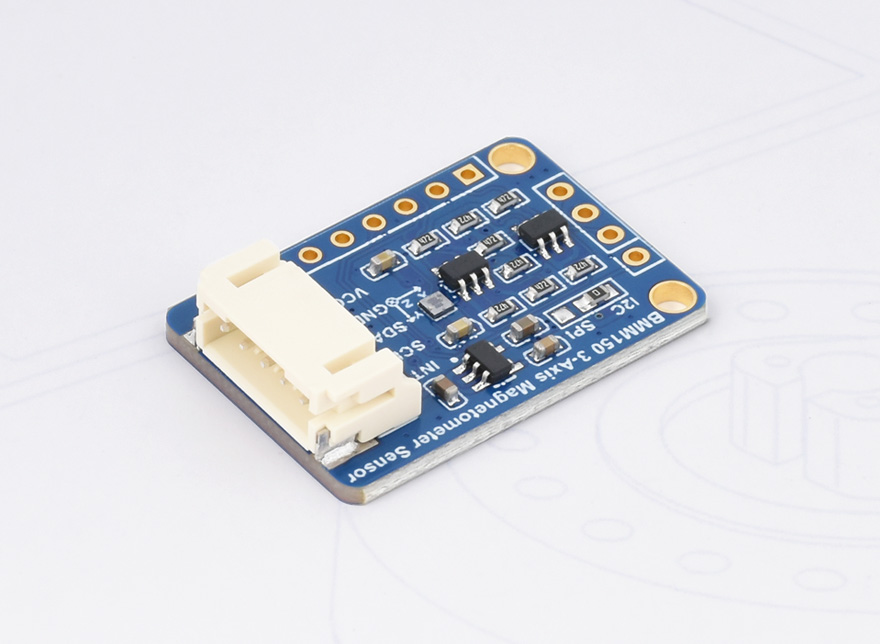

![BMM150 三轴地磁传感器]()
本产品是基于 BMM150 的数字罗盘传感器，它允许在三个垂直轴上测量磁场，支持 I2C 和 SPI 接口，可应用于机器人导航和定位、电子罗盘、磁航向设备等。
产品特性
- 板载 BMM150 传感器，可在三个垂直轴上测量磁场
- 支持 I2C/SPI 接口通信，默认为 I2C 接口，可通过焊盘设置为 SPI 接口
- 板载电平转换电路，可兼容 3.3V/5V 的工作电平
- 提供完善的配套资料手册 (Raspberry Pi / Pico / Arduino / ESP32 等示例程序和用户手册等)
产品参数
| 通信接口 |
I2C / SPI (默认为 I2C) |
| 供电电压 |
3.3V~5V |
| 磁力测量范围 |
±1300μT(x, y 轴), ±2500μT(z 轴) |
| 分辨率 |
0.3μT |
| 工作温度 |
-40℃ ~ +85 ℃ |
| 产品尺寸 |
29 × 20mm |
支持 I2C 和 SPI 控制接口
可接入 Raspberry Pi / Pico / Arduino / ESP32 等主控板

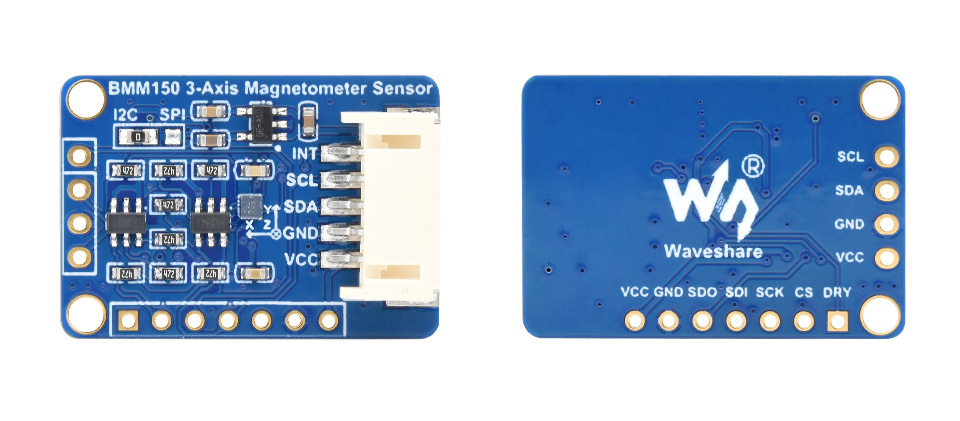

![BMM150 三轴地磁传感器控制接口]()
| 功能名称 |
I2C 接口 |
|
功能名称 |
SPI 接口 |
| VCC |
电源正，可接入 3.3V/5V 供电 |
VCC |
电源正，可接入 3.3V/5V 供电 |
| GND |
电源地 |
GND |
电源地 |
| SDA |
I2C 数据线 |
SDO |
SPI 数据线接主机 MISO |
| SCL |
I2C 时钟线 |
SDI |
SPI 数据线接主机 MOSI |
| INT |
中断输出引脚，可接 I/O 口 |
SCK |
SPI 时钟输入 |
|
|
CS |
片选信号输入，可接 I/O 口 |
|
|
DRY |
数据收发准备状态，可接 I/O 口 |
产品尺寸
![BMM150 三轴地磁传感器产品尺寸]()
