Accessory Shield简介

【一分钟自我介绍】

我是一款兼容Arduino的外围扩展板，集多种常用外围于一体。如果你觉得使用很多功能单一的模块太累赘，那可以看下我是否适合你。

【我的关键配置】
  • 五向摇杆
  • 可调电位器
  • 蜂鸣器
  • 多彩LED
  • 温度传感器
  • 三轴加速度计
  • 高精度实时时钟
  • 0.96寸OLED
  • XBee接口
【我的特点】
  • 基于Arduino标准接口设计，兼容Arduino UNO、Leonardo、NUCLEO、XNUCLEO系列开发板
  • 使用方便，配套所有功能底层函数库，只需调用对应函数即可操作我的任意功能
  • 板载XBee接口，你可以接入XBee无线模块进行远程通信

资源简介

    [接口]
  1. Arduino接口
    方便接入各种带Arduino接口的主板
  2. XBee接口
    方便接入各种XBee通信模块

    3. [器件]
  3. 0.96inch OLED
    方便进行各种显示实验，分辨率128×64
  4. 多彩 LED
    红绿蓝三基色LED，可以显示256×256×256种颜色
  5. 蜂鸣器
    PWM连接，能演奏简单的音乐
  6. 10K可调电位器
  7. ADXL345
    三轴加速度计，测量范围可达±16g
  8. LM75BDP
    温度传感器，分辨率可达0.125℃

  1. 五向摇杆
    上、下、左、右和按下，共5种状态
  2. XBee 状态指示灯
  3. 电源指示灯
  4. XBee EASYLINK按键
  5. Arduino和XBee复位按键
  6. DS3231
    高精度实时时钟
  7. CR1220电池座
    实时时钟供电
  8. P9813
    RGB LED驱动芯片
    [跳线]
  1. 调试/通信配置跳线
    当选择TXD与TX，RXD与RX相连时，可使用上位机软件通过Arduino主控板串口对XBee通信模块进行调试和配置
    当选择TXD与RX，RXD与TX相连时，可通过Arduino主控板串口与XBee通信模块进行数据通信

Accessory Shield图示

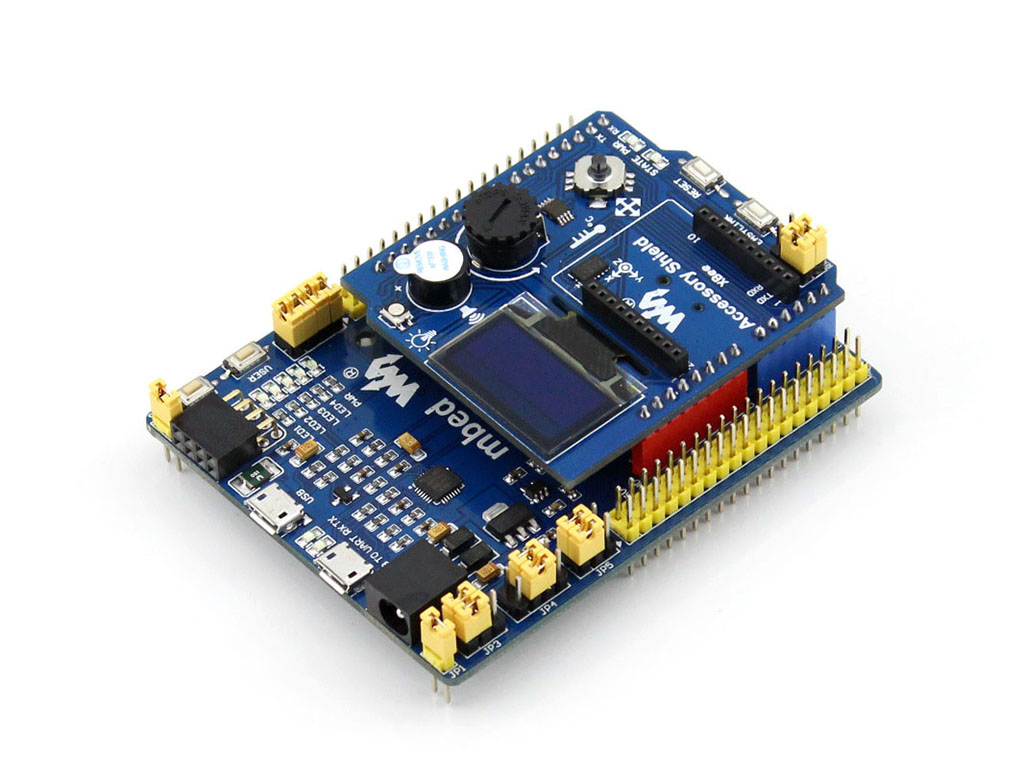

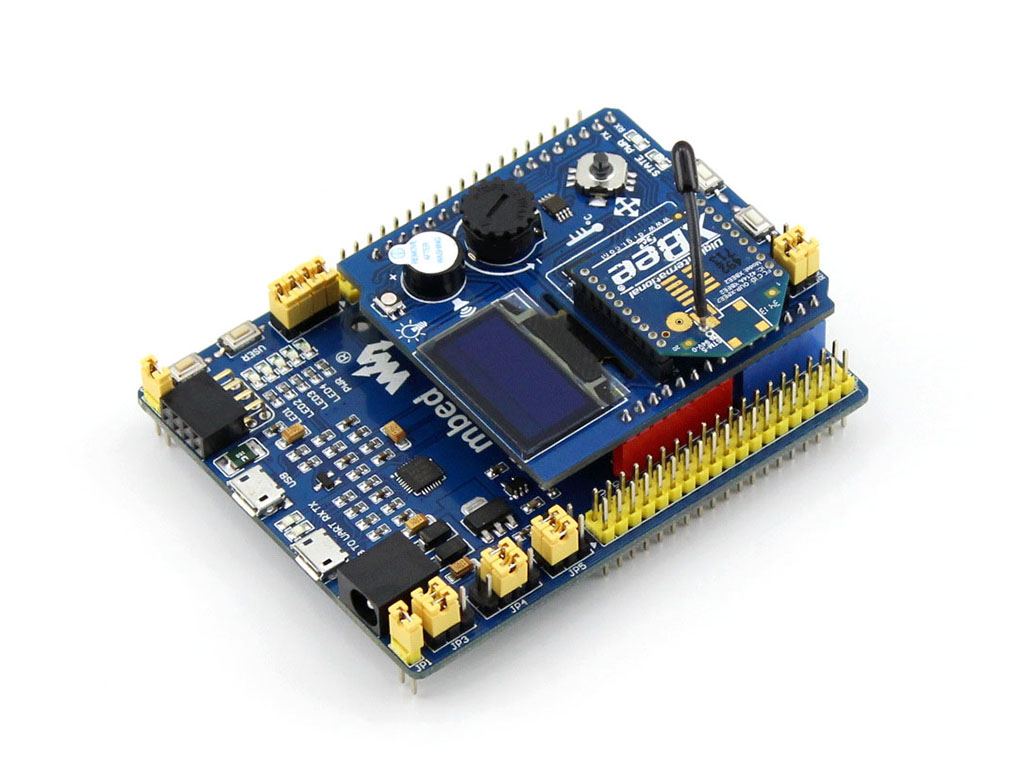

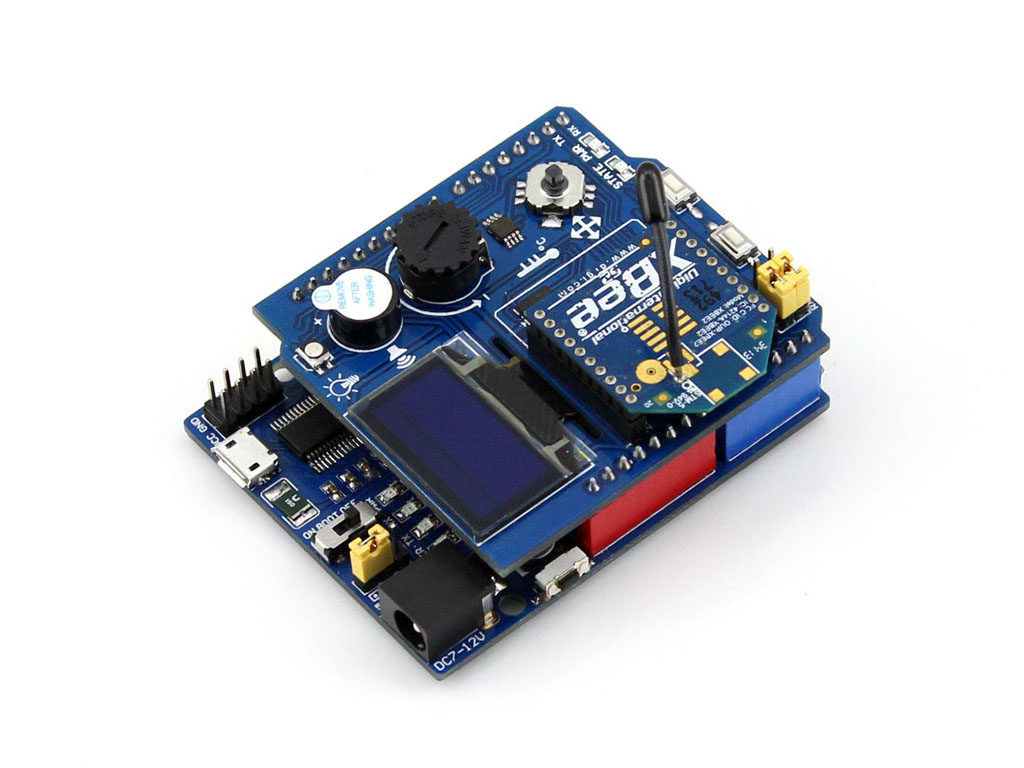

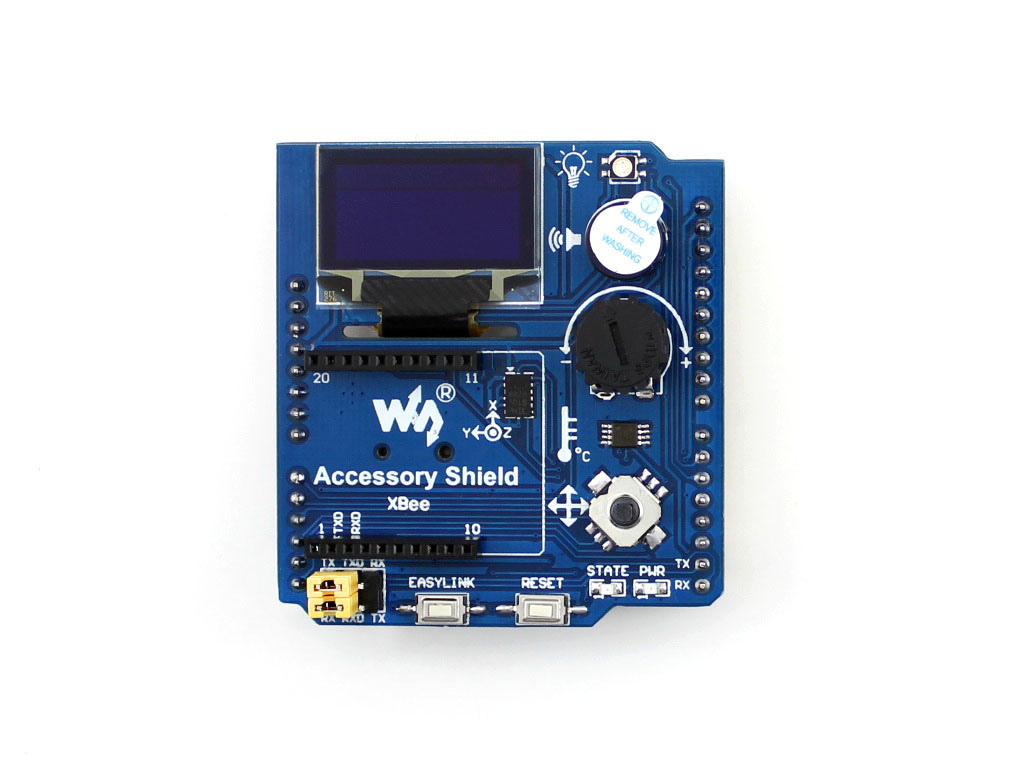

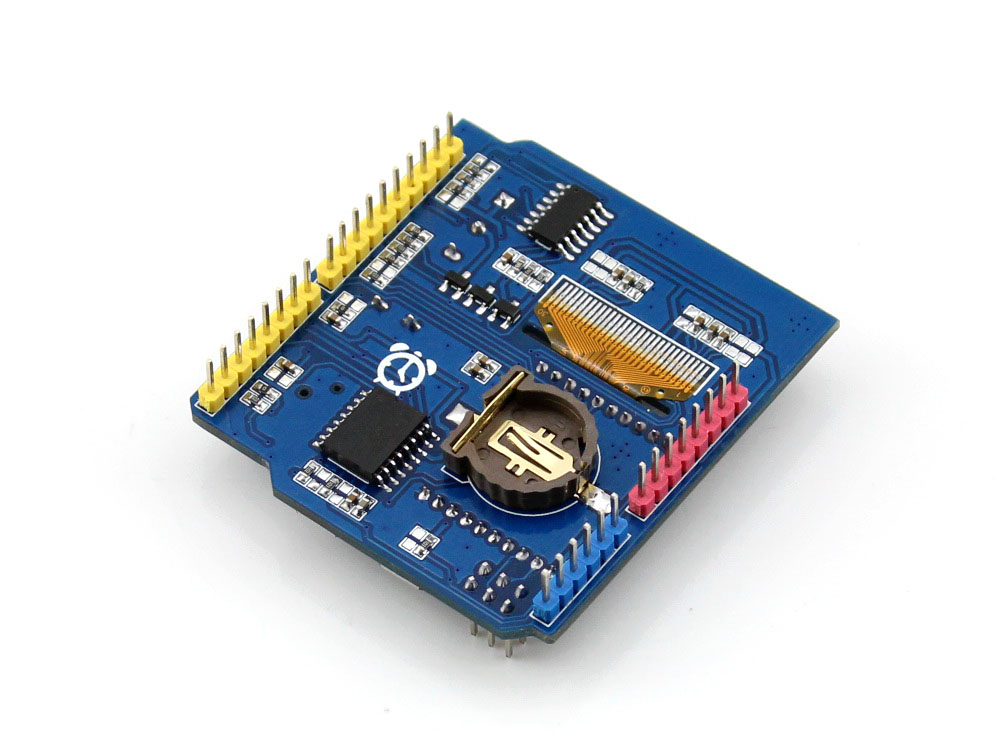

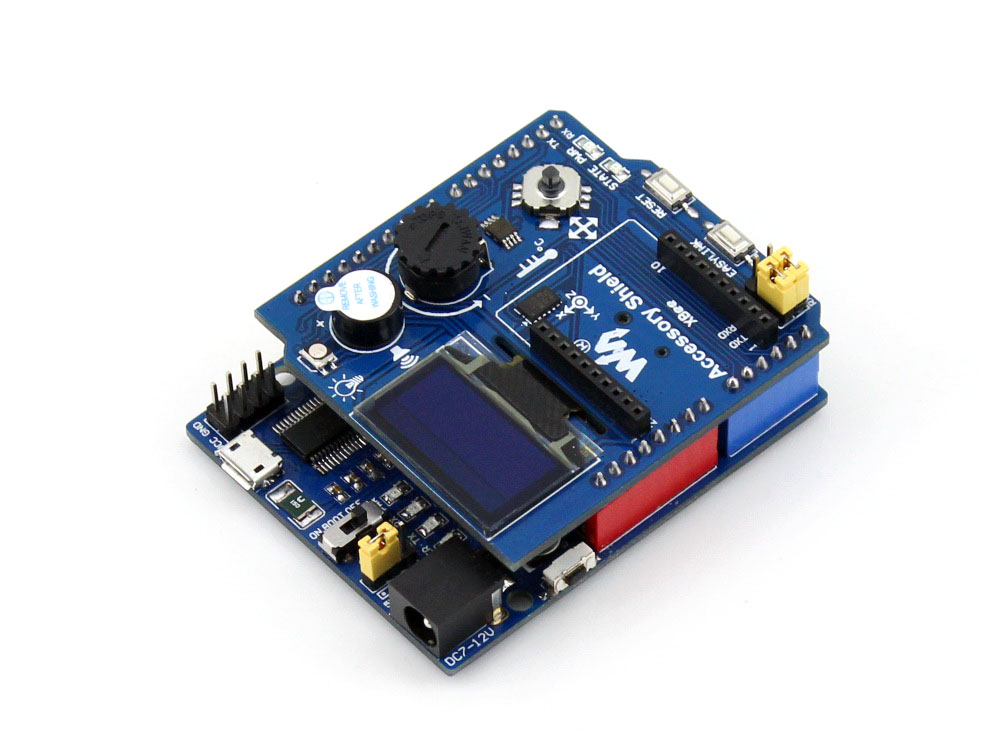

Arduino 扩展板斜视图 Arduino 扩展板斜视图背面 Arduino 扩展板正视图 Arduino 扩展板正视图背面 Arduino 扩展板接入XNUCLEO Arduino 扩展板接入XNUCLEO和XBee Arduino 扩展板接入UNO PLUS Arduino 扩展板接入UNO PLUS和XBee

Accessory Shield资料

资料包括：

  • 用户手册
  • 原理图
  • 示例程序
  • 开发软件
  • 开发资料

下载路径： www.waveshare.net/wiki/Accessory_Shield

配置清单

  1. Accessory Shield × 1
