AD775 概述

AD775是一款CMOS、低功耗、8位、20 MSPS采样模数转换器（ADC），内置采样功能和片内基准电压偏置电阻，可提供完整8位ADC解决方案。AD775采用流水线式或乒乓两步式Flash架构，可提供最高35 MHz的采样速率，同时保持极低的功耗（60 mW）。

AD775融合了出色的微分非线性（DNL）、高采样速率、低差分增益与相位误差、极低功耗以及+5 V单电源工作等特性，非常适合各种视频与图像采集应用，包括便携式设备应用。
AD775的参考电阻串可采用多种配置方式进行连接，以处理不同的输入范围。与传统的Flash型转换器相比，低输入电容（典型值为11 pF）提供易于驱动的输入负载。

AD775采用300 mil SOIC和400 mil塑料DIP两种封装，可在扩展的商用温度范围（-20°C至+75°C）内工作。

AD775 特性

• CMOS、8 位、20 MSPS采样模数转换器
• 低功耗：60 mW
• +5 V单电源工作
• 微分非线性：0.3 LSB
• 差分增益：1%
• 差分相位：0.5度
• 三态输出
• 片内基准电压偏置电阻
• 可调基准电压输入

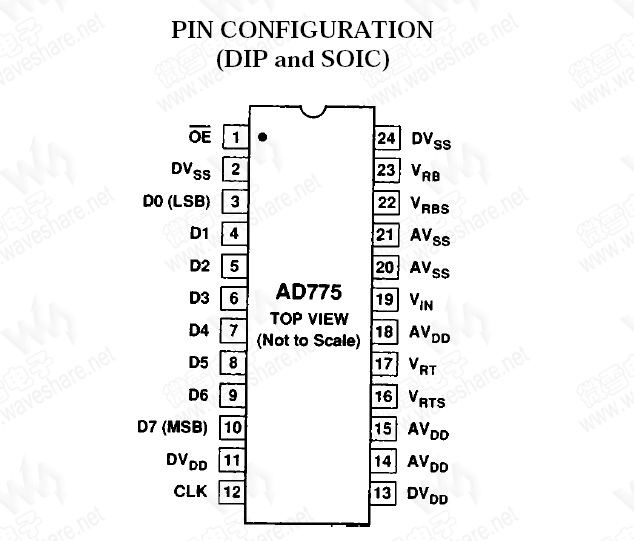

• 视频工业标准引脚排列
• 小型封装：
  - 24引脚300 Mil表面贴装SOIC
  - 24引脚400 Mil塑料DIP
