AS7341可见光谱传感器 多通道高精度 I2C 控制接口

色温测量、颜色检测、小巧精致

型号 AS7341 Spectral Color Sensor

SKU 19564

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

可见光谱传感器

多通道、高精度

具有色温测量和颜色检测等功能,是制作小巧精致的光谱分析仪的理想选择
支持 Arduino、STM32、Raspberry Pi 多平台主板

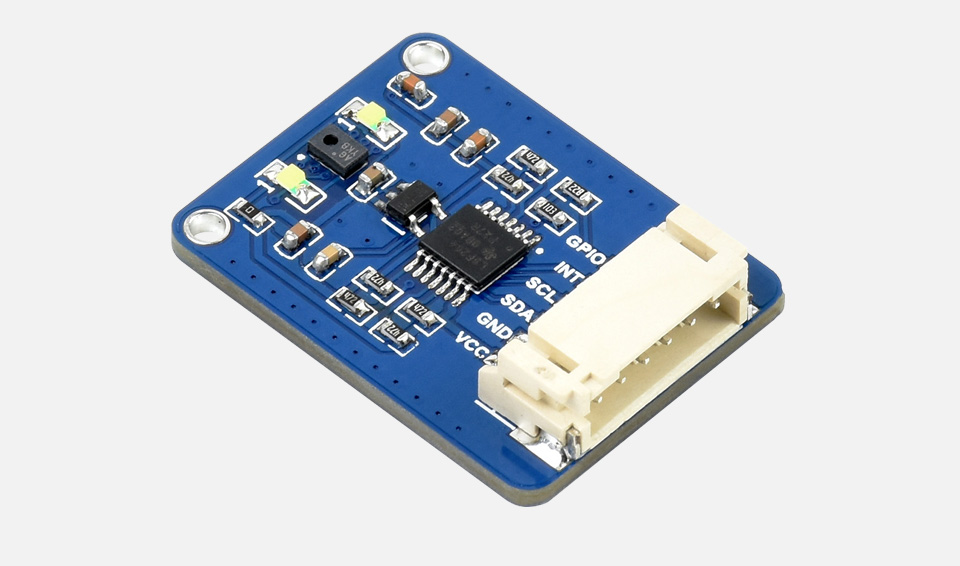

可见光谱传感器首图

产品特性

  • 板载 AS7341 芯片,内部集成了 8 个可见光通道、1 个闪烁通道、1 个近红外通道和 1 个未加滤光片的通道
  • 内置 6 个独立的 16 位 ADC,可以同时高效地处理数据
  • 集成了一个专用通道,可以检测特定频率的环境光闪烁
  • 板载了两颗高亮 LED,可在弱光环境下补光
  • 中断引脚可输出传感器 ADC 实时工作状态
  • 具有光谱中断检测,可编程上下限阈值
  • 带有通用输入/输出 GPIO 口
  • 板载电平转换电路,可兼容 3.3V/5V 的工作电平
  • 提供完善的配套资料手册 (Raspberry/Arduino/STM32 示例程序和用户手册等)

产品参数

传感器 AS7341 产品尺寸 30.5 × 23mm
通信接口 I2C 固定孔径 2.0mm
工作电压 3.3V/5V 逻辑电压 3.3V/5V

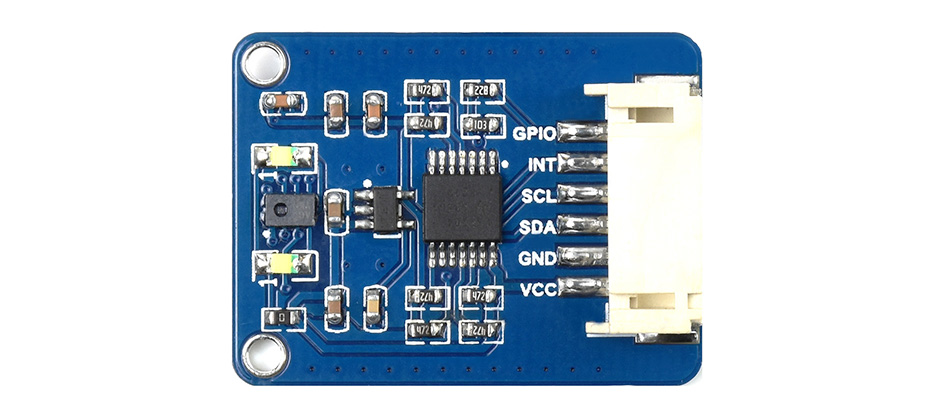

I2C 控制接口

可接入 Raspberry Pi/Arduino/STM32 等主控板

可见光谱传感器I2C 控制接口
VCC 电源正 (3.3V/5V 电源输入)
GND 电源地
SDA 接 MCU I2C 数据线
SCL 接 MCU I2C 时钟线
INT 测量中断输出
GPIO 通用输入/输出

硬件连接

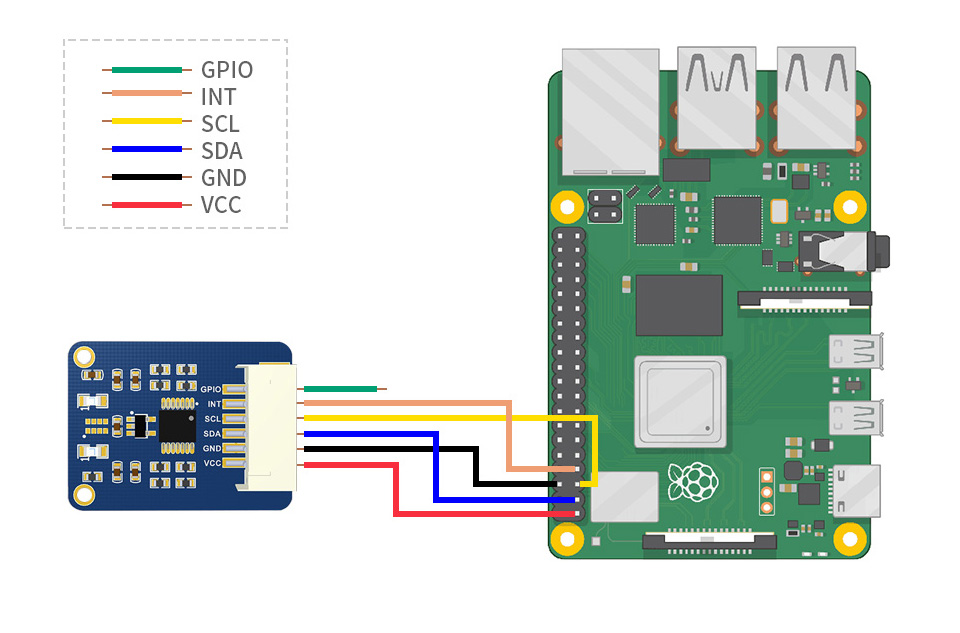

接入 Raspberry Pi 主板

可见光谱传感器接入Raspberry Pi主板

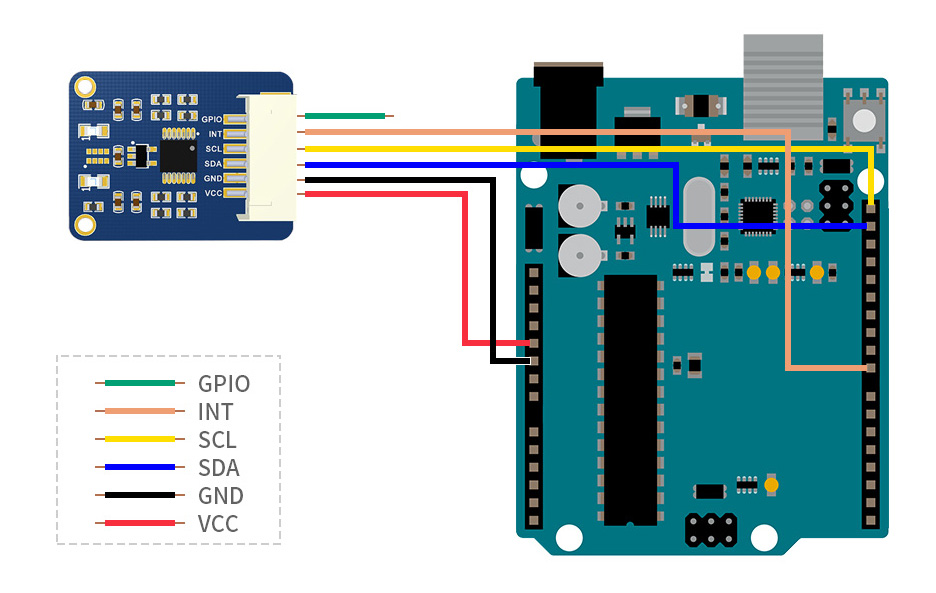

接入 Arduino 主板

可见光谱传感器接入Arduino主板

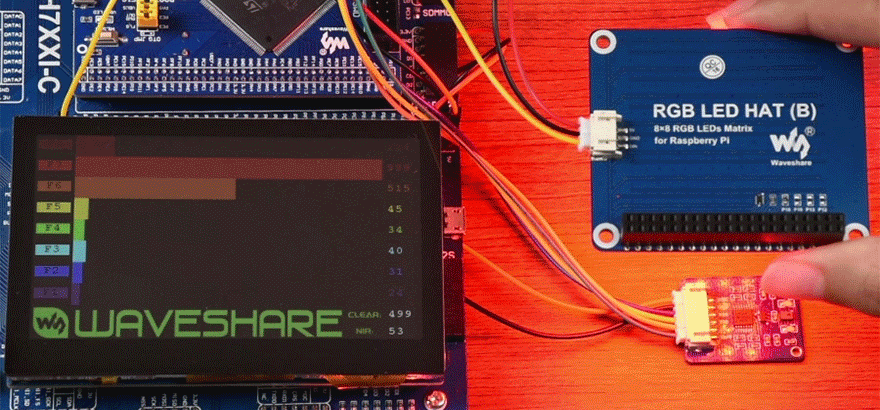

使用示例

可见光谱传感器使用示例

我的尺寸

5.83英寸电子墨水屏尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

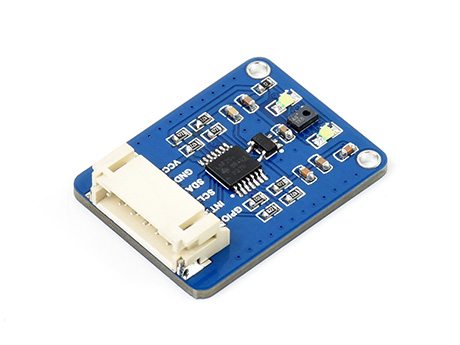

  1. AS7341 Spectral Color Sensor × 1
  2. PH2.0 6PIN连接线 20cm × 1
