串口服务器八路 RS485 转 RJ45 以太网模块 八通道 RS485 独立工作 导轨式工业隔离型串口模块 双向透明传输 Modbus网关 普通网口

导轨型 / 壁挂型
工业隔离八串口服务器

8 路 RS485 转以太网，支持 Modbus / MQTT / JSON，金属导轨外壳

产品特性

本产品是一款工业级多功能合一的串口设备数据采集器 / 物联网网关，配备八路 RS485 和以太网接口 (可选带 PoE 功能版本)。其设计独特，体积小巧，安装方便，性价比高，适用于数据采集、物联网网关、安防物联网和智能仪表监控等领域，满足不同应用场景的各种需求。

版本选择

8-CH RS485 TO ETH (B)

8 路 RS485 + 普通网口 + 电气隔离

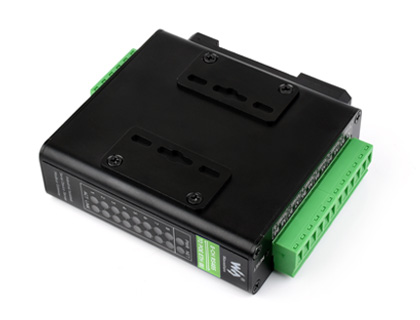

8-CH RS485 TO POE ETH (B)

8 路 RS485 + PoE 网口 + 电气隔离

产品参数

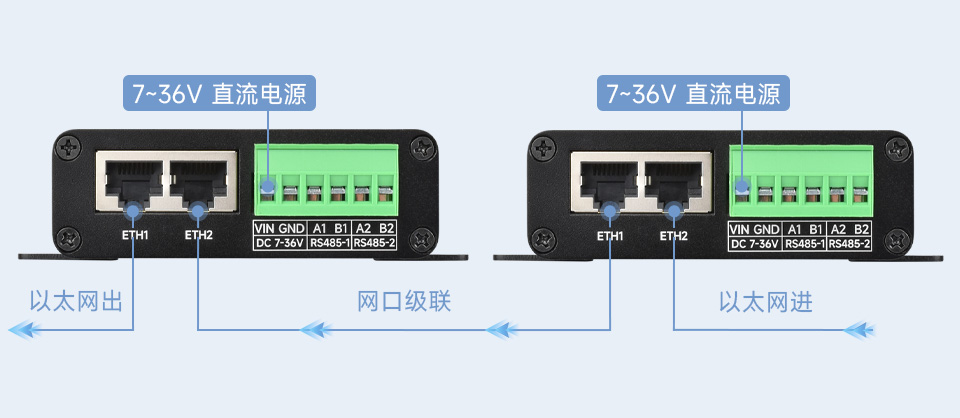

支持网口级联通讯和
PoE 级联供电

板载 2 路网口，均可用于网口通讯和级联，
可任接一路用于双串口服务器网口通信，另一路用于级联或给其他设备联网

基本功能

实现八路 RS485 转以太网双向透明传输功能

多种方式供电

支持 PoE 以太网供电*，适用于 IEEE 802.3af PoE 标准
支持接线端子供电，DC 7V~36V 宽电压范围输入

*PoE 供电功能仅限带 PoE 功能版本可用

工业级串口服务器

工业级导轨式设计，支持导轨安装和壁挂安装，
体积小巧，安装方便，性价比高

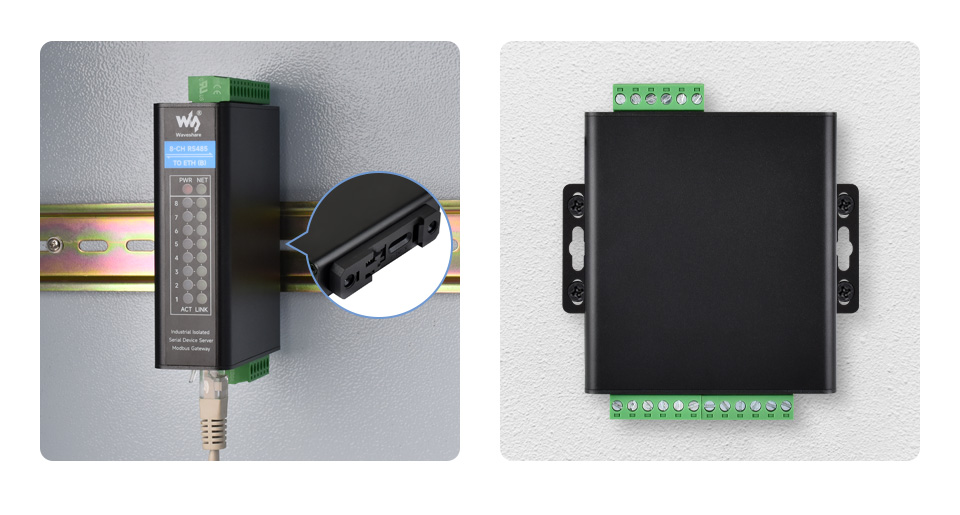

安装方式选择

使用导轨时，需要将壁挂的挂耳安装在外壳背面，
使用壁挂安装时，需要拆卸导轨器件

导轨安装

壁挂安装

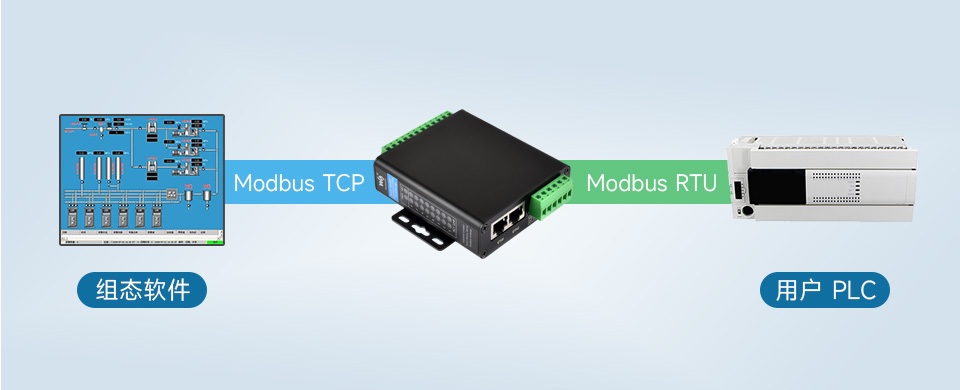

支持 Modbus 网关

适合 Modbus 的网络化升级，可与三维力控模态组件配合

支持多种通讯模式

支持 TCP 服务端 / TCP 客户端 / UDP 组播 / UDP 模式

注：本模块是八通道，每个通道单独享有上面的功能

MQTT/JSON 转 Modbus

多种协议转换更加自如

当作为 MQTT 网关使用时，设备可以通过透传方式将串口数据采用 MQTT 协议上传至 MQTT 服务器，支持的服务器包括百度云 MQTT、阿里云 MQTT 及中国移动 OneNet 平台等。支持将采集的 Modbus RTU 或非标串口数据解析为 JSON 格式封装在 MQTT 数据包中并上传。

当作为 JSON 数据采集网关使用时，设备可以通过 RS485 连接到数据采集仪表，然后自动采集数据并转换成 JSON 格式上发至服务器。采集数据支持 Modbus RTU 645 仪表 97 版本、645 仪表 07 版本、以及各类非标 RS485 协议。用户可以通过上位机配置上传的数据格式，JSON 上传时可以支持 MQTT 协议、HTTP POST 协议和 HTTP GET 等协议。

支持多主机轮询功能

可识别不同网络设备发送的数据并进行对应回复，防止数据错位，
解决了多个网络设备同时发送数据后串口设备容易回复错位的问题

自定义心跳包 / 注册包

自定义心跳包和注册包可以方便和云端进行通信和设备识别

支持 NTP 协议

获得网络时间用于串口输出或用于协议内容上发

多种配置方式

支持 Web 浏览器配置、DHCP 动态获得 IP、DNS 协议
连接域名服务器地址

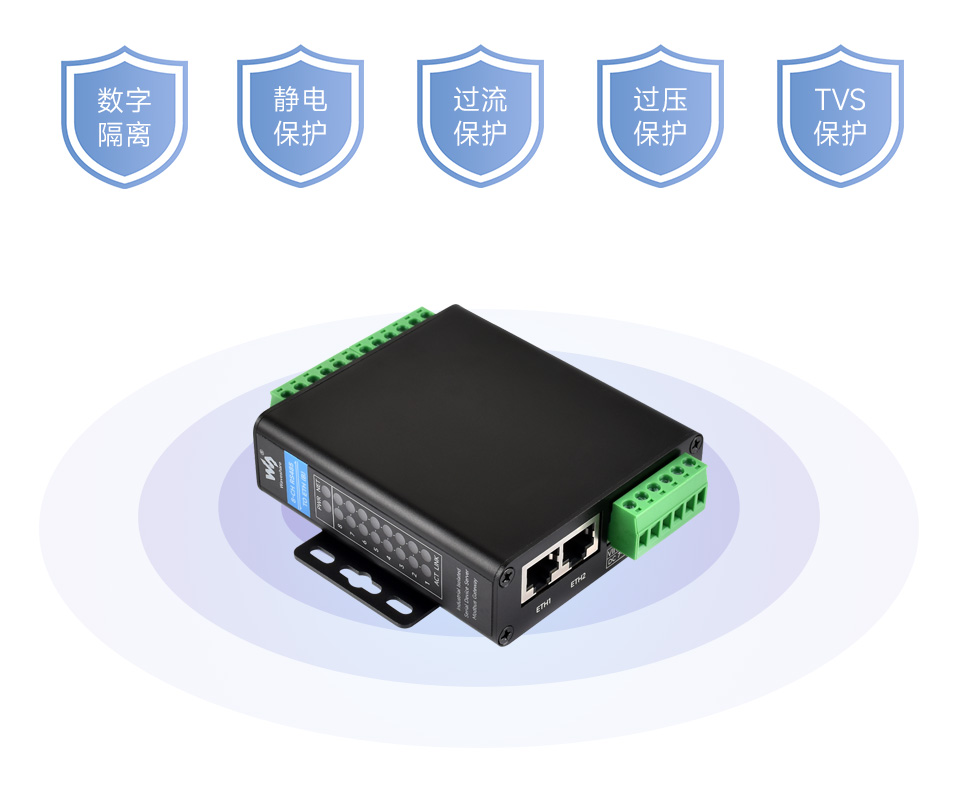

多重保护 安全稳定

板载电源和信号双隔离，可提供稳定的隔离电压，可靠性高，抗干扰强；内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；内置自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流防过压，提高抗冲击能力。

铝合金磨砂外壳

外壳使用铝合金材质，并经过氧化磨砂处理，牢固耐用，
外表美观，手感细腻

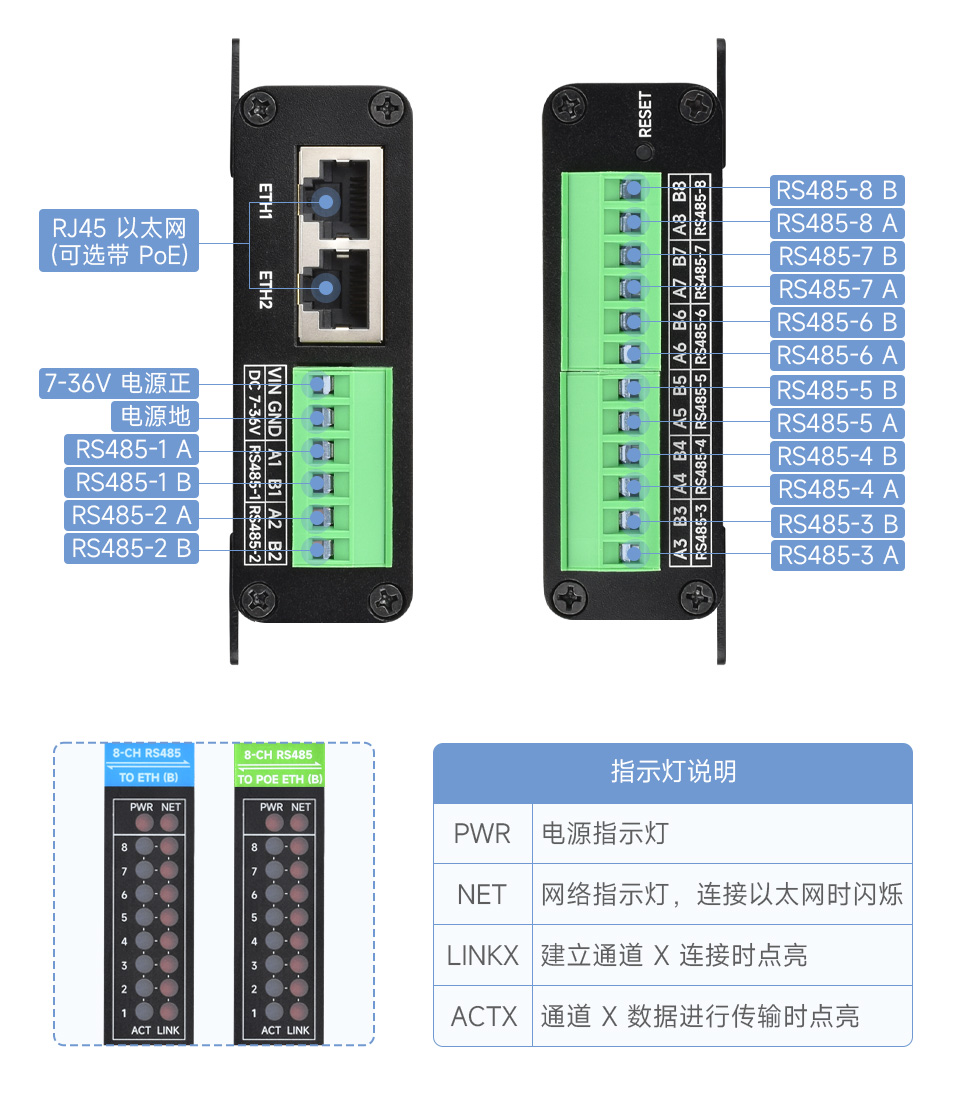

接口简介

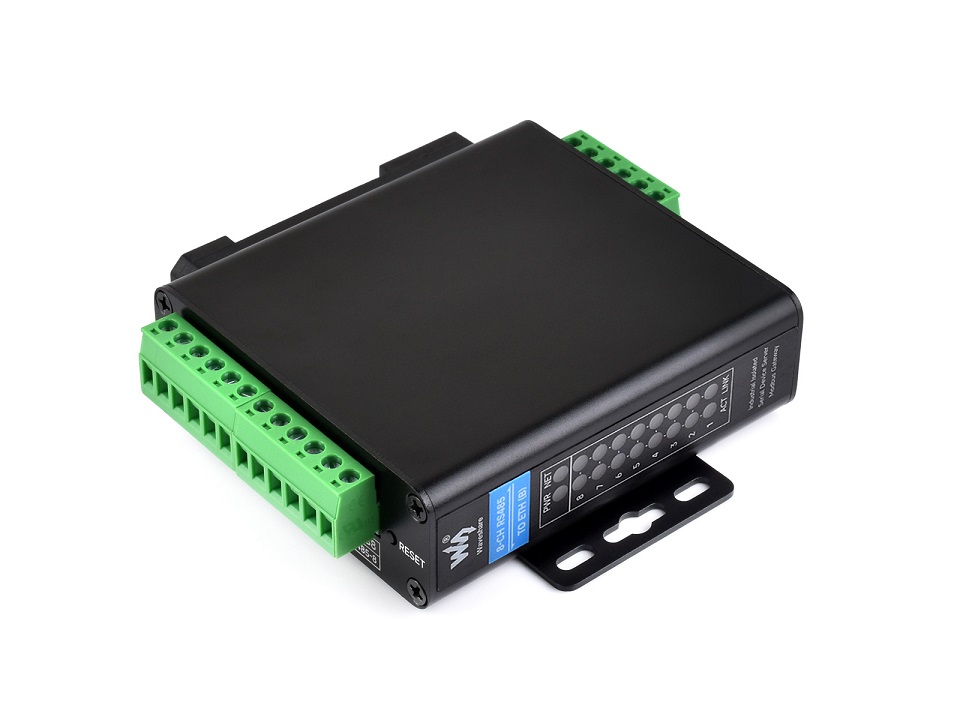

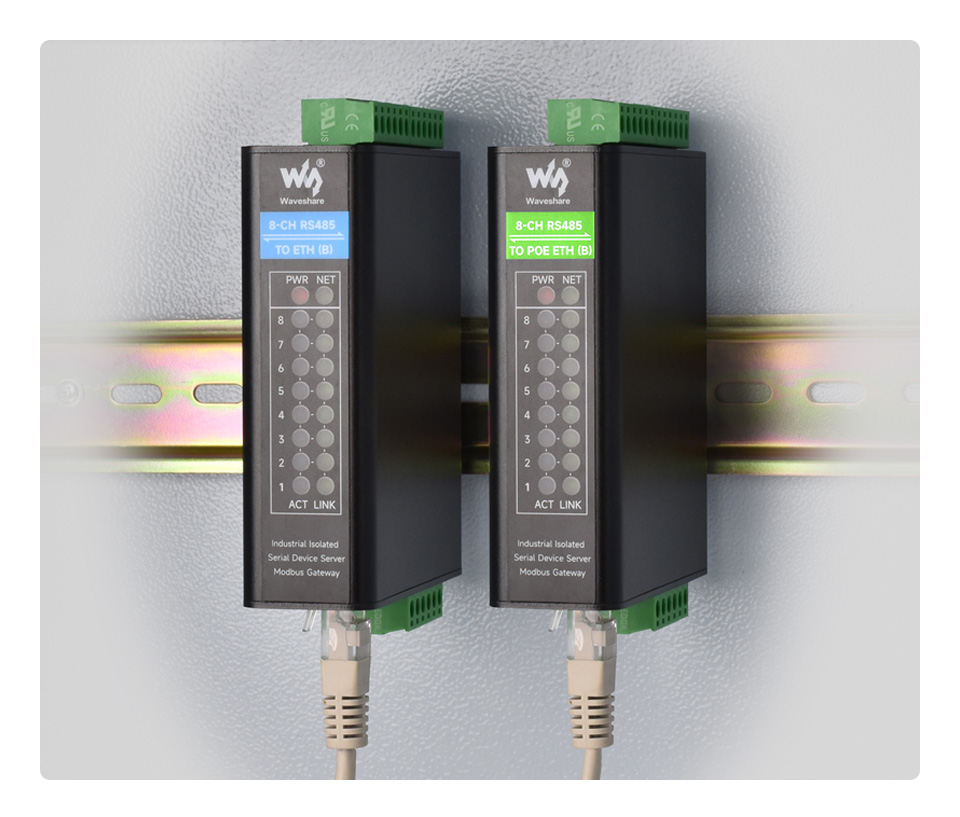

产品展示

图片仅供展示，详细配置请参考配置清单

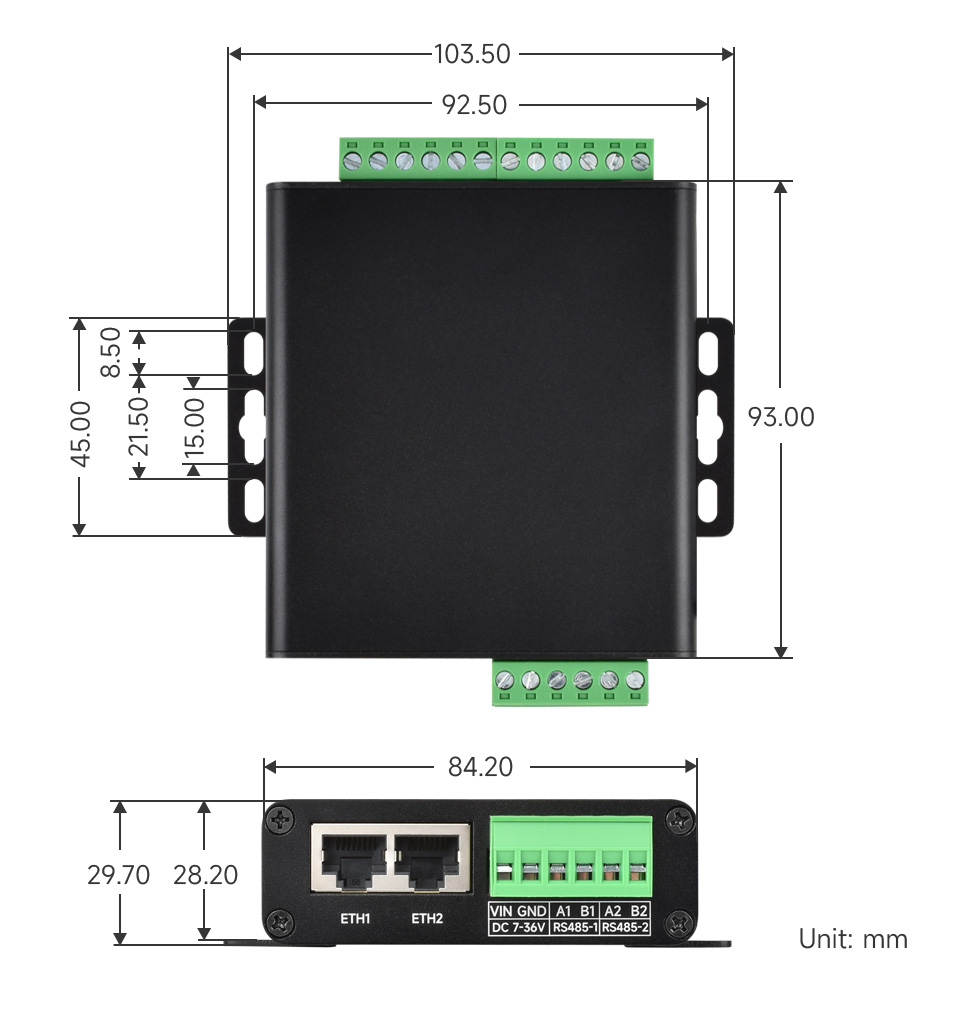

产品尺寸

支持批量定制

批量需求，支持定制软硬件
包括硬件接口、LOGO、贴标、外壳和网页等
