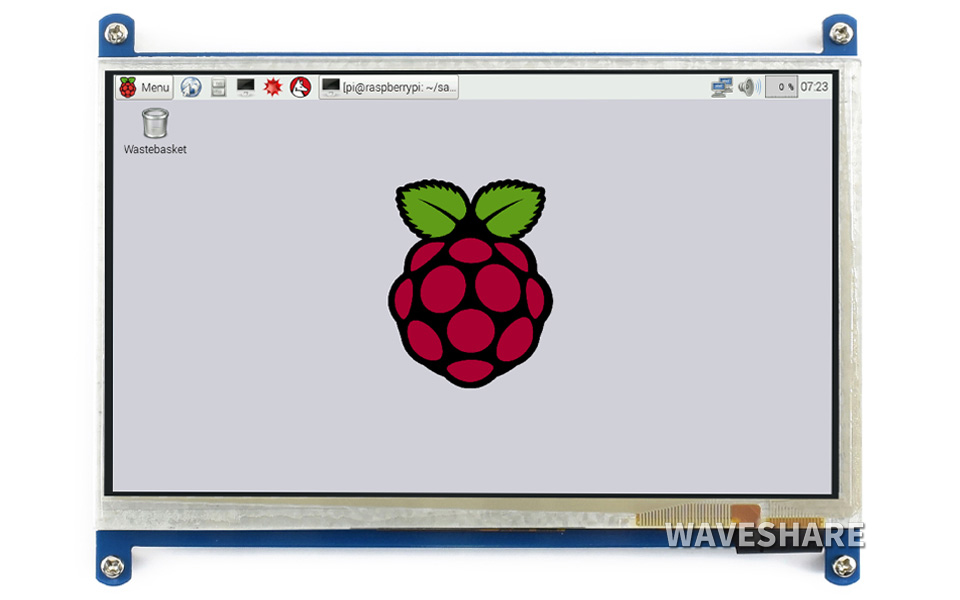

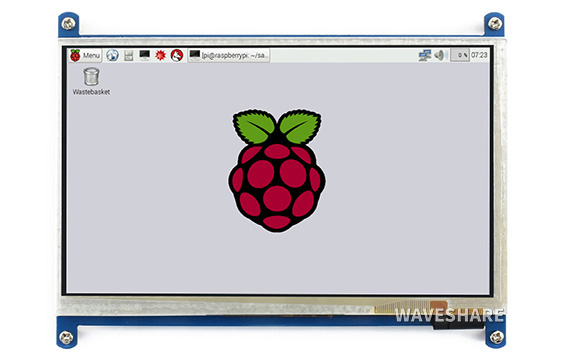

7寸电容屏B版 800×480 低功耗版

支持树莓派、PC;支持Windows 10、Raspbian、Ubuntu、Kali、WIN10 IoT、Retropie…

型号 7inch HDMI LCD (B)

SKU 10829

品牌 Waveshare

7寸电容屏B版 800×480 低功耗版 电容,低功耗 7寸电容屏B版 带壳 800×480 低功耗版 电容,低功耗
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

7英寸触控屏

  • 尺寸 7寸
  • 分辨率 800×480
  • 显示接口 HDMI
  • 低功耗 低功耗方案
  • 触摸类型 电容触摸
  • 触控点数 5点触控
  • 触摸接口 USB
  • 认证1 RoHS2.0
  • 认证2 CE

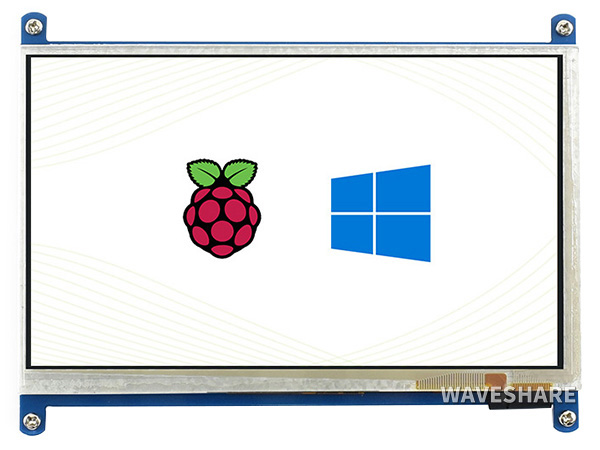

设备及系统支持



Raspberry Pi

支持Raspbian,五点触控,免驱
支持Ubuntu / Kali / WIN10 IoT,单点触控,免驱
支持Retropie,免驱

支持树莓派所有版本

计算机

支持Windows 10 / 8.1 / 8 / 7,五点触控,免驱




设备连接图示

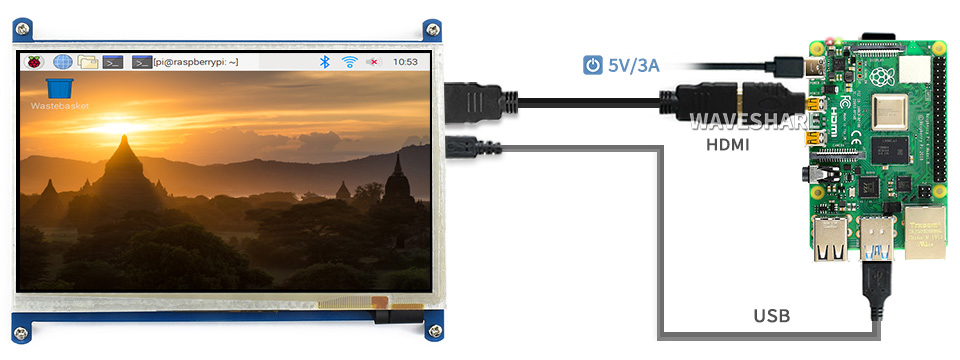

接入树莓派Raspberry Pi 4


接入树莓派Raspberry Pi 3B+

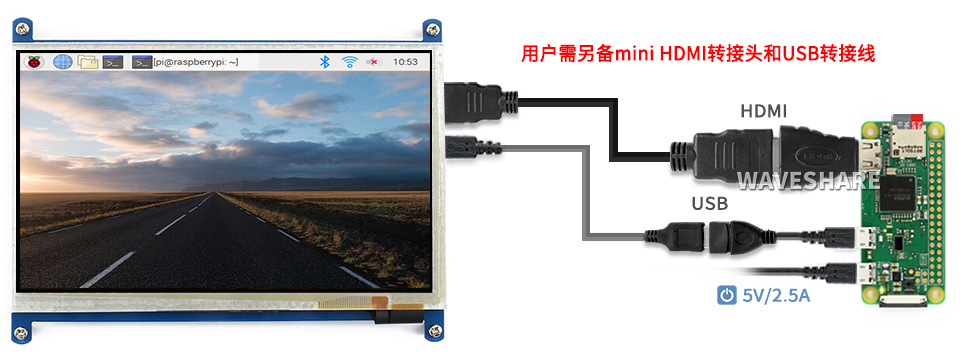

接入树莓派Raspberry Pi Zero W

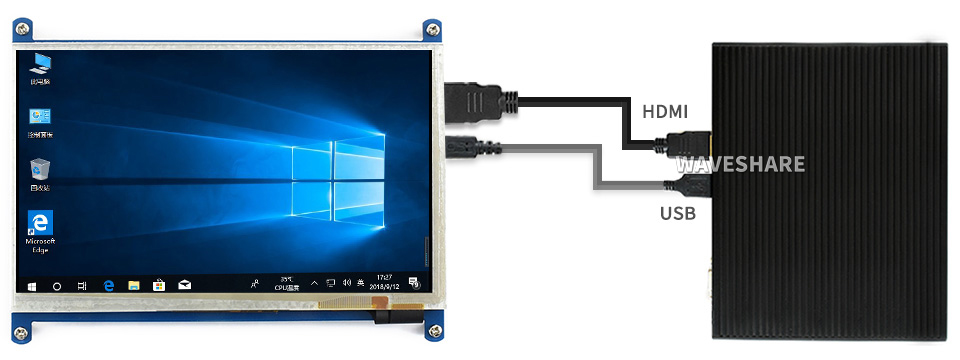

接入各种mini PC

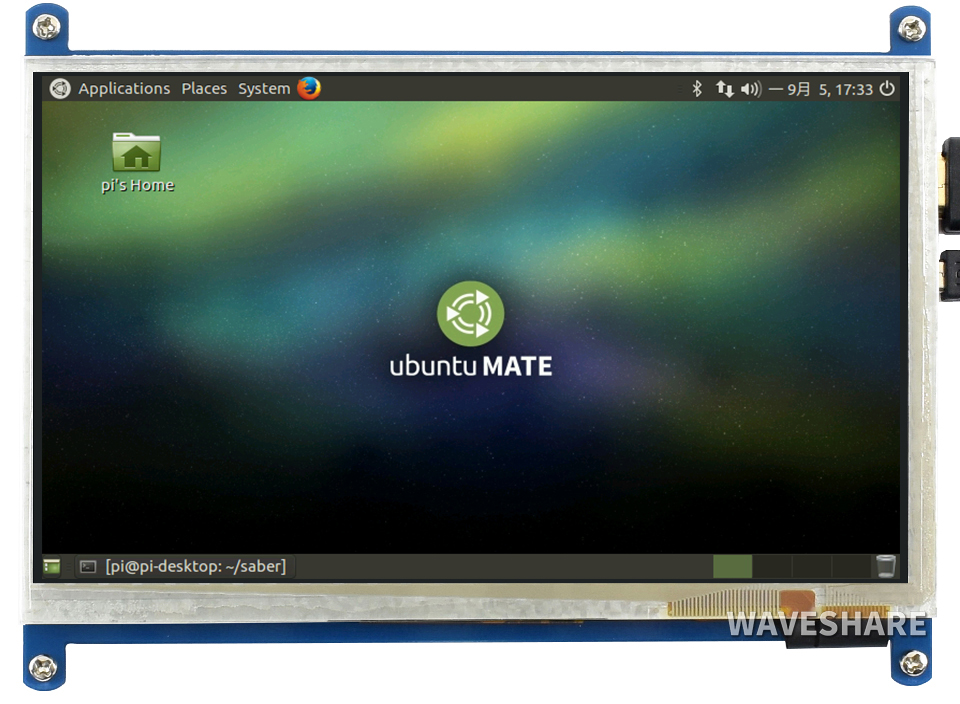

显示

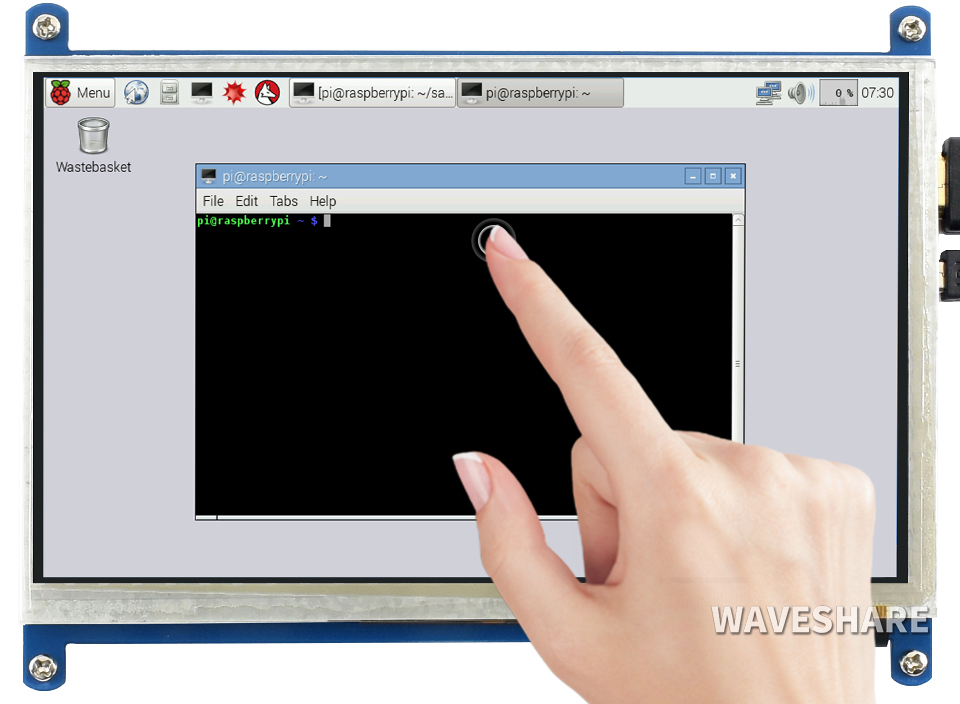

触摸

          * 最高支持5点触摸,实际触摸点数与软件系统有关


设计细节揭秘

1 . EMI与ESD保护电路,可通过CE认证(山寨产品没有相关电路,过不了CE认证)。
2 . VCOM电压调节电阻,可调节VCOM电压,以达到最佳的显示效果(山寨产品的显示效果恐怕会让你泪奔~)。
3 . USB协议转换器,将触摸信号转为标准多点触摸协议,实现流畅的多点触摸功能(山寨产品连多点触摸都实现不了)。
4 . USB接口与供电焊盘,方便引出USB接口和连接外部供电。
5 . 背光调节焊盘,可连接PWM信号,以控制背光亮度,提高显示屏的整体寿命。

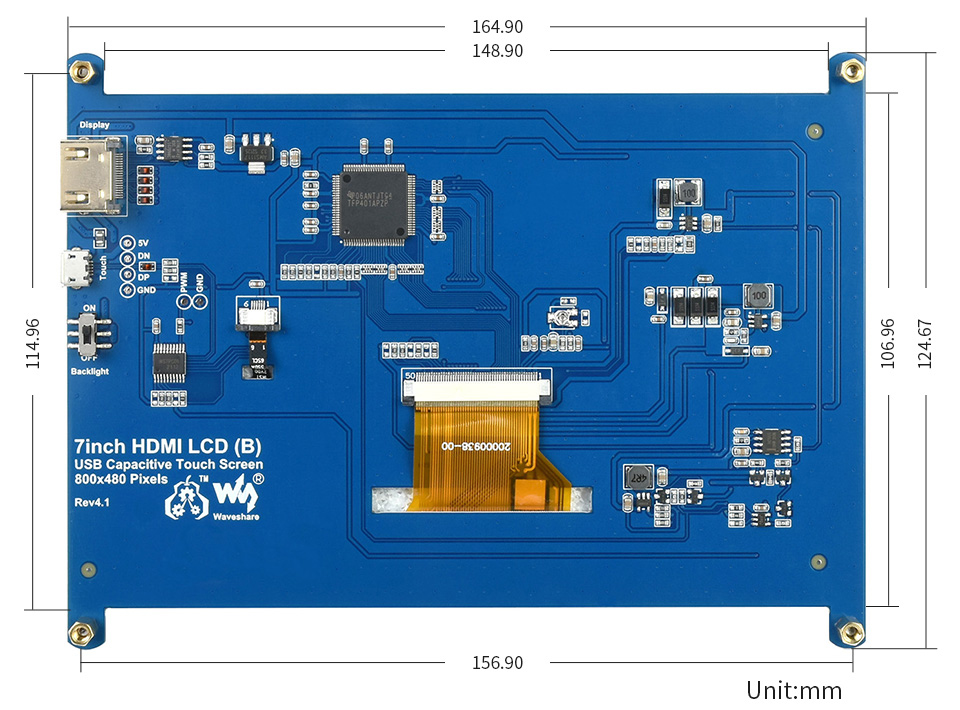

外观及尺寸



相关认证


高新技术企业证书
          * 我们通过“高新技术企业”认证,有着自主核心技术、创新能力以及良好的行业口碑。


HDMI认证
          * 我们已取得HDMI认证。(山寨产品没有进行HDMI认证,无视产品存在的缺陷)


RoHS2.0和CE认证
          * 该产品已取得RoHS2.0和CE认证。


14年微雪,10年显示屏


          *微雪在显示屏这个行业已深耕10年。

质量声明


问:买了杂牌显示屏,坏点多?屏里进尘?触摸断线?画面卡顿?用不了几天就白屏?


答:原因是某些杂牌的显示屏在各种环节中偷工减料。

1)物料方面。
首先,成本最大的是显示屏本身。
而显示屏质量是有行业标准的:
比如A规带点9:1,意思是采购的一批屏里面有10%是带点的(黑点、彩点或亮点),这确实是行业标准。
如果你买到的屏带点了,就是那运气差的10%?那你就天真了。
因为一些杂牌或山寨为了降低成本,直接使用了B规、C规、拆机屏甚至是打线屏!
这些屏大多是垃圾,是其他客户挑剩的屏!
如果你运气好,买到B规的,可能是多几个坏点,还能用,也可能发现显示会偏色(但你没对比,也发现不了。不良商家就这么想)。
如果你运气差一点买到拆机屏、维修屏或者打线屏?那我希望你还没把它用到项目中,这是你项目的定时炸弹。
那些屏说不准哪天就会白屏或出现断线。

其次其他物料成本我们通常也比同行高。比如,一些产品我们使用了钢化玻璃面板。
我们工程师在设计产品时,首先考虑的是产品的稳定性和用户体验,而非成本。这个你直接对比下我们和其他杂牌背面PCB的元件
数量就知道了。

此外,有些产品我们使用了全贴合工艺,该工艺相比非全贴合工艺,具有光线透过率高、反射率低的优点,同时可有效防止进灰,
可使显示和触摸的体验得到大幅提升。但全贴合的技术难度较大,良品率较低,就连iPad也只有高端机型才使用了这种工艺。
并且,有些产品我们通过RoHS2.0认证,要通过这个认证,对物料的要求是很严格的。

2)生产/质检方面。
显示屏生产出来后,都是需要老化测试的。
通常经过12小时的老化,有质量问题的都会被检出,而如果一个产品无故障出现,那么它大概率不会有质量问题。
据我们了解,很多商家仅仅是通电能显示就算通过。
因为做老化测试,是需要时间的,时间就是成本。

3)研发方面。
你对比下微雪的产品线就知道了。
如果你对这个行业有所了解,你应该很清楚微雪在这个行业是什么角色。(我们不用极限词)
微雪的价值观是创新,我们是一支技术团队在专门从事显示屏的设计与研发工作。
那怎么节约这方面的成本的?最简单的方式就是抄袭和破解了。
抄来的作业,你还认为他们真懂?

如果你打算批量采购显示屏,建议你买一个我们的屏,去对比一下!
你会知道,一分钱一分货!


微雪承诺


  • 我们的显示屏自主研发,并获国家专利!
  • 我们的显示屏质量高于行业标准,不带黑点、彩点或亮点,无偏色!
  • 我们的显示屏经过严格老化测试,老化时间超过12小时!
  • 我们的显示屏,在非人为条件下,3个月内出现带点、偏色、白屏和断线等问题,一律换新!
  • 我们的显示屏,在7天内无理由退货!

选型表

型号 显示 触摸 音频 主流设备支持
分辨率 显示接口 显示面板 可视
角度
触摸
类型
触摸
接口
触摸面板 全贴合
工艺
内置
喇叭
信号
输出
树莓派 Jetson Nano 计算机
SPI显示屏
3.2inch RPi LCD (C) 320×240 高速SPI TFT 电阻 SPI × × × × ×
3.5inch RPi LCD (B) 480×320 SPI IPS 160° 电阻 SPI × × × × ×
3.5inch RPi LCD (C) 480×320 高速SPI TFT 电阻 SPI × × × × ×
4inch RPi LCD (C) 480×320 高速SPI TFT 电阻 SPI × × × × ×
DPI显示屏
4inch DPI LCD (B) 480×800 DPI IPS 170° 电容 I2C 钢化玻璃 × × ×
5inch DPI LCD 800×480 DPI IPS 160° × × × × × × × ×
7inch DPI LCD 1024×600 DPI IPS 170° × × × × × × × ×
DSI显示屏
4.3inch DSI LCD 800×480 DSI IPS 160° 电容 I2C 钢化玻璃 × × × × ×
HDMI / Type-C显示屏
3.5inch HDMI LCD 480×320 HDMI IPS 160° 电阻 SPI × × × 仅显示
4inch HDMI LCD 480×800 HDMI IPS 170° 电阻 SPI × × × × 仅显示
4inch HDMI LCD (H) 480×800 HDMI IPS 170° 电阻 SPI × × × 仅显示
4.3inch HDMI LCD (B) 800×480 HDMI IPS 160° 电容 USB × ×
5inch HDMI LCD 800×480 HDMI TFT 电阻 SPI × × × × ×
5inch HDMI LCD (带外壳) 800×480 HDMI TFT 电阻 SPI × × × × ×
5inch HDMI LCD (B) 800×480 HDMI TFT 电阻 USB × × × ×
5inch HDMI LCD (B) (带外壳) 800×480 HDMI TFT 电阻 USB × × × ×
5inch HDMI LCD (G) 800×480 HDMI/VGA TFT 电阻 USB × × ×
5inch HDMI LCD (H) 800×480 HDMI/VGA TFT 电容 USB 钢化玻璃 × ×
5.5inch HDMI AMOLED 1080×1920 HDMI AMOLED 170° 电容 USB 钢化玻璃 × ×
5.5inch HDMI AMOLED (带外壳) 1080×1920 HDMI AMOLED 170° 电容 USB 钢化玻璃 × × × ×
7inch HDMI LCD 1024×600 HDMI IPS 170° 电阻 SPI × × × × 仅显示
7inch HDMI LCD (B) 800×480 HDMI TFT 电容 USB × × × ×
7inch HDMI LCD (B) (带外壳) 800×480 HDMI TFT 电容 USB × × × ×
7inch HDMI LCD (C) 1024×600 HDMI IPS 170° 电容 USB × × × ×
7inch HDMI LCD (C) (带外壳) 1024×600 HDMI IPS 170° 电容 USB × × × ×
7inch HDMI LCD (H) 1024×600 HDMI/VGA IPS 170° 电容 USB × ×
7inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA IPS 170° 电容 USB 钢化玻璃 × ×
7inch FHD Monitor 1080×1920 HDMI IPS 170° 电容 USB 钢化玻璃
7.9inch HDMI LCD 400×1280 HDMI IPS 170° 电容 USB 钢化玻璃 × ×
9inch 2560x1600 Monitor 2560×1600 HDMI IPS 178° 电容 USB 钢化玻璃
10.1inch HDMI LCD 1024×600 HDMI IPS 170° 电阻 SPI × × × × 仅显示
10.1inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA TFT - 电容 USB - × × ×
10.1inch HDMI LCD (E) 1024×600 HDMI IPS 170° 电容 USB 钢化玻璃 ×
10.1inch HDMI LCD (B) (带外壳) 1280×800 HDMI IPS 170° 电容 USB 钢化玻璃 × × × ×
11.6inch HDMI LCD (H) 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃 ×
11.6inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃
12.5inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 电容 Type-C / USB 钢化玻璃 ×
13.3inch HDMI LCD (H) 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃 × ×
13.3inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 ×
13.3inch HDMI LCD (H) (带外壳) V2 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 ×
15.6inch HDMI LCD 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃 × ×
15.6inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 ×
15.6inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 电容 Type-C / USB 钢化玻璃 ×

SPI显示屏

  • 优点:价格低
  • 缺点:帧率低,仅适合低分辨率,仅支持树莓派,占用树莓派40pin GPIO接口(SPI接口部分),树莓派系统兼容性差

DPI显示屏

  • 优点:价格低,帧率高,支持多种分辨率,树莓派系统兼容性好
  • 缺点:仅支持树莓派,占用树莓派40pin GPIO接口

DSI显示屏

  • 优点:价格适中,帧率高,不占用树莓派40pin GPIO接口,树莓派系统兼容性好
  • 缺点:仅支持800×480分辨率,仅支持树莓派

HDMI / TYPE-C显示屏

  • 优点:帧率高,支持多种分辨率,支持多种设备,不占用树莓派40pin GPIO接口,树莓派系统兼容性好
  • 缺点:价格稍高


资料及服务

认准微雪正品
专业技术支持
丰富的资料教程
资料路径: www.waveshare.net/wiki/7inch_HDMI_LCD_(B)_


包装清单

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  1. 7inch HDMI LCD (B) × 1
  2. HDMI连接线 × 1
  3. HDMI母口转micro HDMI公口转接头 × 1
  4. USB线 type A公口 转 micro公口 × 1
  5. RPi铜柱包(4PCS套) × 1
  6. 快速入门手册 × 1
