型号 7IP-CAPLCD (for ingcool)

SKU 18118

本产品未上架

  • 产品详情
  • 配置清单
加入购物车


   资料路径:http://www.ingcool.cn/wiki/7IP-CAPLCD

产品亮点


接口内缩设计,避免占用周边空间,
方便集成到设备中





7英寸触控屏

  • 尺寸 7寸
  • 分辨率 1024×600
  • 显示接口 HDMI
  • 显示面板 面板
  • 可视角度 170°
  • 触摸类型 电容触摸
  • 触控点数 5点触控
  • 触摸接口 USB
  • OSD菜单 调节亮度/对比度
  • 音频输出1 3.5mm耳机接口
  • 音频输出2 4PIN接口
  • 游戏机 Xbox360/PS4/SWITCH
此款标178°的是虚假宣传。不良商家为诱导客户,擅自将170°改为178°,敬请注意,谨防受骗。



设备及系统支持



Raspberry Pi

支持Raspbian,五点触控,免驱
支持Ubuntu / Kali / WIN10 IoT,单点触控,免驱
支持Retropie,免驱

支持树莓派所有版本




Jetson Nano

支持Ubuntu,单点触控,免驱

计算机

支持Windows 10 / 8.1 / 8 / 7,五点触控,免驱

游戏机

微软Xbox360、索尼PS4、任天堂SWITCH等




设备连接图示

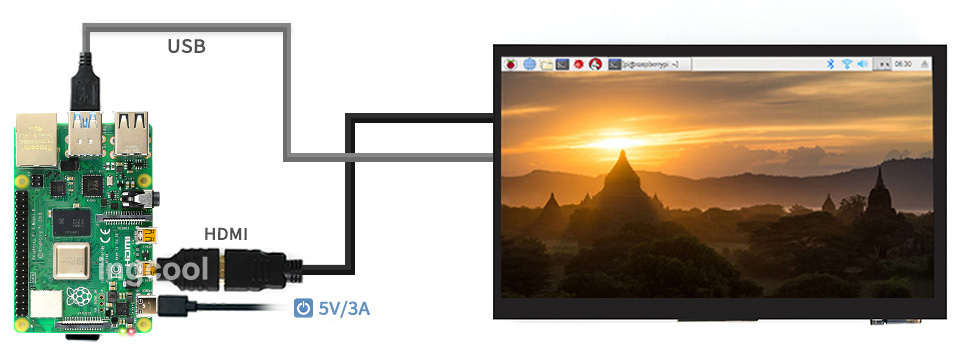

接入树莓派Raspberry Pi 4


接入树莓派Raspberry Pi 3B+

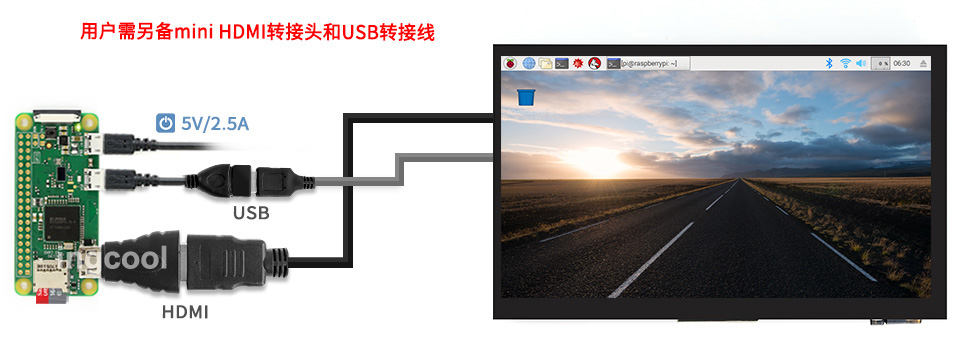

接入树莓派Raspberry Pi Zero W

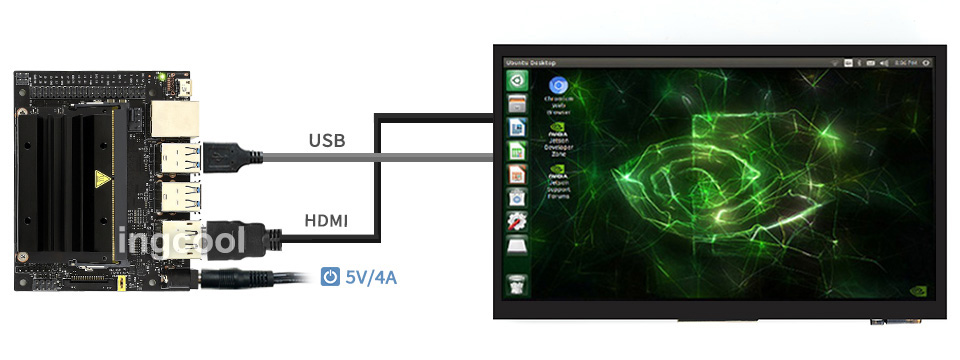

接入人工智能板Jetson Nano

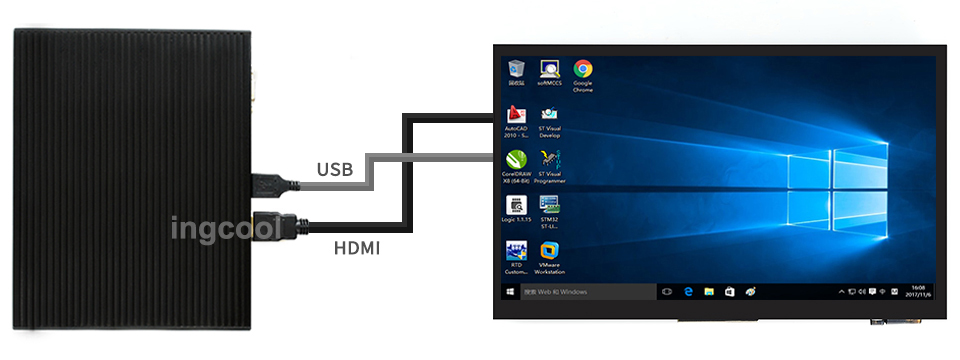

接入各种mini PC

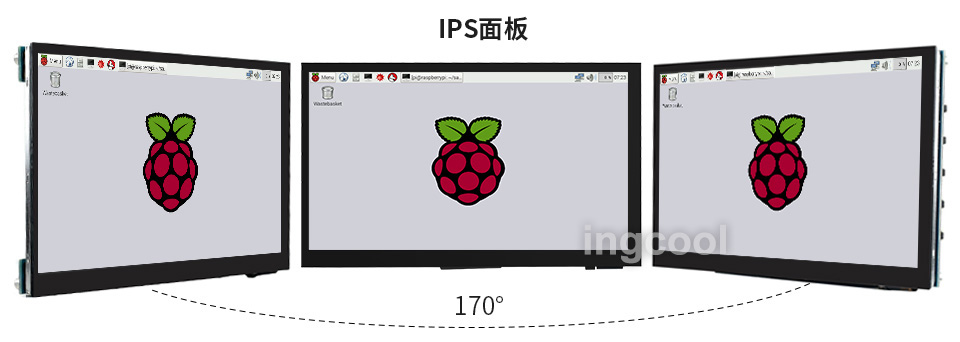

显示

此款标178°的是虚假宣传
不良商家为诱导客户,擅自将170°改为178°,敬请注意,谨防受骗。

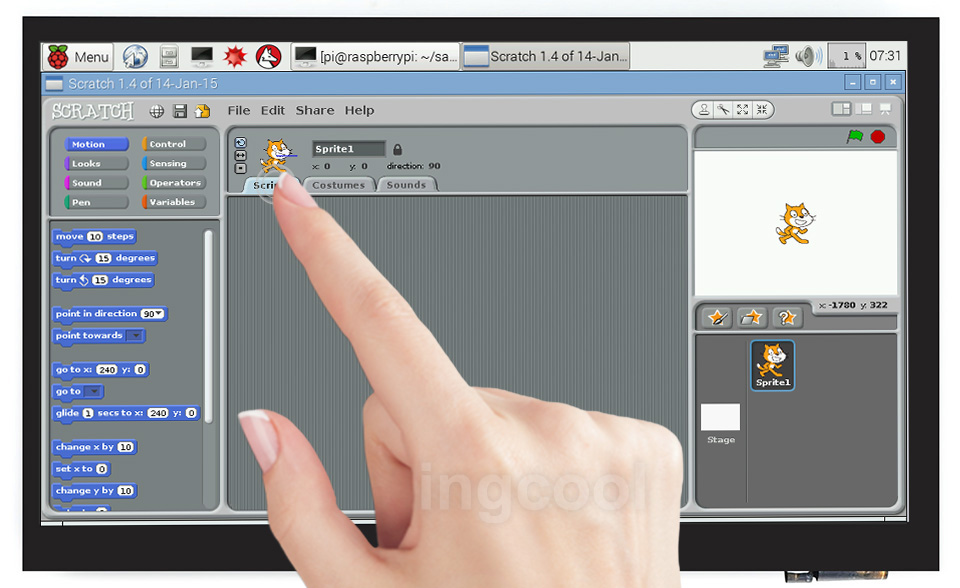

触摸

          * 最高支持5点触摸,实际触摸点数与软件系统有关


畅玩游戏机

          * 通过耳机和喇叭接口输出音频

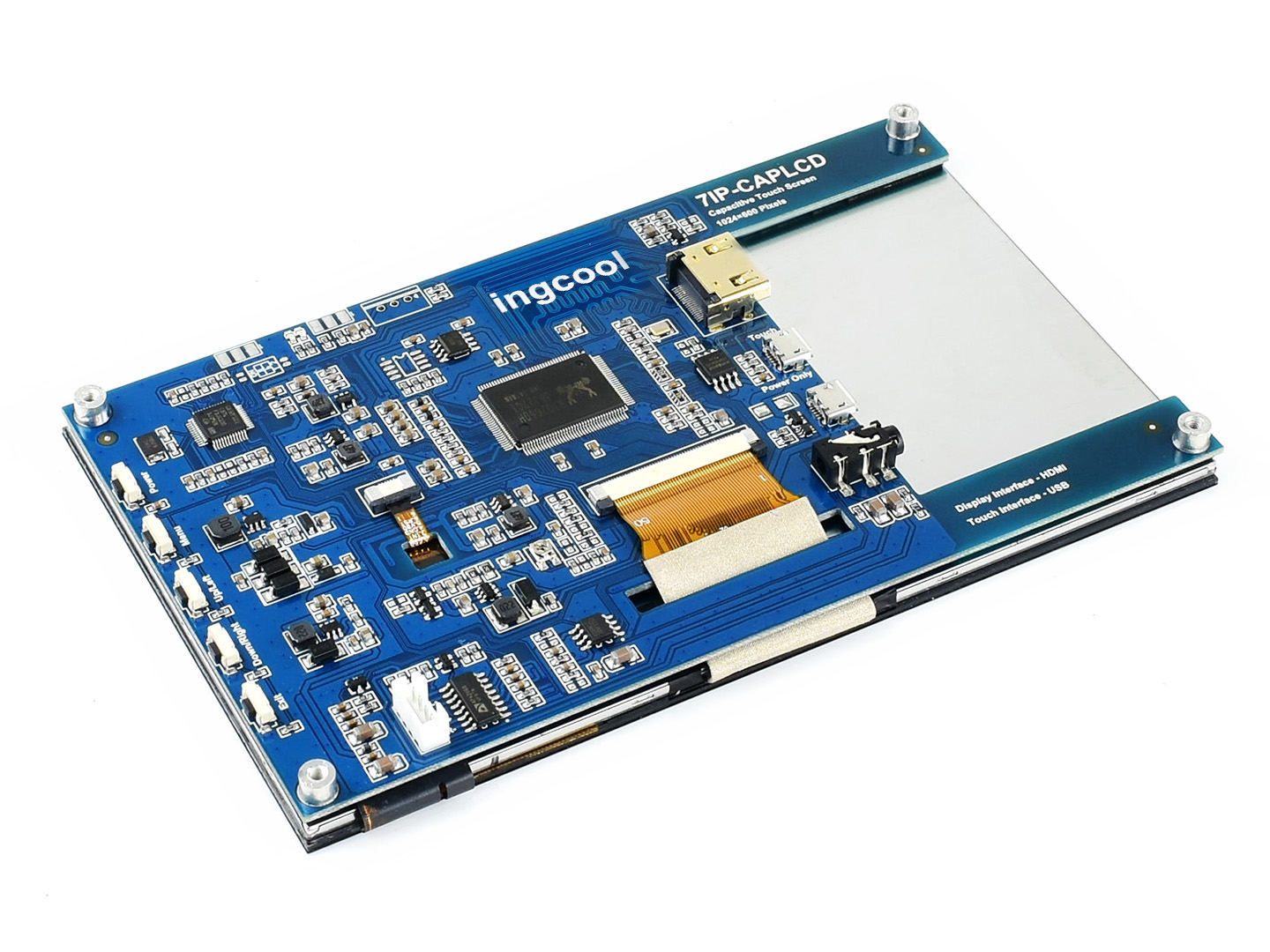

设计细节揭秘

1 . LCD FFC线抗干扰设计,工业使用更稳定。
2 . VCOM电压调节电阻,可调节VCOM电压,以达到最佳的显示效果。
3 . USB协议转换器,将触摸信号转为标准多点触摸协议,实现流畅的多点触摸功能。
4 . USB宽电压输入电路,支持4~5.5V的USB供电输入。miniPC在长时间运行或编译内核等操作时,可能会导致USB的输出电压降低,如没有该电路,将会导致显示屏闪烁或无法触摸。
5 . 单向隔离电路,只接Touch进行供电时,Touch输入的5V电压会给触摸与显示电路供电。接Power Only供电时,Touch输入的5V只给触摸电路供电,Power Only给其它电路供电,两个电源完全独立,不会引出故障。
6 . 提供了外接耳机和喇叭两种音频输出方式,喇叭每声道支持2.6W的功放电路。
7 . 提供OSD菜单设置按钮,可以调节背光亮度和显示颜色。
8 . LCD驱动电路采用DC-DC,长时间使用也不发热。
9 . 接口内缩设计,避免占用周边空间,方便集成到设备中。


外观及尺寸



选型表

型号 显示 触摸 音频 主流设备支持
分辨率 显示接口 显示
面板
可视
角度
触摸
类型
触摸
接口
触摸面板 信号
输出
树莓派 Jetson Nano 计算机
7DP-CAPLCD 1024×600 HDMI IPS 170° 电容 USB × ×
7IP-CAPLCD 1024×600 HDMI/VGA IPS 170° 电容 USB
7inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA IPS 170° 电容 USB 钢化玻璃
15.6inch HDMI LCD 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃



产品简介

7IP-CAPLCD是一款通用HDMI显示屏,IPS显示面板,1024×600超清硬件分辨率,带电容触摸面板,最高可支持五点触控, 支持树莓派, Jetson Nano Developer Kit 和各种mini PC,也可以当成计算机显示器。



产品特性

  1. 7寸IPS屏,硬件分辨率为1024×600,可以通过软件配置分辨率(最高可支持1920×1080)。
  2. 支持Raspberry Pi, Jetson Nano Developer Kit等主流mini PC。
  3. 配合Raspberry Pi使用时,支持Raspbian / Ubuntu / Kali / Retropie和WIN10 IoT,免驱。
  4. 作为计算机显示器使用时,支持Windows 10 / 8.1 / 8 / 7,五点触控,免驱。
  5. 带3.5mm耳机接口,支持HDMI音频输出。
  6. 带OSD菜单,支持背光亮度,对比度等调节。

使用说明

本屏幕支持树莓派,Jetson Nano等单片机电脑,也可以当做计算机显示器使用。这里以树莓派和普通的笔记本/台式电脑为例,介绍一下如何使用7IP-CAPLCD屏幕。



连接电脑使用:

连接电脑使用的时候,支持Windows 7/8/8.1/10系统。支持五点触控,免驱动。

  1. 将屏幕的Touch接口用micro USB线连接到电脑的USB接口。
  2. 将屏幕的DISPLAY接口用HDMI线连接到电脑的HDMI接口。
    ——如果需要音频,将耳机线接入到HP接口,注意将电脑的音频输出接口设置为HDMI屏幕
  3. 大约等待5秒之后可以看到屏幕正常显示。

    注意事项:


    • 如果屏幕在连接之后无法正常显示,请检查一下线材是否都连接正常,重新插拔测试。有的电脑不支持屏幕热插拔,这时候需要重启一下电脑。
    • 当电脑同时连接多个显示器的时候,触摸屏的触摸板只能控制主显示器上的光标,为了正常使用触摸,建议将LCD屏幕设置为主显示器。
    • 有些电脑的USB口供电不足,可能导致屏幕出现闪屏,可以另外连接5V电源到Power Only 接口做额外供电。


连接树莓派使用:

连接树莓派使用时,支持Raspbian/Ubuntu/Kali/Retropie和 WIN 10 IOT系统,支持单点触控(在某些软件界面可以支持多点触控,最高支持5点触控,具体视系统情况而定)。

由于树莓派不支持自动适配屏幕,因此在连接树莓派使用的时候,需要手动设置分辨率,否则将显示异常,这里以Raspbain为例,介绍如何设置屏幕(其他系统的设置方法基本类似)。

  1. 从树莓派官网下载最新的Raspbian镜像。
    ——建议下载带图形界面的版本。
  2. 将TF卡连接到电脑,用格式化软件将TF卡格式化。
    ——如果你已经烧写好镜像,请直接跳到config.txt文件的设置一步。
  3. 使用镜像烧录软件,将准备好的镜像文件烧写到TF卡上。
    ——注意,如果是下载的压缩包,需要先将压缩包解压,获得.img文件才可以。
  4. 烧写完成后,打开TF卡BOOT目录下的config.txt文件,找到语句dtoverlay=vc4-fkms-V3D,将这条语句注释。
    ——在语句的前面加#
  5. 在cofnig.txt文件的最后加入以下设置语句,保存。然后将TF卡安全弹出。
  6. 将TF卡插入树莓派。
  7. 将屏幕的Touch接口用micro USB线连接到树莓派的USB接口。
    ——如果树莓派的USB口供电不足,可能导致屏幕出现闪屏,可以另外连接5V电源到Power Only 接口做额外供电。
  8. 将屏幕的Display接口用HDMI县连接到树莓派的HDMI接口。
    ——如果需要音频,将耳机线接入到HP接口,注意将树莓派的音频输出设置为HDMI。
  9. 上电启动树莓派,等待几秒后即可正常显示。


连接Jetson Nano Developer Kit使用:

连接Jetson Nano Developer Kit 使用时,由于主板可以自动适配屏幕,无需另外做配置。

  1. 将屏幕的Touch接口用micro USB线连接到Jetson Nano的USB接口。
    ——如果Jetson Nano的USB口供电不足,可能导致屏幕出现闪屏,可以另外连接5V电源到Power Only 接口做额外供电。
  2. 将屏幕的Display接口用HDMI线连接到Jetson Nano的HDMI接口。
    ——如果需要音频,将耳机线接入HP接口,注意将Jetson Nano音频输出接口设置为HDMI屏幕。
  3. 上电启动Jetson Nano,等待几秒后可以看到LCD正常显示。
