型号 7DP-CAPLCD (for GOFO)

SKU 18046

本产品未上架

  • 产品详情
  • 配置清单
加入购物车


   资料路径:http://www.ingcool.cn/wiki/7DP-CAPLCD

产品亮点

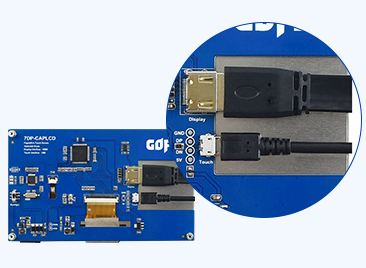

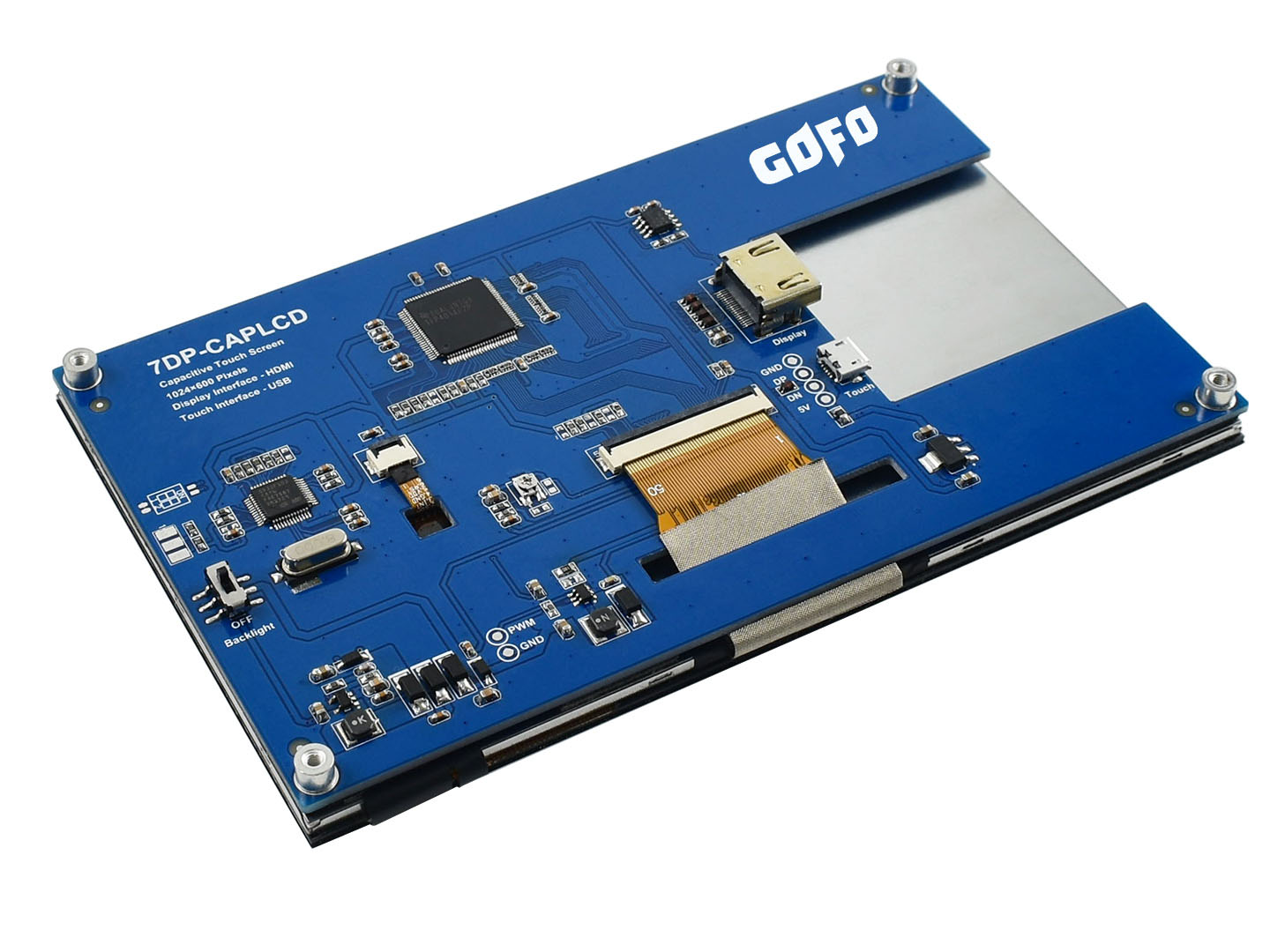

接口内缩设计,避免占用周边空间,
方便集成到设备中

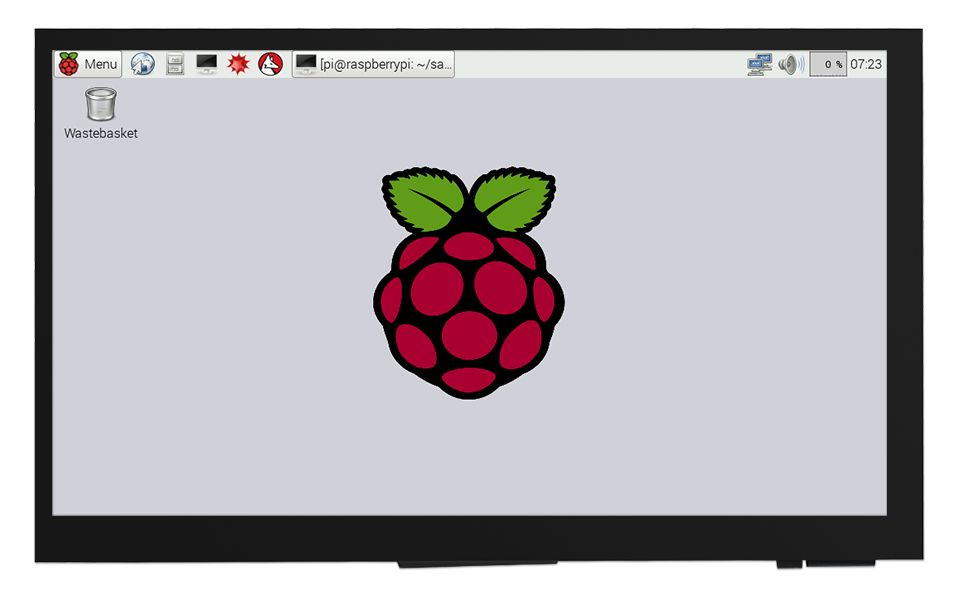

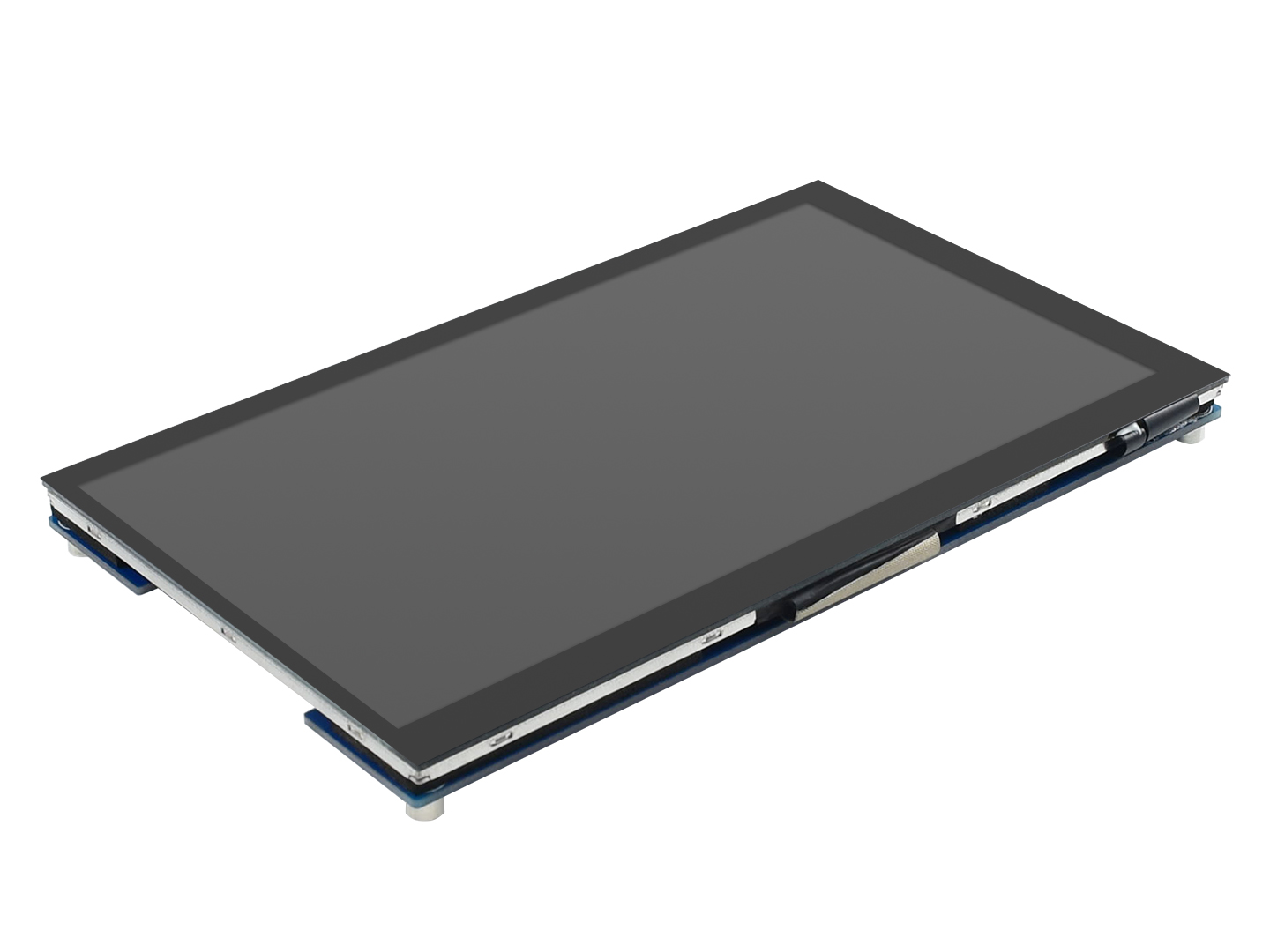

7英寸触控屏

  • 尺寸 7寸
  • 分辨率 1024×600
  • 显示接口 HDMI
  • 显示面板 面板
  • 可视角度 170°
  • 触摸类型 电容触摸
  • 触控点数 5点触控
  • 触摸接口 USB
  • 低功耗 低功耗方案
此款标178°的是虚假宣传。不良商家为诱导客户,擅自将170°改为178°,敬请注意,谨防受骗。



设备及系统支持



Raspberry Pi

支持Raspbian,五点触控,免驱
支持Ubuntu / Kali / WIN10 IoT,单点触控,免驱
支持Retropie,免驱

支持树莓派所有版本

计算机

支持Windows 10 / 8.1 / 8 / 7,五点触控,免驱




设备连接图示

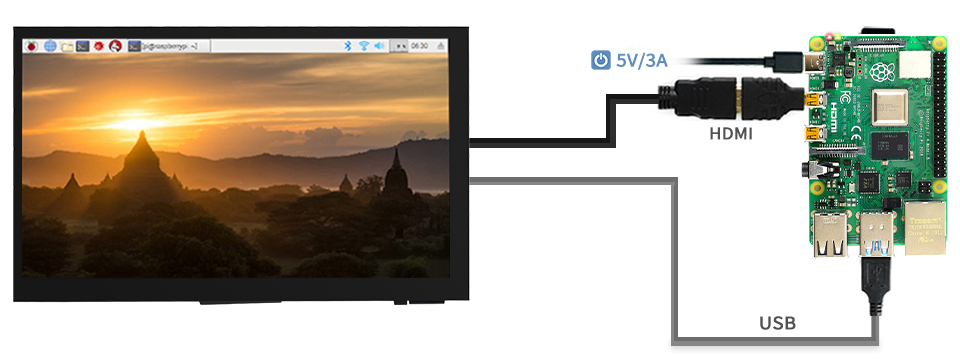

接入树莓派Raspberry Pi 4

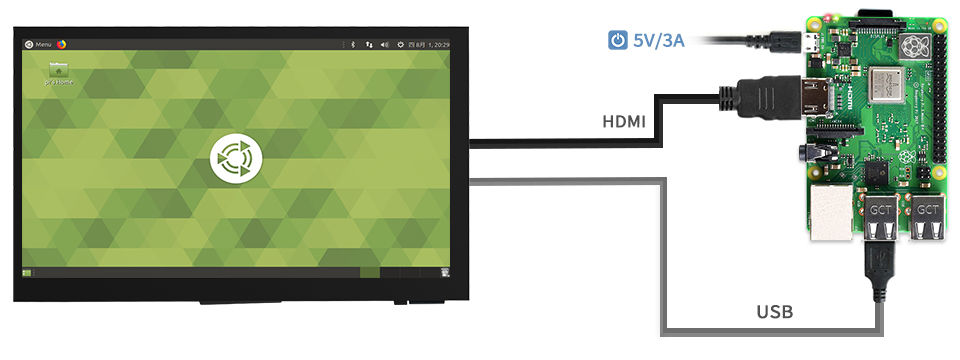

接入树莓派Raspberry Pi 3B+

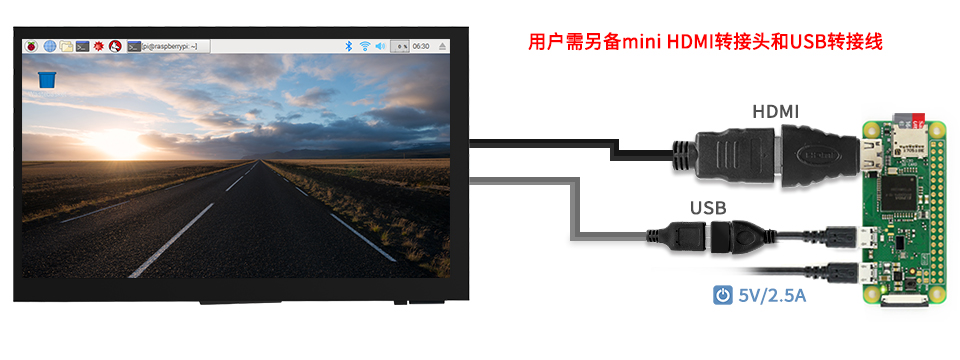

接入树莓派Raspberry Pi Zero W

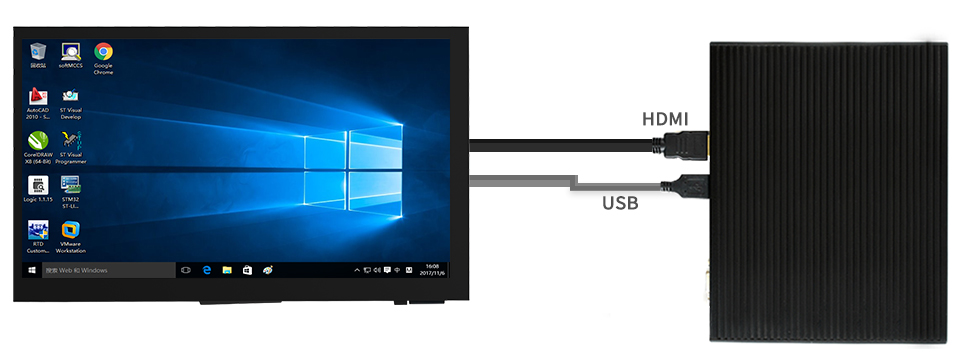

接入各种mini PC

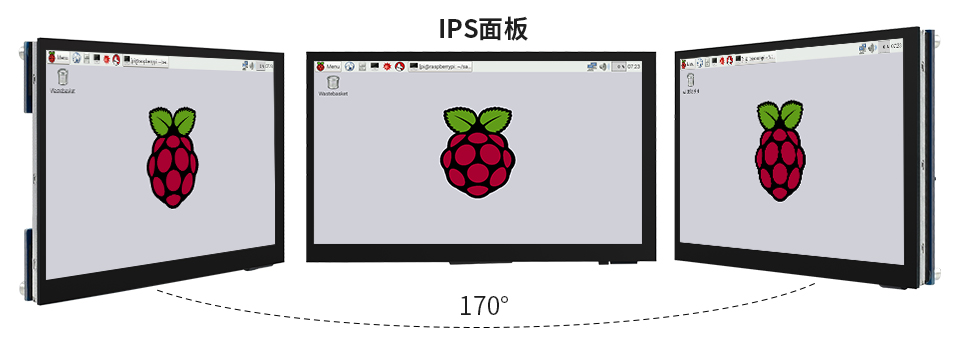

显示

此款标178°的是虚假宣传
不良商家为诱导客户,擅自将170°改为178°,敬请注意,谨防受骗。

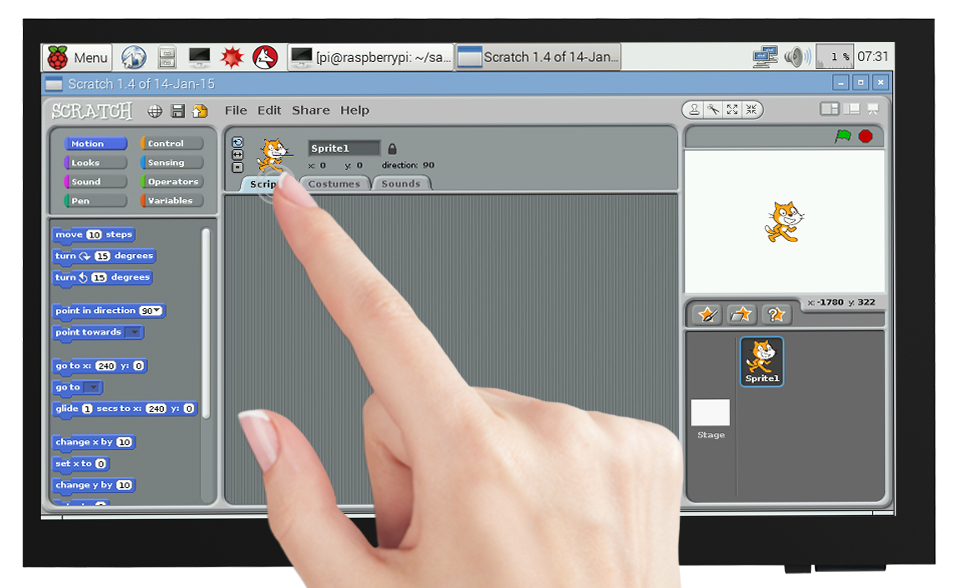

触摸

          * 最高支持5点触摸,实际触摸点数与软件系统有关

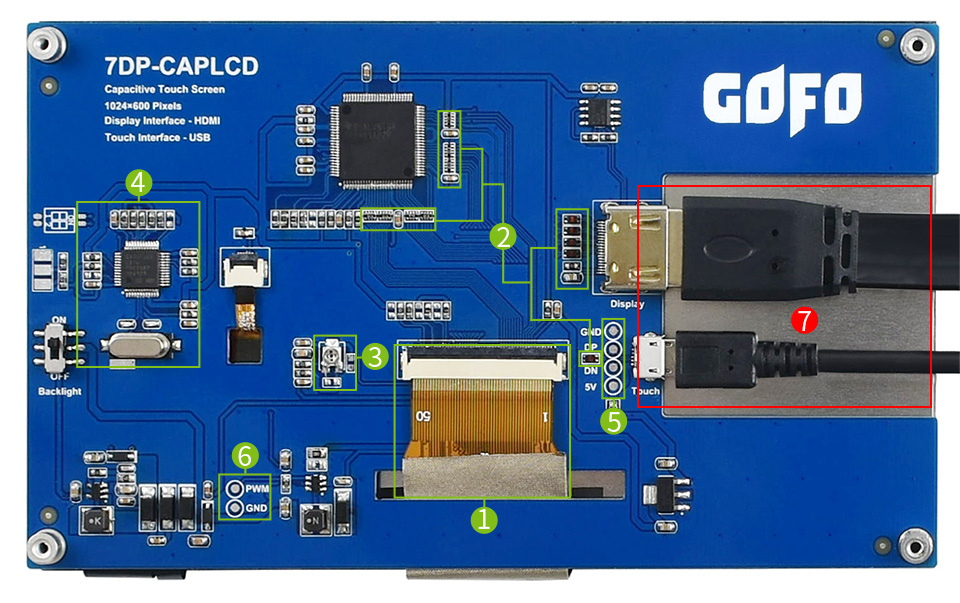

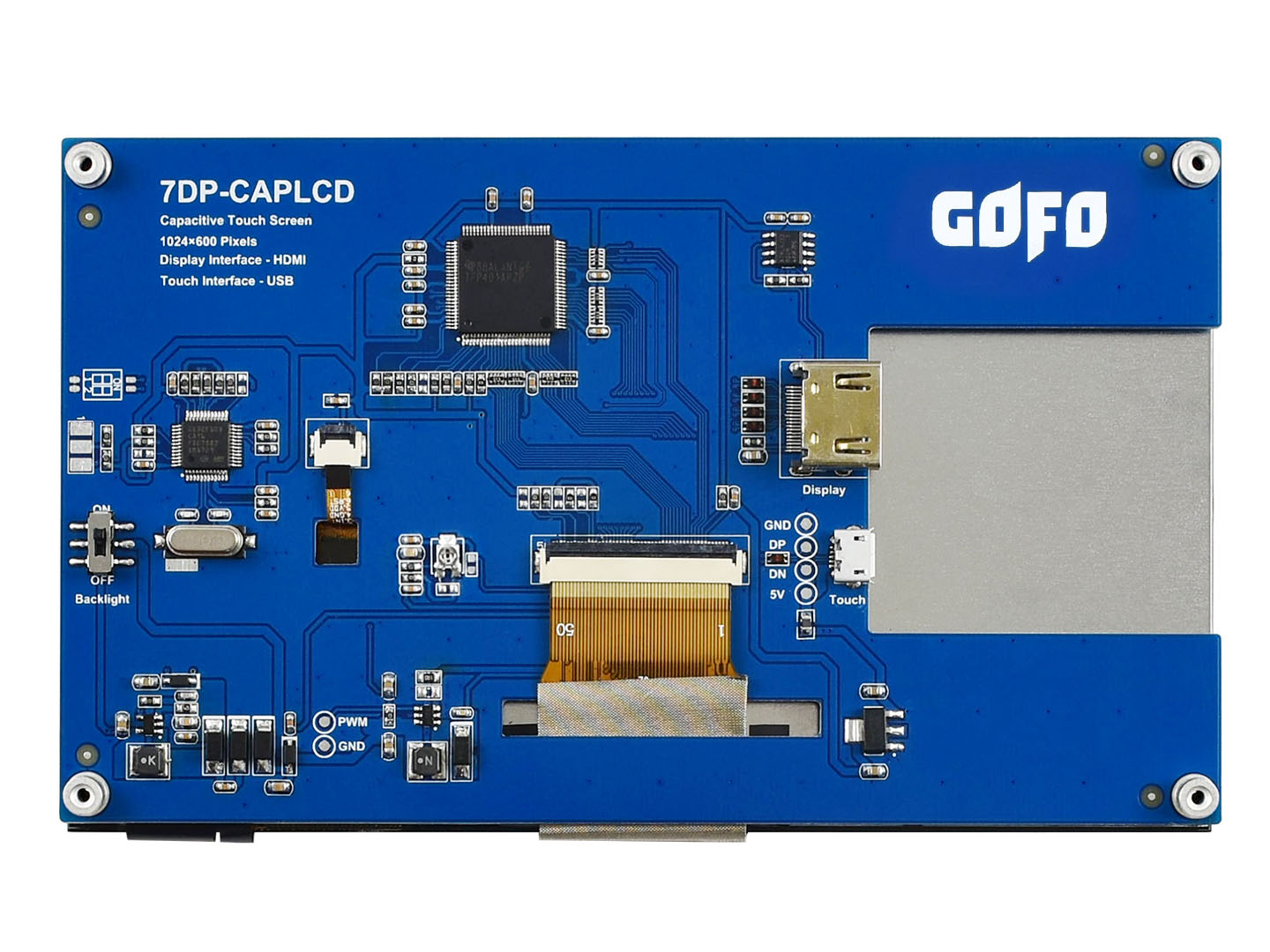

设计细节揭秘

1 . LCD FFC线抗干扰设计,工业使用更稳定。
2 . EMI与ESD保护电路。
3 . VCOM电压调节电阻,可调节VCOM电压,以达到最佳的显示效果。
4 . USB协议转换器,将触摸信号转为标准多点触摸协议,实现流畅的多点触摸功能。
5 . USB接口与供电焊盘,方便引出USB接口和连接外部供电。
6 . 背光调节焊盘,可连接PWM信号,以控制背光亮度,提高显示屏的整体寿命。
7 . 接口内缩设计,避免占用周边空间,方便集成到设备中。

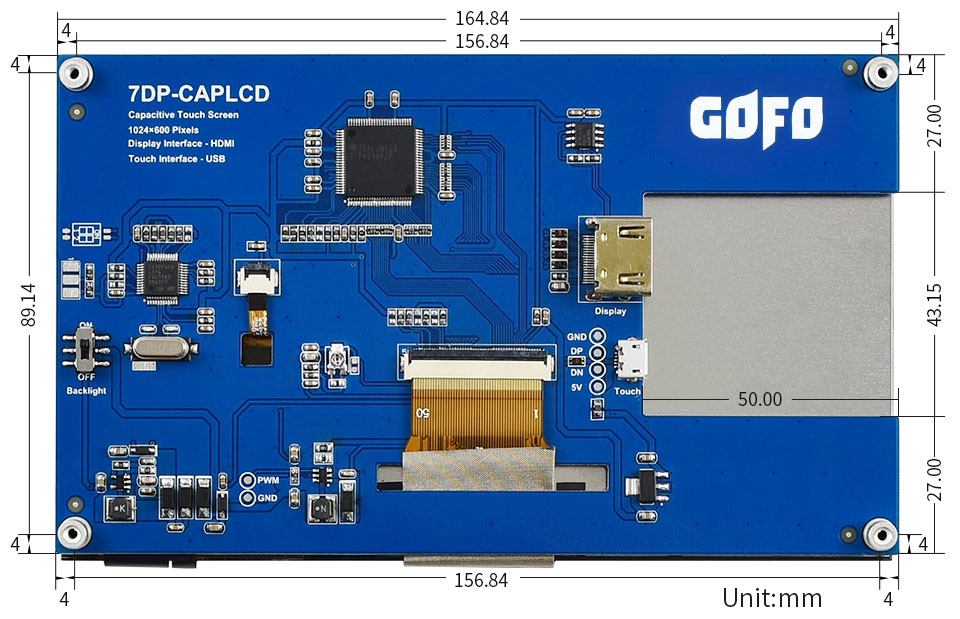

外观及尺寸



选型表

型号 显示 触摸 音频 主流设备支持
分辨率 显示接口 显示
面板
可视
角度
触摸
类型
触摸
接口
触摸面板 信号
输出
树莓派 Jetson Nano 计算机
7DP-CAPLCD 1024×600 HDMI IPS 170° 电容 USB × ×
7IP-CAPLCD 1024×600 HDMI/VGA IPS 170° 电容 USB
7inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA IPS 170° 电容 USB 钢化玻璃
15.6inch HDMI LCD 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃



产品简介

7DP-CAPLCD是一款通用HDMI显示屏,IPS显示面板,1024×600超清硬件分辨率,带电容触摸面板,最高可支持五点触控, 支持树莓派和各种mini PC,也可以当成计算机显示器。



产品特性

  1. 7寸IPS屏,硬件分辨率为1024×600。
  2. 支持Raspberry Pi等主流mini PC。
  3. 配合Raspberry Pi使用时,支持Raspbian / Ubuntu / Kali / Retropie和WIN10 IoT,免驱。
  4. 作为计算机显示器使用时,支持Windows 10 / 8.1 / 8 / 7,五点触控,免驱。

使用说明

本屏幕支持树莓派等单片机电脑,也可以当做计算机显示器使用。这里以树莓派和普通的笔记本/台式电脑为例,介绍一下如何使用7DP-CAPLCD屏幕。



连接电脑使用:

连接电脑使用的时候,支持Windows 7/8/8.1/10系统。支持五点触控,免驱动。

  1. 将屏幕背面的Backlight开关拨到ON一端。
  2. 将屏幕的Touch接口用micro USB线连接到电脑的USB接口。
  3. 将屏幕的DISPLAY接口用HDMI线连接到电脑的HDMI接口。
  4. 大约等待5秒之后可以看到屏幕正常显示。

    注意事项:


    • 如果屏幕在连接之后无法正常显示,请检查一下线材是否都连接正常,重新插拔测试。有的电脑不支持屏幕热插拔,这时候需要重启一下电脑。
    • 当电脑同时连接多个显示器的时候,触摸屏的触摸板只能控制主显示器上的光标,为了正常使用触摸,建议将LCD屏幕设置为主显示器。
    • 有些电脑的USB口供电不足,可能导致屏幕出现闪屏,可以考虑换用带额外供电的USB线对屏幕进行额外供电。


连接树莓派使用:

连接树莓派使用时,支持Raspbian/Ubuntu/Kali/Retropie和 WIN 10 IOT系统,支持单点触控(在某些软件界面可以支持多点触控,最高支持5点触控,具体视系统情况而定)。

由于树莓派不支持自动适配屏幕,因此在连接树莓派使用的时候,需要手动设置分辨率,否则将显示异常,这里以Raspbain为例,介绍如何设置屏幕。

  1. 从树莓派官网下载最新的Raspbian镜像。
    ——建议下载带图形界面的版本。
  2. 将TF卡连接到电脑,用格式化软件将TF卡格式化。
    ——如果你已经烧写好镜像,请直接跳到config.txt文件的设置一步。
  3. 使用镜像烧录软件,将准备好的镜像文件烧写到TF卡上。
    ——注意,如果是下载的压缩包,需要先将压缩包解压,获得.img文件才可以。
  4. 烧写完成后,打开TF卡BOOT目录下的config.txt文件,找到语句dtoverlay=vc4-fkms-V3D,将这条语句注释。
    ——在语句的前面加#
  5. 在cofnig.txt文件的最后加入以下设置语句,保存。然后将TF卡安全弹出。
    max_usb_current=1
    hdmi_group=2
    hdmi_mode=87
    hdmi_cvt 1024 600 60 6 0 0 0
    hdmi_drive=1
