7寸IPS一体化显示屏 1024×600 轻薄屏 【带开发配件】

一体化结构设计,轻薄型,170° 可视角度
价格
原价
型号
70H-1024600-IPS-B
SKU
22672
品牌
Waveshare
开发配件
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

7寸IPS一体化显示屏 1024×600 轻薄屏 【带开发配件】

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

7 英寸 IPS / QLED 显示屏

一体化结构 | 轻薄屏设计

2 英寸pico电子墨水屏模块
  • 尺寸 7 英寸
  • 分辨率 1024 × 600
  • 显示面板 IPS / QLED
  • 可视角度 170°
  • 触摸类型电容触摸(可选)
  • 触控点数5点触控(可选)
  • 低功耗 低功耗方案
  • 认证1 RoHS2.0
  • 认证2 CE

设备及系统支持

支持 HDMI 显示信号、USB 触摸信号的
Windows / Linux / Android 主控板

树莓派摄像头适用设备

搭配开发配件使用时,支持以下设备:

Raspberry Pi 全系列主板

Jetson 系列主板

Windows 计算机

版本外观差异

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

可选开发配件

可选开发配件

一体化结构设计

提供二次开发资料,方便集成一体化设计
助力简单开发,快速嵌入工程应用

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

更薄更省空间

打破常规接线方式,集成 40PIN 多功能接口一线通
将驱动电路集成到 FPC 上,最薄仅需 3mm 厚度空间

可选开发配件

170° 宽视角

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

采用 QLED 量子点技术

色域更高

该 QLED 显示屏色域达:sRGB 92%,NTSC 78%

(此功能仅限 QLED 版本)

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

色度更纯

QLED 可提升 58.3% 颜色纯度,让色彩显示更纯净、更逼真、更震撼

(此功能仅限 QLED 版本)

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

色彩更久

QLED 由于其无机物的材料特性,色彩寿命可达 60000 小时不褪色

(此功能仅限 QLED 版本)

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

电容式 5 点触摸

轻轻触控,所见即所得,灵活操作畅享多点 UI 交互
通过 USB 信号,引出触摸功能,支持 5 点触摸

(此功能仅限触控版本)

2 英寸pico电子墨水屏模块引脚排列介绍

连接示意图

首次使用,推荐使用开发配件进行连接

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

本产品不含树莓派主板

接口简介

2 英寸pico电子墨水屏模块引脚排列介绍

应用场景

新能源、电子哨兵、HMI人机界面、智能家居
物联网、工业应用、消费电子

2 英寸pico电子墨水屏模块引脚排列介绍

产品尺寸

2 英寸pico电子墨水屏模块尺寸

HDMI 轻薄屏选型表

版本型号 分辨率 显示
信号
屏幕
面板
触摸
信号
显示尺寸(mm) 产品尺寸(mm) 备注
70H-1024600-IPS-A 1024×600 HDMI IPS - 154.21×85.92 164.00×97.00 -
70H-1024600-IPS-B 带开发配件
70H-1024600-IPS-CT-A USB 173.00×103.00 -
70H-1024600-IPS-CT-B 带开发配件
70H-1024600-QLED-A QLED - 164.00×97.00 -
70H-1024600-QLED-B 带开发配件
70H-1024600-QLED-CT-A USB 173.00×103.00 -
70H-1024600-QLED-CT-B 带开发配件

支持定制触摸显示屏

支持定制触摸显示屏


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

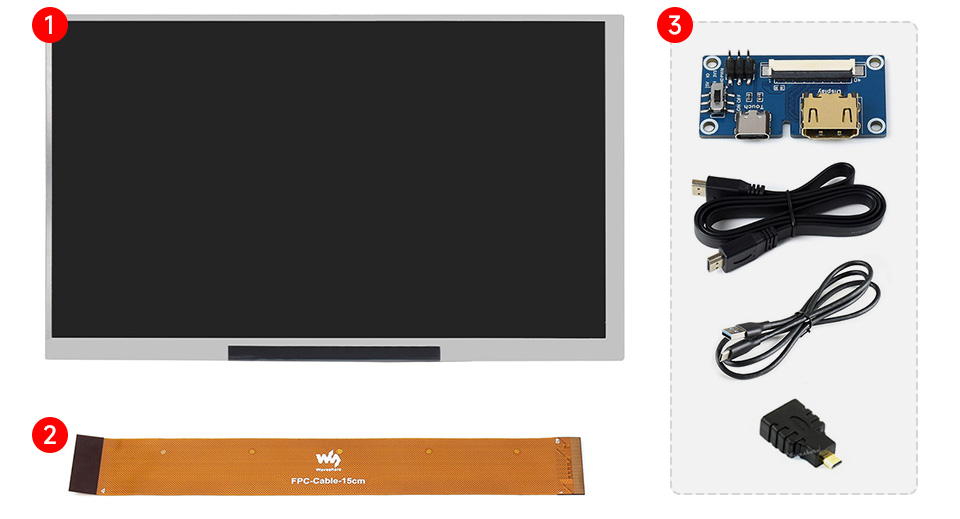

配置清单

2 英寸pico电子墨水屏模块尺寸
  1. 显示屏无触控 × 1
  2. FPC 排线 (约 15cm) × 1
  3. 开发配件 × 1

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
