大才盘盘
【简要描述】想玩一体机?连mini PC都不放过?
好吧,我备好5寸屏和外壳支架,你备好树莓派,让我们一起装逼一起飞。
【设备支持】
- Raspberry Pi:
- 支持Raspbian,单点触控,免驱
- 支持Ubuntu / Kali / WIN10 IoT,单点触控,免驱
- 支持Retropie,免驱
- 计算机:支持Windows 10 / 8.1 / 8 / 7,单点触控,免驱
- 显示
- 尺寸:5寸
- 接口:HDMI
- 分辨率:800×480
- 触摸
- 类型:电阻
- 接口:USB
- 其他
- 使用TFP401显示方案,功耗约为RTD2660显示方案的60%
- 支持背光控制,不伤眼、更省电
- 采用优质的透明亚克力材料
- 2种倾斜角度选择:45° 和 60°
- 预留外接板卡固定孔位,支持Raspberry Pi B/A+/B+/2B/3B/3B+/4B
打击盗版声明
市面上存在不少抄袭微雪产品的不法商户,这些不法商户的一般特点是:
①抄袭网页说明、产品图片及产品资料(萌萌哒的微雪体,和他们的垃圾风格搭吗?他们抄的也是旧版产品,旧版资料吧?)
②采用劣质材料,裁减配置(LCD支撑铜柱、包装盒、CE认证、ROHS认证,这些逼格玩法没有跟上吧?)
③不重视产品质量,没能力应对售后(买到白屏的小白,我们也帮不到你;抄来的作业,你还奢望他懂?)
④更新速度慢几拍,甚至无法再更新(如7inch HDMI LCD已支持WINDOWS,山寨依然不支持;我们将加强加密,山寨可能永远无法破解。)
认准微雪正品,我们在配置、外观方面有以下特点:
- 带Waveshare LOGO(证书)
- 通过CE认证(3.5"、4"、4.3"、5"、5" B、7"、10.1"、10.1" B)
- 通过RoHS认证(3.5"、4"、4.3"、5"、5" B、7"、10.1"、10.1" B)
- 专业包装盒(包装盒1、包装盒2、包装盒3)
- 沉金工艺(仅部分型号,具体参见产品说明)
- 配备LCD支撑铜柱(确保LCD牢固)
- 配送触摸笔(仅电阻屏,方便用户使用)
- 不断更新的线上资料(wiki)
- 资源丰富的线上课堂(study)
- 靠谱的售后服务方式(电话/email/QQ)
美图秀秀

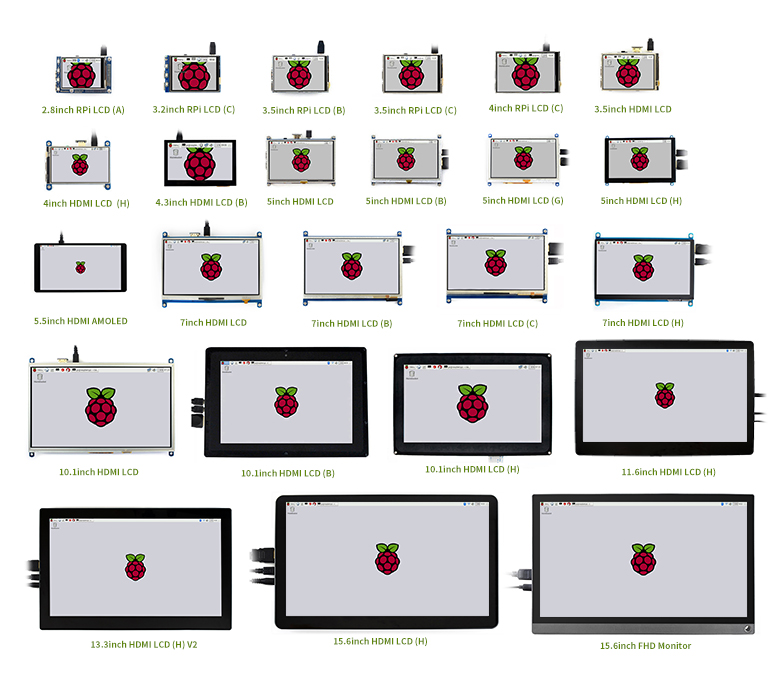

产品选型
型号 | 分辨率 | 显示 接口 |
适用 产品 |
尺寸 (mm) |
触屏 类型 |
钢化 玻璃 面板 |
屏幕 类型 |
声 音 |
支持 主流 游戏 主机 |
用户体验 |
---|---|---|---|---|---|---|---|---|---|---|
GPIO显示屏 | ||||||||||
2.8inch RPi LCD (A) | 320×240 | SPI | 仅Pi | 同Pi 4B | 电阻 | × | TFT | × | × | ★☆ |
3.2inch RPi LCD (C) | 320×240 | 高速SPI | 仅Pi | 同Pi 4B | 电阻 | × | TFT | × | × | ★★ |
3.5inch RPi LCD (B) | 480×320 | SPI | 仅Pi | 同Pi 4B | 电阻 | × | IPS | × | × | ★★☆ |
3.5inch RPi LCD (C) | 480×320 | 高速SPI | 仅Pi | 同Pi 4B | 电阻 | × | TFT | × | × | ★★★ |
4inch RPi LCD (C) | 480×320 | 高速SPI | 仅Pi | 96 × 61 | 电阻 | × | TFT | × | × | ★★★ |
HDMI / Type-C显示屏 | ||||||||||
3.5inch HDMI LCD | 480×320 | HDMI | 仅Pi | 同Pi 4B | 电阻 | × | IPS | √ | √ | ★★★☆ |
4inch HDMI LCD (H) | 480×800 | HDMI | 仅Pi | 99 × 58 | 电阻 | × | IPS | √ | × | ★★★★ |
4.3inch HDMI LCD (B) | 800×480 | HDMI | 不仅Pi | 106 × 68 | 电容 | × | IPS | √ | √ | ★★★★☆ |
5inch HDMI LCD | 800×480 | HDMI | 仅Pi | 121 × 78 | 电阻 | × | TFT | × | × | ★★★★ |
5inch HDMI LCD (B) | 800×480 | HDMI | 不仅Pi | 121 × 76 | 电阻 | × | TFT | × | × | ★★★★☆ |
5inch HDMI LCD (G) | 800×480 | HDMI | 不仅Pi | 121 × 76 | 电阻 | × | TFT | √ | √ | ★★★★☆ |
5inch HDMI LCD (H) | 800×480 | HDMI | 不仅Pi | 121 × 76 | 电容 | √ | TFT | √ | √ | ★★★★☆ |
5.5inch HDMI AMOLED | 1080×1920 | HDMI | 不仅Pi | 140 × 75 | 电容 | √ | AMOLED | √ | × | ★★★★★ |
7inch HDMI LCD | 1024×600 | HDMI | 仅Pi | 165 × 107 | 电阻 | × | IPS | × | × | ★★★★ |
7inch HDMI LCD (B) | 800×480 | HDMI | 不仅Pi | 165 × 107 | 电容 | × | TFT | × | × | ★★★★☆ |
7inch HDMI LCD (C) | 1024×600 | HDMI | 不仅Pi | 165 × 107 | 电容 | × | IPS | × | × | ★★★★★ |
7inch HDMI LCD (H) | 1024×600 | HDMI | 不仅Pi | 165 × 107 | 电容 | ※ | IPS | √ | √ | ★★★★★ |
10.1inch HDMI LCD | 1024×600 | HDMI | 仅Pi | 235 × 144 | 电阻 | × | TFT | × | × | ★★★★ |
10.1inch HDMI LCD (B) | 1280×800 | HDMI | 不仅Pi | 274 × 187 | 电容 | √ | IPS | × | × | ★★★★★ |
10.1inch HDMI LCD (H) | 1024×600 | HDMI | 不仅Pi | 257 × 162 | 电容 | × | TFT | √ | × | ★★★★☆ |
11.6inch HDMI LCD (H) | 1920×1080 | HDMI | 不仅Pi | 285 × 182 | 电容 | √ | IPS | √ | √ | ★★★★★ |
13.3inch HDMI LCD (H) V2 | 1920×1080 | HDMI | 不仅Pi | 330 × 208 | 电容 | √ | IPS | √ | √ | ★★★★★ |
15.6inch HDMI LCD (H) | 1920×1080 | HDMI | 不仅Pi | 387 × 232 | 电容 | √ | IPS | √ | √ | ★★★★★ |
15.6inch FHD Monitor | 1920×1080 | HDMI / Type-C | 不仅Pi | 373 × 238 | 电容 | √ | IPS | √ | √ | ★★★★★ |
【说明】
1、Pi指Raspberry Pi; Pi 4B指Raspberry Pi 4 Model B
2、如果想获得更好的播放视频体验,建议选用HDMI / Type-C显示屏
3、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。
产品资料
资料包括:
- 用户手册
- 配套镜像
- 开发软件
- 开发资料
下载路径:
www.waveshare.net/wiki/5inch_HDMI_LCD_(B)
常见问题
在树莓派上,怎么使用该显示屏?
• 下载最新版本的镜像(Raspbian、Ubuntu、Kali、Retropie 或 WIN10 IoT)。
• 将镜像烧到TF卡,打开TF卡根目录的config.txt文件。
• 修改config.txt文件,在config.txt最后加入以下代码:
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0
hdmi_drive=1
显示屏连接到PC机上,无法正常显示,怎么解决?
• 确定PC机的HDMI接口可以正常输出视频信号。
• PC机只连接该显示屏作为显示设备,不连接其它的显示器。
• 先接供电线再接HDMI线。
• 有些PC机还需要重启才能正常显示。
