4寸720×720正方形树莓派IPS电容触控屏 钢化玻璃面板

5点触控，170°可视角度，低功耗方案
价格
原价
型号
4inch DPI LCD (C)
SKU
19742
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

2.8" 480*640 3.5" 640*480 5" 800*480 4" 720*720 7" 1024*600
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

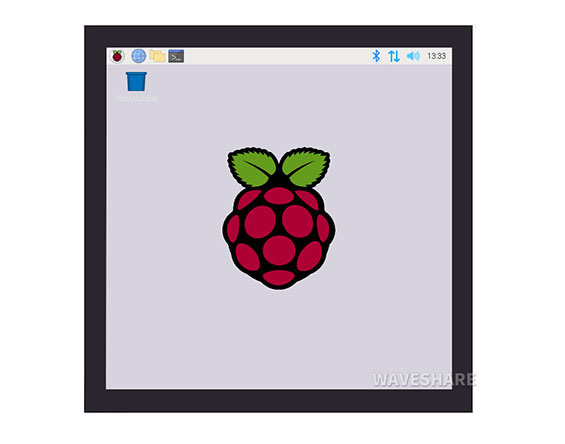

4英寸触控屏

  • 尺寸 4寸
  • 分辨率 720×720
  • 显示接口 DPI666 (262K彩色)
  • 显示面板 面板

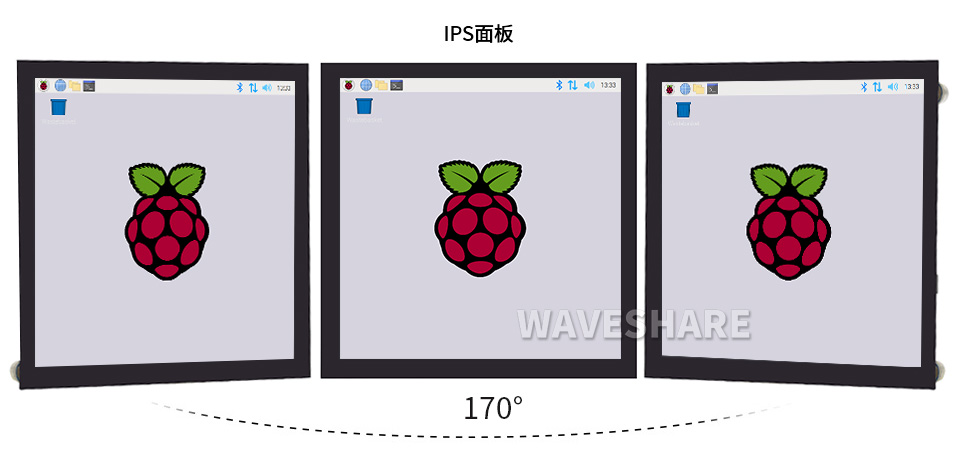

  • 可视角度 170°
  • 触摸类型 电容触摸
  • 触控点数 5点触控
  • 触摸接口 I2C
  • 触摸面板工艺 全贴合
  • 触摸面板 钢化玻璃面板
  • 低功耗 低功耗方案


设备及系统支持



Raspberry Pi

基于Raspberry Pi 40pin GPIO接口设计
通过Raspberry Pi的DPI666接口驱动LCD，刷新率可达60Hz
通过Raspberry Pi的I2C接口驱动触摸，5点触控
支持Raspbian、Kali等操作系统
支持Ubuntu mate

未来新版只要兼容旧版均可支持



设备连接图示

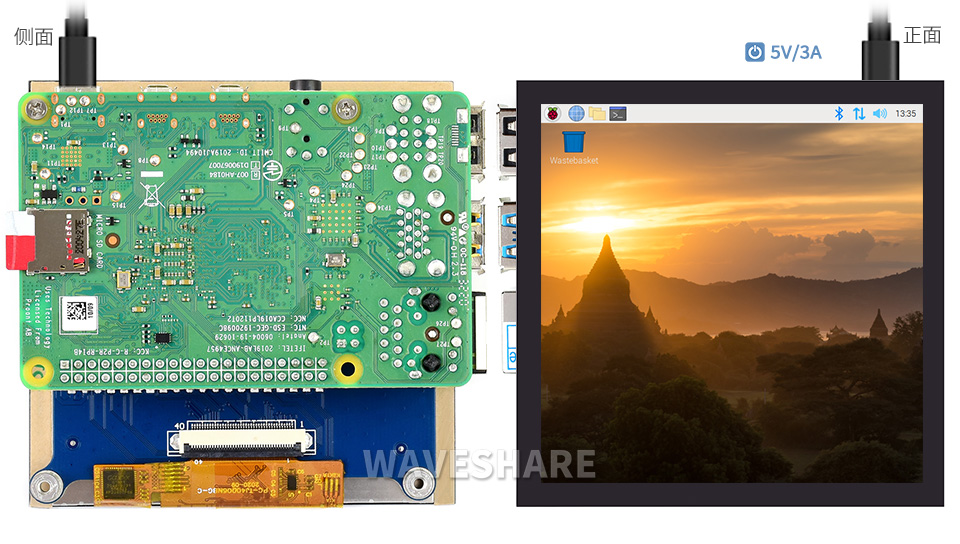

接入树莓派Raspberry Pi 4

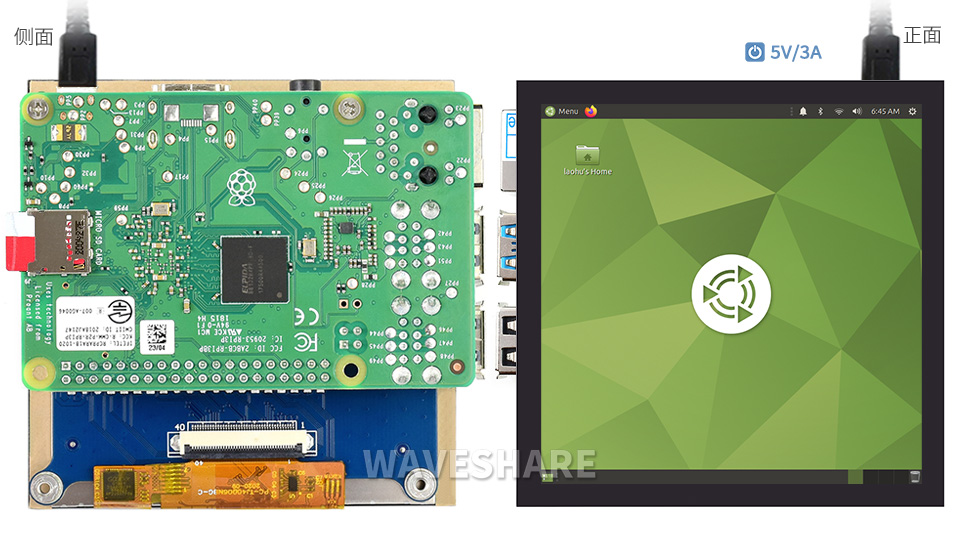

接入树莓派Raspberry Pi 3B+

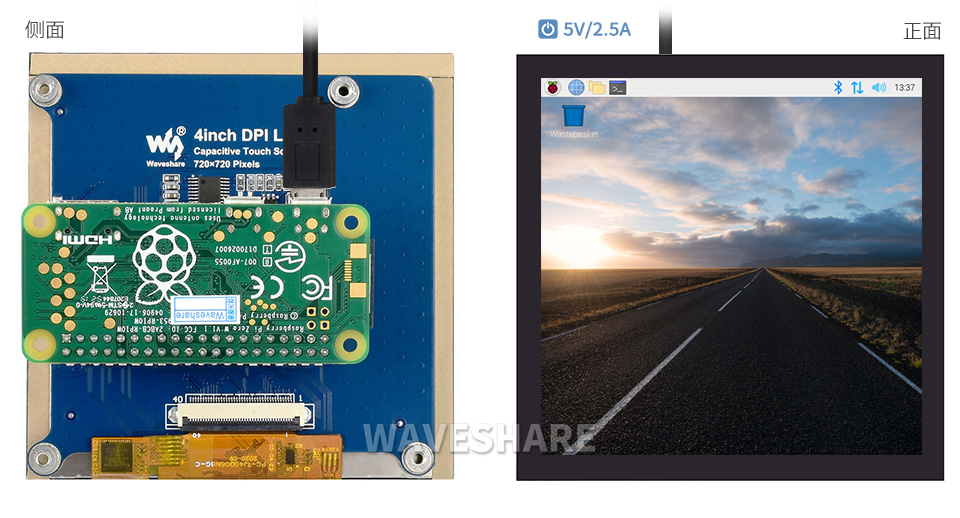

接入树莓派Raspberry Pi Zero W



显示



触摸

电容触摸
最高5点触摸 1)
钢化玻璃面板 2)
          注：1）最高支持5点触摸，实际触摸点数与软件系统有关。      2）钢化玻璃面板，硬度达6H。


外观及尺寸



选型表

查看详细对比


型号 显示 触摸 音频 主流设备支持
分辨率 显示接口 显示面板 可视
角度		 触摸
类型		 触摸
接口		 触摸面板 全贴合
工艺		 喇叭 信号
输出		 树莓派 Jetson Nano 计算机
SPI 显示屏
2.8inch RPi LCD (A) 320×240 SPI TFT - 电阻 SPI - - - - √ - -
3.2inch RPi LCD (B) 320×240 SPI TFT - 电阻 SPI - - - - √ - -
3.5inch RPi LCD (A) 480×320 SPI TFT - 电阻 SPI - - - - √ - -
3.5inch RPi LCD (B) 480×320 SPI IPS 160° 电阻 SPI - - - - √ - -
3.5inch RPi LCD (C) 480×320 高速 SPI TFT - 电阻 SPI - - - - √ - -
3.5inch RPi LCD (F) 320×480 SPI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
3.5inch RPi LCD (G) 320×480 SPI IPS 170° 电阻 SPI - - - √ - -
4inch RPi LCD (A) 480×320 SPI TFT - 电阻 SPI - - - - √ - -
DPI 显示屏
2.8inch DPI LCD 480×640 DPI IPS 160° 电容 I2C 钢化玻璃 √ - - √ - -
3.5inch DPI LCD 640×480 DPI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
4inch DPI LCD (C) 720×720 DPI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
5inch DPI LCD 800×480 DPI IPS 160° - - - - - - √ - -
7inch DPI LCD 1024×600 DPI IPS 170° - - - - - - √ - -
DSI 显示屏
2.8inch DSI LCD 480×640 DSI IPS 160° 电容 I2C 钢化玻璃 √ - - √ - -
3.4inch DSI LCD (C) 800×800 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
4inch DSI LCD 480×800 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
4inch DSI LCD (C) 720×720 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
4.3inch DSI LCD 800×480 DSI IPS 160° 电容 I2C 钢化玻璃 - - - √ - -
4.3inch DSI LCD (带外壳) 800×480 DSI IPS 160° 电容 I2C 钢化玻璃 - - - √ - -
4.3inch DSI QLED 800×480 DSI IPS(QLED) 160° 电容 I2C 钢化玻璃 - - - √ - -
5inch DSI LCD 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
5inch DSI LCD (B) 800×480 DSI IPS 160° 电容 I2C 钢化玻璃 - - - √ - -
5inch DSI LCD (C) 1024×600 DSI IPS 178° 电容 I2C 钢化玻璃 - - - √ - -
5inch DSI LCD (D) 720×1280 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
5-DSI-TOUCH-A 720×1280 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
6.25inch DSI LCD 720×1560 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
7inch DSI LCD 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (with cam) 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (with cam and case) 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (with case A) 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (B) 800×480 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (B) (with case A) 800×480 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (C) 1024×600 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (C) (with case A) 1024×600 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (E) 1280×800 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
7-DSI-TOUCH-A 720×1280 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
7inch DSI LCD (H) 1280×720 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
7.9inch DSI LCD 400×1280 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
8-DSI-TOUCH-A 800×1280 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
8inch DSI LCD 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
8inch DSI LCD (with cam) 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
8inch DSI LCD (C) 1280×800 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
8.8inch DSI LCD 480×1920 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
10.1-DSI-TOUCH-A 800×1280 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
10.1inch DSI LCD (C) 1280×800 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
11.9inch DSI LCD 320×1480 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
12.3-DSI-TOUCH-A 720 × 1920 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
13.3inch DSI LCD 1920×1080 DSI IPS 178° 电容 I2C 钢化玻璃 - - - √ - -
HDMI / Type-C 显示屏
2.8inch HDMI LCD (H) 480×640 HDMI IPS 160° 电容 Type-C / I2C 钢化玻璃 √ - - √ √ √
3.2inch HDMI LCD (H) 480×800 HDMI IPS 160° - - - - - - √ √ 仅显示
3.4inch 800x800 LCD 800x800 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ √ √
3.5inch HDMI LCD 480×320 HDMI IPS 160° 电阻 SPI - - - √ √ - 仅显示
3.5inch HDMI LCD (E) 640×480 HDMI IPS 170° 电容 Type-C / I2C 钢化玻璃 - - √ √ √ √
3.5inch 480x800 LCD 480×800 HDMI IPS 170° 电容 Type-C - - - - √ √ √
4inch 720x720 LCD 720x720 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ √ √
4inch HDMI LCD 480×800 HDMI IPS 170° 电阻 SPI - - - - √ - 仅显示
4inch HDMI LCD (C) 720×720 HDMI IPS 170° 电容 Type-C / I2C 钢化玻璃 √ - √ √ √ √
4inch HDMI LCD (H) 480×800 HDMI IPS 170° 电阻 SPI - - - √ √ - 仅显示
4.3inch HDMI LCD (B) 800×480 HDMI IPS 160° 电容 USB - - - √ √ √ √
5DP-CAPLCD-H 1024×600 HDMI IPS 178° 电容 Type-C 钢化玻璃 - - √ √ √ √
5DP-CAPLCD-B 1024×600 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
5DP-CAPLCD-G 1024×600 HDMI IPS 178° 电阻 Type-C 钢化玻璃 - - √ √ √ √
5inch HDMI LCD 800×480 HDMI TFT - 电阻 SPI - - - - √ - -
5inch HDMI LCD (带外壳) 800×480 HDMI TFT - 电阻 SPI - - - - √ - -
5inch HDMI LCD (B) 800×480 HDMI TFT 160 电阻 USB - - - - √ - √
5inch HDMI LCD (B) (带外壳) 800×480 HDMI TFT - 电阻 USB - - - - √ - √
5inch HDMI LCD (G) 800×480 HDMI/VGA TFT - 电阻 USB - - - √ √ - √
5inch HDMI LCD (H) 800×480 HDMI/VGA TFT - 电容 USB 钢化玻璃 - - √ √ √ √
5inch HDMI LCD (H) V4 800×480 HDMI TFT - 电容 USB 钢化玻璃 - - - √ - √
5inch HDMI AMOLED 960×544 HDMI AMOLED 170° 电容 USB 钢化玻璃 √ - √ √ √ √
5inch 1080x1080 LCD 1080×1080 HDMI IPS 160° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
5inch 720x1280 LCD 720×1280 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ - √ √ √
5.5inch HDMI AMOLED 1080×1920 HDMI AMOLED 170° 电容 USB 钢化玻璃 √ - √ √ √ √
5.5inch HDMI AMOLED (with case A) 1080×1920 HDMI AMOLED 170° 电容 USB 钢化玻璃 √ - √ √ - -
5.5inch 1440x2560 LCD 1440×2560 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ - √
5.5inch 1440x2560 LCD (with case A) 1440×2560 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ - -
6.25inch 720x1560 LCD 720×1560 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ - √ √ √
PI5-HMI-7A 720×1280 HDMI IPS 170° 电容 Type-C 钢化玻璃 √ - - √ - -
7EP-CAPLCD 1280×800 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
7EP-CAPLCD Monitor 1280×800 HDMI/Type-C IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
7inch HDMI LCD 1024×600 HDMI IPS 170° 电阻 SPI - - - - √ - 仅显示
7inch HDMI LCD (B) 800×480 HDMI TFT - 电容 USB - - - - √ - √
7inch HDMI LCD (B) (带外壳) 800×480 HDMI TFT - 电容 USB - - - - √ - √
7inch HDMI LCD (C) 1024×600 HDMI IPS 170° 电容 USB - - - - √ - √
7inch HDMI LCD (C) (带外壳) 1024×600 HDMI IPS 170° 电容 USB - - - - √ - √
7inch HDMI LCD (H) 1024×600 HDMI/VGA IPS 170° 电容 USB - - - √ √ √ √
7inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA IPS 170° 电容 USB 钢化玻璃 - - √ √ √ √
7HP-CAPQLED 1024×600 HDMI IPS(QLED) 170° 电容 USB 钢化玻璃 - - √ √ √ √
7.9inch HDMI LCD 400×1280 HDMI IPS 170° 电容 USB 钢化玻璃 - - √ √ √ √
7.9inch Side Monitor 400×1280 HDMI IPS 170° - - 钢化玻璃 - √ - √ √ √
7.9inch Touch Monitor 400×1280 HDMI IPS 170° 电容 USB 钢化玻璃 - √ - √ √ √
PI5-HMI-080D 1280×800 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ - - √ - -
8DP-CAPLCD 1280×800 HDMI IPS 178° 电容 USB 钢化玻璃 √ - √ √ √ √
8HP-CAPLCD Monitor 1280×800 HDMI/Type-C IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
8inch 768x1024 LCD 768×1024 HDMI IPS 178° 电容 Type-C 钢化玻璃 - - √ √ √ √
8inch 1536x2048 LCD 1536×2048 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
8.8inch Side Monitor 480×1920 HDMI IPS 170° - - - - √ - √ √ 仅显示
9HP-CAPQLED-B 1280×720 HDMI IPS(QLED) 178° 电容 USB 钢化玻璃 - - √ √ √ √
9.3inch 1600x600 LCD 1600×600 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
9.7inch 768x1024 LCD 768×1024 HDMI IPS 178° 电容 Type-C 钢化玻璃 - - √ √ √ √
PI5-HMI-101D 1280×800 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ - - √ - -
10.1inch HDMI LCD 1024×600 HDMI IPS 170° 电阻 SPI - - - - √ - 仅显示
10.1inch HDMI LCD (B) (带外壳) 1280×800 HDMI IPS 170° 电容 USB 钢化玻璃 - - - √ - √
10.1inch HDMI LCD (E) 1024×600 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ √ √
10.1inch HDMI LCD (G) (带外壳) 1920×1200 HDMI IPS 160° 电容 USB 钢化玻璃 √ √ √ √ √ √
10.1inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA TFT - 电容 USB - - - - √ √ √
10.1inch HDMI LCD (F) (带外壳) 1024×600 HDMI/VGA IPS 170° 电容 USB 钢化玻璃 - √ - √ √ √
10.1EP-CAPLCD 1920×1200 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
10.1DP-CAPLCD 1280×800 HDMI IPS 178° 电容 USB 钢化玻璃 √ - √ √ √ √
10.1HP-CAPQLED 1280×720 HDMI IPS(QLED) 170° 电容 USB 钢化玻璃 - - √ √ √ √
10.1HP-CAPLCD Monitor 1280×800 HDMI/Type-C IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
10.4HP-CAPQLED 1600×720 HDMI IPS(QLED) 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
10.5inch HDMI AMOLED 2560×1600 HDMI AMOLED 160° 电容 USB 钢化玻璃 √ √ √ √ √ √
11.6inch 1768x828 LCD 1768×828 HDMI/Type-C IPS 178° 电容 Type-C In-Cell - - √ √ √ √
11.6inch HDMI LCD (H) 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃 √ - √ √ √ √
11.6inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 √ √ √ √ √ √
11.9inch HDMI LCD 320×1480 HDMI IPS 170° 电容 USB 钢化玻璃 - - √ √ √ √
11.9inch Side Monitor 320×1480 HDMI IPS 170° - - 钢化玻璃 - √ - √ √ √
11.9inch Touch Monitor 320×1480 HDMI IPS 170° 电容 USB 钢化玻璃 - √ - √ √ √
12.3inch 1920x720 LCD 1920×720 HDMI/Type-C IPS 178° 电容 Type-C In-Cell - - √ √ √ √
12.3inch HDMI LCD 1920×720 HDMI IPS 178° 电容 USB 钢化玻璃 √ - √ √ √ √
13.3inch HDMI LCD (H) 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃 - - √ √ √ √
13.3inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 - √ √ √ √ √
13.3inch HDMI LCD (H) (带外壳) V2 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 - √ √ √ √ √
13.3inch QHD AMOLED 2560×1440 HDMI/Type-C AMOLED 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
13.3inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 电容 Type-C 钢化玻璃 - - √ √ √ √
14inch 2160x1440 LCD 2160×1440 HDMI/Type-C/DP IPS 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
14″ Portable Monitor 1920×1200 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
14inch Dual Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
15.6inch Dual Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
15.6inch HDMI LCD 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃 - - √ √ √ √
15.6inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 - √ √ √ √ √
15.6inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 电容 Type-C / USB 钢化玻璃 - √ √ √ √ √
15.6HP-CAPQLED 1920×1080 HDMI IPS(QLED) 178° 电容 USB 钢化玻璃 √ - √ √ √ √
15.6inch QLED Monitor 1920×1080 HDMI IPS(QLED) 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
15.6″ Portable Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
18.5inch Dual Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
18.5inch FHD LCD 1080×1920 HDMI/Type-C IPS 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
18.5″ Portable Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
18.5″ 4K Portable Monitor 3840×2160 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
21.5inch FHD LCD 1080×1920 HDMI IPS 170° 电容 Type-C 钢化玻璃 √ - √ √ √ √
21.5inch FHD Monitor 1080×1920 HDMI IPS 170° 电容 Type-C 钢化玻璃 √ √ - √ √ √
21.5″ Portable Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
24.5″ 2K Portable Monitor 2560×1440 HDMI/Type-C IPS 178° - - - - √ √ √ √ √

SPI 显示屏

  • 优点：价格低
  • 缺点：帧率低，仅适合低分辨率，仅支持树莓派，占用树莓派 40PIN GPIO 接口（SPI 接口部分），树莓派系统兼容性差

DPI 显示屏

  • 优点：价格低，帧率高，支持多种分辨率，树莓派系统兼容性好
  • 缺点：仅支持树莓派，占用树莓派 40PIN GPIO 接口

DSI 显示屏

  • 优点：价格适中，帧率高，不占用树莓派 40PIN GPIO 接口，树莓派系统兼容性好
  • 缺点：仅支持树莓派

HDMI / TYPE-C 显示屏

  • 优点：帧率高，支持多种分辨率，支持多种设备，不占用树莓派 40PIN GPIO 接口，树莓派系统兼容性好
  • 缺点：价格稍高




资料及服务

认准微雪正品
专业技术支持
丰富的资料教程
资料路径：www.waveshare.net/wiki/4inch_DPI_LCD_(C)_


包装清单

  • 1
  1. 4inch DPI LCD (C) × 1
  2. 铜柱包 × 1


保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。
