4.3寸树莓派电阻屏 480×272

支持Raspbian、Ubuntu、Kali、Retropie…

已停产

型号
4.3inch HDMI LCD
SKU
11865
品牌
Waveshare
  • 产品详情
  • 配置清单
  • 保修&售后服务

大才盘盘

【自我介绍】

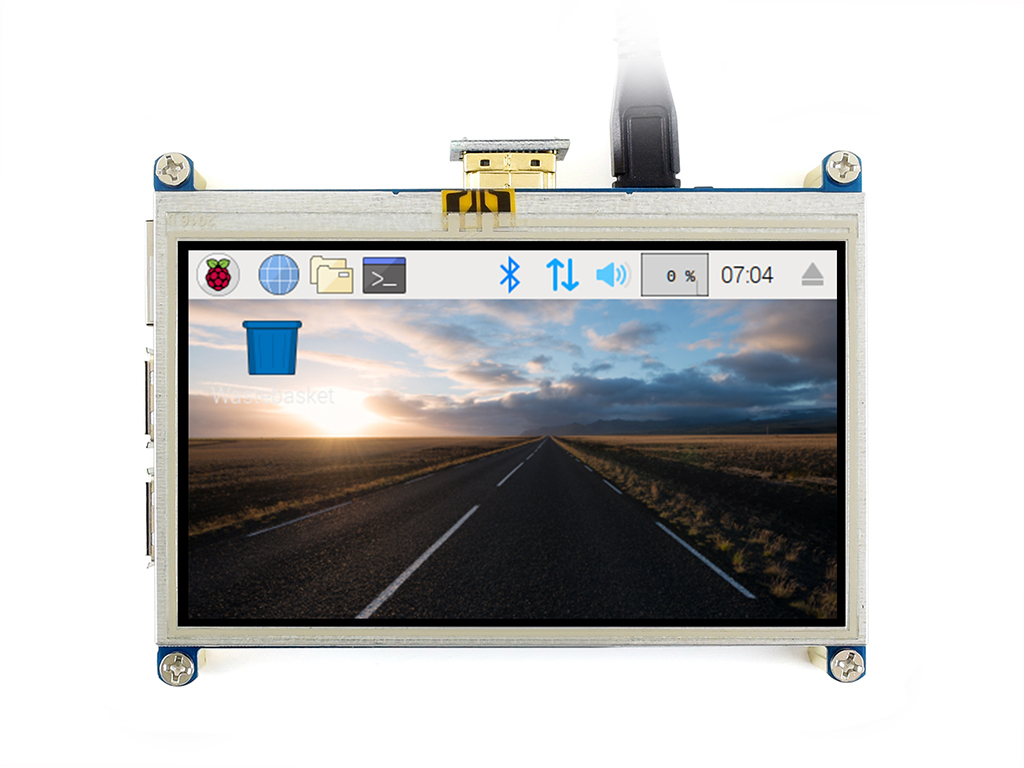

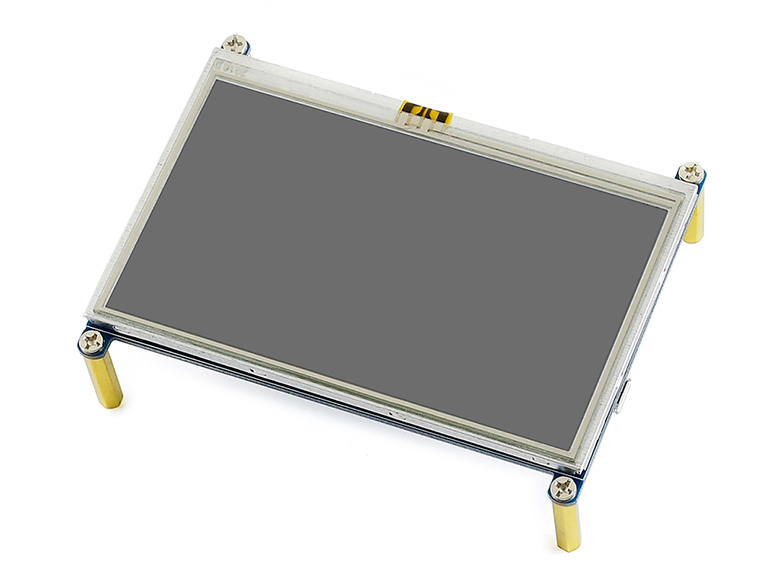

我是树莓派4.3寸HDMI显示屏,480×272分辨率,带电阻触摸。
如果你需要树莓派HDMI显示器,渴望改变世界,没有人能阻止你。

【我的特点】
  • 显示屏:4.3寸,480×272分辨率
  • 触摸屏:电阻触摸
  • 显示接口:HDMI
  • 触摸接口:SPI
  • 兼容并可直接插入任何版本树莓派(树莓派1代B型与树莓派Zero需另配HDMI连接线)
  • 提供驱动(支持Raspbian / Ubuntu / Kali和Retropie系统)
  • 仅用于显示,不占用任何I/O资源(使用触摸功能,占用I/O)
  • 支持背光控制,更省电

打击盗版声明

敬告:本产品已获相关专利,仿造必追究其法律责任!

市面上存在不少抄袭微雪产品的不法商户,这些不法商户的一般特点是:
①抄袭网页说明、产品图片及产品资料(萌萌哒的微雪体,和他们的垃圾风格搭吗?他们抄的也是旧版产品,旧版资料吧?)
②采用劣质材料,裁减配置(LCD支撑铜柱、包装盒、CE认证、ROHS认证,这些逼格玩法没有跟上吧?)
③不重视产品质量,没能力应对售后(买到白屏的小白,我们也帮不到你;抄来的作业,你还奢望他懂?)
④更新速度慢几拍,甚至无法再更新(如7inch HDMI LCD已支持WINDOWS,山寨依然不支持;我们将加强加密,山寨可能永远无法破解。)


认准微雪正品,我们在配置、外观方面有以下特点: 使用微雪正品,我们在服务方面有以下优势:
  • 不断更新的线上资料(wiki
  • 资源丰富的线上课堂(study
  • 靠谱的售后服务方式(电话/email/QQ

美图秀秀

产品认证





接口定义

引脚号 标识 描述
1、17 3.3V 电源正(3.3V电源输入)
2、4 5V 电源正(5V电源输入)
3、5、7、8、10、11、12、13、15、16、18、24 NC NC
6、9、14、20、25 GND 电源地
19 TP_SI 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
22 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
23 TP_SCK 触摸面板的SPI时钟信号
26 TP_CS 触摸面板片选信号,低电平选择触摸面板

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/4.3inch_HDMI_LCD

常见问题

在树莓派上,怎么使用该显示屏?
 •  下载最新版本的镜像(RaspbianUbuntuKaliRetropie)。
 •  将镜像烧到TF卡,打开TF卡根目录的config.txt文件。
 •  修改config.txt文件,在config.txt最后加入以下代码:

display_rotate=2
max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 480 272 60 6 0 0 0
dtoverlay=ads7846,cs=1,penirq=25,penirq_pull=2,speed=50000,keep_vref_on=0,swapxy=0,pmax=255,xohms=150,
xmin=200,xmax=3900,ymin=200,ymax=3900
hdmi_drive=1
hdmi_force_hotplug=1
 •  将TF卡插入树莓派上,给树莓派上电。
 •  登录树莓派的终端(可将键盘接入树莓派进行操作或用ssh远程登录)。
 •  先通过网络下载相关驱动代码,在执行相应的安装命令,在整个过程需确保可正常联网
git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
sudo ./LCD43-show-V2
 •  重启后即可正常使用。

更多FAQ,请查看:www.waveshare.net/wiki/4.3inch_HDMI_LCD#FAQ

外形尺寸

配置清单

  1. 4.3inch HDMI LCD× 1
  2. HDMI连接器 × 1
  3. HDMI公口转micro HDMI公口转接板 (A) × 1

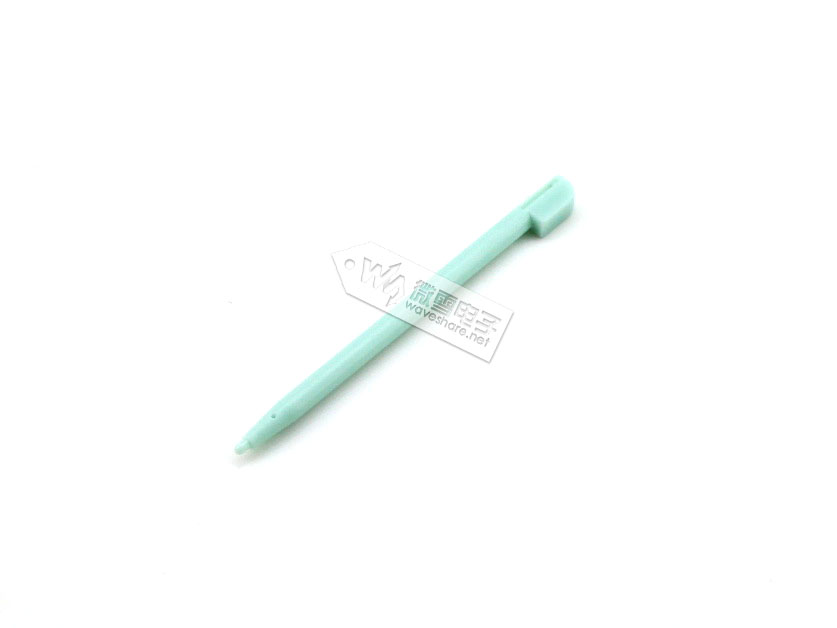

  4. 电阻屏触摸笔 × 1
  5. RPi铜柱包(4PCS套) × 1

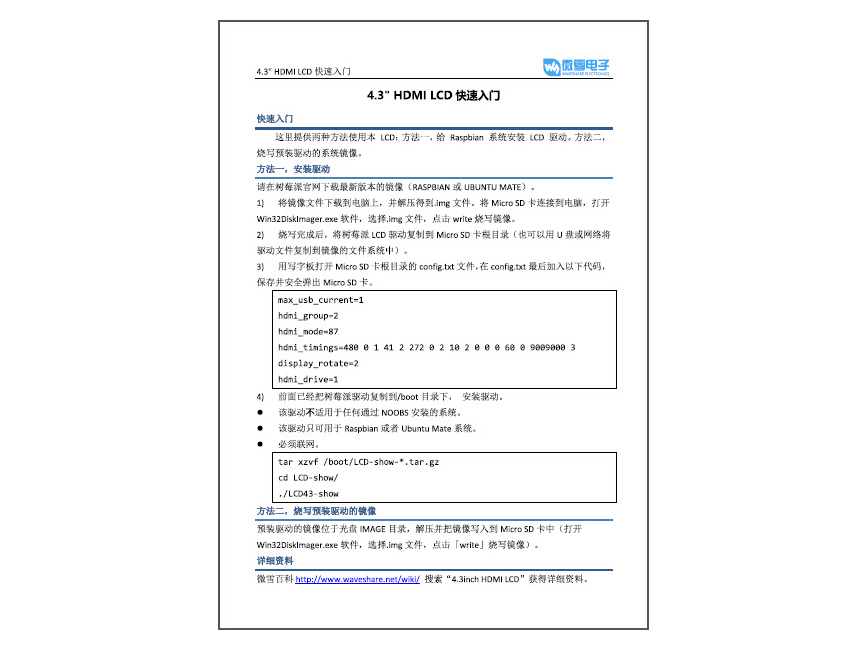

  6. 快速入门手册 × 1
1
2
3
4
5
6

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
