4.01寸7彩色电子墨水屏模块640×400分辨率 SPI通信接口

ACeP七色显示，功耗低、视角宽、断电仍可清晰显示

已停产

型号
4.01inch e-Paper HAT (F)
SKU
19283
品牌
Waveshare
7.3寸带模块
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

本产品已停产，推荐用 4inch e-Paper HAT+ (E) 代替。

4.01 英寸 7 彩色墨水屏模块

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用
4.01英寸电子墨水屏模块
  • 尺寸 4.01 英寸
  • 分辨率 640 × 400
  • 可视角度 >170°
  • 显示颜色 7 彩色
  • 灰度级别 2
  • 通信接口 SPI

  • 耗电量 超低耗电

  • 显示时间 持续显示
    不耗电
  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 阅读体验 舒适阅读
    无蓝光
  • 显示环境 环境光下可见

  • 显示方式 反射式，不主
     动发光

我的特点


  • 采用 Advanced Color ePaper (ACeP) 技术，支持显示七种颜色
  • 无需背光，断电可长时间保持最后一屏的显示内容
  • 功耗非常低，基本只在刷新时耗电
  • SPI 控制接口，可接入 Raspberry Pi / Jetson Nano / 旭日 ® X3 派 / Arduino / STM32 等主控板
  • 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
  • 提供完善的配套资料手册 (驱动板原理图、Raspberry Pi / Jetson Nano / 旭日 ® X3 派 / Arduino / STM32 等示例程序)

我的参数


工作电压 3.3V/5V 显示颜色 7 彩色
通信接口 3-wire SPI、4-wire SPI 灰度等级 2
外形尺寸 98.50 × 70.00mm 全局刷新 30s
显示尺寸 86.40 × 54.00mm 刷新功耗 50mW(typ.)
点距 0.135 × 0.135mm 休眠电流 <0.01uA(接近 0)
分辨率 640 × 400pixels 可视角度 >170°

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。

4.01英寸电子墨水屏的优势

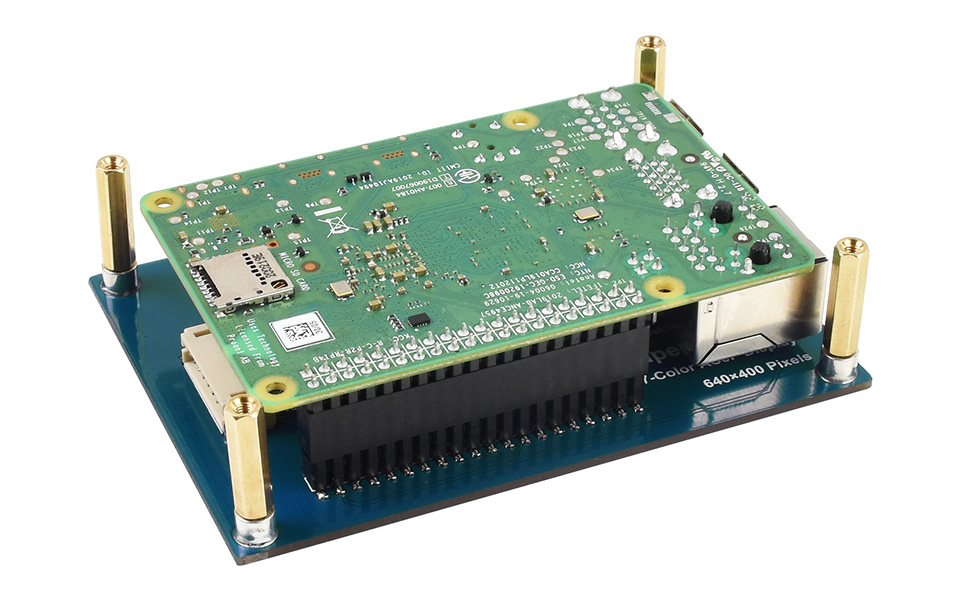

基于 Raspberry Pi 40PIN
接口设计


适用于 Raspberry Pi 系列主板、Jetson Nano、旭日 ® X3 派

7.5英寸电子墨水屏基于Raspberry Pi 40PIN接口设计

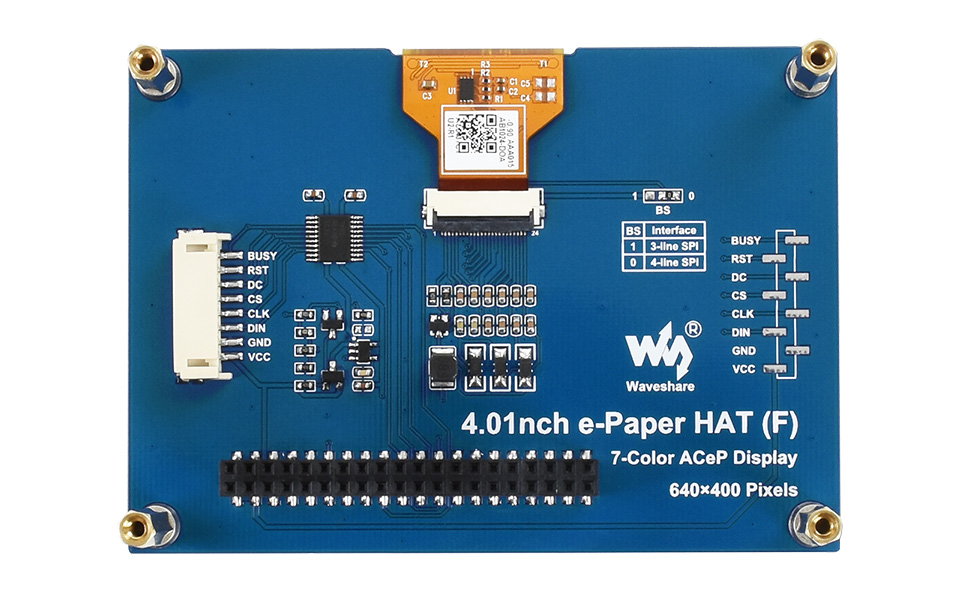

SPI 控制接口


可接入 Raspberry Pi/Jetson Nano/Arduino/STM32 等主控板

4.01英寸电子墨水屏SPI控制接口
VCC 3.3V/5V
GND GND
DIN SPI 通信 MOSI 引脚
CLK SPI 通信 SCK 引脚
CS SPI 片选引脚 (低电平有效)
DC 数据/命令控制引脚 (高电平表示数据，低电平表示命令)
RST 外部复位引脚 (低电平复位)
BUSY 忙状态输出引脚 (表示忙碌)

板载电平转换芯片


兼容 3.3V 和 5V 单片机接口

4.01英寸电子墨水屏板载电平转换芯片

应用场景


适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

4.01英寸电子墨水屏应用场景

我的尺寸

5.83英寸电子墨水屏尺寸

产品选型


型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s) 		局部
刷新 		Pi
接口 		柔性 控制
接口
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ - - SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 √ - - SPI
1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 14 - - - SPI
1.54inch e-Paper Module (G) 红、黄、黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 20 - - - SPI
1.64inch e-Paper Module (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 47 × 38 12 - - - SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 2 √ √ - SPI
2.13inch e-Paper HAT+ 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.5 2 √ √ - SPI
2.13inch e-Paper HAT (B) 红、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 15 - √ - SPI
2.13inch e-Paper HAT (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 16 - √ - SPI
2.13inch Touch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 69.15 × 38.90 2 √ √ - SPI
2.13inch Touch e-Paper HAT
(with case) 		黑、白 2 250×122 48.55 × 23.70 72.20 × 41.90 2 √ √ - SPI
2.15inch e-Paper HAT+ (B) 红、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 23 - √ - SPI
2.15inch e-Paper HAT+ (G) 红、黄、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 20 - √ - SPI
2.36inch e-Paper Module (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 69.5 × 38.5 12 - - - SPI
2.66inch e-Paper Module 黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 6 √ - - SPI
2.66inch e-Paper Module (B) 红、黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 15 - - - SPI
2.66inch e-Paper Module (G) 红、黄、黑、白 2 360×184 60.05 × 30.69 85.0 × 38.5 26 - - - SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 √ √ - SPI
2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.288 × 38.192 73.5 × 56.0 15 - √ - SPI
2.9inch e-Paper Module 黑、白 4 296×128 66.89 × 29.05 89.5 × 38.0 3 √ - - SPI
2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 - - - SPI
2.9inch Touch e-Paper HAT 黑、白 4 296×128 66.89 × 29.05 89.10 × 42.70 3 √ √ - SPI
3inch e-Paper Module (G) 红、黄、黑、白 2 400×168 70.40 × 29.568 88.5 × 41 12 - - - SPI
3.5inch e-Paper Module (G) 红、黄、黑、白 2 384×184 79.68 × 38.18 94.00 × 47.50 20 - - - SPI
3.52inch e-Paper HAT 黑、白 2 360×240 74.51 × 49.67 86.50 × 57.00 1.5 - √ - SPI
3.52inch e-Paper HAT (B) 红、黑、白 2 360×240 74.51 × 49.67 86.50 × 57.0 16 - √ - SPI
3.7inch e-Paper HAT 黑、白 4 480×280 81.12 × 47.32 96.50 × 58.00 3 √ √ - SPI
3.7inch e-Paper HAT+ (G) 红、黄、黑、白 2 416×240 81.54 × 47.04 96.00 × 57.00 20 - √ - SPI
3.97inch e-Paper HAT+ 黑、白 4 800×480 86.40 × 51.84 99.50 × 60.00 3.5 √ √ - SPI
3.97inch e-Paper HAT+ (G) 红、黄、黑、白 2 800×480 86.40 × 51.84 99.50 × 60.00 21 - √ - SPI
4inch e-Paper HAT+ (E) E6全彩色 2 600×400 84.60 × 56.40 101.00 × 68.00 19 - √ - SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.00 × 78.50 5 √ - - SPI
4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.00 × 78.50 15 - - - SPI
4.2inch e-Paper Module (G) 红、黄、黑、白 2 400×300 84.80 × 63.60 103.00 × 78.50 21 - - - SPI
4.26inch e-Paper HAT 黑、白 4 800×480 92.80 × 55.68 107.00 × 64.00 4 √ √ - SPI
4.37inch e-Paper Module (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 101.50 × 81.50 14 - - - SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.00 × 75.00 1.5 - - - UART
5.79inch e-Paper Module 黑、白 4 792×272 139.00 × 47.74 152.50 × 58.50 3.5 √ - - SPI
5.79inch e-Paper Module (B) 红、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 24 - - - SPI
5.79inch e-Paper Module (G) 红、黄、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 21 - - - SPI
5.83inch e-Paper HAT 黑、白 2 648×480 119.232 × 88.320 125.40 × 99.50 5 - √ - SPI
5.83inch e-Paper HAT (G) 红、黄、黑、白 2 648×480 118.78 × 88.22 125.40 × 99.50 20 - √ - SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.40 × 90.60 138.40 × 101.80 <1 √ √ - USB/SPI/
I80
7.3inch e-Paper HAT (E) E6全彩色 2 800×480 160.00 × 96.00 170.20 × 111.20 12 - √ - SPI
7.3inch e-Paper HAT (F) 7彩色 2 800×480 160.00 × 96.00 170.20 × 111.20 35 - √ - SPI
7.5inch e-Paper HAT 黑、白 4 800×480 163.20 × 97.92 170.20 × 111.20 4 √ √ - SPI
7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.20 × 97.92 170.20 × 111.20 26 √ √ - SPI
7.5inch e-Paper HAT (H) 红、黄、黑、白 2 800×480 163.20 × 97.92 170.20 × 111.20 22 - √ - SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.80 × 127.60 <1 √ √ - USB/SPI/
I80
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.80 × 156.40 <1 √ √ - USB/SPI/
I80
10.2inch e-Paper HAT (G) 红、黄、黑、白 2 960 × 640 215.52 × 143.68 224.00 × 157.00 27 - √ - SPI
10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.70 × 174.40 <1 √ √ - USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.70 × 165.80 <1 √ √ √ USB/SPI/
I80
10.85inch e-Paper HAT+ 黑、白 2 1360 × 480 259.76 × 91.68 270.56 × 105.92 3.5 - √ - SPI
10.85inch e-Paper HAT+ (G) 红、黄、黑、白 2 1360 × 480 259.76 × 91.68 270.56 × 105.92 21 - √ - SPI
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.00 × 229.50 <8 - √ - SPI
12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.00 × 229.50 37 - √ - SPI
13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 √ √ - USB/SPI/
I80
13.3inch e-Paper HAT (B) 红、黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 22 √ √ - SPI
13.3inch e-Paper HAT (K) 黑、白 4 960×680 275.52 × 195.16 286.32 × 212.26 5 √ √ - SPI
13.3inch e-Paper HAT (E) E6全彩色 2 1600×1200 270.40 × 202.80 284.70 × 208.80 19 - √ - SPI

说明
1、刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；局部刷新时间请前往对应屏幕详情页进行查询。
2、Pi 接口：基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板。
还不清楚你要哪个？看看下面的参考图吧！



资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/4.01inch_e-Paper_HAT_(F)_

配置清单

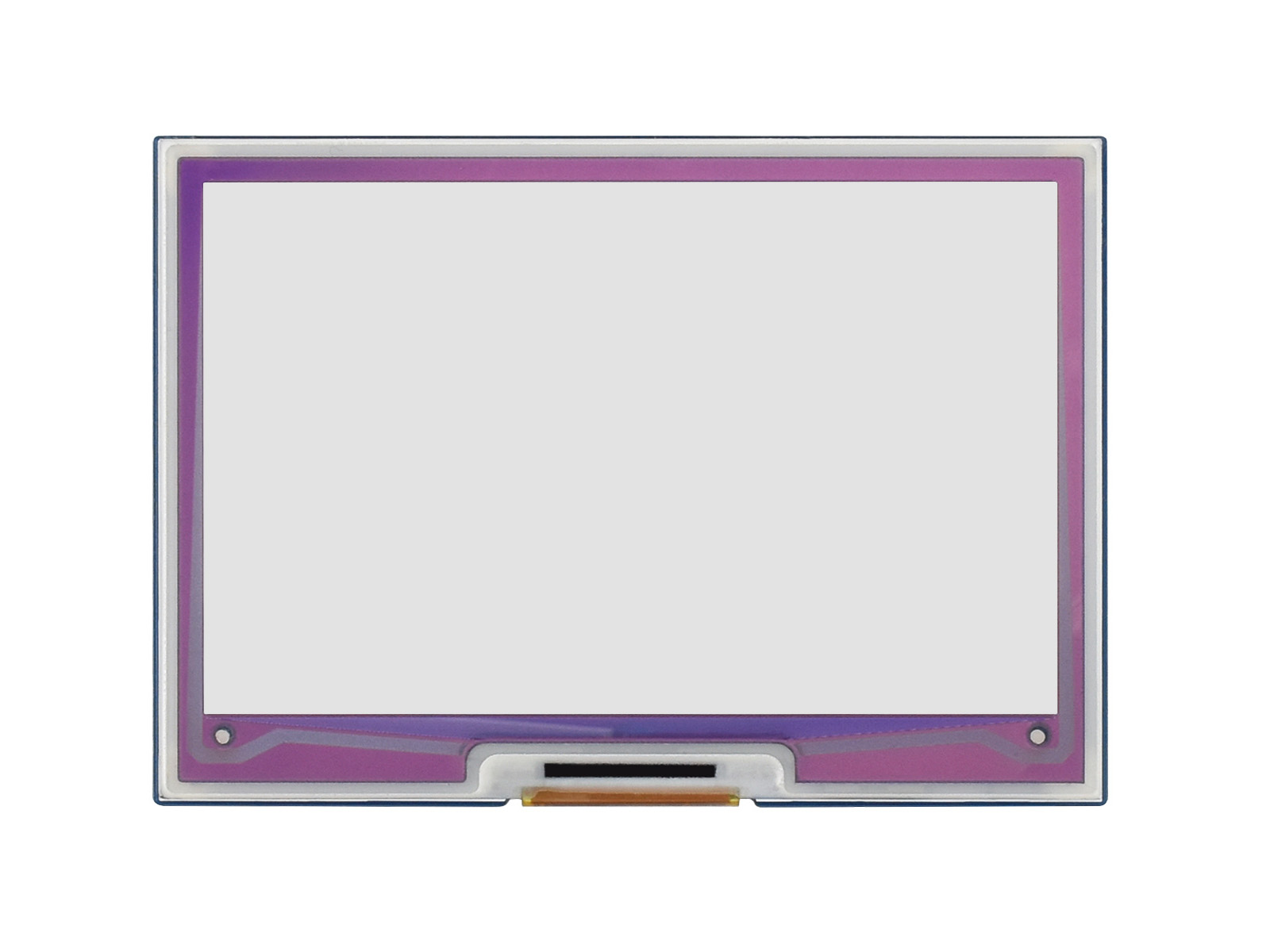

  1. 4.01inch e-Paper (F) × 1

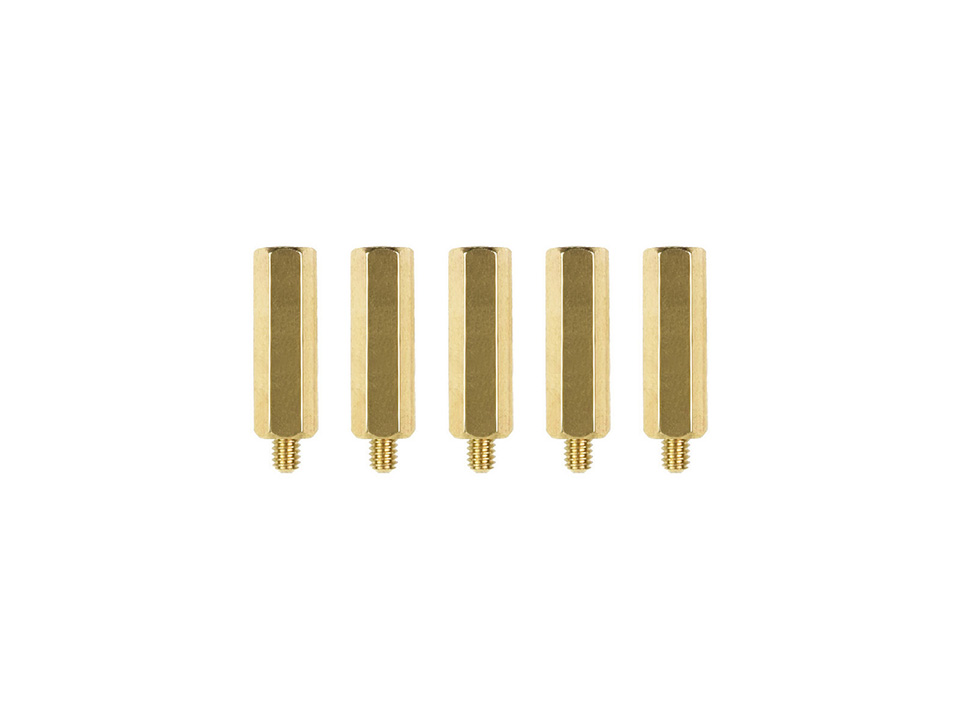

  2. RPi铜柱包(5PCS) × 1
  3. PH2.0 8PIN连接线 20cm × 1
