产品简介
【一分钟自我介绍】
我是专为树莓派量身打造的3.5寸电阻屏，480×320分辨率。小屏的我也如此清高（哦，是高清~）。
如果你需要小屏显示器，渴望霸气的到处DIY（配合移动电源/电池），那我们就很有缘分了。
【我的特点】
-
硬件分辨率为480×320，支持触控
-
兼容并可直接插入任何版本的树莓派
-
提供驱动（支持Raspbian / Ubuntu / Kali系统）
-
支持FBCP软件驱动，可设置软件分辨率和双屏显示
-
和你的树莓派一样大(Raspberry Pi B+/2B/3B/3B+)
-
沉金工艺，精雕细琢
-
配合树莓派使用，不得不拥有以下功能：
-
拍照（17种摄像模式）
-
支持软键盘（脱离鼠标键盘也能操控系统）
-
上网冲浪泡妞（你的世界由你创造）
打击盗版声明
敬告：本产品已获相关专利，仿造必追究其法律责任！
市面上存在不少抄袭微雪产品的不法商户，这些不法商户的一般特点是：
①抄袭网页说明、产品图片及产品资料（萌萌哒的微雪体，和他们的垃圾风格搭吗？他们抄的也是旧版产品，旧版资料吧？）
②采用劣质材料，裁减配置（LCD支撑铜柱、
包装盒、CE认证、ROHS认证，这些逼格玩法没有跟上吧？）
③不重视产品质量，没能力应对售后（买到白屏的小白，我们也帮不到你；抄来的作业，你还奢望他懂？）
④更新速度慢几拍，甚至无法再更新（如7inch HDMI LCD已支持WINDOWS，山寨依然不支持；我们将加强加密，山寨可能永远无法破解。）
认准微雪正品，我们在配置、外观方面有以下特点：
使用微雪正品，我们在服务方面有以下优势：
产品图展
|
优质产品前后看
|
|
![]()
|

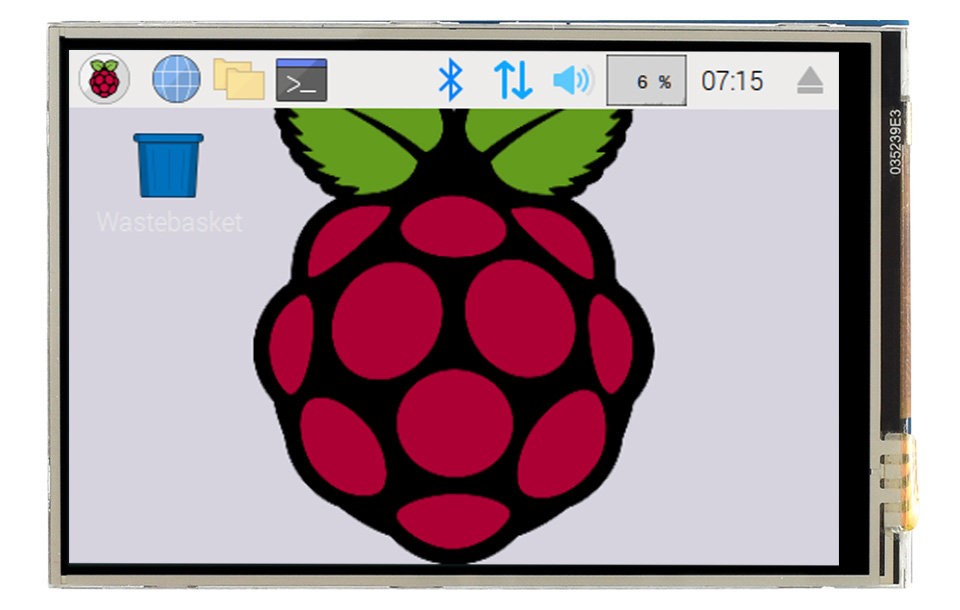

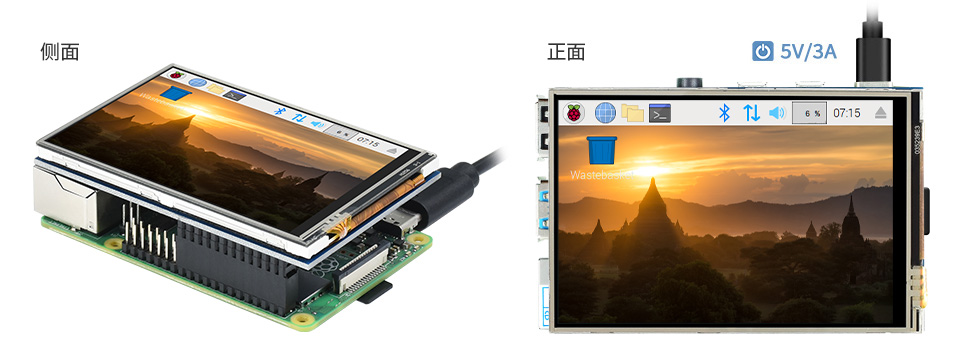

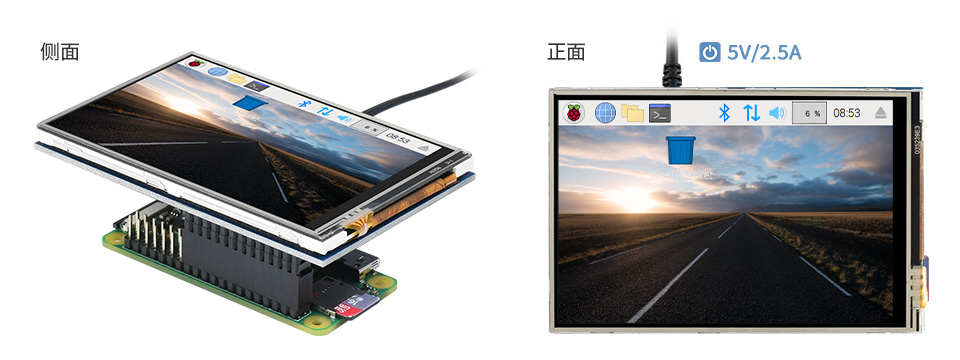

3.5寸的树莓派电阻屏
320x480分辨率
可触控
|
![]()
|
![]()
|
高品质器件，沉金工艺
|
![]()
|
![]()
|
可直接接入任何版本树莓派
|
|
![]()
|
![]()
|
可外接树莓派彩虹外壳
|
|
优质产品放大看
|
![]()
|
![]()
|
全新的器件
合理的布局
优良的做工
|
![]()
|
![]()
|
|
|
|
|
|
Raspbian系统相关写照
|
![]()
|
![]()
|
支持软键盘，脱离鼠标键盘也能操作
支持触摸控制摄像头(17种模式)
|
|
认准微雪原装正品
|
|
![]()
|
![]()
|
|
|
主要参数
|
类型
|
TFT
|
|
接口
|
SPI
|
|
触摸面板控制芯片
|
XPT2046
|
|
色阶指数
|
65536色
|
|
背光
|
LED
|
|
分辨率
|
320×480 （Pixel）
|
|
尺寸比例
|
8:5
|
|
功耗
|
TBD
|
|
背光电流
|
TBD
|
|
工作温度（℃）
|
TBD
|

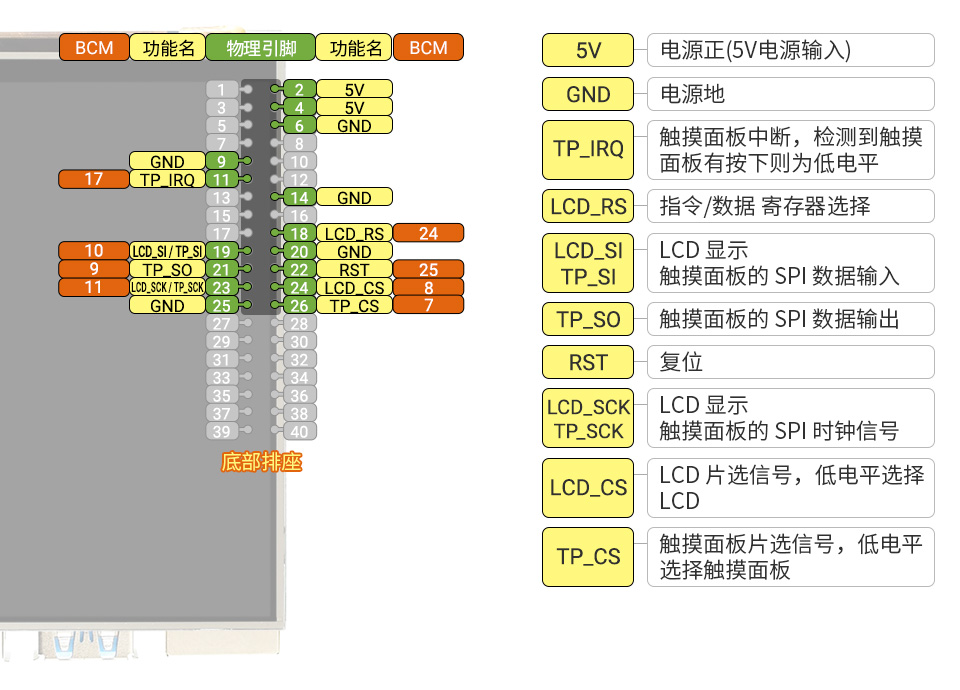

接口定义
|
引脚号
|
标识
|
描述
|
|
1、17
|
3.3V
|
电源正(3.3V电源输入)
|
|
2、4
|
5V
|
电源正(5V电源输入)
|
|
3、5、7、8、10、12、13、15、16
|
NC
|
NC
|
|
6、9、14、20、25
|
GND
|
电源地
|
|
11
|
TP_IRQ
|
触摸面板中断，检测到触摸面板有按下则为低电平
|
|
18
|
LCD_RS
|
指令/数据 寄存器选择
|
|
19
|
LCD_SI / TP_SI
|
LCD显示/ 触摸面板的SPI数据输入
|
|
21
|
TP_SO
|
触摸面板的SPI数据输出
|
|
22
|
RST
|
复位
|
|
23
|
LCD_SCK / TP_SCK
|
LCD显示/ 触摸面板的SPI时钟信号
|
|
24
|
LCD_CS
|
LCD片选信号，低电平选择LCD
|
|
26
|
TP_CS
|
触摸面板片选信号，低电平选择触摸面板
|
1、使用树莓派官方提供的镜像，无法正常使用LCD，是什么原因？
这是由于没有安装我们提供的驱动文件，具体请查看用户手册相关介绍。
建议先使用我们提供的镜像，测试通过后，在自行安装驱动程序。
2、使用waveshare提供的树莓派镜像，无法正常使用LCD，怎么处理？
• 确定硬件连接无误且接触良好。
• 确定TF卡烧写正常。
树莓派正常启动时PWR灯常亮，ACT灯闪烁。如果发现两灯都常亮则可能是TF卡烧写镜像不成功或TF卡与树莓派接触不良
推荐使用5V 3A电源适配器对树莓派进行供电。 如使用PC机的USB接口对树莓派供电，可能由于供电不足导致树莓派无法正常启动。
更多FAQ，请查看：
www.waveshare.net/wiki/3.5inch_RPi_LCD_(A)#FAQ
