产品简介
【一分钟自我介绍】
我是专为树莓派量身打造的2.8寸电阻屏，320x240分辨率。
如果你需要小屏显示器，渴望霸气的到处DIY（配合移动电源/电池），那我们就很有缘分了。
- 硬件分辨率为320×240，支持触控
- 兼容并可直接插入任何版本的树莓派
-
提供驱动（支持Raspbian / Ubuntu / Kali系统）
-
支持FBCP软件驱动，可设置软件分辨率和双屏显示
- 和你的树莓派一样大(Raspberry Pi B+/2B/3B/3B+)
- 自带4个按键，方便应用
- 沉金工艺，精雕细琢
-
配合树莓派使用，不得不拥有以下功能：
- 拍照（17种摄像模式）
- 支持软键盘（脱离鼠标键盘也能操控系统）
- 上网冲浪泡妞（你的世界由你创造）
打击盗版声明
市面上存在不少抄袭微雪产品的不法商户，这些不法商户的一般特点是：
①抄袭网页说明、产品图片及产品资料（萌萌哒的微雪体，和他们的垃圾风格搭吗？他们抄的也是旧版产品，旧版资料吧？）
②采用劣质材料，裁减配置（LCD支撑铜柱、
包装盒、CE认证、ROHS认证，这些逼格玩法没有跟上吧？）
③不重视产品质量，没能力应对售后（买到白屏的小白，我们也帮不到你；抄来的作业，你还奢望他懂？）
④更新速度慢几拍，甚至无法再更新（如7inch HDMI LCD已支持WINDOWS，山寨依然不支持；我们将加强加密，山寨可能永远无法破解。）
认准微雪正品，我们在配置、外观方面有以下特点：
- 带Waveshare LOGO（ 证书 ）
- 通过CE认证（ 3.5" 、 4" 、 4.3" 、 5" 、 5" B 、 7" 、 10.1" 、 10.1" B ）
- 通过RoHS认证（ 3.5" 、 4" 、 4.3" 、 5" 、 5" B 、 7" 、 10.1" 、 10.1" B ）
- 专业包装盒（ 包装盒1 、 包装盒2 、 包装盒3 ）
- 沉金工艺（仅部分型号，具体参见产品说明）
- 配备LCD支撑铜柱（确保LCD牢固）
- 配送触摸笔（仅电阻屏，方便用户使用）
- 不断更新的线上资料（ wiki ）
- 资源丰富的线上课堂（ study ）
- 靠谱的售后服务方式（ 电话/email/QQ ）

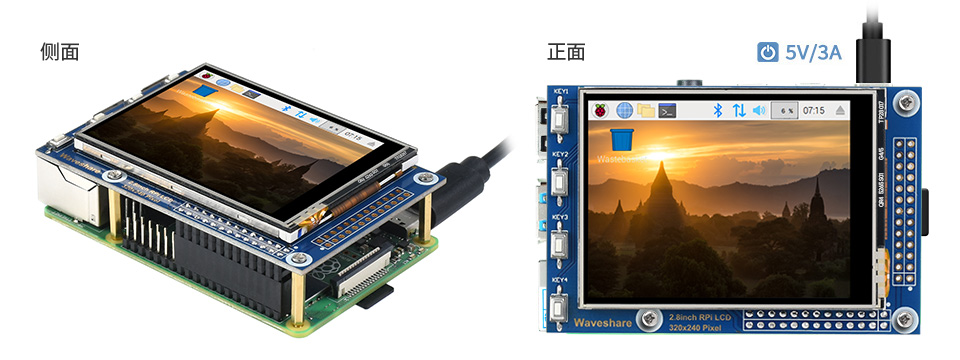

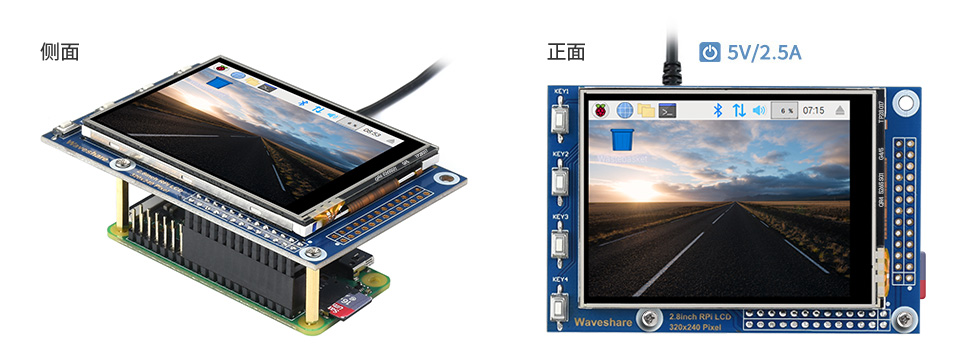

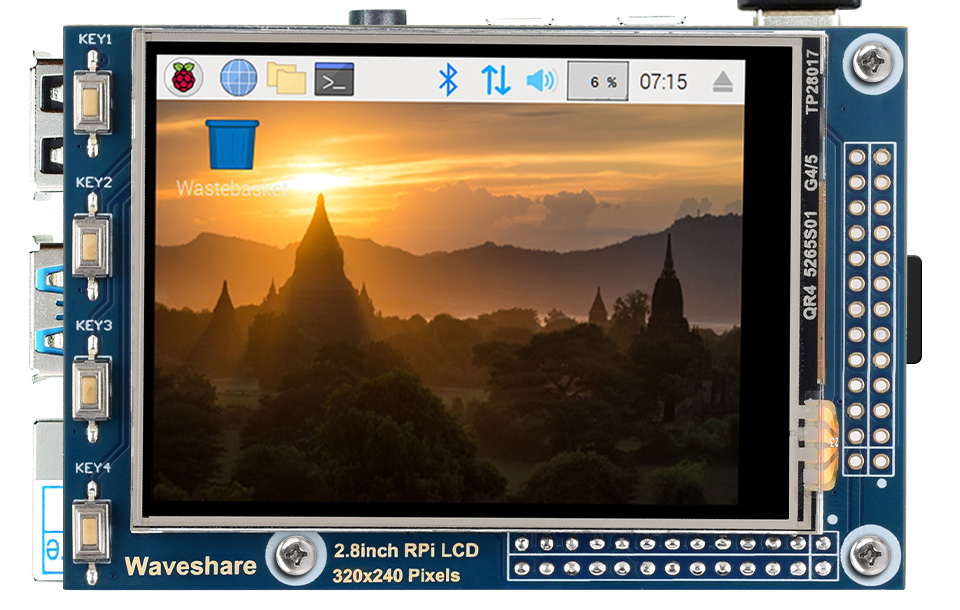

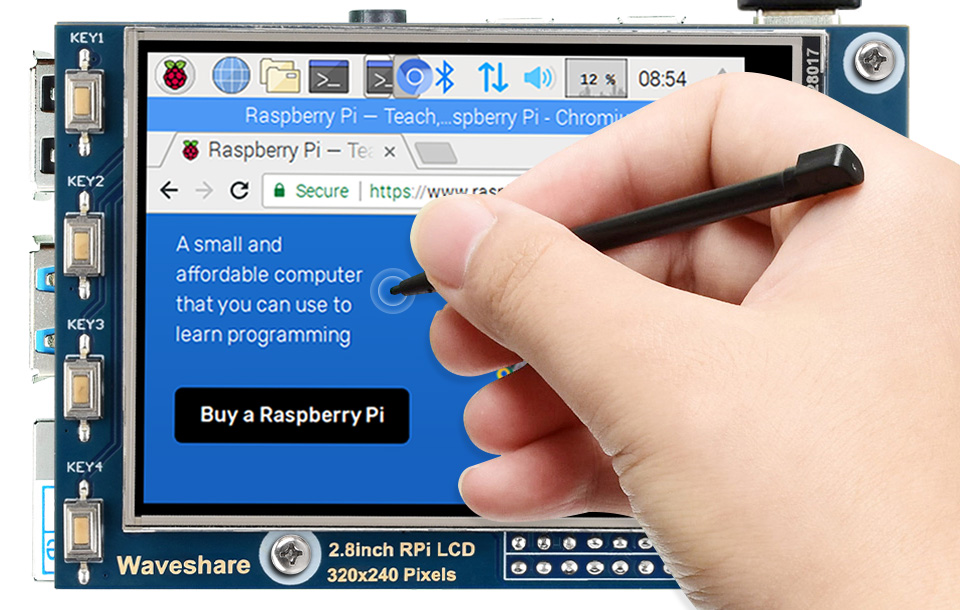

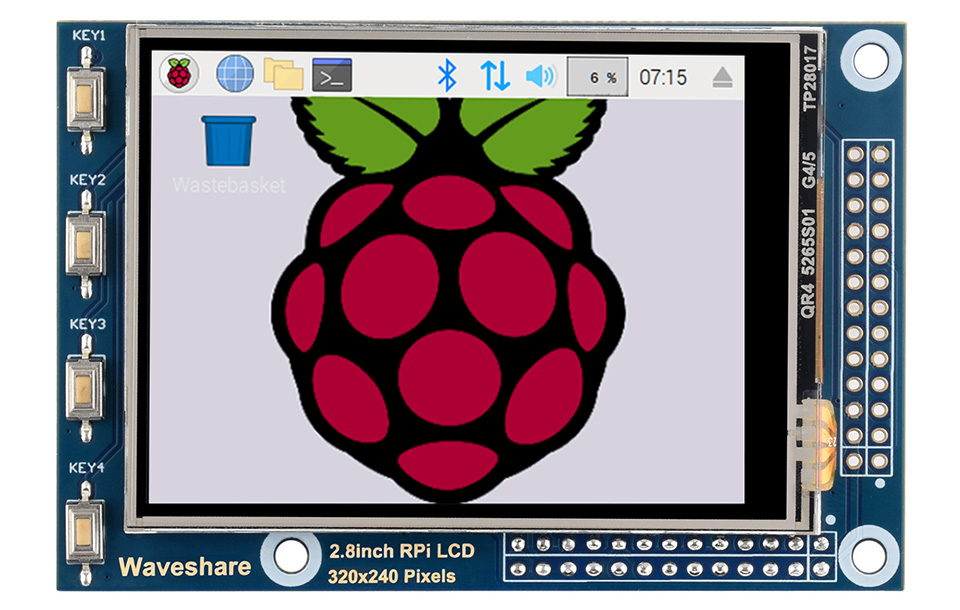

产品图片
主要参数
| 类型 | TFT |
|---|---|
| 接口 | SPI |
| 触摸面板控制芯片 | XPT2046 |
| 色阶指数 | 65536色 |
| 背光 | LED |
| 分辨率 | 320×240 （Pixel） |
| 尺寸比例 | 4:3 |
| 功耗 | TBD |
| 背光电流 | TBD |
| 工作温度（℃） | TBD |
接口定义
| 引脚号 | 标识 | 描述 |
|---|---|---|
| 1、17 | 3.3V | 电源正(3.3V电源输入) |
| 2、4 | 5V | 电源正(5V电源输入) |
| 3、5、7、8、10 | NC | NC |
| 6、9、14、20、25 | GND | 电源地 |
| 11 | TP_IRQ | 触摸面板中断，检测到触摸面板有按下则为低电平 |
| 12 | KEY1 | 按键 |
| 13 | RST | 复位 |
| 15 | LCD_RS | LCD指令控制，指令/数据寄存器选择 |
| 16 | KEY2 | 按键 |
| 18 | KEY3 | 按键 |
| 19 | LCD_SI / TP_SI | LCD显示 / 触摸面板的SPI数据输入 |
| 21 | TP_SO | 触摸面板的SPI数据输出 |
| 22 | KEY4 | 按键 |
| 23 | LCD_SCK / TP_SCK | LCD显示 / 触摸面板的SPI时钟信号 |
| 24 | LCD_CS | LCD片选信号，低电平选择LCD |
| 26 | TP_CS | 触摸面板片选信号，低电平选择触摸面板 |
产品选型
| 型号 | 分辨率 |
显示
接口 |
适用
产品 |
尺寸
(mm) |
触屏
类型 |
钢化
玻璃 面板 |
屏幕
类型 |
声
音 |
支持
主流 游戏 主机 |
用户体验 |
|---|---|---|---|---|---|---|---|---|---|---|
| GPIO显示屏 | ||||||||||
| 2.8inch RPi LCD (A) | 320×240 | SPI | 仅Pi | 同Pi 4B | 电阻 | × | TFT | × | × | ★☆ |
| 3.2inch RPi LCD (C) | 320×240 | 高速SPI | 仅Pi | 同Pi 4B | 电阻 | × | TFT | × | × | ★★ |
| 3.5inch RPi LCD (B) | 480×320 | SPI | 仅Pi | 同Pi 4B | 电阻 | × | IPS | × | × | ★★☆ |
| 3.5inch RPi LCD (C) | 480×320 | 高速SPI | 仅Pi | 同Pi 4B | 电阻 | × | TFT | × | × | ★★★ |
| 4inch RPi LCD (C) | 480×320 | 高速SPI | 仅Pi | 96 × 61 | 电阻 | × | TFT | × | × | ★★★ |
| HDMI / Type-C显示屏 | ||||||||||
| 3.5inch HDMI LCD | 480×320 | HDMI | 仅Pi | 同Pi 4B | 电阻 | × | IPS | √ | √ | ★★★☆ |
| 4inch HDMI LCD (H) | 480×800 | HDMI | 仅Pi | 99 × 58 | 电阻 | × | IPS | √ | × | ★★★★ |
| 4.3inch HDMI LCD (B) | 800×480 | HDMI | 不仅Pi | 106 × 68 | 电容 | × | IPS | √ | √ | ★★★★☆ |
| 5inch HDMI LCD | 800×480 | HDMI | 仅Pi | 121 × 78 | 电阻 | × | TFT | × | × | ★★★★ |
| 5inch HDMI LCD (B) | 800×480 | HDMI | 不仅Pi | 121 × 76 | 电阻 | × | TFT | × | × | ★★★★☆ |
| 5inch HDMI LCD (G) | 800×480 | HDMI | 不仅Pi | 121 × 76 | 电阻 | × | TFT | √ | √ | ★★★★☆ |
| 5inch HDMI LCD (H) | 800×480 | HDMI | 不仅Pi | 121 × 76 | 电容 | √ | TFT | √ | √ | ★★★★☆ |
| 5.5inch HDMI AMOLED | 1080×1920 | HDMI | 不仅Pi | 140 × 75 | 电容 | √ | AMOLED | √ | × | ★★★★★ |
| 7inch HDMI LCD | 1024×600 | HDMI | 仅Pi | 165 × 107 | 电阻 | × | IPS | × | × | ★★★★ |
| 7inch HDMI LCD (B) | 800×480 | HDMI | 不仅Pi | 165 × 107 | 电容 | × | TFT | × | × | ★★★★☆ |
| 7inch HDMI LCD (C) | 1024×600 | HDMI | 不仅Pi | 165 × 107 | 电容 | × | IPS | × | × | ★★★★★ |
| 7inch HDMI LCD (H) | 1024×600 | HDMI | 不仅Pi | 165 × 107 | 电容 | ※ | IPS | √ | √ | ★★★★★ |
| 10.1inch HDMI LCD | 1024×600 | HDMI | 仅Pi | 235 × 144 | 电阻 | × | TFT | × | × | ★★★★ |
| 10.1inch HDMI LCD (B) | 1280×800 | HDMI | 不仅Pi | 274 × 187 | 电容 | √ | IPS | × | × | ★★★★★ |
| 10.1inch HDMI LCD (H) | 1024×600 | HDMI | 不仅Pi | 257 × 162 | 电容 | × | TFT | √ | × | ★★★★☆ |
| 11.6inch HDMI LCD (H) | 1920×1080 | HDMI | 不仅Pi | 285 × 182 | 电容 | √ | IPS | √ | √ | ★★★★★ |
| 13.3inch HDMI LCD (H) V2 | 1920×1080 | HDMI | 不仅Pi | 330 × 208 | 电容 | √ | IPS | √ | √ | ★★★★★ |
| 15.6inch HDMI LCD (H) | 1920×1080 | HDMI | 不仅Pi | 387 × 232 | 电容 | √ | IPS | √ | √ | ★★★★★ |
| 15.6inch FHD Monitor | 1920×1080 | HDMI / Type-C | 不仅Pi | 373 × 238 | 电容 | √ | IPS | √ | √ | ★★★★★ |
【说明】
1、Pi指Raspberry Pi； Pi 4B指Raspberry Pi 4 Model B
2、如果想获得更好的播放视频体验，建议选用HDMI / Type-C显示屏
3、钢化玻璃面板“※”：
7inch HDMI LCD (H) (带外壳)
采用钢化玻璃电容触摸面板，
7inch HDMI LCD (H)
采用普通的电容触摸面板。
还不清楚你要哪个？快点开我们的合照，看下吧！
外形尺寸
常见问题
1、使用树莓派官方提供的镜像，无法正常使用LCD，是什么原因？
这是由于没有安装我们提供的驱动文件，具体请查看用户手册相关介绍。
建议先使用我们提供的镜像，测试通过后，在自行安装驱动程序。
2、使用waveshare提供的树莓派镜像，无法正常使用LCD，怎么处理？
• 确定硬件连接无误且接触良好。
• 确定TF卡烧写正常。
树莓派正常启动时PWR灯常亮，ACT灯闪烁。如果发现两灯都常亮则可能是TF卡烧写镜像不成功或TF卡与树莓派接触不良
更多FAQ，请查看： www.waveshare.net/wiki/2.8inch_RPi_LCD_(A)#FAQ
