树莓派2.7寸电子墨水屏 264×176分辨率 红黑白

功耗低、视角宽、断电仍可清晰显示 基于树莓派设计 可接入Raspberry/Jetson Nano/Arduino/Nucleo等主控板

型号 2.7inch e-Paper HAT (B)

SKU 13357

品牌 Waveshare

缺货

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

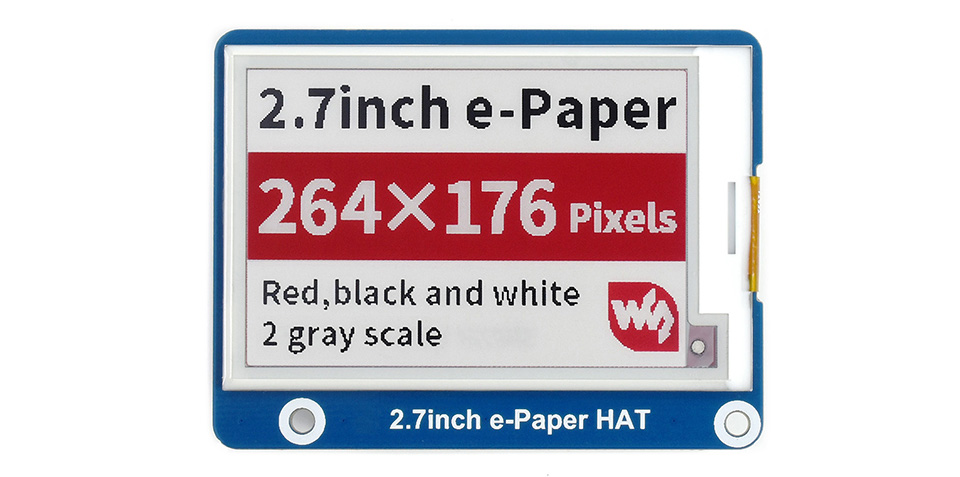

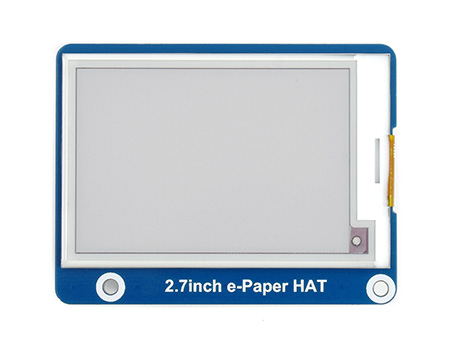

2.7英寸电子墨水屏

2.7英寸电子墨水屏模块

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用
  • 尺寸 2.7英寸
  • 分辨率 264 × 176
  • 可视角度 >170°
  • 显示颜色 红、黑、白
  • 灰度级别 2
  • 通信接口 SPI
  • 显示面板 电子墨水屏
  • 显示体验 接近纸质
  • 显示环境 环境光下可见
  • 显示方式 反射式,不主动发光

我的特点


  • 无需背光,断电可长时间保持最后一屏的显示内容
  • 功耗非常低,基本只在刷新时耗电
  • 自带4个按键,方便扩展应用
  • 基于Raspberry Pi 40PIN GPIO接口设计,适用于Raspberry Pi系列主板、
    Jetson Nano
  • SPI控制接口,可接入Raspberry Pi/Arduino/STM32等主控板
  • 板载电平转换芯片,可兼容3.3V和5V单片机接口
  • 提供完善的配套资料手册(Raspberry Pi/Jetson Nano/Arduino/STM32
    等示例程序)

我的参数


工作电压 3.3V/5V 显示颜色 红、黑、白
通信接口 3-wire SPI、4-wire SPI 灰度等级 2
外形尺寸 85 × 56mm 全局刷新 15s
显示尺寸 57.288 × 38.192mm 刷新功耗 26.4mW(typ.)
点距 0.217 × 0.217mm 休眠电流 <0.01uA(接近0)
分辨率 264 × 176pixels 可视角度 >170°

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像显示,其工作原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移, 在环境光下通过反射形成接近传统印刷纸张的显示效果。电子墨水屏能够在灯光,自然光等环境光下清晰地显示画面,无需背光,可视角度几乎达到180°。因其媲美传统纸张的显示效果, 常被用于阅读器之类的应用。

2.7英寸电子墨水屏的优势

自带4个按键,方便扩展应用

应用场景

基于Raspberry Pi 40PIN GPIO
接口设计


用于Raspberry Pi系列主板、Jetson Nano

应用场景
注意:本产品不包括示意图中的树莓派,如有需要,请另行购买。

SPI控制接口


可接入Raspberry Pi/Jetson Nano/Arduino/STM32等主控板

应用场景
VCC 3.3V/5V
GND GND
DIN SPI通信MOSI引脚
CLK SPI通信SCK引脚
CS SPI片选引脚(低电平有效)
DC 数据/命令控制引脚(高电平表示数据,低电平表示命令)
RST 外部复位引脚(低电平复位)
BUSY 忙状态输出引脚(低电平表示忙)

板载电平转换芯片


兼容3.3V和5V单片机接口

2.7英寸电子墨水屏板载电平转换芯片

应用场景


适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

2.7英寸电子墨水屏应用场景

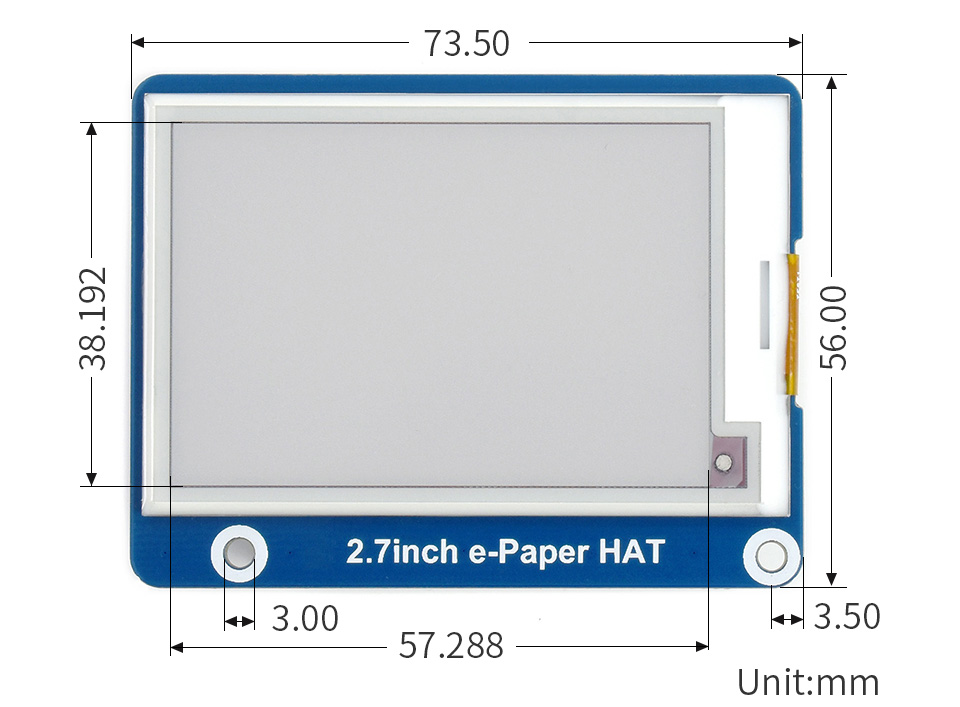

我的尺寸

2.7英寸电子墨水屏尺寸

产品认证

2.7英寸电子墨水屏CE认证

产品选型


型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s)
局部
刷新
Pi
接口
柔性 控制
接口
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 × × SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 × × SPI
1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 8 × × × SPI
1.54inch e-Paper Module (C) 黄、黑、白 2 152×152 27.51 × 27.51 48.0 × 33.0 27 × × × SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.71 65.0 × 30.2 2 × SPI
2.13inch e-Paper HAT (B) 红、黑、白 2 212×104 48.55 × 23.71 65.0 × 30.2 15 × × SPI
2.13inch e-Paper HAT (C) 黄、黑、白 2 212×104 48.55 × 23.71 65.0 × 30.2 15 × × SPI
2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 2 SPI
2.66inch e-Paper Module 黑、白 2 296×152 30.704 × 60.088 37.0 × 83.5 6 × × SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 × × SPI
2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.29 × 38.19 85.0 × 56.0 15 × × SPI
2.9inch e-Paper Module 黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 2 × × SPI
2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 × × × SPI
2.9inch e-Paper Module (C) 黄、黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × × SPI
2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 SPI
3.7inch e-Paper HAT 黑、白 4 480×280 47.32 × 81.12 58.0 × 96.5 3 × SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 4 × × × SPI
4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × × SPI
4.2inch e-Paper Module (C) 黄、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × × SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 × × × UART
5.65inch e-Paper Module (F) 7色 2 600×448 114.9 × 85.8 138.5 × 100.5 15 × × × SPI
5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 20 × × SPI
5.83inch e-Paper HAT (C) 黄、黑、白 2 600×448 118.8 × 88.26 125.4 × 99.5 26 × × SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 × USB/SPI/
I80
7.5inch e-Paper HAT 黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 5 × × SPI
7.5inch HD e-Paper HAT 黑、白 2 880×528 163.24 × 97.94 170.2 × 111.2 5 × × SPI
7.5inch HD e-Paper HAT (B) 红、黑、白 2 880×528 163.24 × 97.94 170.2 × 111.2 21 × × SPI
7.5inch e-Paper HAT (C) 黄、黑、白 2 640×384 163.2 × 97.92 170.2 × 111.2 16 × × SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 × USB/SPI/
I80
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 × USB/SPI/
I80
10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.7 × 174.4 <1 × USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.7 × 165.8 <1 USB/SPI/
I80
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 × × SPI
12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <16 × × SPI
13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 × USB/SPI/
I80

说明
1、刷新时间:此处指全局刷新时间,即刷新每一帧图像所用时间;若墨水屏本身支持局部刷新,局部刷新时间均在0.3秒左右
2、Pi接口:基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板
还不清楚你要哪个?看看下面的参考图吧!



资料及服务

认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


资料路径:www.waveshare.net/wiki/2.7inch_e-Paper_HAT_(B)_
