树莓派2.23寸OLED扩展板 - 128×32分辩率 支持SPI/I2C

基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板、Jetson Nano

型号 2.23inch OLED HAT

SKU 17009

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一分钟自我介绍】
我是一款树莓派专用的2.23寸OLED扩展板,128×32分辩率,内置SSD1305驱动,支持SPI或I2C接口通信。
你的树莓派是否需要一款小型的OLED显示屏?Come on, Baby!

【我的特点】
  • 基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板、Jetson Nano
  • 支持SPI或I2C两种接口,默认为SPI,可通过电阻切换成I2C
  • 引出控制接口,方便接入Arduino/STM32等主控板
  • 提供完善的配套资料手册(Raspberry/Jetson Nano/Arduino/STM32等示例程序)

【我的参数】

  • 驱动芯片:SSD1305
  • 通信接口:SPI / I2C
  • 显示尺寸:2.23寸
  • 显示颜色:白色
  • 分  辨  率:128×32
  • 可视角度:>160°
  • 供电电压:3.3V/5V
  • 逻辑电平:3.3V

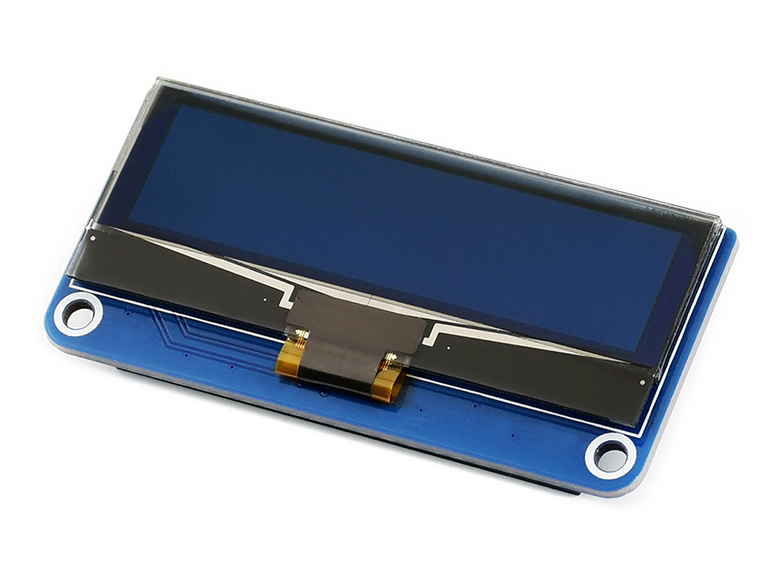

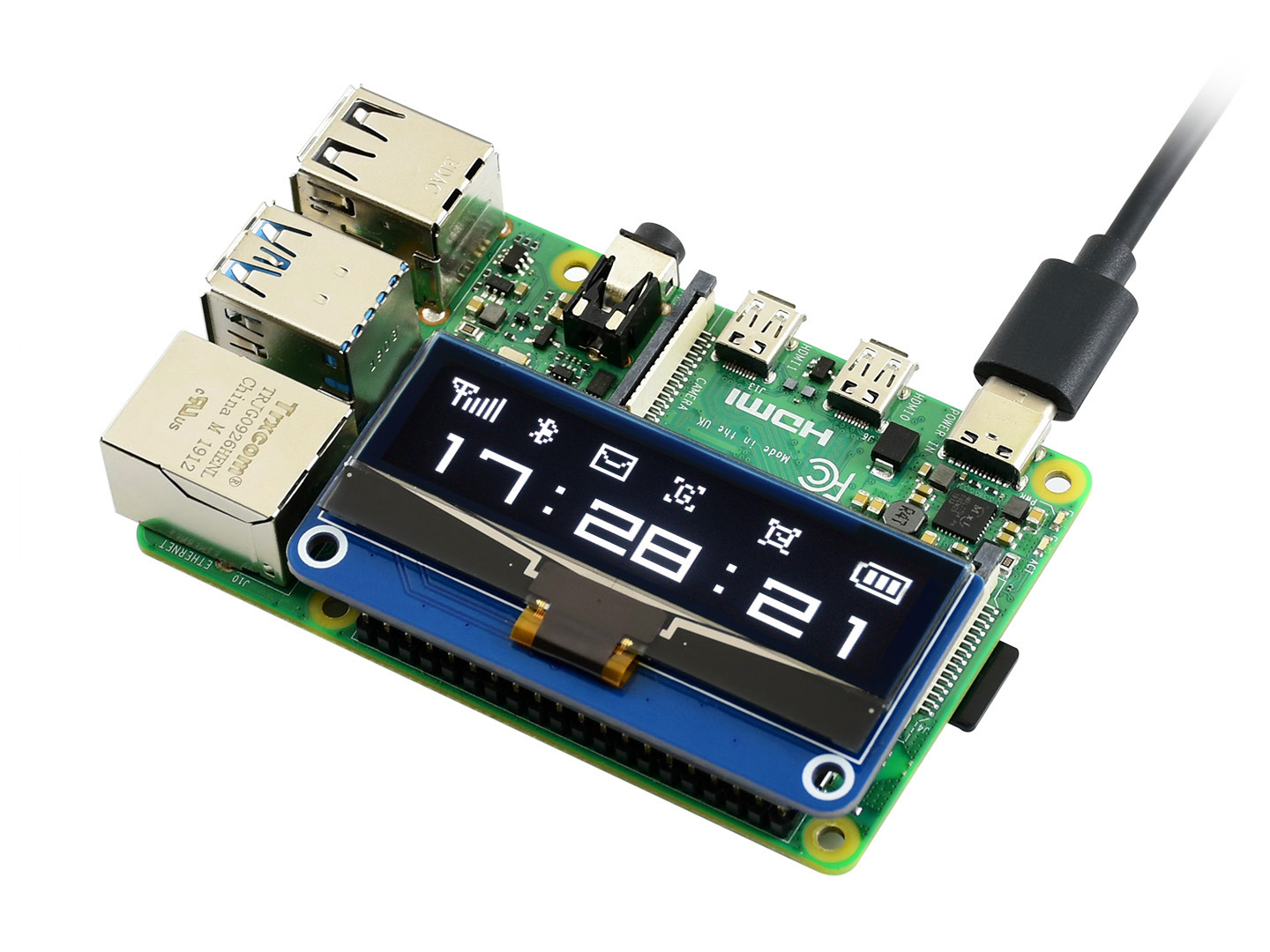

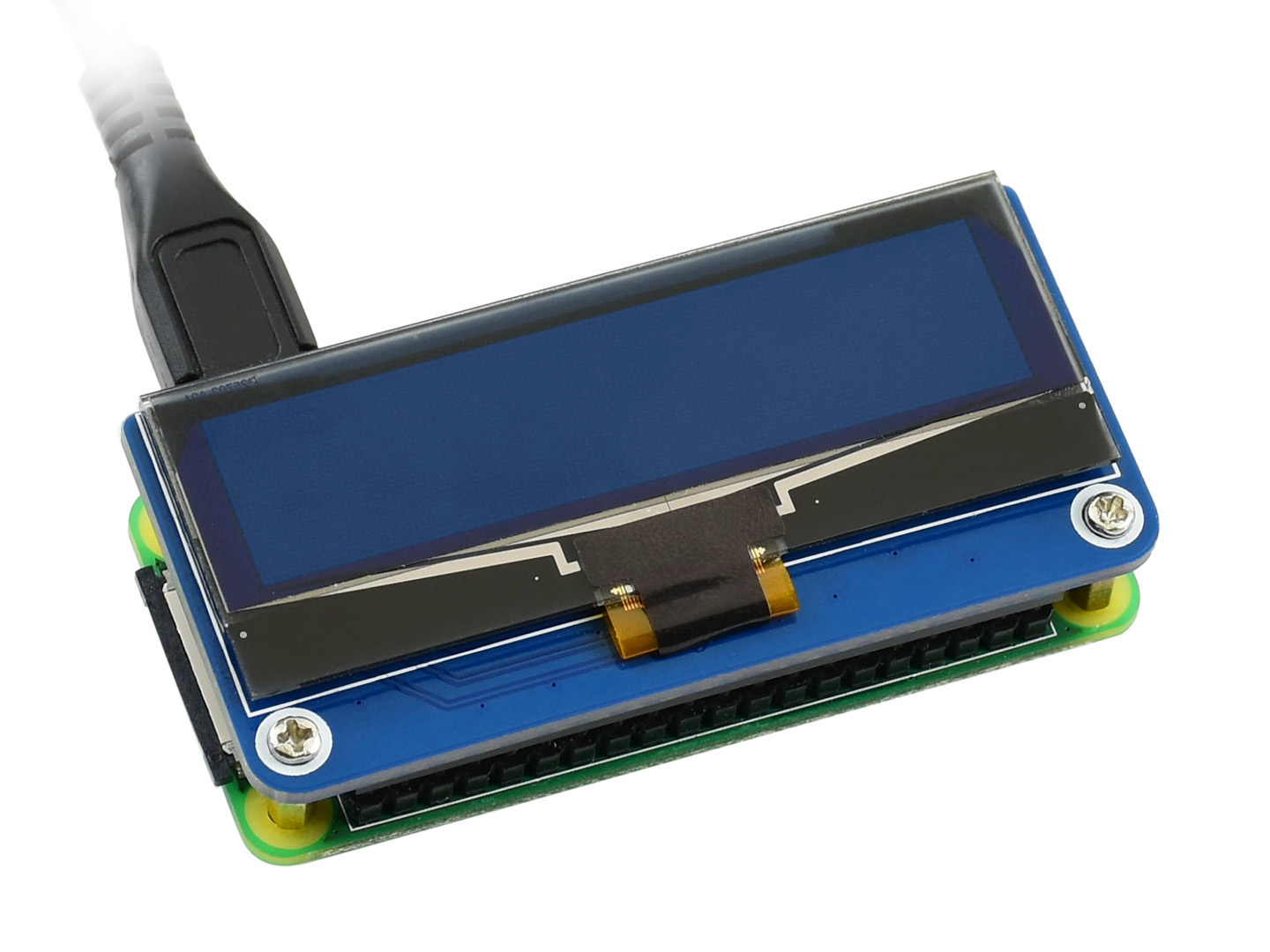

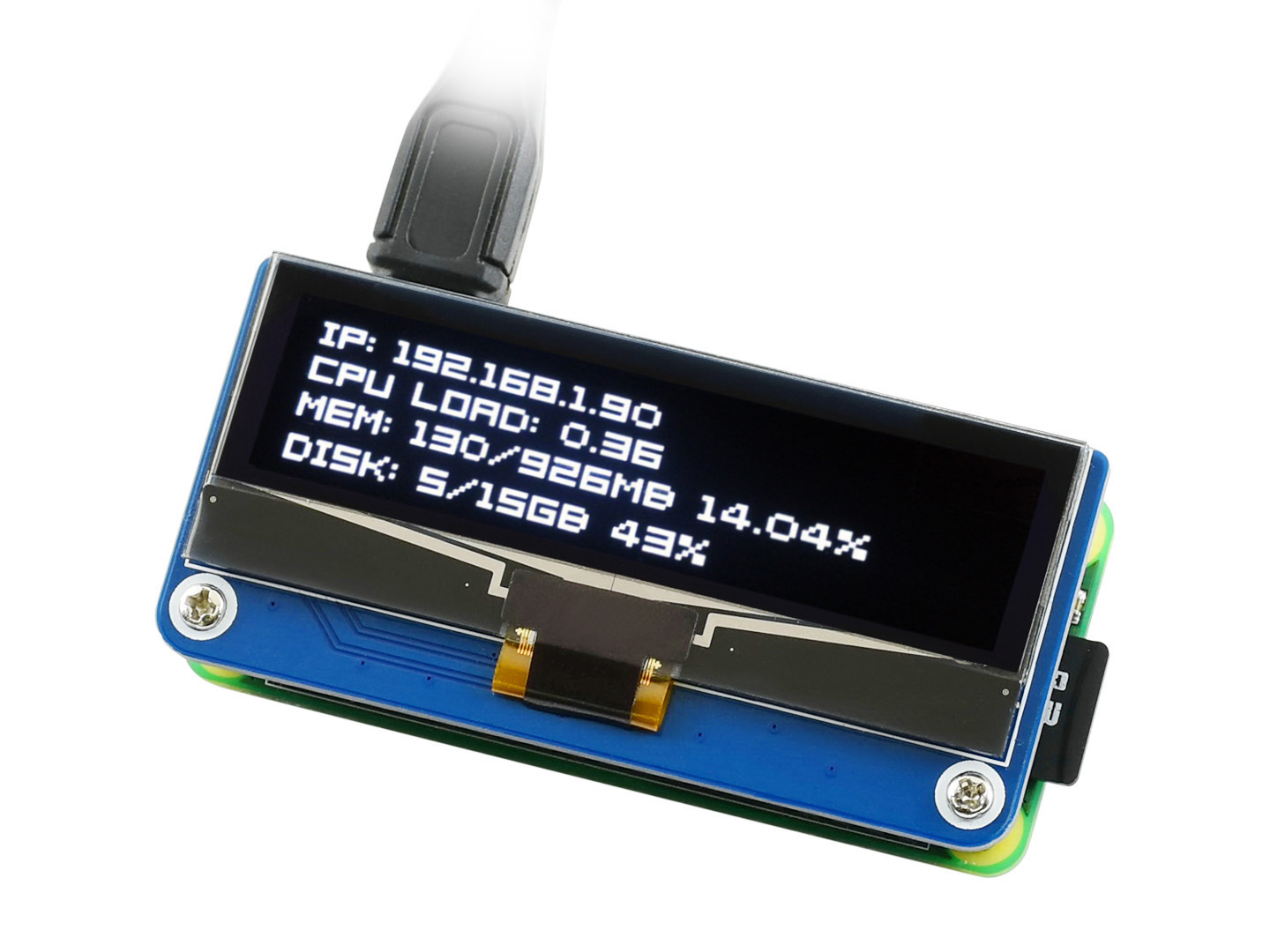

产品图片

接口定义

功能引脚 树莓派接口(BCM) 描述
VCC 3V3/5V 电源正
GND GND 电源地
DIN MOSI SPI数据输入
CLK SCLK SPI时钟信号输入
CS CE0 片选,低电平有效
DC P24 数据/命令,低电平为命令,高电平为数据
RST P25 复位,低电平有效

外形尺寸

产品资料

资料包括:

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/2.23inch_OLED_HAT

配置清单

  1. 2.23inch OLED HAT × 1
  2. RPi铜柱包(2PCS套) × 1
1
2

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。
