2.15寸e-Paper 红黄黑白电子墨水屏裸屏 296×160像素 SPI通信

功耗低、视角宽、断电仍可清晰显示，灰度级别2

缺货

型号
2.15inch e-Paper (G)
SKU
28773
品牌
Waveshare
版本选择
裸屏版 模块版
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

2.15 英寸电子墨水屏模块

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用
2.13 英寸电子墨水屏贴合屏
  • 尺寸2.15 英寸
  • 分辨率296 × 160
  • 可视角度 >170°
  • 显示颜色 红、黄、黑、白
  • 灰度级别 2
  • 通信接口 SPI

  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 显示环境 环境光下可见

  • 显示方式 反射式，不主
     动发光
  • HAT+ 标准 提高互操作性

版本选择

(裸屏版：不带驱动板)

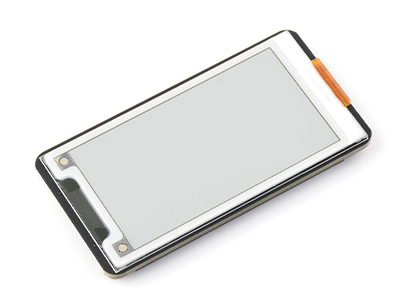

5.79 英寸红黄黑白四色电子墨水屏带模块
(模块版：带驱动板)

产品特点

  • 无需背光，断电可长时间保持最后一屏的显示内容
  • 功耗非常低，基本只在刷新时耗电
  • 提供完善的配套资料手册：驱动板原理图 (仅模块版)、Raspberry Pi / Jetson Nano / RDK / Arduino / STM32 等示例程序
  • 以下仅适用于模块版
  • 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi、Jetson Nano 和 RDK 系列主板
  • 采用树莓派 HAT+ 标准，提高扩展板的互操作性，帮助开发者更快地进行设计和开发，更加轻松地使用各种外部设备，扩展树莓派的功能和性能
  • 预留 SPI 通信接口，方便接入 Raspberry Pi / Arduino / STM32 等主控板
  • 板载电平转换芯片，可兼容 3.3V 和 5V 电平接口

产品参数


工作电压 裸屏版：3.3V 显示颜色 红、黄、黑、白
模块版：3.3V/5V
通信接口 3-wire SPI、4-wire SPI 灰度等级 2
外形尺寸 裸屏版：60.8 × 31.8 × 1.00 (mm) 全局刷新 20s
模块版：65 × 34 (mm)
显示尺寸 48.10 × 26 (mm) 刷新功耗 < 50mW
点距 0.1625 × 0.1625 (mm) 休眠电流 < 0.01uA (接近 0)
分辨率 296 × 160 pixels 可视角度 > 170°

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。

2.9 英寸电子墨水屏的优势

基于 Raspberry Pi 40PIN
接口设计

适用于 Raspberry Pi、Jetson Nano、RDK 系列主板

2.9 英寸电子墨水屏贴合屏应用场景

本产品不含示意图中的树莓派，如有需要，请另行购买。

预留 SPI 控制接口

方便接入 Raspberry Pi / Arduino / STM32 等主控板

2.9 英寸电子墨水屏贴合屏应用场景
VCC 3.3V / 5V
GND GND
DIN SPI 通信 MOSI 引脚
CLK SPI 通信 SCK 引脚
CS SPI 片选引脚 (低电平有效)
DC 数据/命令控制引脚 (高电平表示数据，低电平表示命令)
RST 外部复位引脚 (低电平复位)
BUSY 忙状态输出引脚

板载电平转换芯片

可兼容 3.3V 和 5V 电平接口

2.9 英寸电子墨水屏贴合屏应用场景

新升级 HAT+ 标准

产品遵循 HAT+ 标准，支持 Raspberry Pi 软件/固件自动检测

———————— HAT+ 是什么？————————

Raspberry Pi 基于原有的 HAT 标准，推出的一个新的标准

兼容 Raspberry Pi 40PIN GPIO 接口，即插即用

集成 EEPROM 存储芯片，自动加载板卡配置，简化开发流程

尺寸标准化，使得与树莓派尺寸高度契合

支持 Raspberry Pi 40PIN GPIO 接口供电

应用场景


适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

2.9 英寸电子墨水屏贴合屏应用场景

裸屏版本可搭配以下驱动板


2.9 英寸电子墨水屏模块
本产品的现成电子墨水屏模块
2.15inch e-Paper HAT (G)
点击购买
电子墨水屏通用驱动板
e-Paper Driver HAT
点击购买

产品尺寸

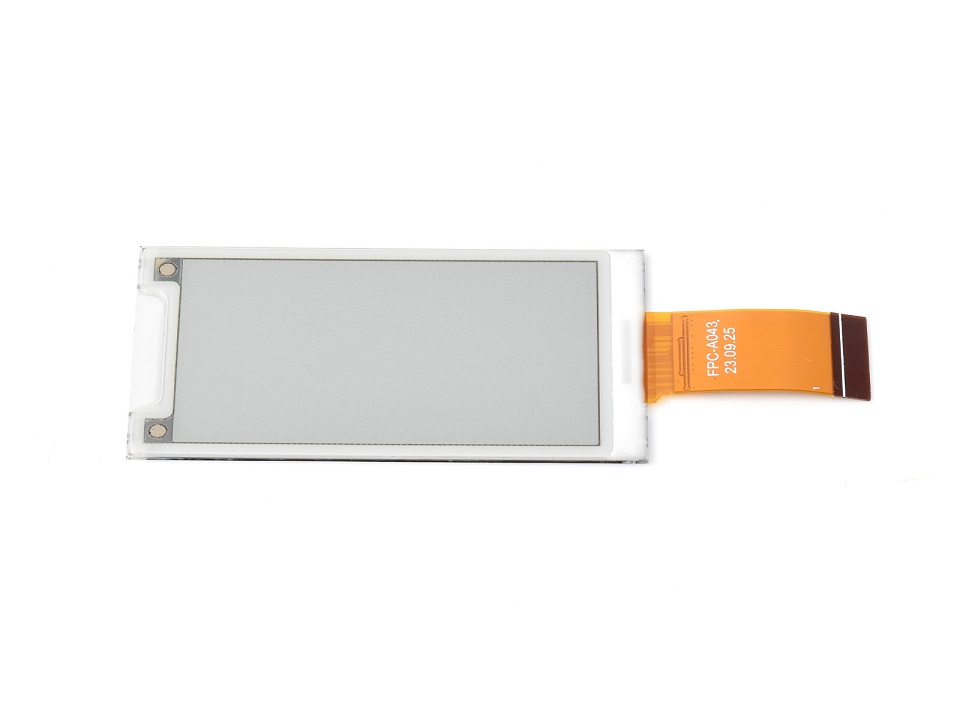

裸屏版

2.13 英寸电子墨水屏尺寸

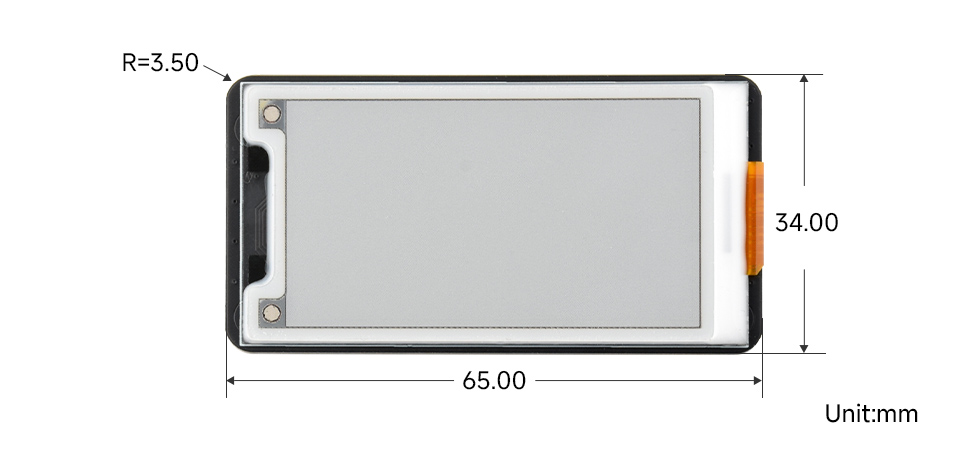

模块版

2.13 英寸电子墨水屏尺寸

产品选型


型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s)		 局部
刷新		 柔性 控制
接口
1.02inch e-Paper 黑、白 2 128×80 21.76 × 14.00 32.57 × 18.60 × 0.98 2 √ - SPI
1.54inch e-Paper 黑、白 2 200×200 27.00 × 27.00 37.32 × 31.80 × 1.05 2 √ - SPI
1.54inch e-Paper (B) 红、黑、白 2 200×200 27.00 × 27.00 37.32 × 31.80 × 1.05 14 - - SPI
1.54inch e-Paper (G) 红、黄、黑、白 2 200×200 27.00 × 27.00 37.32 × 31.8 × 1.00 20 - - SPI
1.64inch e-Paper (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 45.5 × 36.4 × 0.91 12 - - SPI
2.13inch e-Paper 黑、白 2 250×122 48.55 × 23.70 59.20 × 29.20 × 1.05 2 √ - SPI
2.13inch e-Paper (B) 红、黑、白 2 250×122 48.55 × 23.70 59.20 × 29.20 × 0.98 15 - - SPI
2.13inch e-Paper (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 59.20 × 29.20 × 1.00 16 - - SPI
2.15inch e-Paper (B) 红、黑、白 2 296×160 48.10 × 26.00 60.8 × 31.8 × 1.00 23 - - SPI
2.15inch e-Paper (G) 红、黄、黑、白 2 296×160 48.10 × 26.00 60.8 × 31.8 × 1.00 20 - - SPI
2.36inch e-Paper (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 68.1 × 37.9 × 0.85 12 - - SPI
2.66inch e-Paper 黑、白 2 296×152 60.088 × 30.704 71.820 × 36.304 × 1.00 6 √ - SPI
2.66inch e-Paper (B) 红、黑、白 2 296×152 60.088 × 30.704 71.820 × 36.304 × 1.00 15 - - SPI
2.66inch e-Paper (G) 红、黄、黑、白 2 360×184 60.05 × 30.69 72.59 × 37.11 × 1.00 26 - - SPI
2.7inch e-Paper 黑、白 4 264×176 57.29 × 38.19 70.42 × 45.80 × 0.98 6 √ - SPI
2.7inch e-Paper (B) 红、黑、白 2 264×176 57.288 × 38.192 70.42 × 45.80 × 0.98 15 - - SPI
2.9inch e-Paper 黑、白 4 296×128 66.89 × 29.05 79.00 × 36.70 × 1.05 3 √ - SPI
2.9inch e-Paper (B) 红、黑、白 2 296×128 66.90 × 29.06 79.00 × 36.70 × 1.20 14 √ - SPI
2.9inch e-Paper (G) 红、黄、黑、白 2 296×128 66.89 × 29.05 79.00 × 36.70 × 1.20 16 - - SPI
3inch e-Paper (G) 红、黄、黑、白 2 400×168 70.40 × 29.568 86.40 × 39.20 × 0.85 12 - - SPI
3.5inch e-Paper (G) 红、黄、黑、白 2 384×184 79.68 × 38.18 91.75 × 45.03 × 1.00 20 - - SPI
3.52inch e-Paper 黑、白 2 360×240 74.51 × 49.67 84.70 × 54.41 × 1.18 1.5 - - SPI
3.52inch e-Paper (B) 红、黑、白 2 360×240 74.51 × 49.67 84.70 × 54.41 × 0.85 16 - - SPI
3.6inch e-Paper (E) E6全彩色 2 600×400 76.20 × 50.80 86.60 × 56.00 × 0.78 15 - - SPI
3.7inch e-Paper 黑、白 4 480×280 81.12 × 47.32 93.30 × 54.90 × 0.78 3 √ - SPI
3.7inch e-Paper(G) 红、黄、黑、白 2 416×240 81.54 × 47.04 92.99 × 53.00 × 1.00 20 - - SPI
3.97inch e-Paper 黑、白 4 800×480 99.50 × 60.00 96.62 × 56.24 × 0.92 3.5 √ - SPI
3.97inch e-Paper(G) 红、黄、黑、白 2 800×480 99.50 × 60.00 96.62 × 56.24 × 0.92 21 - - SPI
4inch e-Paper (E) E6全彩色 2 600×400 84.60 × 56.40 99.00 × 66.00 × 0.85 19 - - SPI
4.2inch e-Paper 黑、白 4 400×300 84.80 × 63.60 91.00 × 77.00 × 1.18 5 √ - SPI
4.2inch e-Paper (B) 红、黑、白 2 400×300 84.80 × 63.60 91.00 × 77.00 × 1.05 15 - - SPI
4.2inch e-Paper (G) 红、黄、黑、白 2 400×300 84.80 × 63.60 91.00 × 77.00 × 1.00 21 - - SPI
4.26inch e-Paper 黑、白 4 800×480 92.80 × 55.68 129.33 × 62.37 × 0.93 4 √ - SPI
4.26inch e-Paper (G) 红、黄、黑、白 2 800×480 92.80 × 55.68 105.33 × 62.37 × 0.91 20 - - SPI
4.37inch e-Paper (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 99.50 × 79.50 × 0.85 14 - - SPI
5inch e-Paper 黑、白 2 960×552 110.59 × 62.65 126.38 × 71.19 × 0.79 1.8 √ - SPI
5.65inch e-Paper (F) 7彩色 2 600×448 114.90 × 85.80 125.40 × 99.50 × 0.91 <35 - - SPI
5.79inch e-Paper 黑、白 4 792×272 139.00 × 47.74 150.92 × 56.94 × 1.00 3.5 √ - SPI
5.79inch e-Paper (B) 红、黑、白 2 792×272 139.00 × 47.74 150.92 × 56.94 × 1.00 24 - - SPI
5.79inch e-Paper (G) 红、黄、黑、白 2 792×272 139.00 × 47.74 150.92 × 56.94 × 1.00 21 - - SPI
5.83inch e-Paper 黑、白 2 648×480 119.232 × 88.320 125.40 × 99.50 × 1.18 5 - - SPI
5.83inch e-Paper (G) 红、黄、黑、白 2 648×480 118.78 × 88.22 125.40 × 99.50 × 1.20 20 - - SPI
6inch HD e-Paper 黑、白 16 1448×1072 122.356 × 90.60 138.40 × 101.80 × 0.67 <1 √ - 并口
7.3inch e-Paper (E) E6全彩色 2 800×480 160.00 × 96.00 170.20 × 111.20 × 0.91 25 - - SPI
7.3inch e-Paper (F) 7彩色 2 800×480 160.00 × 96.00 170.20 × 111.20 × 0.91 35 - - SPI
7.5inch e-Paper 黑、白 4 800×480 163.20 × 97.92 170.20 × 111.20 × 1.18 4 √ - SPI
7.5inch e-Paper (B) 红、黑、白 2 800×480 163.20 × 97.92 170.20 × 111.20 × 1.18 26 √ - SPI
7.5inch e-Paper (G) 黑、白 4 800×480 163.20 × 97.92 177.20 × 118.20 × 2.00 4 √ - SPI
7.5inch e-Paper (H) 红、黄、黑、白 2 800 × 480 163.20 × 97.92 170.20 × 111.20 × 1.20 22 - - SPI
7.8inch e-Paper 黑、白 16 1872×1404 158.18 × 118.64 173.80 × 127.60 × 0.78 <1 √ - 并口
9.7inch e-Paper 黑、白 16 1200×825 202.80 × 139.43 218.80 × 156.425 × 1.15 <1 √ - 并口
10.2inch e-Paper (G) 红、黄、黑、白 2 960 × 640 215.52 × 143.68 224.00 × 157.00 × 1.00 27 - - SPI
10.3inch e-Paper 黑、白 16 1872×1404 209.66 × 157.25 216.70 × 174.40 × 0.78 <1 √ - 并口
10.3inch e-Paper (D) 黑、白 16 1872×1404 209.664 × 157.248 227.70 × 165.80 × 0.647 <1 √ √ 并口
10.85inch e-Paper 黑、白 2 1360×480 259.76 × 91.68 270.56 × 105.92 × 1.20 3.5 - - SPI
10.85inch e-Paper (G) 红、黄、黑、白 2 1360×480 259.76 × 91.68 270.56 × 105.92 × 1.20 21 - - SPI
12.48inch e-Paper 黑、白 2 1304×984 252.976 × 190.896 261.50 × 211.00 × 1.18 <8 - - SPI
12.48inch e-Paper (B) 红、黑、白 2 1304×984 252.98 × 190.90 261.40 × 211.00 × 1.20 37 - - SPI
13.3inch e-Paper 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 × 0.78 <1 √ - 并口
13.3inch e-Paper (B) 红、黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 × 1.20 22 √ - SPI
13.3inch e-Paper (E) E6全彩色 2 1600×1200 270.40 × 202.80 284.70 × 208.80 × 0.850 19 - - SPI
13.3inch e-Paper (K) 黑、白 4 960×680 275.52 × 195.16 286.32 × 212.26 × 1.20 5 √ - SPI

说明
刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；局部刷新时间请前往对应屏幕详情页进行查询。
还不清楚你要哪个？看看下面的参考图吧！



资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/2.15inch_e-Paper_HAT+_(G)_
