树莓派双通道双向可控硅扩展板 晶闸管模块 优于继电器 带MCU 指令控制 支持UART和I2C接口

树莓派双通道双向可控硅扩展板，比继电器更优秀，效率高，无机械噪音，响应速度快，输出可调
仅支持定制，详情请联系在线客服
价格
100件起
型号
2-CH TRIAC HAT
SKU
17852
品牌
Waveshare

收藏商品
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

树莓派双通道双向可控硅扩展板


双向可控硅隔离型扩展板，双通道可控硅控制输出

树莓派双通道可控硅隔离型扩展板

比继电器更优秀


效率高、无机械噪声和磨损、响应速度快、输出可调

比继电器更优秀的树莓派双通道扩展板 比继电器更优秀的树莓派双通道扩展板

接入Raspberry Pi系列主板


基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板

接入Raspberry Pi系列主板

我的特性

  • 采用STM32F0主控作为控制器，节省树莓派资源，支持UART和I2C通信协议
  • RC阻容吸收电路有效防止电网波动损坏可控硅
  • 在良好的散热条件下，可输出功率高达4400W
  • 光耦隔离，避免高压电路干扰
  • 带指示灯，方便查看可控硅的工作状态
  • 预留UART和I2C控制接口，方便接入其他主控板
  • UART通信速率高达921.6kbps，I2C通信速率高达1024kbps
  • 提供完善的配套资料手册(提供 C与python例程/使用手册)

内置STM32F0单片机
支持指令控制，操作简单


板载STM32F030单片机，可直接发送指令控制，减低开发使用难度，
响应速度更快，还节省树莓派资源

采用STM32F0主控

高效率通信，速度快人一步


UART通信速率高达921.6kbps，I2C通信速率高达1024kbps

高效率通信，速度快人一步

大功率输出无压力


在良好的散热条件下，可输出功率高达4400W

大功率输出无压力

光耦隔离，避免高压电路干扰


光耦隔离，避免高压电路干扰 高压危险

可用于控制家用交流设备


以接入家用220V交流设备为例

继电器连线方式

产品应用

产品应用场景

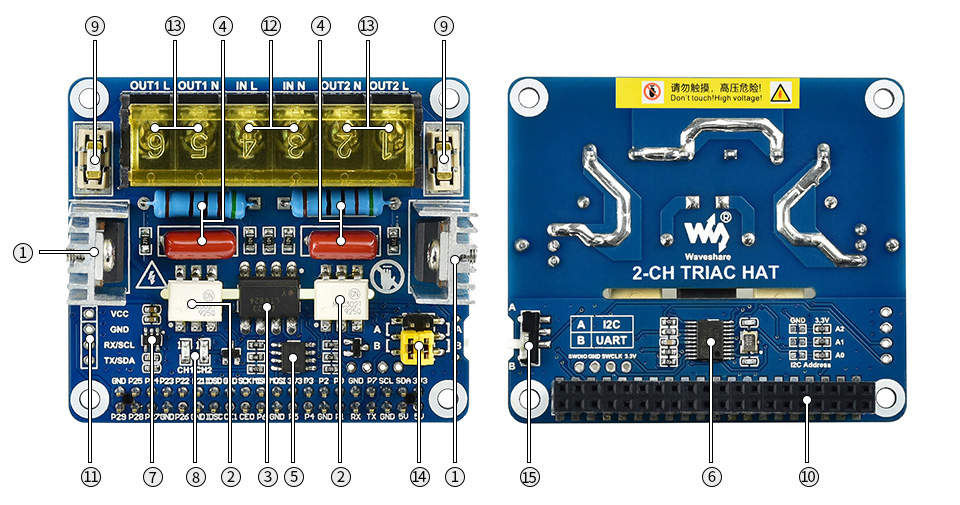

资源简介

树莓派双通道扩展板资源简介

芯片简介

  1. BTA24-600大功率双向可控硅
  2. MOC3021S光耦隔离三端双向可控硅驱动器芯片
  3. LTV-824S交流光电耦芯片
  4. RC阻容吸收电路
  5. LM358DR运算放大器
  6. STM32F030F4P6主控
  7. RT9193-33PB电源芯片
  8. 输出指示灯
  9. 20A熔断保险丝

接口简介

  1. Raspberry Pi GPIO接口
    • 方便接入Raspberry Pi



  1. MCU控制接口
    • 方便接入Arduino等主控板
  2. 交流输入
  3. 交流输出

跳线说明

  1. 数据接口切换
    • A：连接树莓派I2C接口
    • B：连接树莓派UART接口
  2. 模式切换开关
    • A：I2C模式
    • B：UART模式

产品参数


交流电压 100 ~ 600V UART通信速率 1.2 ~ 921.6 kbps
交流电流 0~20A I2C通信速率 1024 kbps
控制器 STM32F030 逻辑供电电压 3.3V/5V
通信协议 I2C/UAR 产品尺寸 65 × 56.5(mm)

接口定义

2-CH TRIAC HAT接口定义

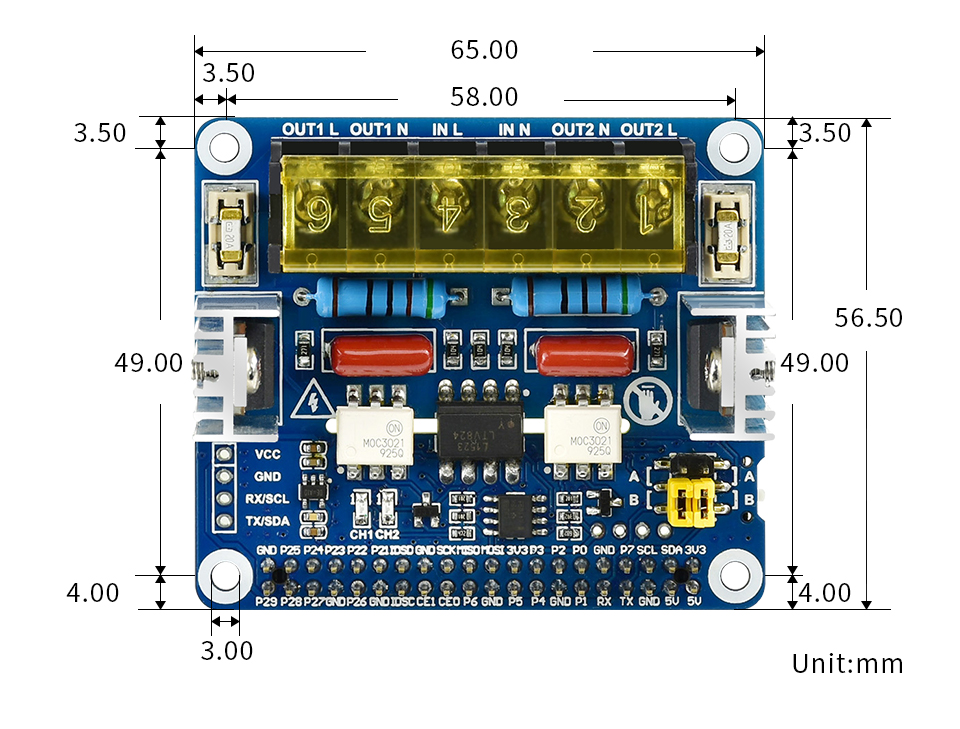

外形尺寸

2-CH TRIAC HAT外形尺寸

资料及服务

认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料



提供C与python例程/使用手册


资料路径：www.waveshare.net/wiki/2-CH_TRIAC_HAT

配置清单



  1. 2-CH TRIAC HAT × 1

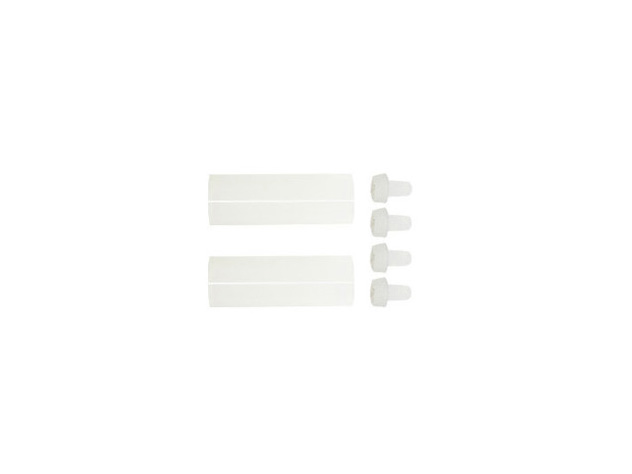

  2. 螺丝包 × 1



保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
