13.3寸e-Paper电子墨水屏模块15Hz 刷新率1600×1200像素 HDMI通信

模式/对比度调节、灰度级别16、可视角度>170°

已停产

型号
13.3inch HDMI e-Paper
SKU
21004
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

13.3 英寸 HDMI 墨水屏显示器

接近“纸质”的显示体验,更护眼

13.3 英寸 HDMI 电子墨水屏显示器主图
  • 尺寸13.3英寸

  • 分辨率1600 × 1200
    (150DPI)
  • 显示接口HDMI

  • 显示面板电子墨水屏

  • 可视角度>170°

  • 显示颜色黑、白

  • 灰度级别2-16级(1-4位)

  • 显示体验接近纸质

  • 显示环境环境光下可见

  • 显示方式 反射式,不主
     动发光
  • 阅读体验护眼,无蓝光

  • 显示调节模式/对比度

  • 支持设备树莓派/PC


注意事项

  • 电子墨水屏显示器因显示原理限制,刷新率较低 (A2 模式下约 15Hz),适合编写代码、编辑文档、制作表格和浏览网页等办公学习应用
  • 电子墨水屏的显示方式是反射式的,不主动发光,无蓝光,对于长时间对着电脑,面临着眼干、眼疲劳困惑的干眼症人群是个福音
  • 如需用于娱乐或游戏等刷新速率要求高的场景,建议选用普通液晶显示器
  • 不支持 VGA 接口使用(由于 VGA 接口输出为模拟信号,可能会导致画面闪烁或失真)
  • 如果您电脑没有 HDMI 接口,请将电脑接口拍照发给客服,我们会协助您判断,推荐相应的转接头

适用设备

树莓派 FPC 摄像头适用设备

Raspberry Pi

支持 Raspbian / Ubuntu / Kali

支持树莓派所有版本


计算机

支持 Windows 11 / 10 / 8.1 / 8 / 7

设备连接图示

接入树莓派 (以 Raspberry Pi 4 为例)

13.3 英寸 HDMI 电子墨水屏显示器接入树莓派 (以 Raspberry Pi 4 为例)

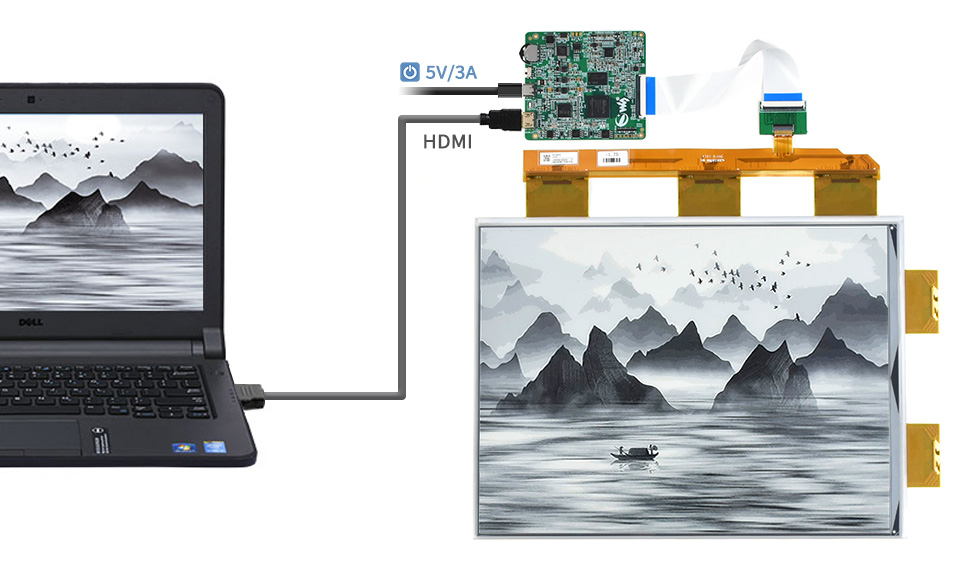

接入计算机

13.3 英寸 HDMI 电子墨水屏显示器接入接入计算机

电子墨水屏的优势

电子墨水屏采用“微胶囊电泳显示”技术进行图像显示,其工作原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移, 在环境光下通过反射形成接近传统印刷纸张的显示效果。电子墨水屏能够在灯光,自然光等环境光下清晰地显示画面,无需背光,可视角度几乎达到180°。因其媲美传统纸张的显示效果, 常被用于阅读器之类的应用。

13.3 英寸 HDMI 电子墨水屏显示器接入树莓派使用

高响应,低延迟

基于 FPGA 的刷新技术,高响应、低延迟

13.3 英寸 HDMI 电子墨水屏显示器接入树莓派使用

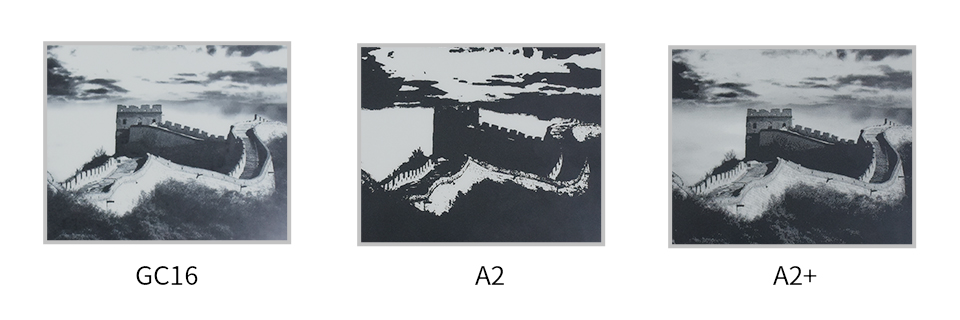

支持多模式选择

通过模式切换按键,用户可以自由切换 GC16,A2 和 A2+ 三种模式

13.3 英寸 HDMI 电子墨水屏显示器接入树莓派使用

支持对比度和显示速度调节

本屏幕支持 10 种对比度调节和 5 种显示速度调节,配合模式选择,用户可以搭配适合自己的显示效果

13.3 英寸 HDMI 电子墨水屏显示器接入树莓派使用

5 档显示速度最快 (约 15 帧/秒)。
显示速度越快显示效果越白,反之越黑,为获得更好的使用体验,看视频建议使用 5 档速度,看文档建议使用 1~3 档

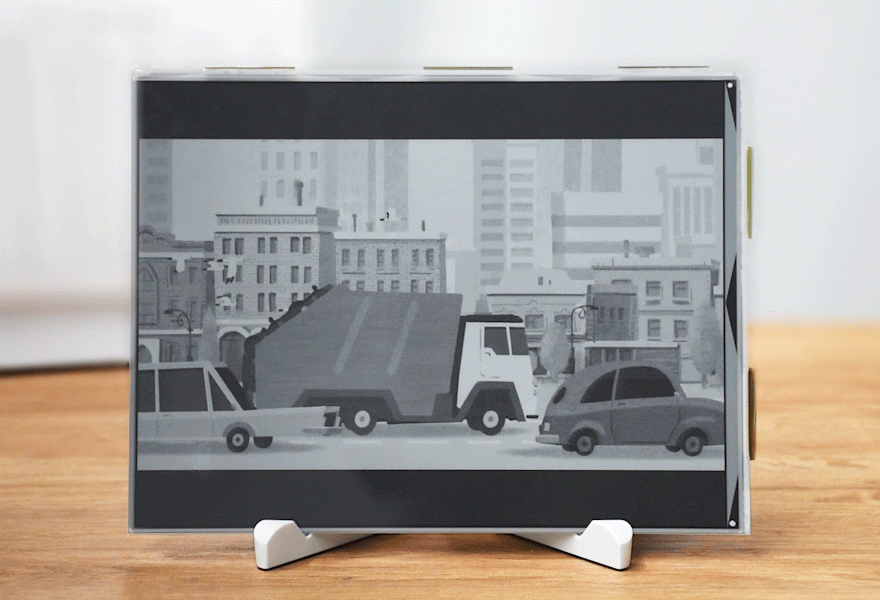

效果演示

13.3 英寸 HDMI 电子墨水屏显示器接入树莓派使用

功能介绍

13.3 英寸 HDMI 电子墨水屏显示器主图

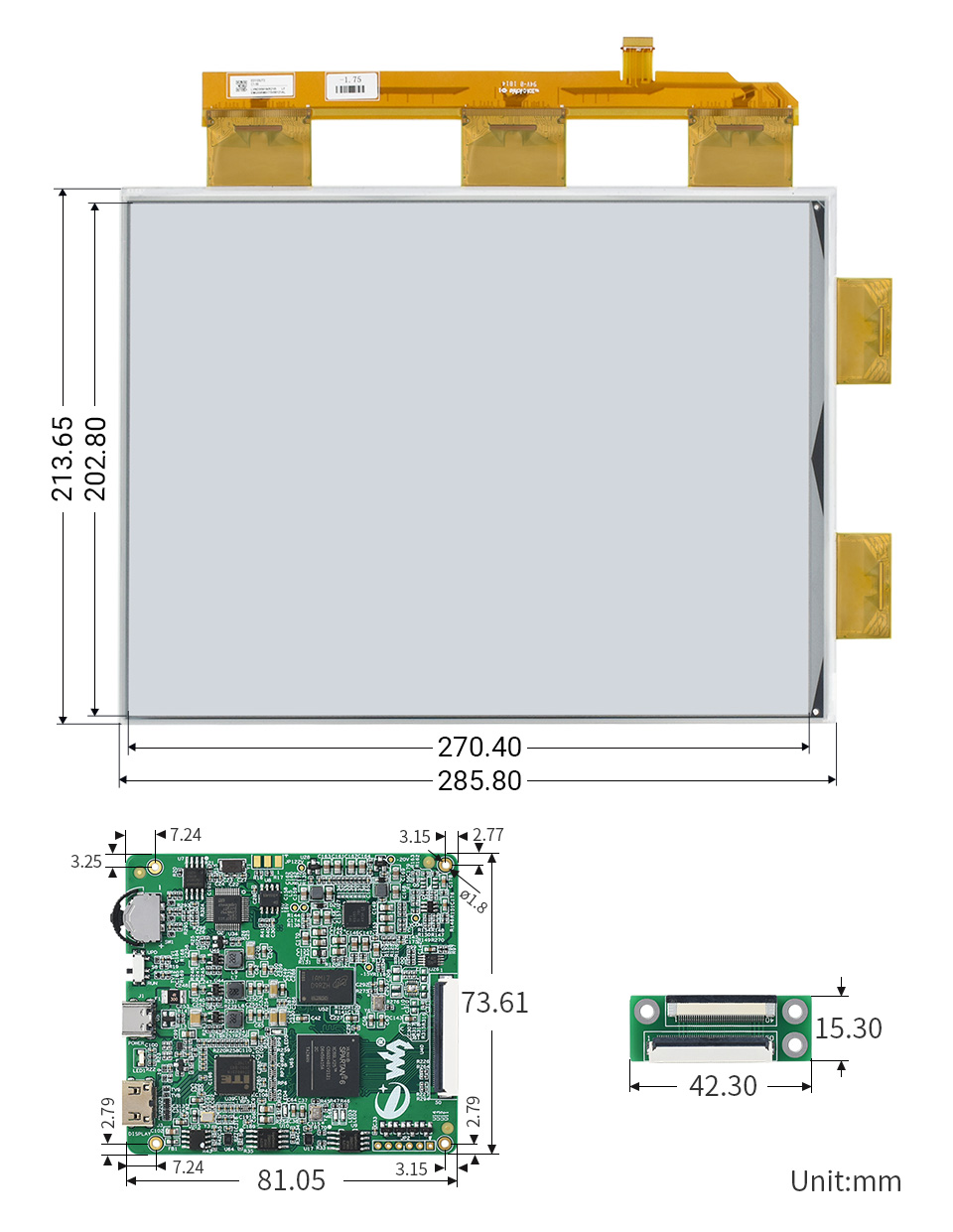

产品尺寸

13.3 英寸 HDMI 电子墨水屏显示器主图

本系列墨水屏对比

9.7英寸墨水屏显示器
9.7 英寸
10.3英寸墨水屏显示器
10.3 英寸
13.3英寸墨水屏显示器
13.3 英寸
分辨率 1200×825 1872×1404 1600×1200
PPI 150 227 150
面板类型 防眩光钢化玻璃
刷新率 15Hz(A2 或 A2+ 的极限刷新率)
屏幕比例 16:11 4:3 4:3
显示尺寸mm 202.8×139.425 209.66×157.25 270.4×202.8
外形尺寸mm 238.3×168 228×185.7 305×225.9
外壳厚度mm 9.5 9
净重 501g 433g 685g
支架孔距 50mm 75mm

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
(例程资料以链接中实际给出的为准)

配置清单

  1. 13.3inch e-Paper × 1
  2. 主控板+FPC+转接板 × 1
  3. Mini HDMI 转 HDMI 线 约1.5米 × 1
  4. HDMI母口转micro HDMI公口转接头 × 1
  5. 5V 3A电源 × 1
