1.51寸透明OLED屏带扩展板 128×64分辨率 SPI/I2C接口蓝色显示屏

透明 OLED 屏幕,全视角,兼容性好,传输速度高
价格
原价
型号
1.51inch Transparent OLED
SKU
22545
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

1.51 英寸 OLED 扩展板

内置 SSD1309 驱动芯片,使用 SPI、I2C 接口通信

提供树莓派、Arduino、STM32 等例程资料

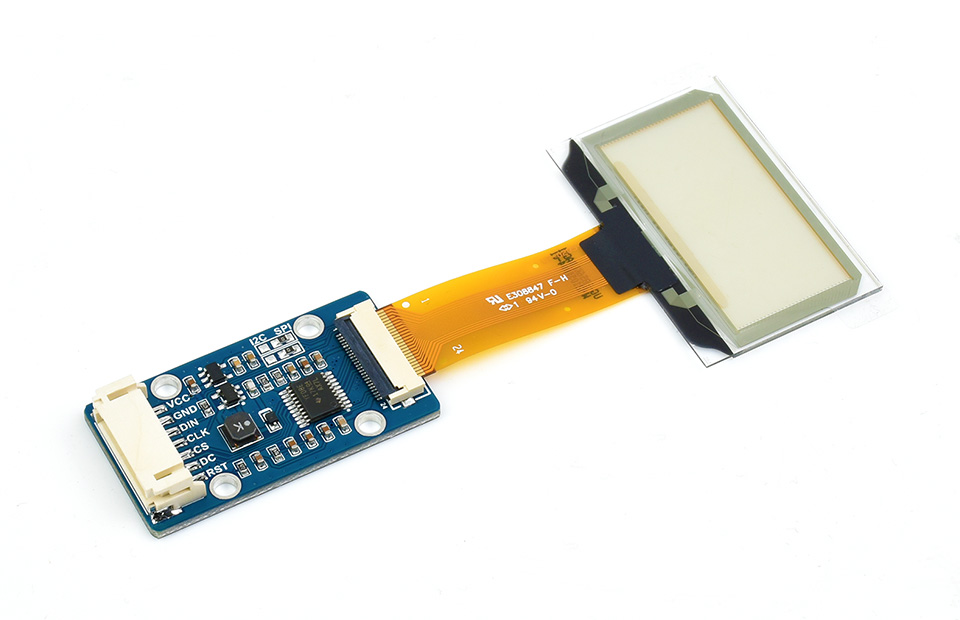

1.51英寸OLED带扩展板显示屏
  • 显示尺寸 1.51 英寸
  • 分辨率 128 × 64
  • 显示颜色 浅蓝色
  • 通信接口 SPI/I2C
  • 显示面板 面板
  • 驱动芯片 SSD1309

产品特点

  • • OLED 透明屏幕,全视角
  • • 采用四线 SPI 和 I2C 两种接口,兼容性好,传输速度高
  • • 提供完善的配套资料手册 (Raspberry Pi / Arduino / STM32 等示例程序)

我的参数

工作电压 3.3V / 5V 分辨率 128 × 64 pixels *
像素间距 0.274 × 0.274 mm 屏幕尺寸 42.04 × 27.22 mm
通信接口 4-wire SPI、I2C 显示尺寸 35.05 × 15.32 mm
显示面板 OLED 像素大小 0.254 × 0.254 mm
控制芯片 SSD1309 主板尺寸 41 × 22.5 mm
1.51英寸OLED带扩展板显示屏

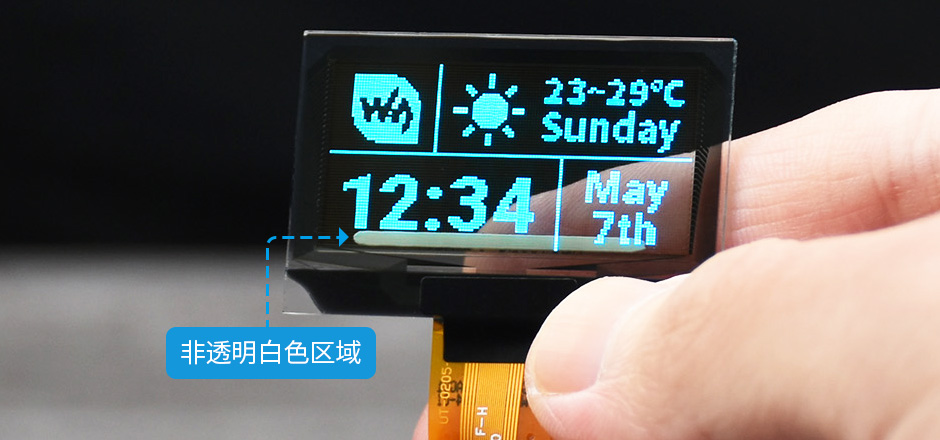

* 排线侧有块非透明白色区域,但可显示

SPI 和 I2C 控制接口切换

可接入 Raspberry Pi / Arduino / STM32 等主控板

SPI 和 I2C 控制1.51英寸OLED带扩展板显示屏
VCC 电源正 (3.3V / 5V 电源输入)
GND 电源地
DIN SPI / I2C 数据输入
CLK SPI / I2C 时钟信号输入
CS 片选,低电平有效
DC 数据/命令,低电平表示命令,高电平表示数据
RST 复位,低电平有效

硬件连接

接入 Raspberry Pi 主板

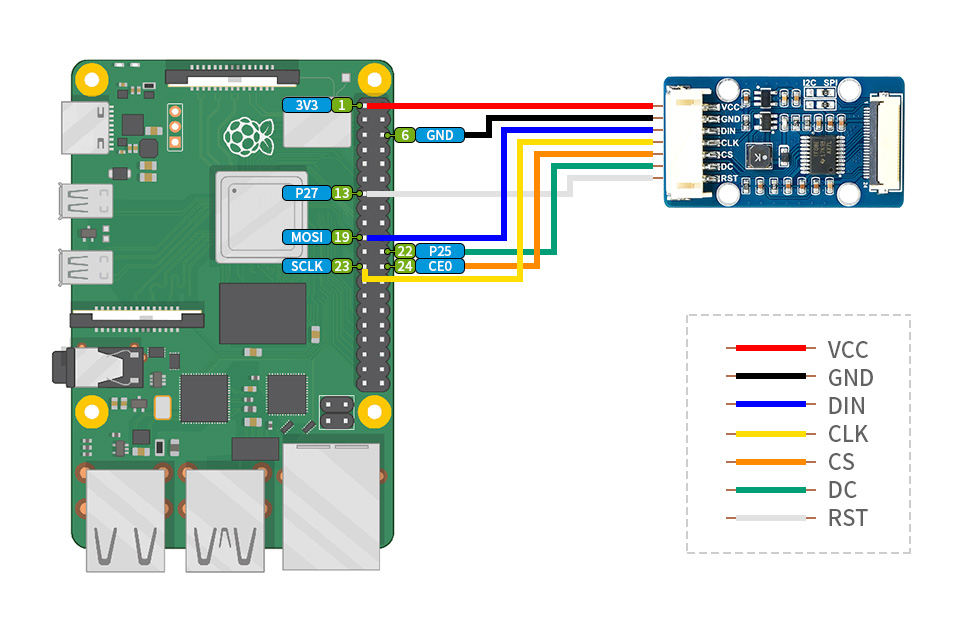

树莓派1.51英寸OLED带扩展板显示屏

接入 Arduino 主板

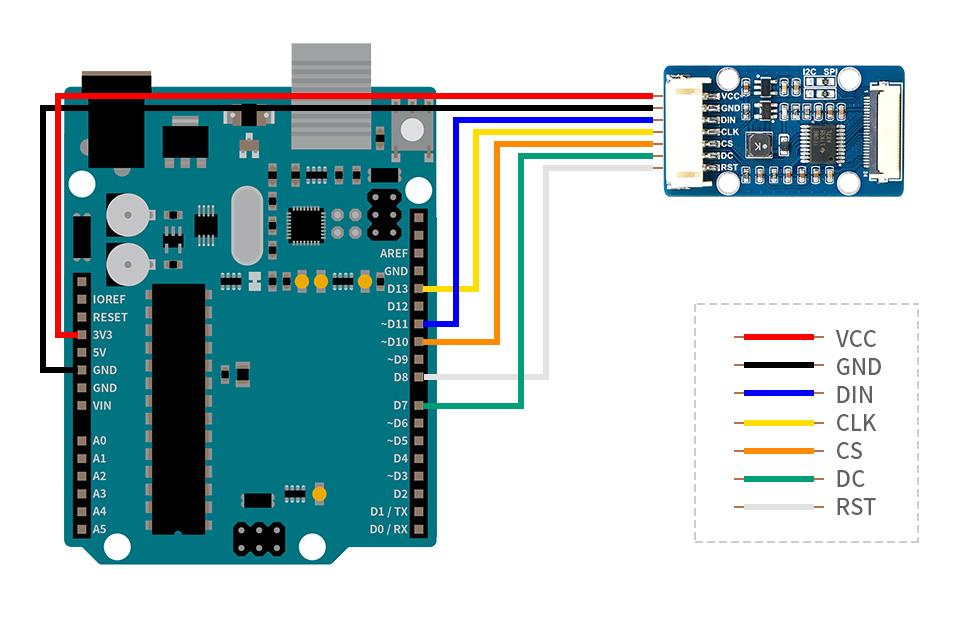

Arduino1.51英寸OLED带扩展板显示屏

使用示例

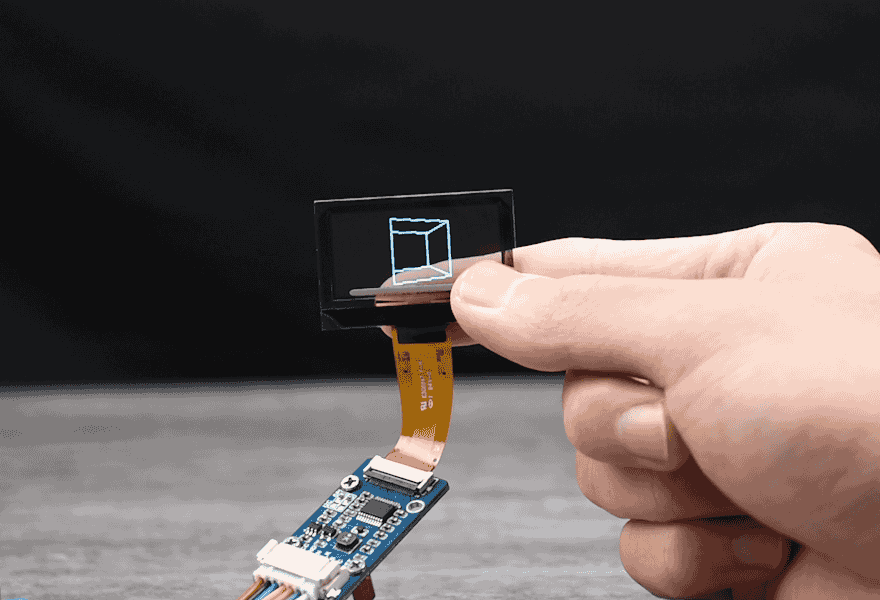

1.51英寸OLED带扩展板显示屏使用示例
1.51英寸OLED带扩展板显示屏使用示例

排线连接示意

1.51英寸OLED带扩展板显示屏使用示例

产品尺寸

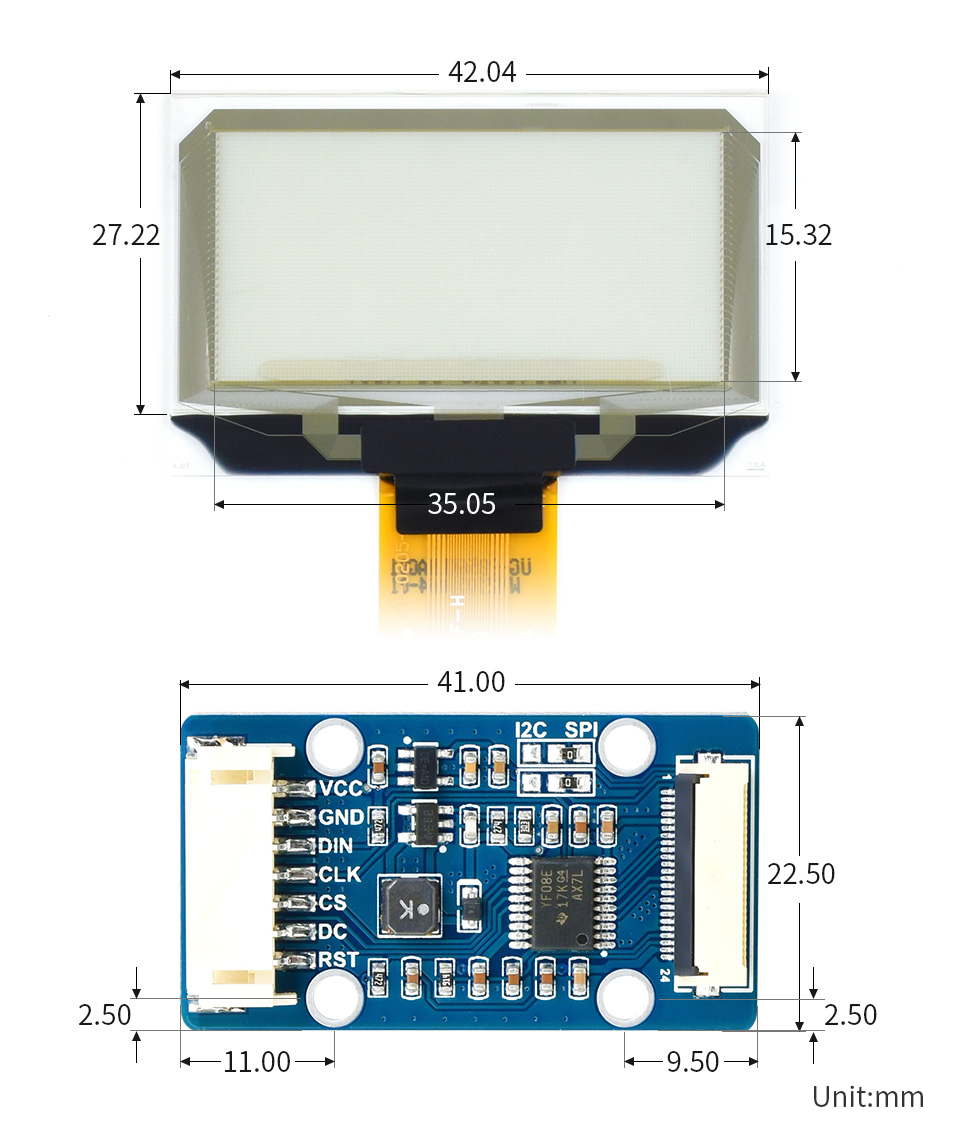

1.51英寸OLED带扩展板显示屏尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. 1.51inch Transparent OLED × 1
  2. PH2.0 7PIN连接线 × 1

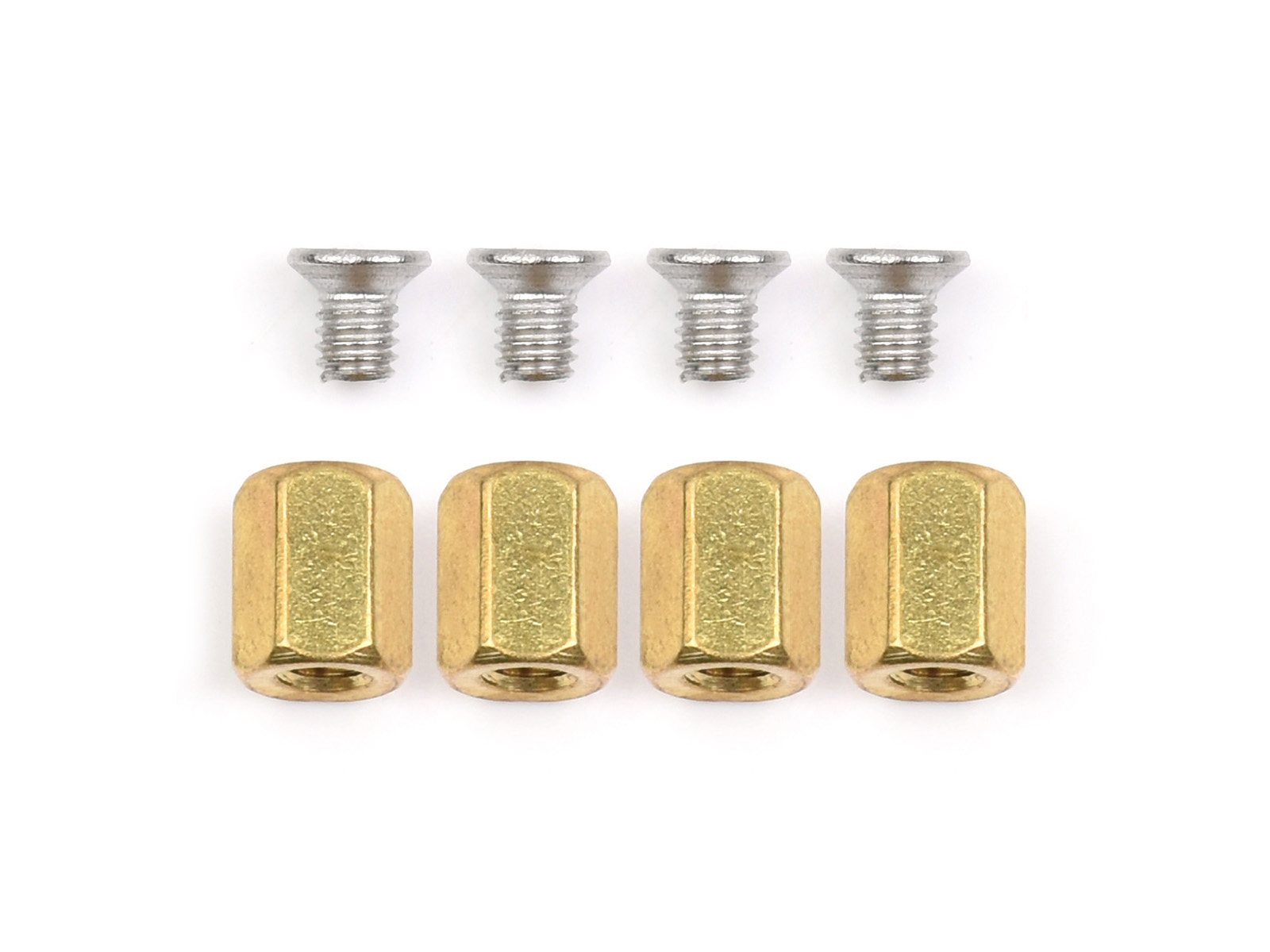

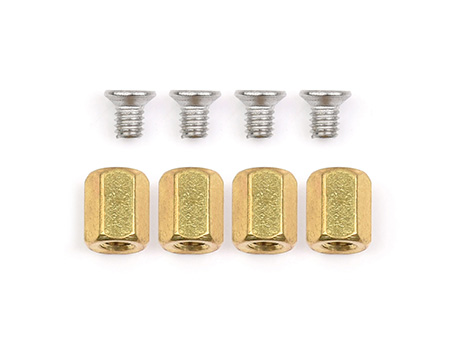

  3. 螺丝包 × 1

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
