1.3寸OLED屏 - 128×64分辨率 蓝色 SH1106 弯排针

可视角度>160° Raspberry/Jetson Nano/Arduino/STM32等硬件平台 3/4 spi接口 I2C接口
价格
原价
型号
1.3inch OLED (A)
SKU
10444
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

产品简介

产品特性:

驱动芯片 SH1106
支持接口 3-wire SPI、4-wire SPI、I2C
分辨率 128×64
显示尺寸 1.3英寸
显示颜色 蓝色
视角 >160°
工作温度 -30℃~70℃
存储温度 -30℃~80℃
工作电压 3.3V / 5V
适用范围 Raspberry/Jetson Nano/Arduino/STM32等硬件平台

应用案例:

  • 智能手表、MP3播放器、温度计、仪器仪表、便携医疗仪等。

使用说明:

  • 模块接口:
引脚号 标识 描述
1 VCC 电源正(3.3~5V电源输入)
2 GND 电源地
3 NC NC
4 DIN 模块数据输入
5 CLK 模块时钟信号输入
6 CS 模块片选信号,低电平有效
7 D/C 模块命令信号,低电平表示命令,高电平表示数据
8 RES 模块复位信号,低电平有效

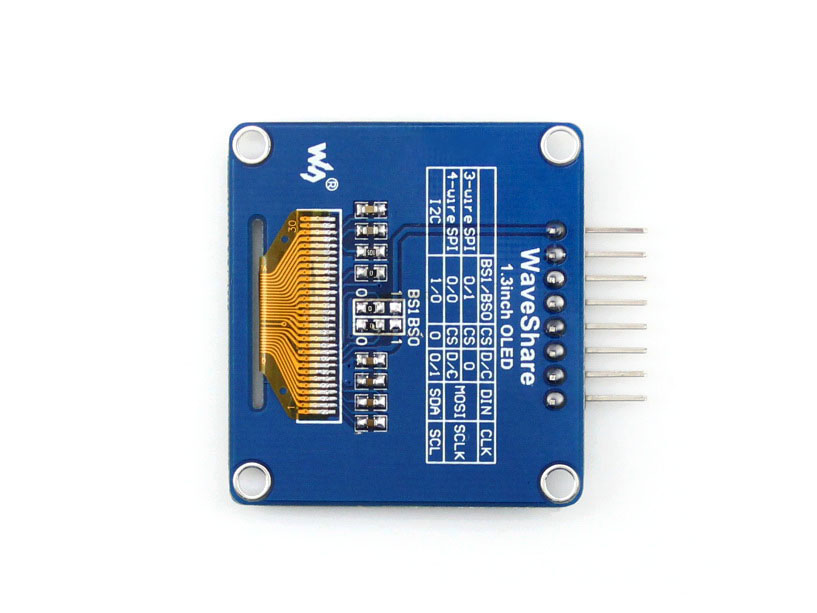

  • 硬件配置:
模式 \ 标识 BS0/BS1 DIN SCK
3-wire SPI 1/0 MOSI SCLK
4-wire SPI 0/0
I2C 0/1 SDA SCL
注:以下两个型号除了排针不一样外,PCB电路等其他属性都是一样。

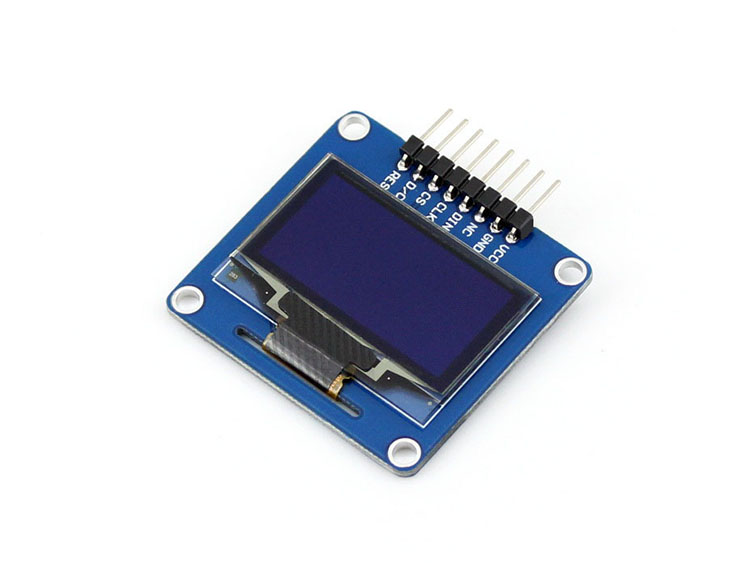

产品图片

产品选型

型号 类型 显示颜色 分辨率 显示面积
(mm×mm)
支持接口 驱动芯片 尺寸
(mm×mm)
排针接口
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 直排针
0.96inch OLED Module (C) OLED 黄蓝双色块* 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (D) OLED 白色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (E) OLED 蓝色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch RGB OLED Module OLED 65K彩色 64×128 10.862×21.736 3/4-wire SPI SSD1357 32.5×26.0 GH1.25端子
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.27inch RGB OLED Module OLED 262K彩色 128×96 25.708×19.28 3/4–wire SPI SSD1351 42.2×29.0 GH1.25端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5
PH2.0端子
1.28inch Touch LCD IPS
(带触摸)
65K彩色 240×240 Φ32.4mm 4-wire SPI、I2C GC9A01、
CST816S
40.4×37.5
Φ38.5
GH1.25端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 直排针
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.32inch OLED Module OLED 白色(16灰度) 128×96 26.86×20.14 4–wire SPI、I2C SSD1327 34.3×30.5 GH1.25端子
1.47inch LCD Module LCD 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch OLED Module (B) OLED 白色 128×128 26.855×26.855 4-wire SPI、I2C SH1107 38.5×44.5 GH1.25端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.69inch LCD Module IPS 262K彩色 240×280 27.97×32.63 4-wire SPI ST7789V2 31.5×39.0 GH1.25端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
1.9inch LCD Module IPS 262K彩色 170×320 22.70×42.72 4-wire SPI ST7789V2 51.2×27.3 GH1.25端子
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
* 0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成,是双色块屏,不是“双色屏”

外形尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/1.3inch_OLED_(A)

配置清单

  1. 1.3inch OLED (A) × 1
