1.02寸墨水屏模块 128×80分辨率 黑白 支持局部刷新 e-Paper 电子纸

支持局部刷新 功耗低、视角宽、断电仍可清晰显示 可接入Raspberry/Jetson Nano/旭日X3派/Arduino等主控板
价格
原价
型号
1.02inch e-Paper Module
SKU
17575
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

黑白,裸屏 黑白,带板
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车
1.02英寸电子墨水屏

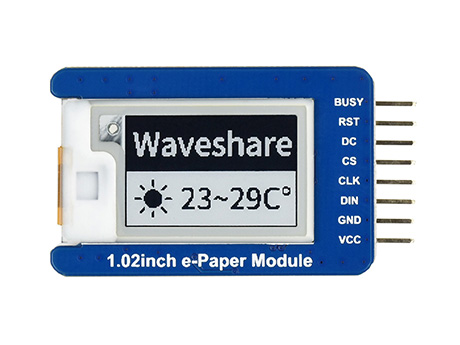

1.02 英寸电子墨水屏模块

支持局部刷新,功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用
  • 尺寸 1.02 英寸
  • 分辨率 128 × 80
  • 可视角度 >170°
  • 显示颜色 黑、白
  • 灰度级别 2
  • 通信接口 SPI
  • 显示面板 电子墨水屏
  • 显示体验 接近纸质
  • 显示环境 环境光下可见
  • 显示方式 反射式,
    不主动发光
  • 局部刷新 支持局部刷新

我的特点


  • 无需背光,断电可长时间保持最后一屏的显示内容
  • 功耗非常低,基本只在刷新时耗电
  • SPI 控制接口,可接入 Raspberry Pi/Jetson Nano/旭日® X3 派/Arduino/
    STM32 等主控板
  • 板载电平转换芯片,可兼容 3.3V 和 5V 单片机接口
  • 提供完善的配套资料手册 (Raspberry Pi/Jetson Nano/旭日® X3 派/Arduino/
    STM32 等示例程序)

我的参数


工作电压 3.3V/5V 灰度等级 2
通信接口 3-wire SPI、4-wire SPI 局部刷新 0.3s
外形尺寸 42 × 27mm 全局刷新 2s
显示尺寸 21.76 × 14mm 刷新功耗 26.4mW(typ.)
点距 0.175 × 0.17mm 休眠电流 <0.01uA(接近 0)
分辨率 128 × 80pixels 可视角度 >170°
显示颜色 黑、白

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像显示,其工作原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移, 在环境光下通过反射形成接近传统印刷纸张的显示效果。电子墨水屏能够在灯光,自然光等环境光下清晰地显示画面,无需背光,可视角度几乎达到 180°。因其媲美传统纸张的显示效果, 常被用于阅读器之类的应用。

1.02英寸电子墨水屏的优势

SPI控制接口


可接入 Raspberry Pi/Jetson Nano/旭日® X3 派/Arduino 等主控板

应用场景
VCC 3.3V / 5V 电源输入
GND 电源地
DIN SPI 通信 MOSI 引脚
CLK SPI 通信 SCK 引脚
CS SPI 片选引脚(低电平有效)
DC 数据/命令控制引脚(高电平表示数据,低电平表示命令)
RST 外部复位引脚(低电平复位)
BUSY 忙状态输出引脚(低电平表示忙)

板载电平转换芯片


兼容 3.3V 和 5V 单片机接口

应用场景

应用场景


适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

1.02英寸电子墨水屏应用场景

我的尺寸


1.02英寸电子墨水屏尺寸

产品选型


型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s)
局部
刷新
Pi
接口
柔性 控制
接口
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 - - SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 - - SPI
1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 14 - - - SPI
1.64inch e-Paper Module (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 47 × 38 12 - - - SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 2 - SPI
2.13inch e-Paper HAT (B) 红、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 15 - - SPI
2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.70 59.2 × 29.2 2 SPI
2.13inch e-Paper HAT (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 25 - - SPI
2.13inch Touch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 69.15 × 38.90 2 - SPI
2.13inch Touch e-Paper HAT
(with case)
黑、白 2 250×122 48.55 × 23.70 72.20 × 41.90 2 - SPI
2.36inch e-Paper Module (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 69.5 × 38.5 12 - - - SPI
2.66inch e-Paper Module 黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 6 - - SPI
2.66inch e-Paper Module (B) 红、黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 15 - - - SPI
2.66inch e-Paper Module (G) 红、黄、黑、白 2 360×184 60.05 × 30.69 85.0 × 38.5 26 - - - SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 - SPI
2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.288 × 38.192 73.5 × 56.0 15 - - SPI
2.9inch e-Paper Module 黑、白 4 296×128 66.89 × 29.05 89.5 × 38.0 3 - - SPI
2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 - - - SPI
2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 SPI
2.9inch Touch e-Paper HAT 黑、白 4 296×128 66.89 × 29.05 89.10 × 42.70 3 - SPI
3inch e-Paper Module (G) 红、黄、黑、白 2 400×168 70.4 × 29.568 88.5 × 41 12 - - - SPI
3.52inch e-Paper HAT 黑、白 2 480×280 74.51 × 49.67 86.5 × 57 1.5 - - SPI
3.7inch e-Paper HAT 黑、白 4 480×280 81.12 × 47.32 96.5 × 58.0 3 - SPI
4.01inch e-Paper HAT (F) 7彩色 2 640×400 86.40 × 54.00 98.5 × 70.0 30 - - SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 5 - - SPI
4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 - - - SPI
4.26inch e-Paper HAT 黑、白 4 800×480 92.80 × 55.68 107.0 × 64.0 4 - SPI
4.37inch e-Paper Module (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 101.5 × 81.5 14 - - - SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 - - - UART
5.65inch e-Paper Module (F) 7彩色 2 600×448 114.9 × 85.8 138.5 × 100.5 <35 - - - SPI
5.79inch e-Paper Module 黑、白 4 792×272 139.00 × 47.74 152.50 × 58.50 3.5 - - SPI
5.79inch e-Paper Module (B) 红、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 24 - - - SPI
5.83inch e-Paper HAT 黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 5 - - SPI
5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 20 - - SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 - USB/SPI/
I80
7.3inch e-Paper HAT (F) 7彩色 2 800×480 160 × 96 170.2 × 111.2 35 - - SPI
7.3inch e-Paper HAT (G) 红、黄、黑、白 2 800×480 160 × 96 170.2 × 111.2 16 - - SPI
7.5inch e-Paper HAT 黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 5 - - SPI
7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 26 - - SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 - USB/SPI/
I80
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 - USB/SPI/
I80
10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.7 × 174.4 <1 - USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.7 × 165.8 <1 USB/SPI/
I80
10.3inch e-Paper HAT (G) 黑、白 16 1872×1404 209.66 × 157.25 225.70 × 183.40 <1 - USB/SPI/
I80
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 - - SPI
12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 37 - - SPI
13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 - USB/SPI/
I80
13.3inch e-Paper HAT (K) 黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 5 - - SPI

说明
1、刷新时间:此处指全局刷新时间,即刷新每一帧图像所用时间;若墨水屏本身支持局部刷新,局部刷新时间均在 1 秒内
2、Pi接口:基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板
还不清楚你要哪个?看看下面的参考图吧!



资料及服务

微雪资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


资料路径:www.waveshare.net/wiki/1.02inch_e-Paper_Module

配置清单



  1. 1.02inch e-Paper Module × 1
  2. 杜邦线 散头 8PIN转自定义 × 1
