0.91寸OLED显示屏模块 液晶屏 白色 128×32分辨率
适用于Raspberry/Arduino/STM32等
型号 0.91inch OLED Module
SKU 14657
品牌 Waveshare
- 产品详情
- 产品资料
- 配置清单
产品简介
【一分钟自我介绍】
我是一款0.91寸OLED模块，128×32分辩率，带有内部控制器，使用I2C通信。
- 0.91寸OLED，小尺寸，更轻薄
- 128x32高分辨率，显示更清晰
- I2C控制接口，仅需两根信号线，节省引脚资源
- 提供完善的配套资料手册(Raspberry/Jetson Nano/Arduino/STM32等示例程序)
【我的参数】
- 驱动芯片：SSD1306
- 支持接口：I2C
- 显示颜色：白色
- 高分辨率： 128×32
- 可视角度：大于160°
- 工作电压：3.3V / 5V
- 模块大小：36 x 12.5（mm）

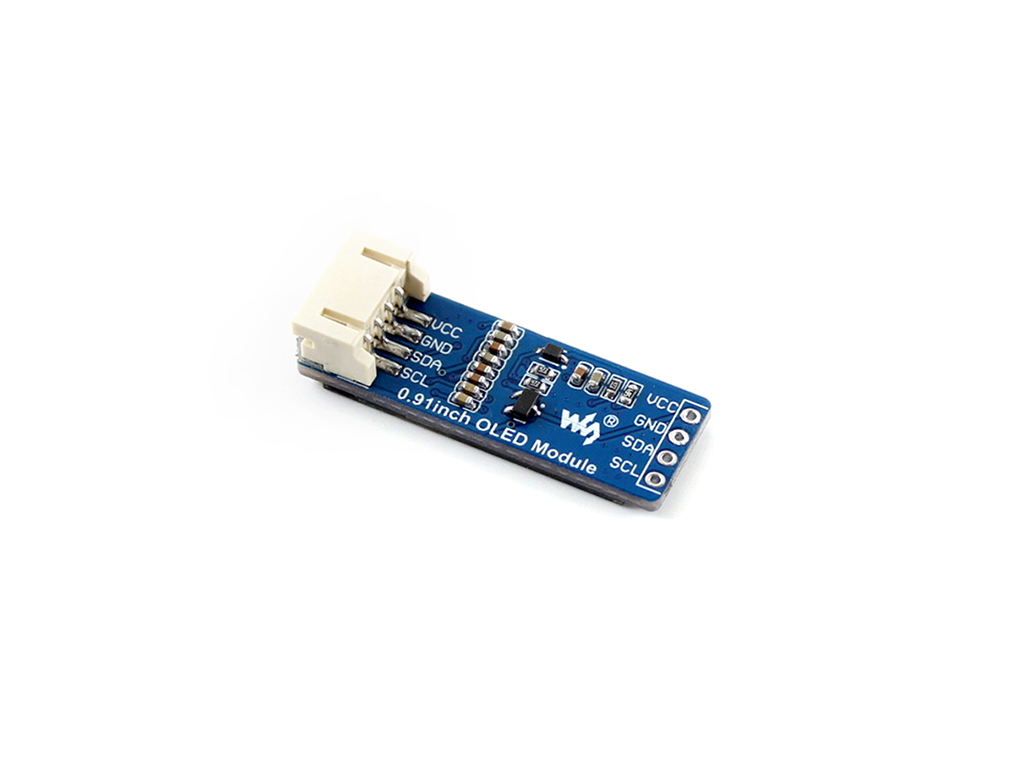

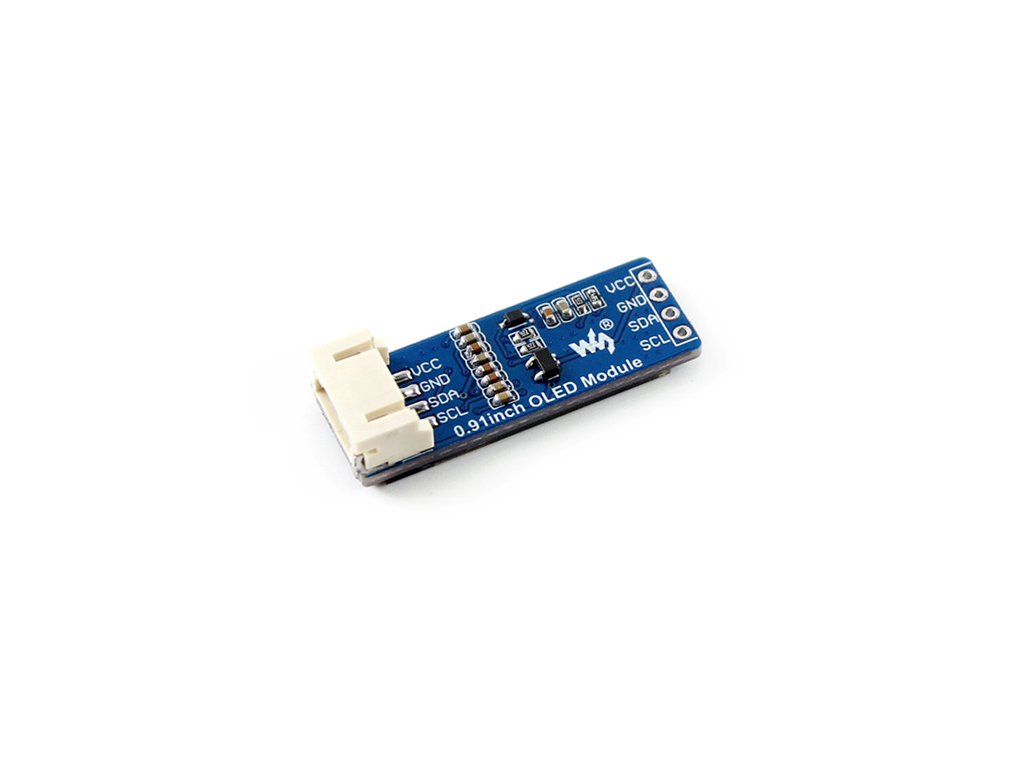

产品图片
接口定义
| 功能引脚 | 描述 |
|---|---|
| VCC | 电源正(3.3~5V电源输入) |
| GND | 电源地 |
| SDA | 数据输入 |
| SCL | 时钟信号输入 |
产品选型
| 型号 | 类型 | 显示颜色 | 分辨率 | 显示面积 (mm×mm) |
支持接口 | 驱动芯片 | 尺寸 (mm×mm) |
排针接口 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 0.91inch OLED Module | OLED | 白色 | 128×32 | 22.38×5.58 | I2C | SSD1306 | 36.0×12.5 | PH2.0端子 | ||
| 0.95inch RGB OLED (A) | OLED | 65K彩色 | 96×64 | 20.14×13.42 | 4-wire SPI | SSD1331 | 31.7×37.0 | 弯排针 | ||
| 0.95inch RGB OLED (B) | OLED | 65K彩色 | 96×64 | 20.14×13.42 | 4-wire SPI | SSD1331 | 31.7×37.0 | 直排针 | ||
| 0.96inch LCD Module | IPS | 65K彩色 | 160×80 | 21.70×10.80 | 4-wire SPI | ST7735S | 32.5×26.0 | PH2.0端子 | ||
| 0.96inch OLED (A) | OLED | 黄蓝双色块* | 128×64 | 21.70×11.20 | 3/4-wire SPI、I2C | SSD1306 | 33.0×33.5 | 弯排针 | ||
| 0.96inch OLED (B) | OLED | 黄蓝双色块* | 128×64 | 21.70×11.20 | 3/4-wire SPI、I2C | SSD1306 | 33.0×33.5 | 直排针 | ||
| 1.14inch LCD Module | IPS | 65K彩色 | 240×135 | 24.91×14.86 | 4–wire SPI | ST7789 | 35.0×32.0 | PH2.0端子 | ||
| 1.3inch LCD Module | IPS | 65K彩色 | 240×240 | 23.40×23.40 | 4-wire SPI | ST7789 | 45.0×31.0 | PH2.0端子 | ||
| 1.3inch OLED (A) | OLED | 蓝色 | 128×64 | 29.42×14.70 | 3/4-wire SPI、I2C | SH1106 | 40.5×37.5 | 弯排针 | ||
| 1.3inch OLED (B) | OLED | 蓝色 | 128×64 | 29.42×14.70 | 3/4-wire SPI、I2C | SH1106 | 40.5×37.5 | 直排针 | ||
| 1.3inch OLED Module (C) | OLED | 白色 | 64×128 | 14.70×29.42 | 4-wire SPI、I2C | SH1107 | 30.0×39.5 | PH2.0端子 | ||
| 1.5inch OLED Module | OLED | 白色(16灰度) | 128×128 | 26.86×26.86 | 4-wire SPI、I2C | SSD1327 | 44.5×37.0 | PH2.0端子 | ||
| 1.5inch RGB OLED Module | OLED | 65K彩色 | 128×128 | 26.86×26.86 | 3/4-wire SPI | SSD1351 | 44.5×37.0 | PH2.0端子 | ||
| 1.54inch LCD Module | IPS | 65K彩色 | 240×240 | 27.72×27.72 | 4–wire SPI | ST7789 | 50.0×35.0 | PH2.0端子 | ||
| 1.8inch LCD Module | TFT | 65K彩色 | 128×160 | 28.30×34.50 | 4-wire SPI | ST7735S | 56.5×34.0 | PH2.0端子 | ||
| 2inch LCD Module | IPS | 262K彩色 | 240×320 | 30.60×40.80 | 4-wire SPI | ST7789 | 58.0×35.0 | PH2.0端子 | ||
| 2.4inch LCD Module | TFT | 65K彩色 | 240×320 | 36.72×48.96 | 4-wire SPI | ILI9341 | 70.5×43.3 | PH2.0端子 | ||
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”
外形尺寸
