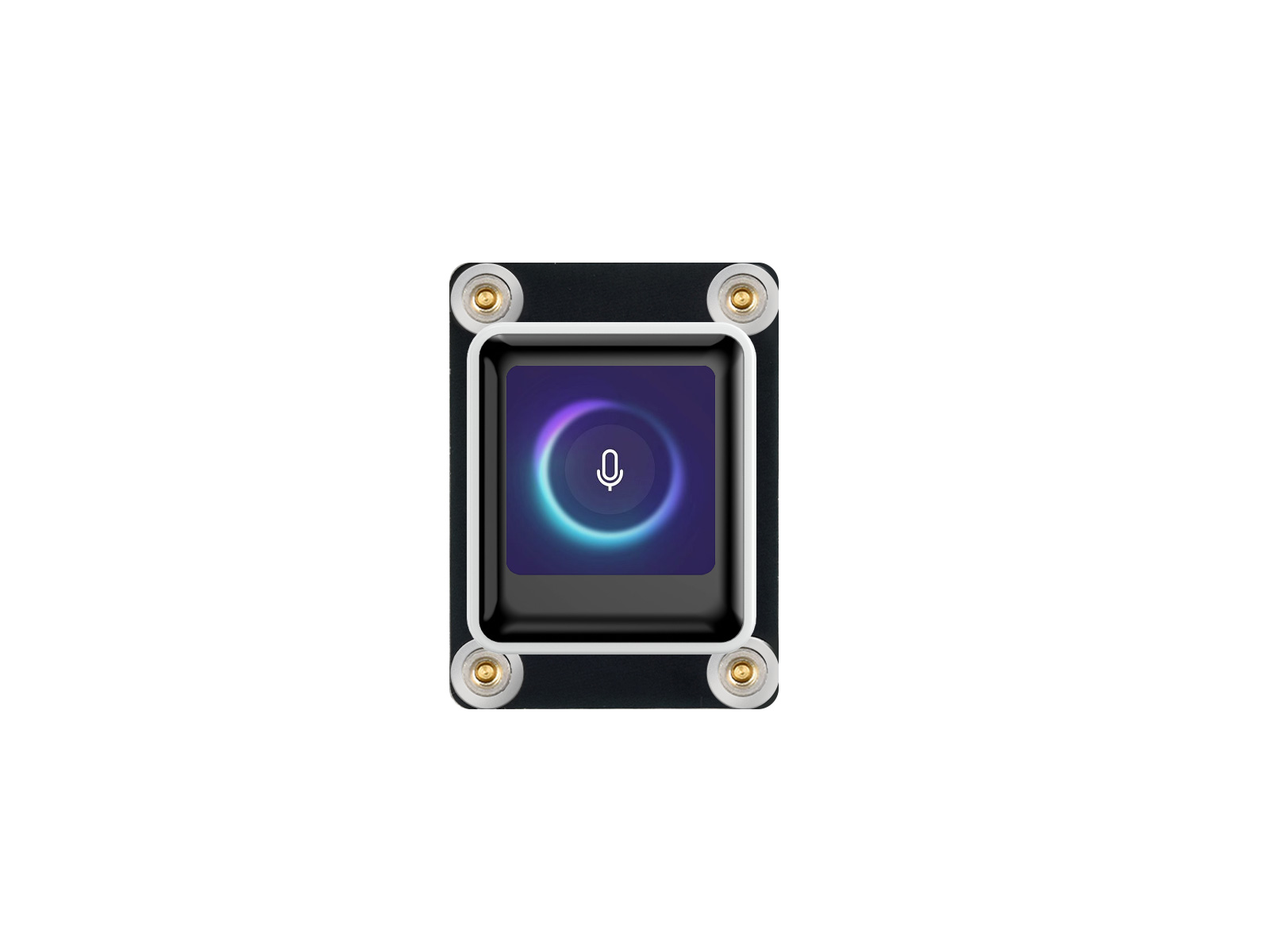

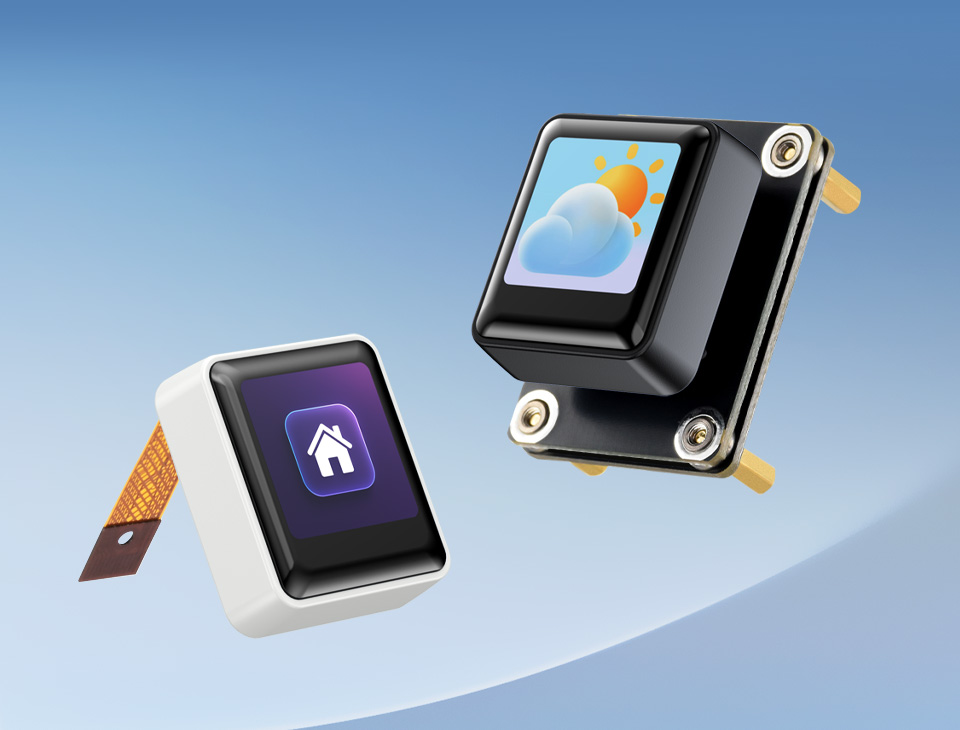

0.85 英寸 LCD 按键屏
内置 ST7735 驱动芯片，使用 SPI 接口通信
提供 ESP32、树莓派、RP2040、Arduino、STM32 等例程资料
版本选择

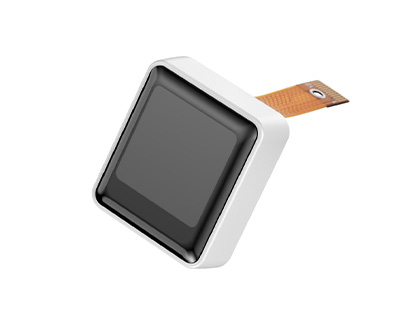

0.85inch ScreenKey LCD W
白色键帽

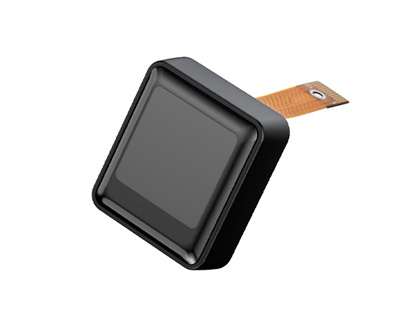

0.85inch ScreenKey LCD B
黑色键帽

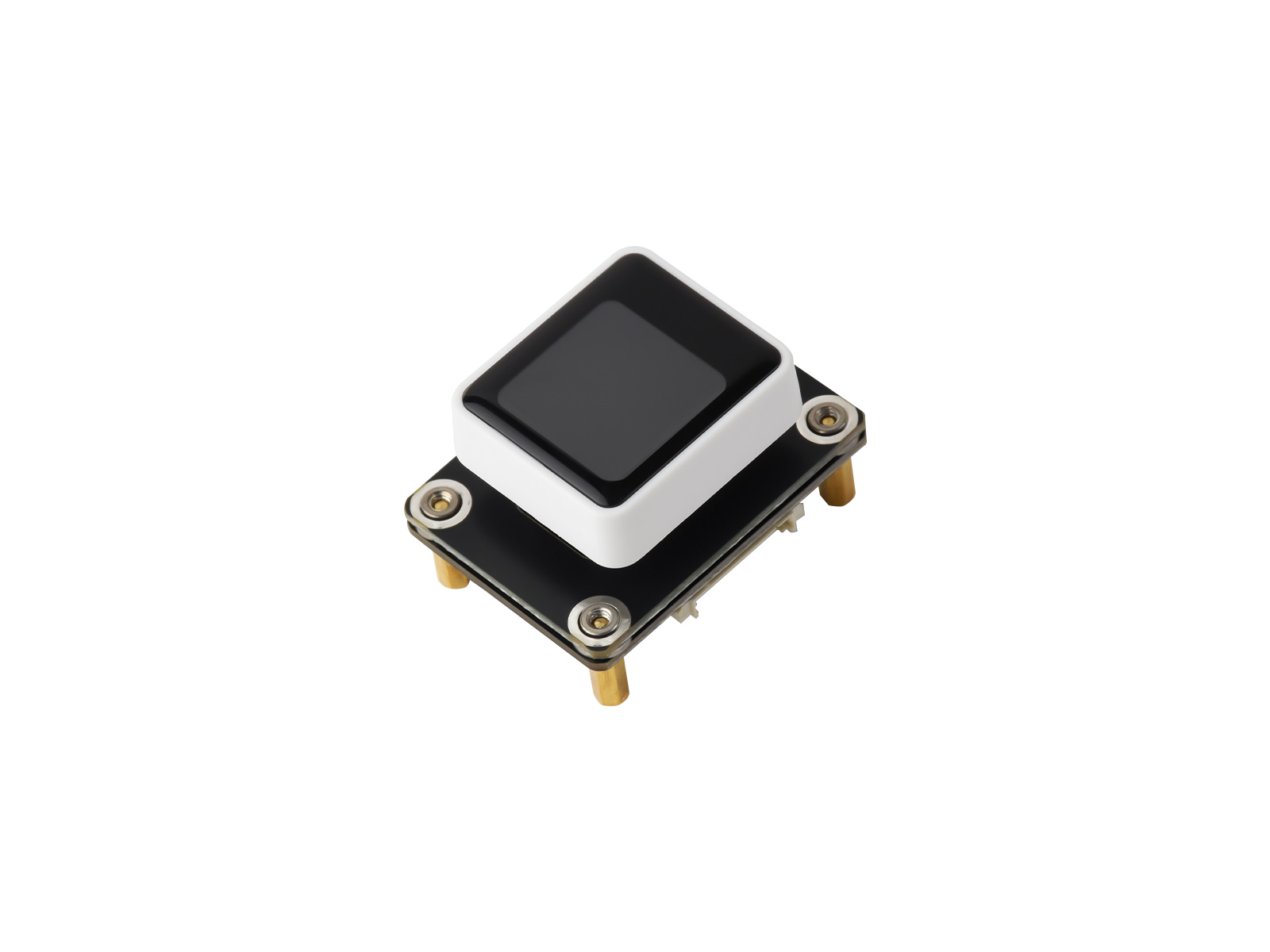

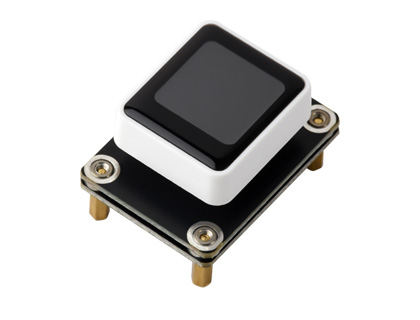

0.85inch ScreenKey Module W
白色按键模组

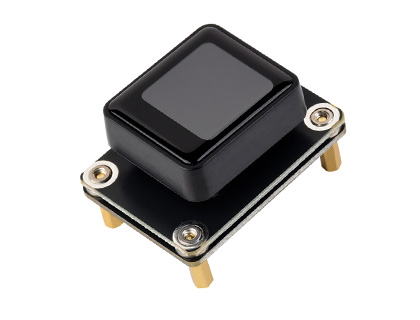

0.85inch ScreenKey Module B
黑色按键模组
产品特点
- 内置 ST7735 驱动芯片
- 0.85 英寸 IPS 显示屏，128 × 128 分辨率，65K 彩色，高清显示图像
- SPI 通信接口，接口简单，占用 IO 资源少，便于嵌入式开发
- 2.5D 钢化玻璃面板，透光性好，耐刮耐用；边缘圆弧设计，手感顺滑
- 机械按键结构，按压手感利落，从容应对高频使用
- 支持 Raspberry Pi、Arduino、ESP32、RP2040、STM32 等平台开发，并提供完善的配套资料与示例程序
产品参数
| 工作电压 | 3.3V | 分辨率 | 128 × 128 像素 |
|---|---|---|---|
| 显示颜色 | 65K | 显示尺寸 | 15.21 × 15.21 (mm) |
| 显示面板 | IPS | 像素间距 | 118.8 × 118.8 (μm) |
| 通信接口 | 4-wire SPI | 控制芯片 | ST7735 |

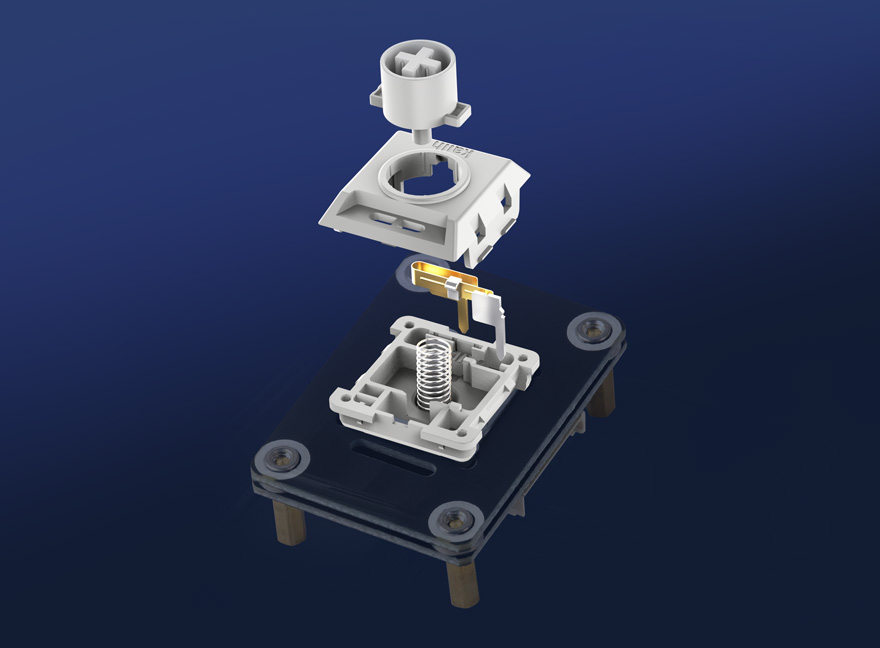

机械轴体 手感更出色
| 触发压力 | 50.00 ± 10.00 (gf) | 触底力 | 55.00 ± 10.00 (gf) |
|---|---|---|---|
| 触发行程 | 1.20 ± 0.30 (mm) | 触底行程 | 2.80 ± 0.25 (mm) |
| 弹簧长度 | 15.50 (mm) | 寿命 | 5000 万次 |

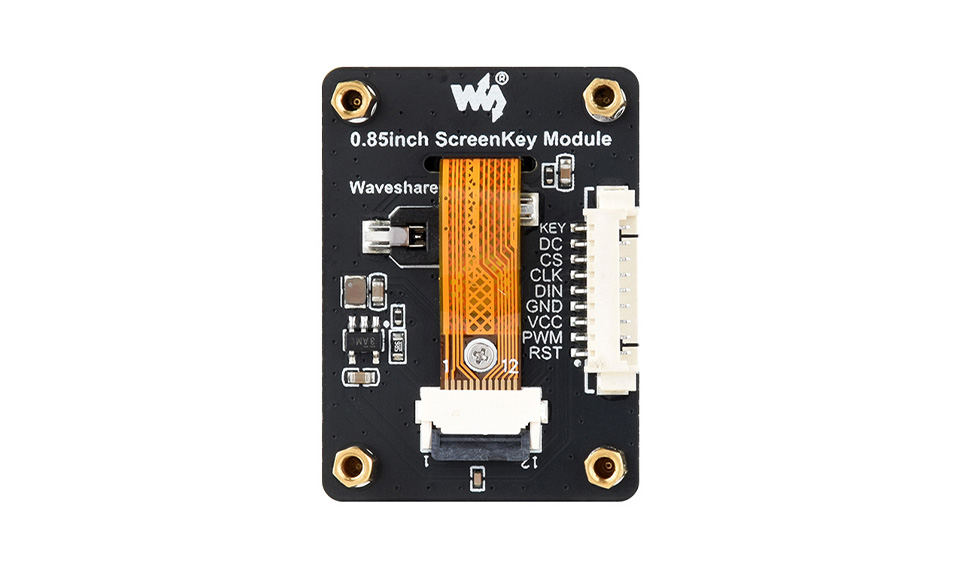

SPI 控制接口
可接入 ESP32 / Raspberry Pi / RP2040 / Arduino / STM32 等主控板
| KEY | 按键 |
|---|---|
| DC | 数据/命令，低电平表示命令，高电平表示数据 |
| CS | 片选，低电平有效 |
| CLK | SPI 时钟信号输入 |
| DIN | SPI 数据输入 |
| GND | 电源地 |
| VCC | 3.3V 电源输入 |
| PWM | 背光 |
| RST | 复位，低电平有效 |
硬件连接

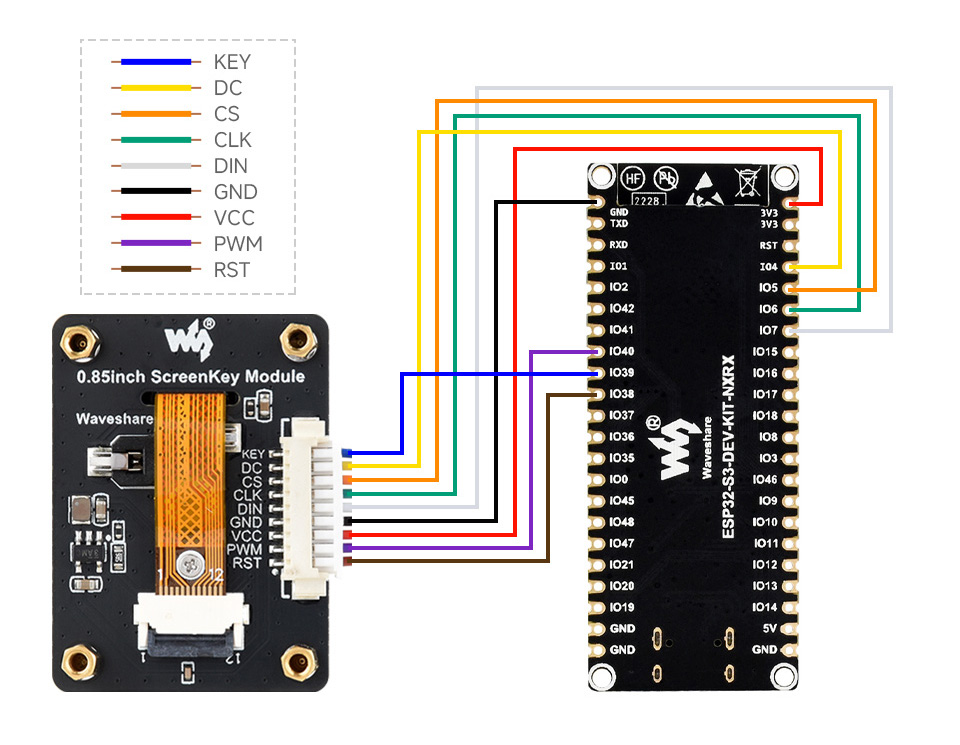

接入 ESP32-S3-DEV-KIT-N16R8 主板

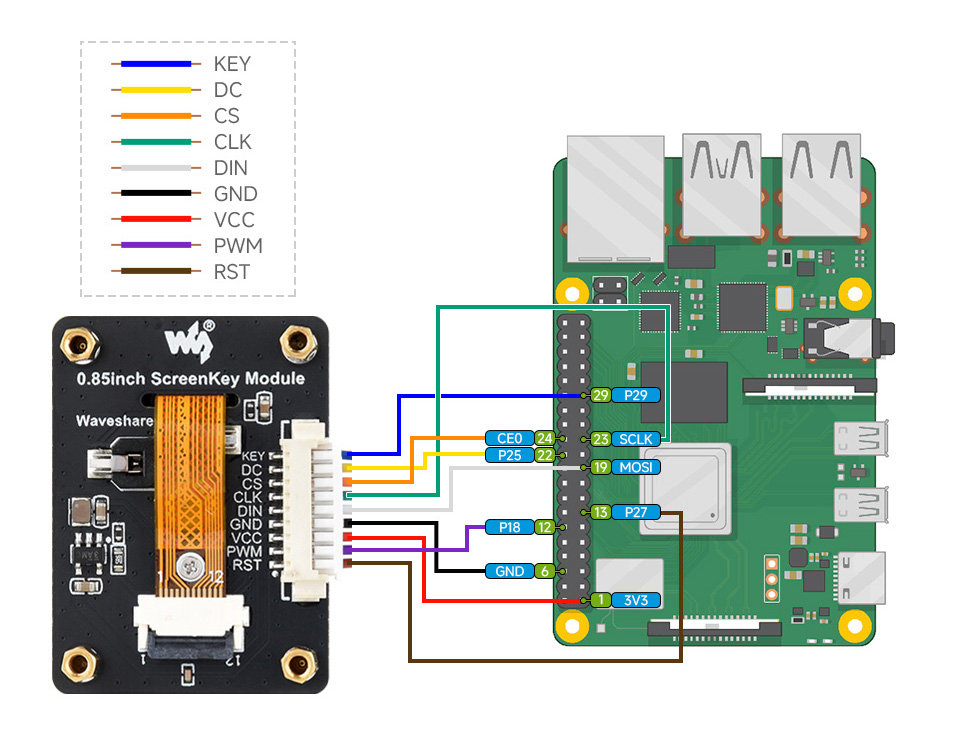

接入 Raspberry Pi 主板

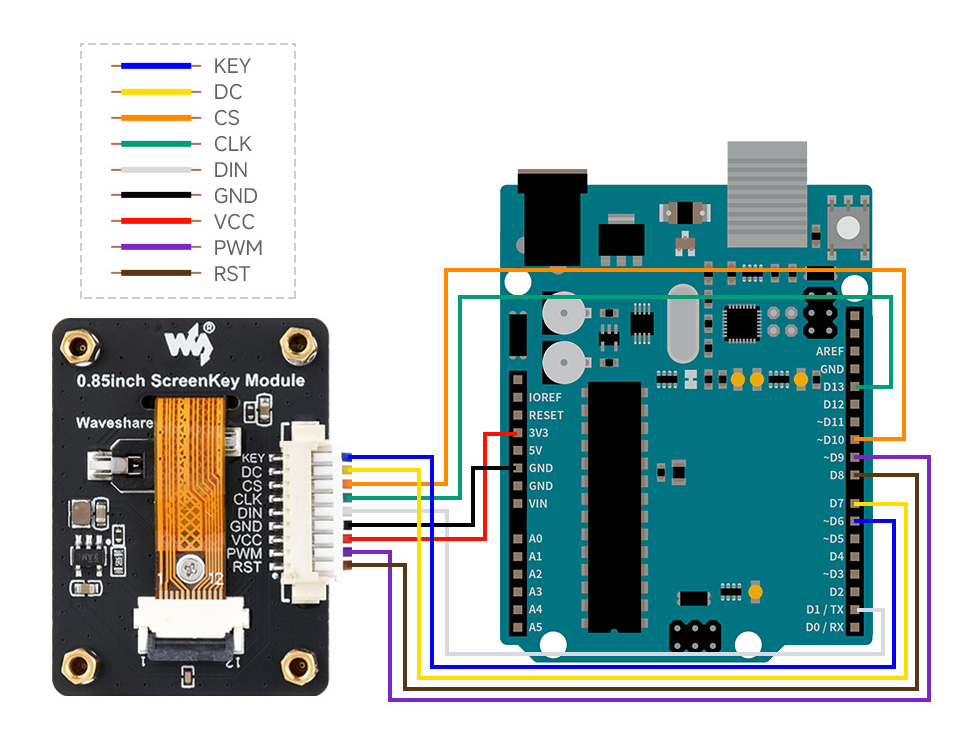

接入 Arduino 主板
图片仅供展示，详细配置请参考配置清单
使用示例
办公助手

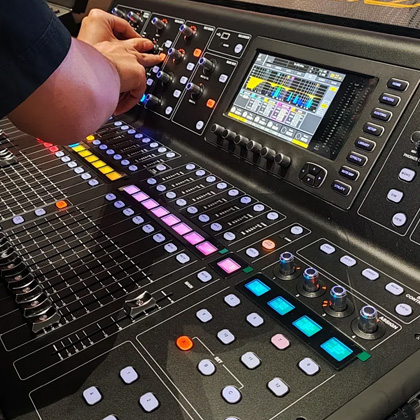

创意音乐

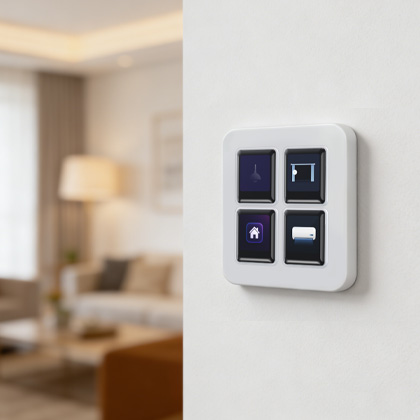

智能家居
商用设备

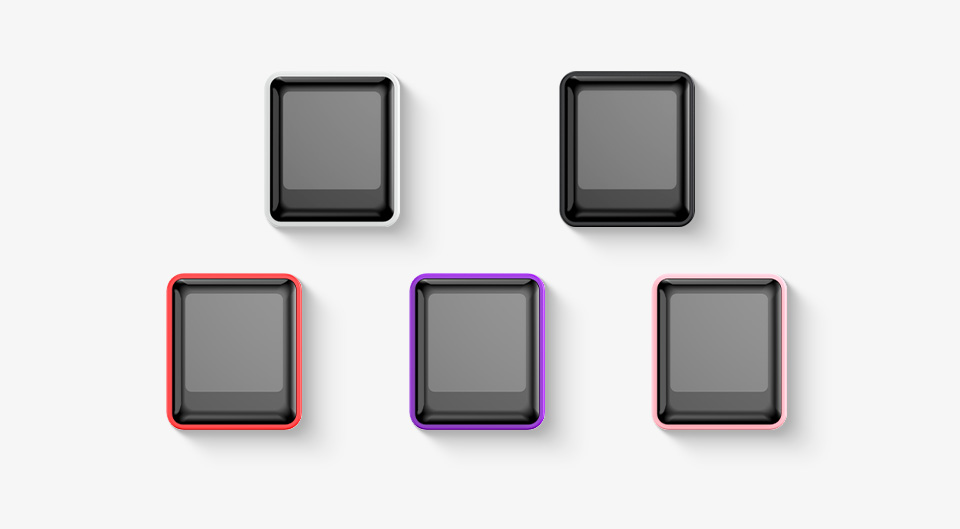

键帽支持批量定制颜色
现货提供黑色、白色
其他颜色满 500 个可批量定制，详情请咨询在线客服

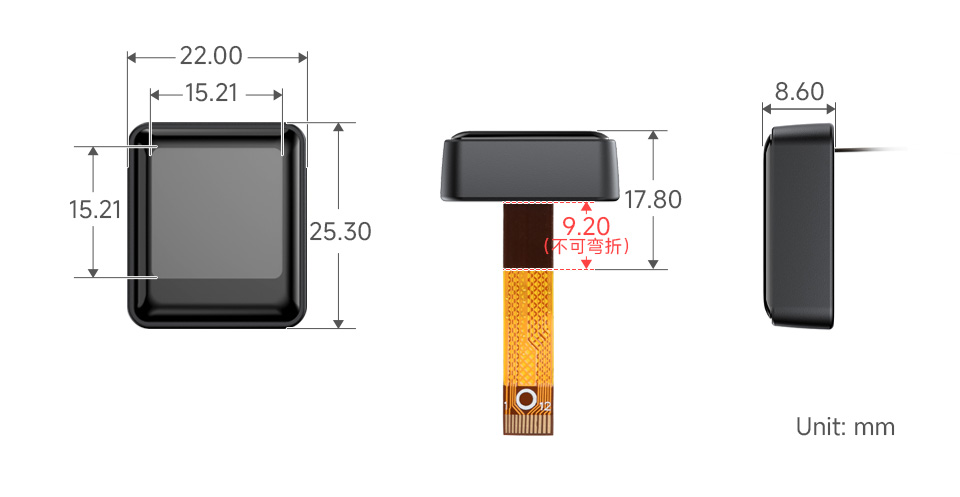

产品尺寸
按键尺寸

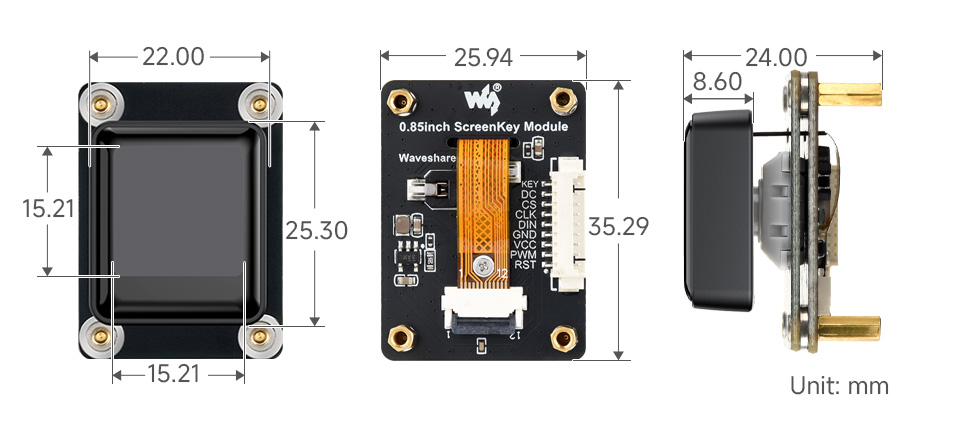

按键模组尺寸
