PIC16F916

芯片信息

型号 封装 在线定购
PIC16F916-I/SO（查看） SOIC28
PIC16F916-I/SP（查看） SPDIP28
PIC16F916-I/SS（查看） SSOP28

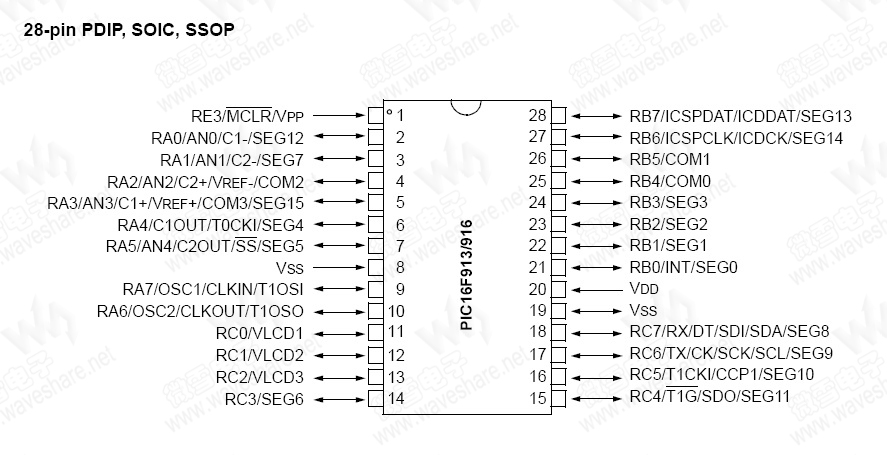

引脚布局

（点击图片看大图）
技术资料—— PIC16F916 PDF技术资料

PIC16F916 概述

PIC16F916是Microchip Technology 生产的基于闪存的8 位CMOS 单片机。PIC16F916采用纳瓦技术，并带有LCD 驱动器。
PIC16F916 参数
PIC16F916 存储器
Flash (KB)   14
RAM (Bytes)   352
Data EEPROM (bytes)   256
PIC16F916 其他参数
程序存储器类型   Flash
CPU速率 (MIPS)   5
数字通信模块   1-A/E/USART
1-SSP(SPI/I2C)
捕捉/比较/PWM 模块   1 CCP
定时器   2 x 8-bit
1 x 16-bit
ADC   5 ch, 10-bit
比较器   2
段式LCD (像素)   60
工作电压 (V)   2 to 5.5
PIC16F916 封装与引脚
QFN28, SOIC28, SPDIP28, SSOP28

PIC16F916 特性

  • Up to 16 LCD segments, 60 pixels
  • 14KB Flash Program Memory
  • 256B Data EEPROM
  • Internal 32kHz to 8MHz oscillator
  • Low-power nanoWatt Technology
  • 25mA Source/Sink current I/O
  • Two 8-bit Timer (TMR0/TMR2)
  • One 16-bit Timer (TMR1)
  • Extended Watchdog Timer (EWDT)
  • Wide Operating Voltage (2.0V – 5.5V)
  • Brown-Out Reset (BOR) with Software Control
  • In Circuit Serial Programming (ICSP)
  • Programmable Low Voltage Detect (PLVD)
  • Wake on change
  • I2C, SPI, AUSART
