ATmega48V

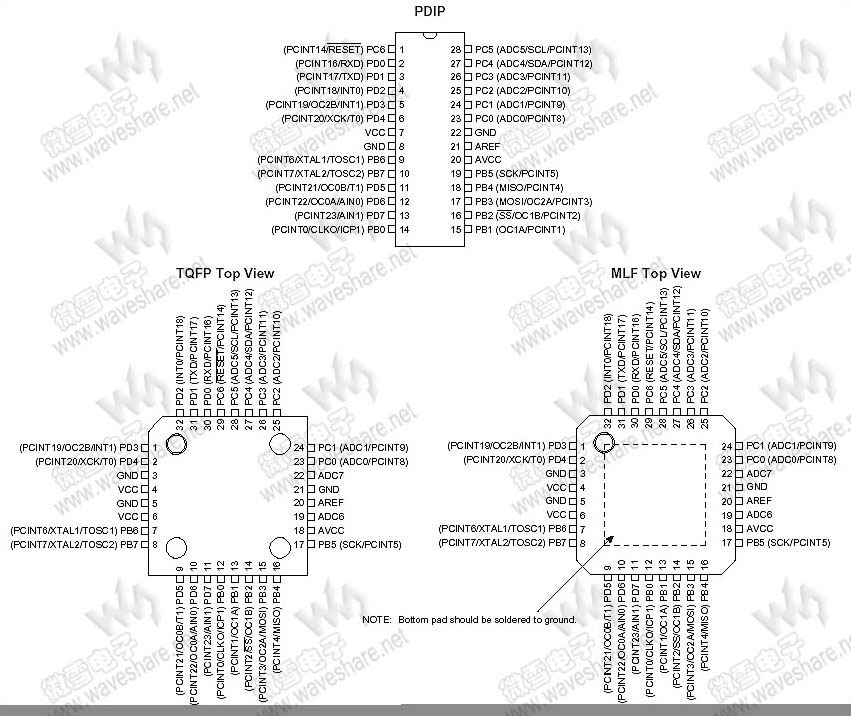

引脚布局

(点击图片看大图)
技术资料—— ATmega48V PDF技术资料

ATmega48V 简介

    ATmega48V主要特性如下:
  • 高性能、低功耗的 8 位AVR 微处理器
  • 先进的RISC 结构
    • 131 条指令 – 大多数指令执行时间为单个时钟周期
    • 32 个8 位通用工作寄存器
    • 全静态工作
    • 工作于20 MHz 时性能高达20 MIPS
    • 只需两个时钟周期的硬件乘法器
  • 非易失性程序和数据存储器
    • 4K字节的系统内可编程Flash
      • 擦写寿命: 10,000 次
    • 具有独立锁定位的可选Boot 代码区
      • 通过片上Boot 程序实现系统内编程
      • 真正的同时读写操作
    • 256字节的系统内可编程EEPROM
      • 擦写寿命: 100,000 次
    • 512字节的片内SRAM
    • 可以对锁定位进行编程以实现用户程序的加密
  • 外设特点
    • 两个具有独立预分频器和比较器功能的8 位定时器/ 计数器
    • 一个具有预分频器、比较功能和捕捉功能的16 位定时器/ 计数器
    • 具有独立振荡器的实时计数器RTC
    • 六通道PWM
    • 8路10 位ADC(TQFP 与MLF 封装)
    • 6路10 位ADC( PDIP 封装)
    • 可编程的串行USART 接口
    • 可工作于主机/ 从机模式的SPI 串行接口
    • 面向字节的两线串行接口
    • 具有独立片内振荡器的可编程看门狗定时器
    • 片内模拟比较器
    • 引脚电平变化可引发中断及唤醒MCU
  • 特殊的微控制器特点
    • 上电复位以及可编程的掉电检测
    • 经过标定的片内振荡器
    • 片内/ 外中断源
    • 五种休眠模式:空闲模式、ADC 噪声抑制模式、省电模式、掉电模式和待机模式
  • I/O 和封装
    • 23个可编程的I/O 口线
    • 28引脚PDIP, 32 引脚TQFP 与32 引脚MLF 封装
  • 工作温度范围
    • -40℃ 至85℃
  • 工作速度等级
    • ATmega48V:0-4 MHz @1.8-5.5V, 0-10 MHz @2.7-5.5V
    • ATmega48:0-10 MHz @2.7-5.5V, 0-20 MHz @4.5-5.5V
  • 极低功耗
    • 正常模式:
      • 1 MHz, 1.8V: 240μA
      • 32 kHz, 1.8V: 15μA ( 包括振荡器)
    • 掉电模式:
      • 1.8V, 0.1μA
ATmega48V 参数
ATmega48V存储器
Flash ROM   4KB
SRAM   512B
EEPROM   256B
ATmega48V性能参数特性
工作频率   0-10MHz (ATmega48V)
  0-20MHz (ATmega48)
工作电压   1.8-5.5V (ATmega48V)
  2.7-5.5V (ATmega48)
I/O口   23个
16位定时器 / 计数器   1
8位定时器 / 计数器   2
PWM   6
RTC   YES
SPI   1+USART
UART   1
TWI   YES
10位ADC   6(DIP)
8(TQFP / MLF)
模拟比较器   1
WDT   1(带独立片内振荡器)
外部中断   26
睡眠模式   5种
硬件乘法器   YES
片内振荡器   YES
引脚电平中断/唤醒功能   YES
掉电检测   YES
上电复位   YES
ATmega48V封装与引脚数
PDIP   28PIN
QFP   32PIN
QFN / MLF   32PIN
ATmega48V编程与调试方式
编程方式   ISP IAP H/PV
仿真方式   debugWIRE
