三相混合式步进电机驱动器 - 定位精度12000脉冲/转

主要参数
型号 SMD356C
SKU 15647 库存
规格   品牌 Waveshare
价格表
数量 1+ 2+ 3+ 4+
含普票 ¥ 198 ¥ 194 ¥ 191 ¥ 189
含13%增票 ¥ 213.09 ¥ 208.78 ¥ 205.55 ¥ 203.4
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

【一句话自我介绍】

我是三相混合式步进电机驱动器,支持16档驱动电流和步进细分设置,定位精度可达12000脉冲/转,可广泛应用于数控设备、雕刻机、切割机等。

【我的特点】
  • 支持宽电压范围输入(DC 24V~60V)
  • 支持16档步进细分设置,分辨率可达12000脉冲/转
  • 支持16档驱动电流设置,可调1.2A/相到6.0A/相
  • 支持共阴、共阳、差分三种控制方式
  • 支持欠压、过压、过热、过流报警
  • 支持掉电相位记忆功能
  • I/O信号和输入信号均通过光电隔离
  • 步进脉冲停止超过100ms时,线圈电流自动减到设定电流的一半
  • 提供完善的配套资料手册(提供树莓派、STM32、Arduino例程)
【我的参数】
  • 工作电压:DC 24V ~ 60V
  • 信号电压:4.2V ~ 24V
  • 驱动电流:1.2A ~ 6A
  • 信号频率:≤150KHz
  • 控制方式:共阴、共阳、差分
【我的用途】
  • 雕刻机、点胶机、螺丝机、切割机等分辨率较高的中、小型数控设备

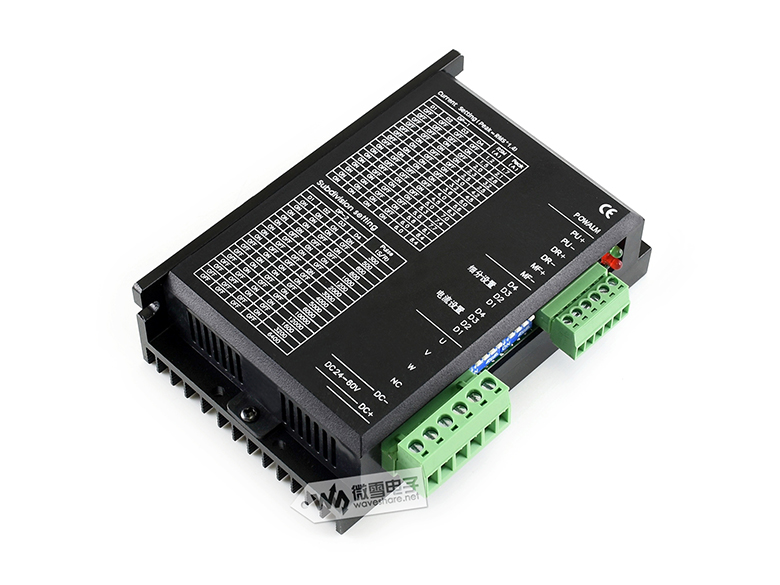

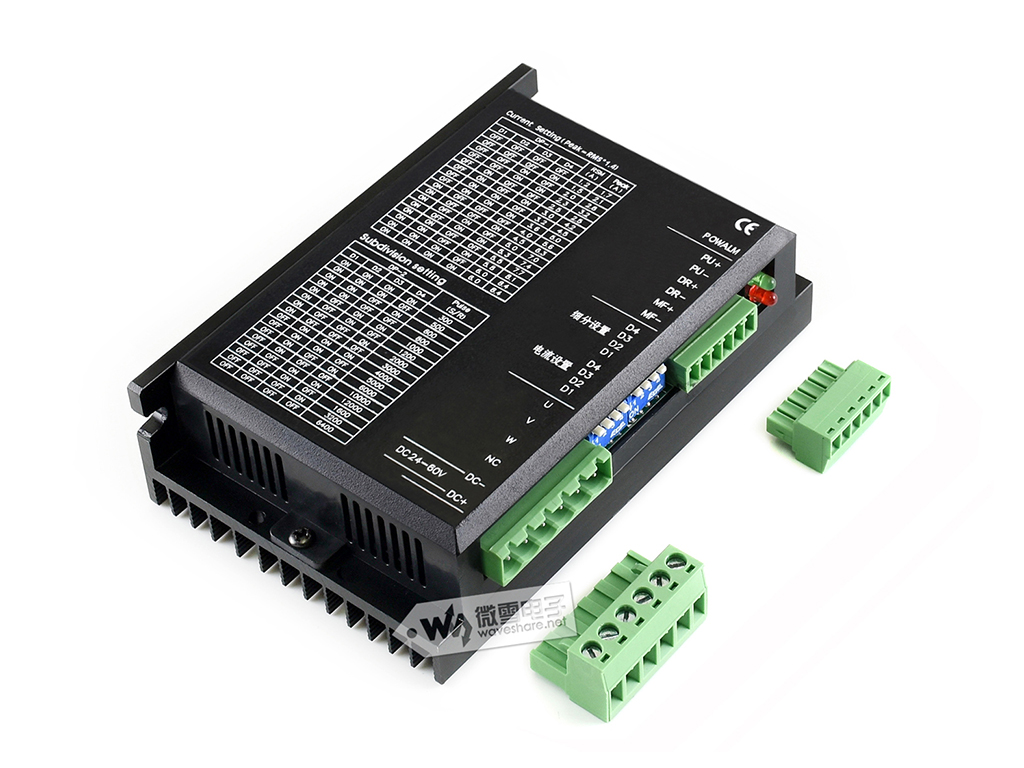

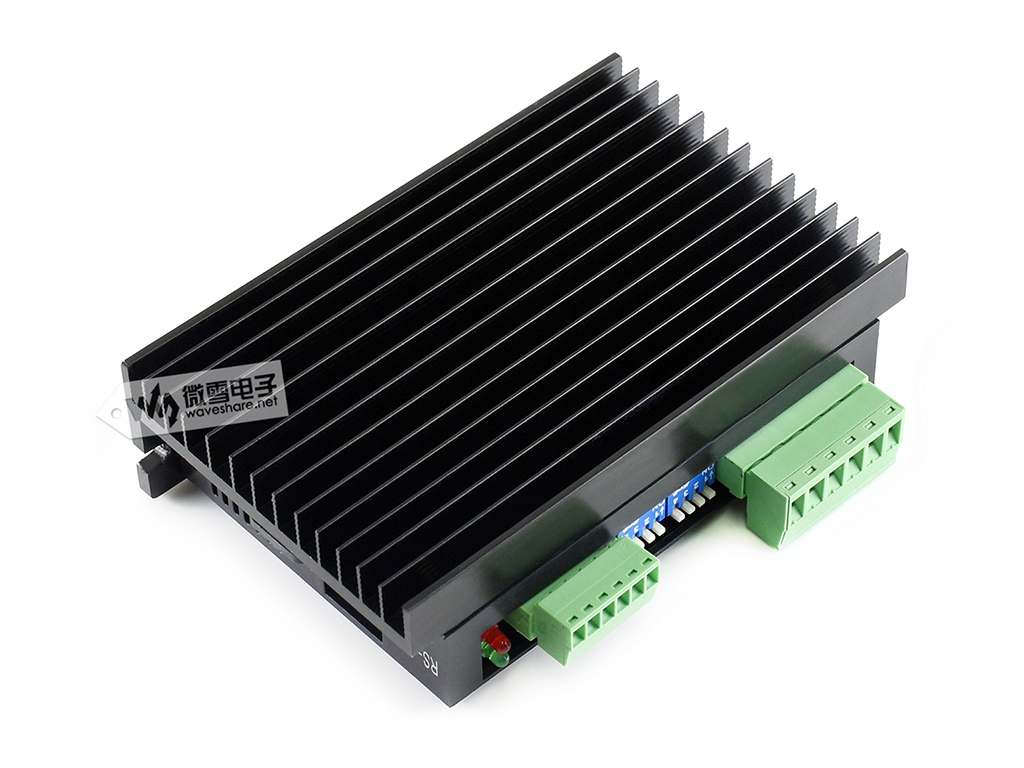

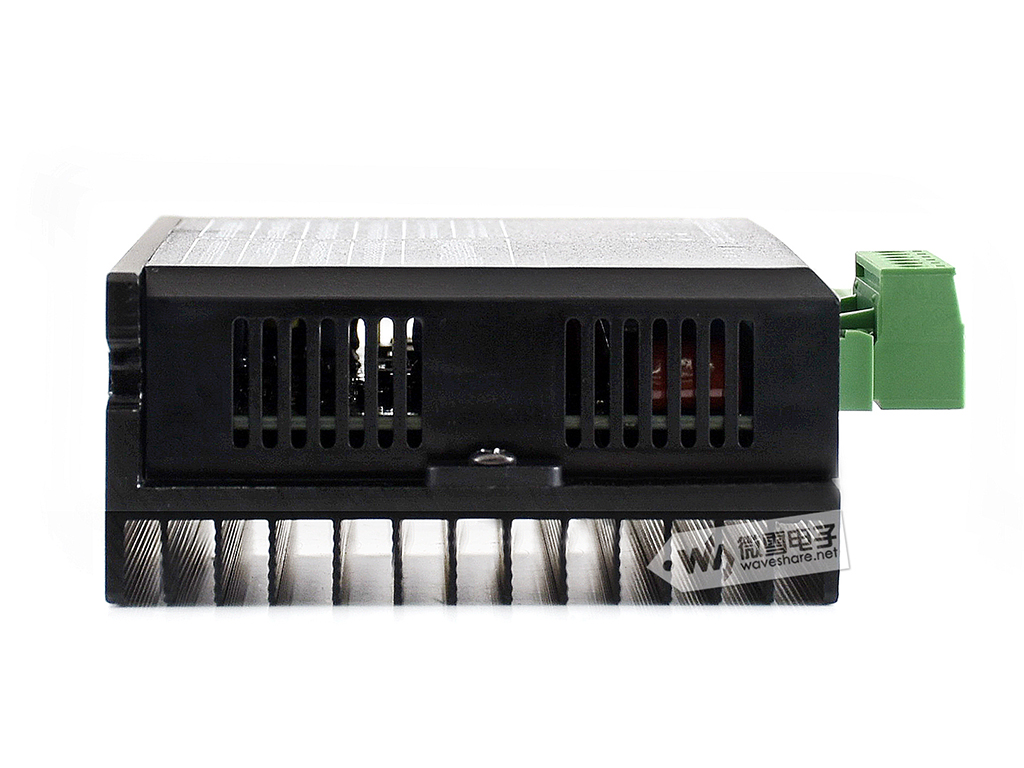

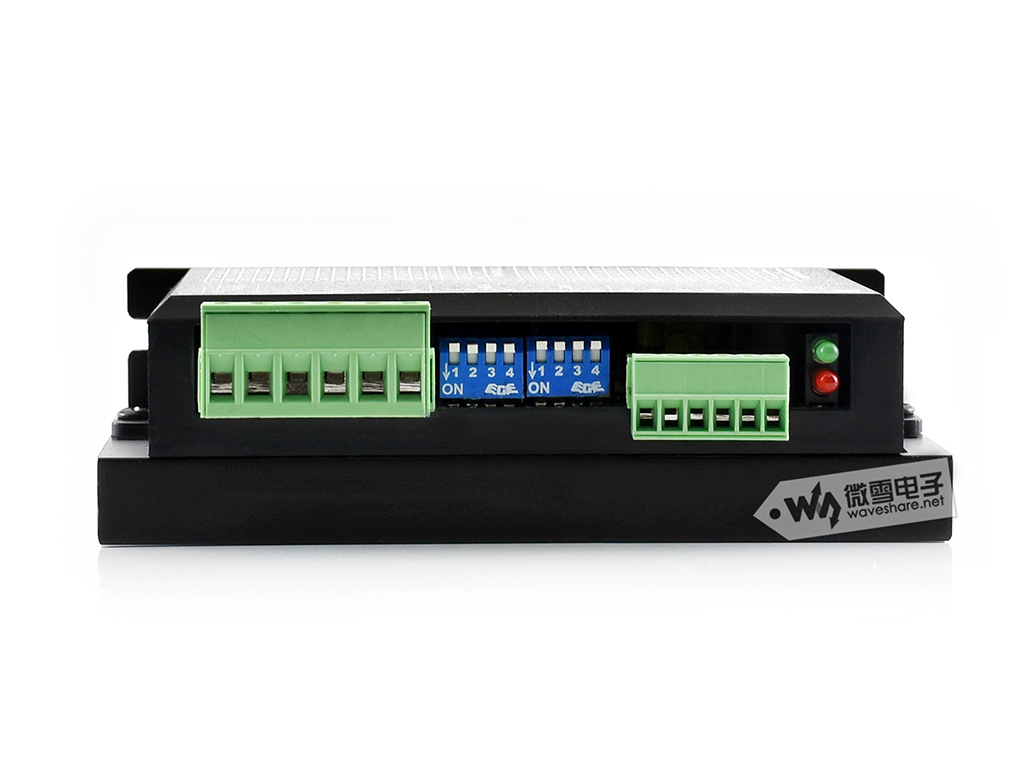

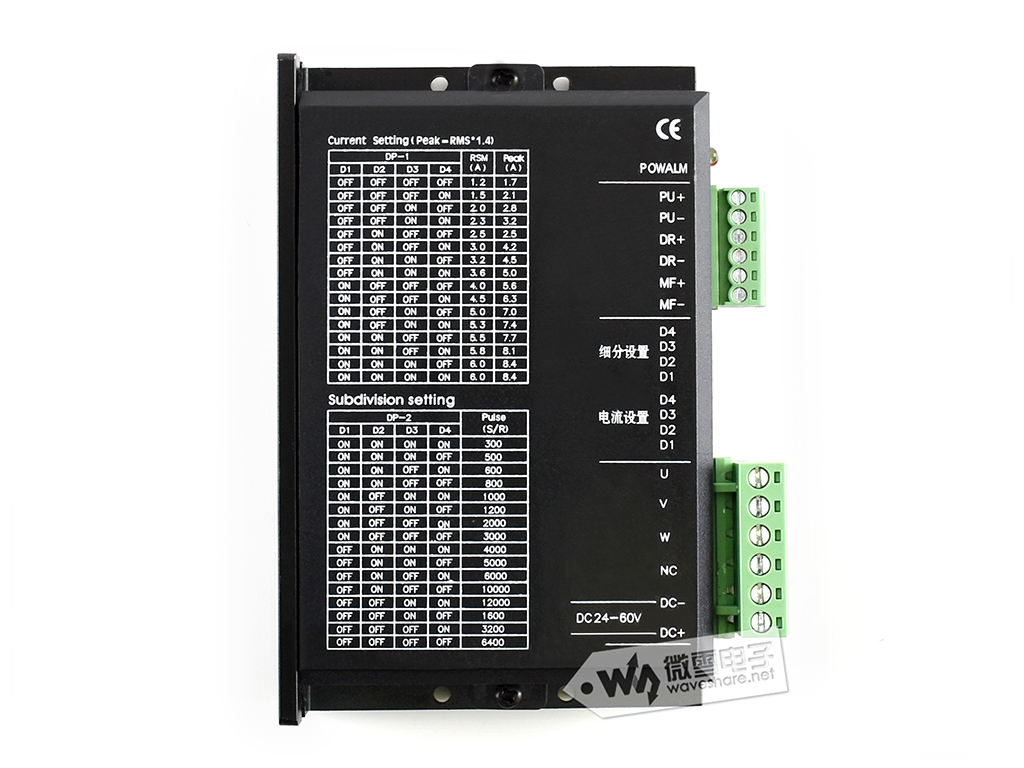

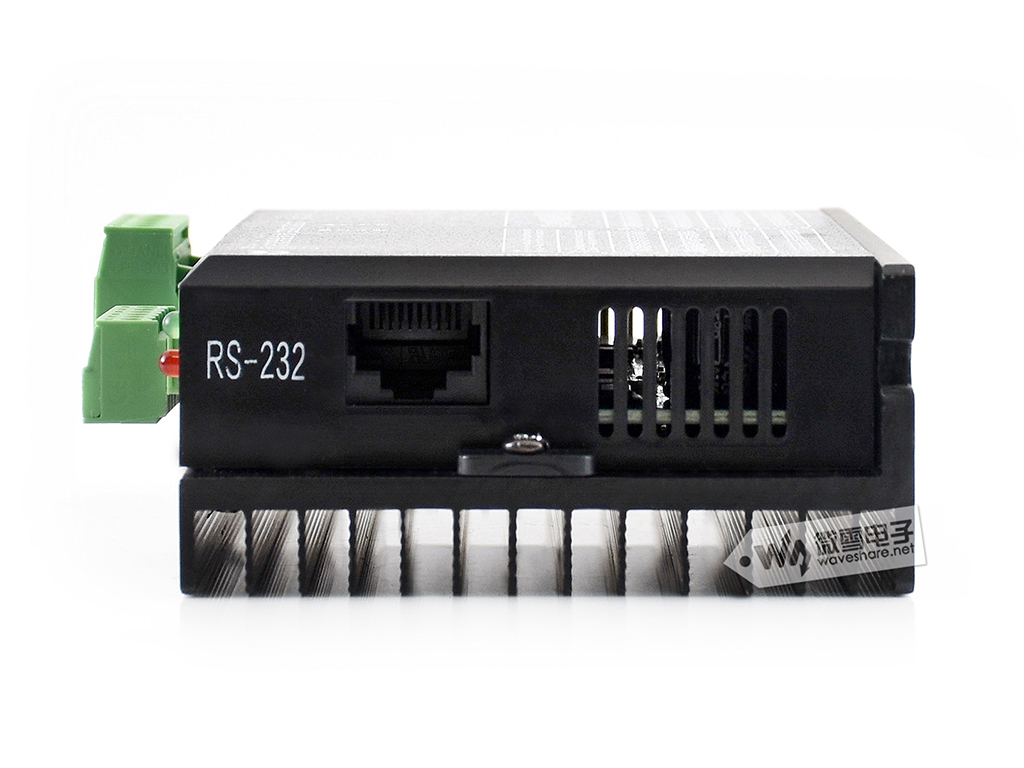

产品图片

注意:本产品不包括示意图中的步进电机,如有需要,请另行购买。

产品选型

型号 相数 供电电压(V) 可设电流(A) 外形尺寸(mm) 等效功率(W) 适用电机
SMD258C 两相 DC 24~80 Im0.5~5.0/Ip0.7~7.0 118×76×34 80~100 SM24240SM25776
SMD356C 三相 DC 24~60 Im1.2~6.0/Ip1.7~8.4 118×76×34 80~100 SM35778

接线说明

标识 描述
PU+ 脉冲信号光电隔离正端
PU- 脉冲信号光电隔离负端
DR+ 方向信号光电隔离正端
DR- 方向信号光电隔离负端
MF+ 电机使能信号光电隔离正端
MF- 电机使能信号光电隔离负端
U 三相步进电机U端
V 三相步进电机V端
W 三相步进电机W端
NC 不接
DC+ 24~60V电源输入
DC- 电源地

产品资料

资料包括:

  • 用户手册
  • 示例程序

路径: www.waveshare.net/wiki/SMD356C

外形尺寸

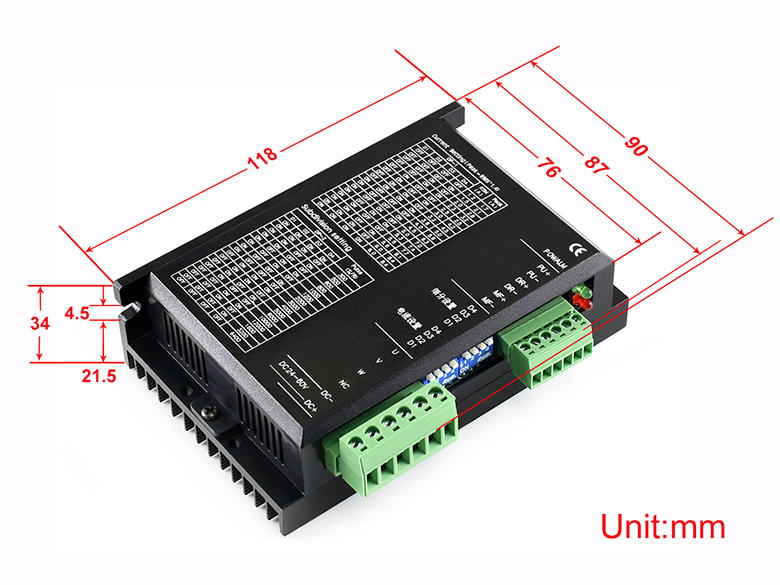

SMD356C尺寸

详细配置

  1. SMD356C ×1
1
