树莓派 NB-IoT 扩展板

板载 SIM7028，支持全球频段的 NB-IoT 通信，尺寸小巧，低功耗

产品特性

SIM7028 NB-IoT HAT 是一款体积小巧、低功耗、功能强大的，具有 NB-IoT (窄带物联网) 功能的树莓派扩展板，全球通，支持 TCP、UDP、LWM2M、COAP、DTLS、DNS、NTP、PING、HTTP(S)、MQTT(S)、TLS/SSL 等功能，具有低延时、低功耗、低吞吐量应用的最优解决方案，非常适用于如表计、远程控制、资产跟踪、远程监控、远程医疗、共享单车等物联网应用。

基于树莓派 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板、Jetson Nano
支持 TCP、UDP、LWM2M、COAP、DTLS、DNS、NTP、PING、HTTP(S)、MQTT(S)、TLS/SSL 等功能
板载 Type-C 接口，可用于软件调试等
引出 UART 控制引脚，可接入 Arduino/STM32 等主控板
板载 1 个 LED 指示灯，方便查看模块运行状态
板载 USB 转 UART 芯片，可通过跳线帽设置 UART 通信引脚
板载 nano SIM 卡槽，支持 NB-IoT 专用卡
支持串口波特率范围 2400bps ~ 460900bps (默认 115200bps)
支持 AT 命令控制 (3GPP TS 27.007，27.005 和 SIMCOM 增强型 AT 命令集)
支持 SIM 应用工具包 (SAT Class 3、GSM 11.11、USAT)
提供完善的配套资料手册 (Raspberry/Jetson Nano/Arduino/ESP32 等示例程序)

产品参数

通信参数
支持频段	B1/B2/B3/B4/B5/B8/B12/B13/B14/B17/B18/B19/ B20/B25/B26/B28/B66/B70/B85
数据传输	≤159Kbps(UL) ≤127Kbps(DL)
工作参数
供电电压	5V
逻辑电平	5V/3.3V (默认为 3.3V)
整机耗流(空闲模式)	4mA
单模组耗流 (VBAT=3.3V)	空闲模式：2.8mA
	PSM 模式：0.8uA
	DRX 模式电流：0.11mA@Idle(DRX=2.56s)
	eDRX 模式电流： 0.018mA@Idle(eDRX=163.84s; PTW=25.6s)

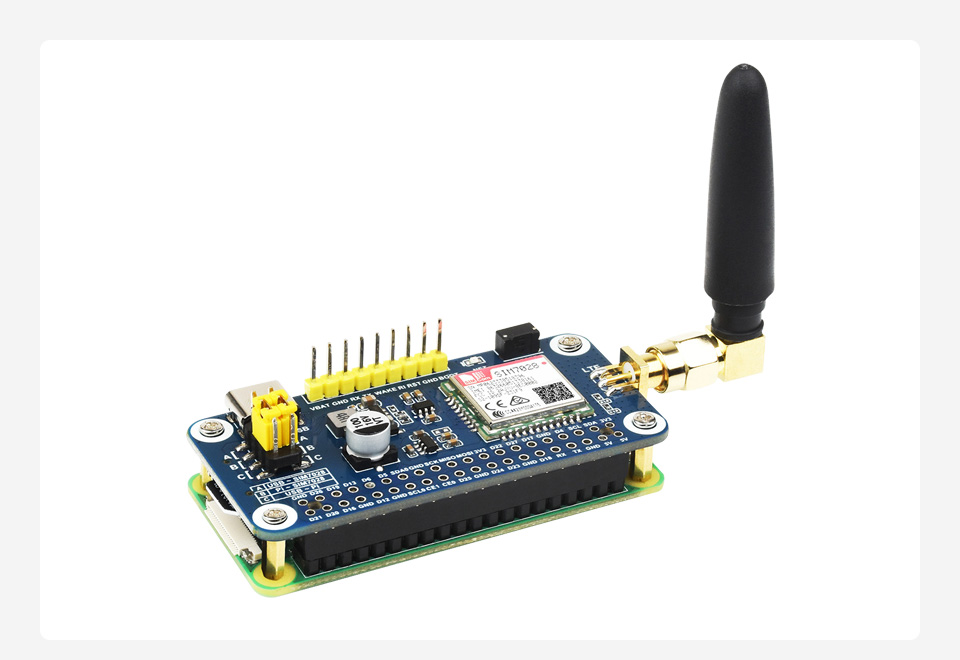

基于树莓派 40PIN 接口设计

适用于 Raspberry Pi 系列、Jetson Nano 系列等主板

接入 Raspberry Pi Zero

接入 Raspberry Pi 4B接入 Jetson Orin

图片仅供展示，本产品不含以上主板

全球通

支持的通信协议包括：TCP、UDP、LWM2M、COAP、DTLS、DNS、NTP、PING、HTTP(S)、MQTT(S)、TLS/SSL 等

示例演示

示例代码提供多种组合方式结合 Waveshare.cloud、AWS IoT Core、Aliyun 物联网连接演示，使用轻量级 MQTT 协议实现数据可视化服务

Waveshare.cloud
云平台支持

提供接入教程和示例代码，可快速上手智能物联方案，提供大屏可视化数据展示，可满足多种应用场景

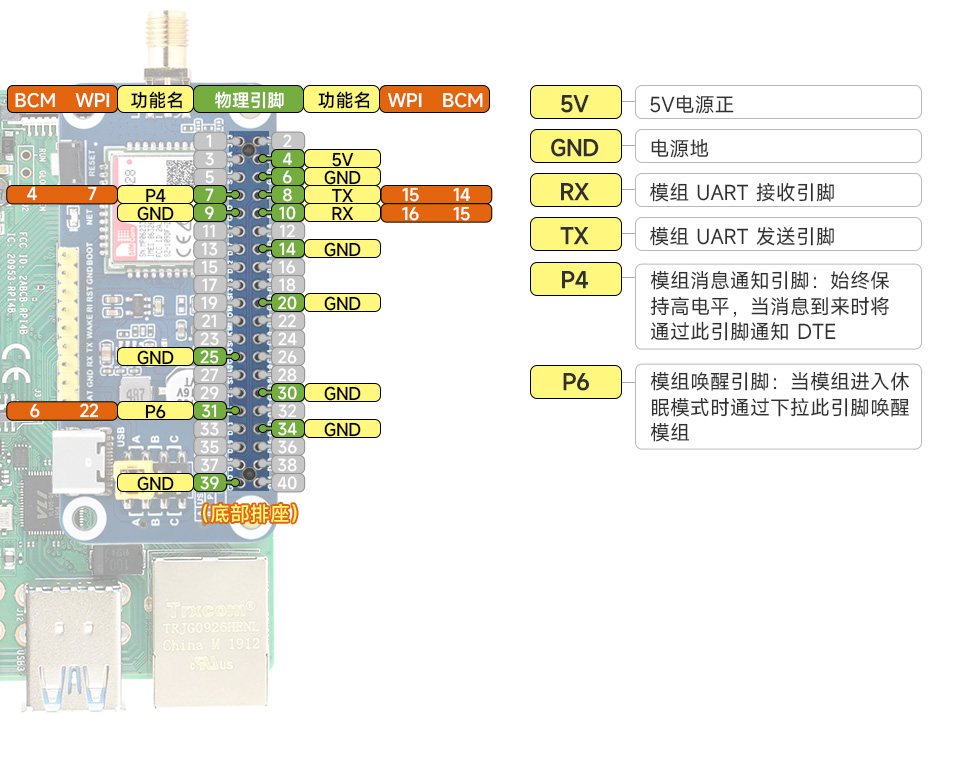

接口定义

产品展示

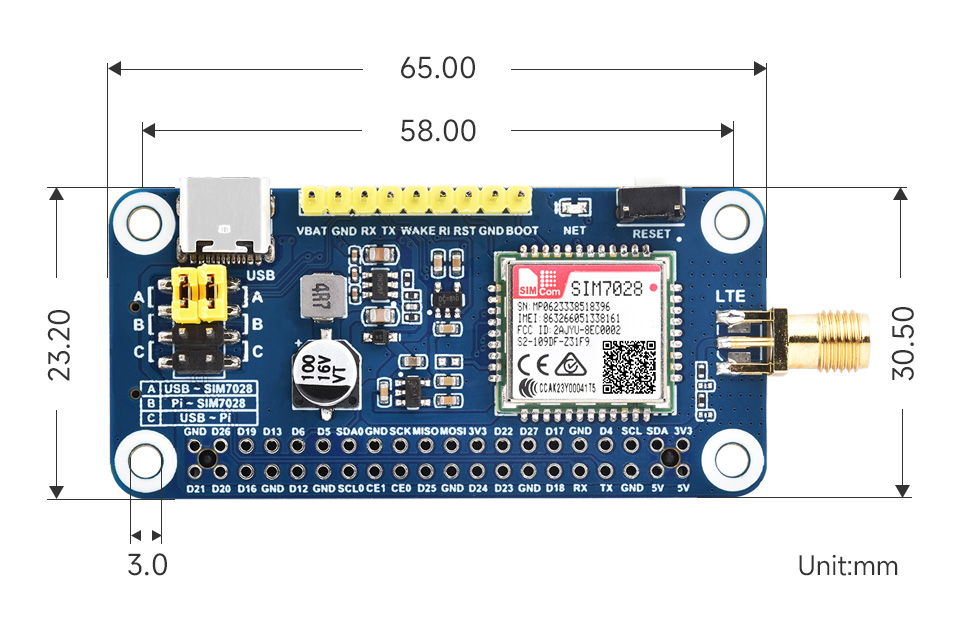

产品尺寸

选型列表

模组类别

Cat-M & NB-IoT & GSM

Cat-M & NB-IoT

NB-IoT

产品型号

工作频段

NB-IoT

SIM7000C：
LTE-FDD：B1, B3, B5, B8
SIM7000E：
LTE-FDD：B3, B8, B20, B28

B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28

B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85

SIM7020C：
LTE-FDD：
B1, B3, B5, B8
SIM7020E：
LTE-FDD：
B1, B3, B5, B8, B20, B28

B1, B2, B3, B4, B5, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B66, B70, B85

Cat-M

B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B39

B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85

不支持

GSM

GPRS/EDGE 900, 1800 MHz

GSM/GPRS/EDGE 850, 900, 1800, 1900MHz

不支持

GNSS

SIM7000C/SIM7000G：GPS, GLONASS, BeiDou
SIM7000E/SIM7070G/SIM7080G：GPS, GLONASS, BeiDou, Galileo

不支持

数据传输

NB-IoT(Kbps)

34(DL)/66(UL)

136(DL)/150(UL)

26.15(DL)/62.5(UL)

127(DL)/159(UL)

Cat-M(Kbps)

300(DL)/375(UL)

589(DL)/1119(UL)

EDGE(Kbps)

236.8(DL)/236.8(UL)

GPRS(Kbps)

85.6(DL)/85.6(UL)

软件特性

网络协议

TCP, UDP, HTTP, HTTPS, TLS, DTLS, PING, LWM2M, COAP, MQTT 等

固件升级

USB

UART

UART/USB

硬件接口

SIM 卡插槽

1.8V/3V

1.8V

1.8V/3V

UART 接口

支持，串口收发 AT 指令

支持，串口收发
AT 指令、升级固件

USB接口

支持，可用于测试 AT 指令、获取 GPS 定位信息、升级固件等

不支持，仅外部供电用

支持，串口收发 AT 指令、升级固件

天线接口

LTE 天线 (SMA 接口) + GNSS 天线 (IPEX 接口)

LTE 天线 (IPEX 接口)
+ GNSS 天线 (IPEX 接口)

LTE 天线 (SMA 接口)

应用场景

使用地区

SIM7000C:中国
SIM7000E:欧洲/非洲/澳洲/东南亚

全球通用

SIM7020C:中国
SIM7020E:欧洲/非洲/澳洲/东南亚

全球通用

典型应用

表计、远程控制、智能家居、智能城市、智能农牧业等
