树莓派RS485 CAN扩展板

主要参数
型号 RS485 CAN HAT
SKU 14882 库存
规格   品牌 Waveshare
备注 扩展板 - Raspberry Pi RS485 CAN
价格表
对应数量 @1set @2set @3set @4set
税前 58 55 53 52
含5%普税 60.9 57.75 55.65 54.6
含16%增税 67.28 63.8 61.48 60.32
版权所有,侵权必究。未经许可,不得用于商业用途。
树莓派RS485 CAN扩展板

产品简介

【一句话自我介绍】

我是专为树莓派而设计的RS485、CAN扩展板。

【我主要做什么】

你还在为树莓派没有485和CAN接口而烦恼吗?
想让你的树莓派与其他设备获得长距离可靠的通信?
那么,找我就对了,我就是为它量身定做的。

【我的特点】
  • 基于树莓派接口设计,适用于Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
  • 具备CAN功能,使用SPI接口CAN控制器MCP2515,搭配收发器SN65HVD230
  • 具备RS485功能,使用UART控制,半双工通讯,收发器为SP3485

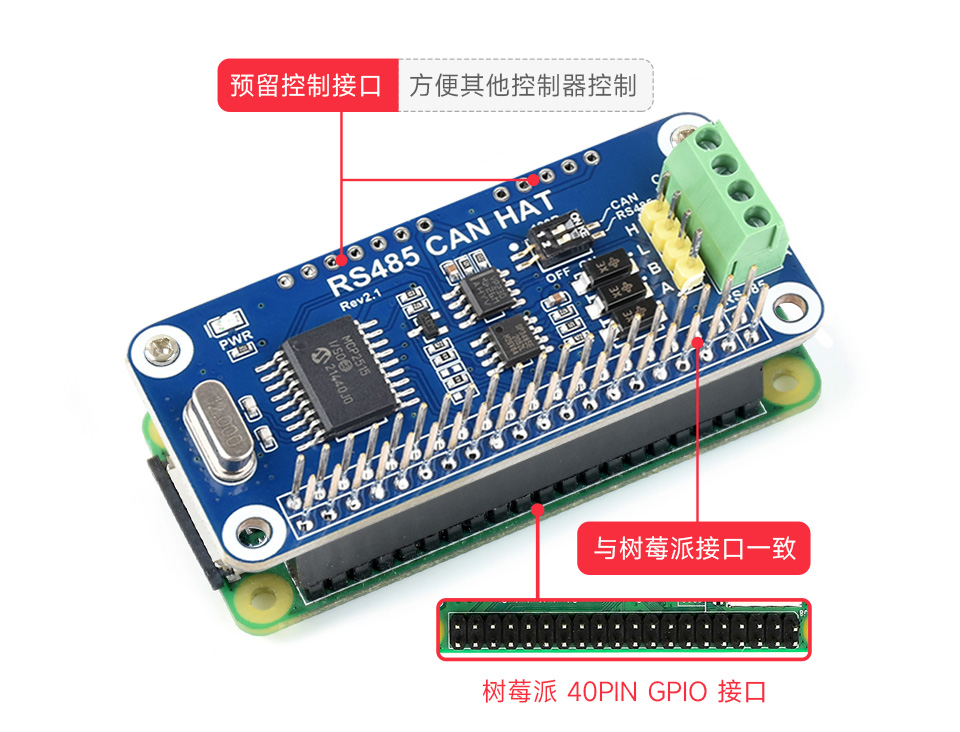

  • 预留控制接口,方便其他控制器控制
  • 提供完善的配套资料手册(提供wiringPi与python例程)
【我的参数】
  • 工 作 电 压:3.3V
  • CAN控制器:MCP2515
  • CAN收发器:SN65HVD230
  • 485 收发器:SP3485
  • 产 品 尺 寸:65mm x 30mm
  • 固定孔通径:3.0mm

产品图片

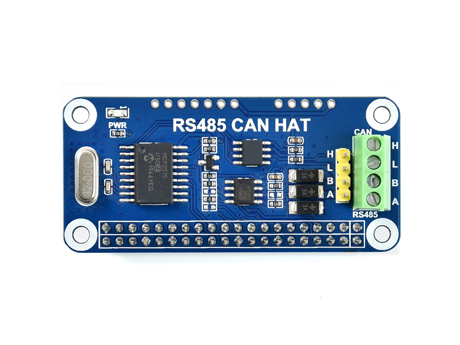

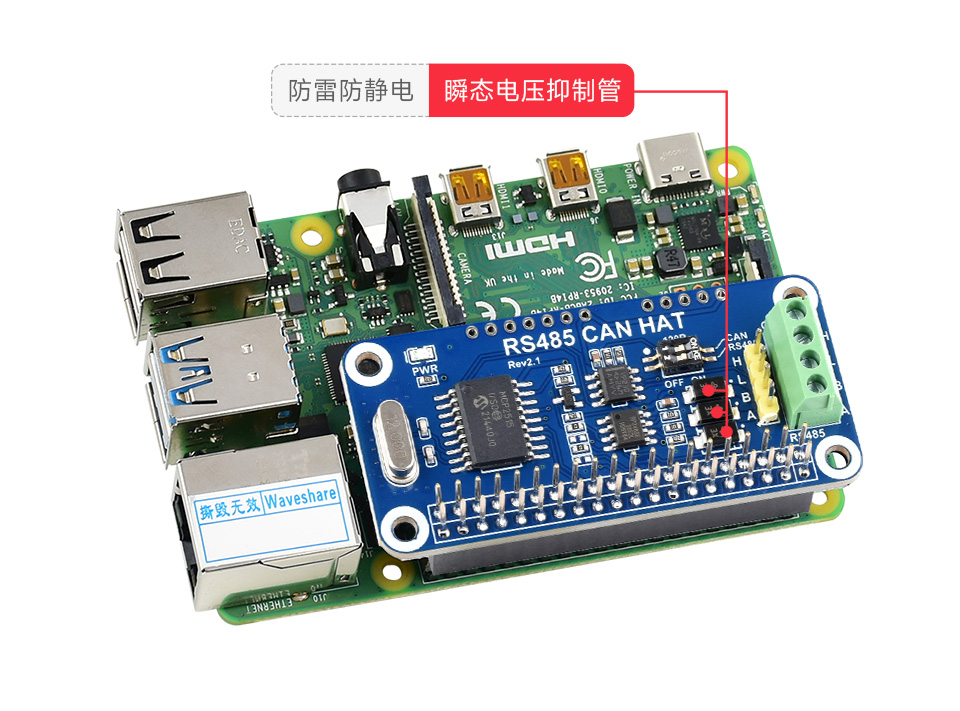

Raspberry Pi RS480 CAN HAT 扩展板斜视图 Raspberry Pi RS480 CAN HAT 扩展板斜视图背面 Raspberry Pi RS480 CAN HAT 扩展板接入树莓派Zero Raspberry Pi RS480 CAN HAT 扩展板接入接入树莓派3B+

接口定义

功能引脚 树莓派接口(BCM) 描述
3V3 3V3 3.3V电源正
GND GND 电源地
SCK P11 / SCLK SPI时钟输入
MOSI P10 / MOSI SPI数据输入
MISO P9 / MISO SPI数据输出
CS P8 / CE0 SPI片选信号
INT P25 中断输出
RXD P15 / RXD RS485串口接收
TXD P14 / TXD RS485串口发送
RSE P4 RS485设置收发,高电平发送,低电平接收

产品资料

资料包括:

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/RS485_CAN_HAT

外形尺寸

RS485 CAN HAT尺寸

配置清单

  1. RS485 CAN HAT × 1
  2. RPi铜柱包(2PCS套) × 1
1
2

保修信息

保修12个月。
