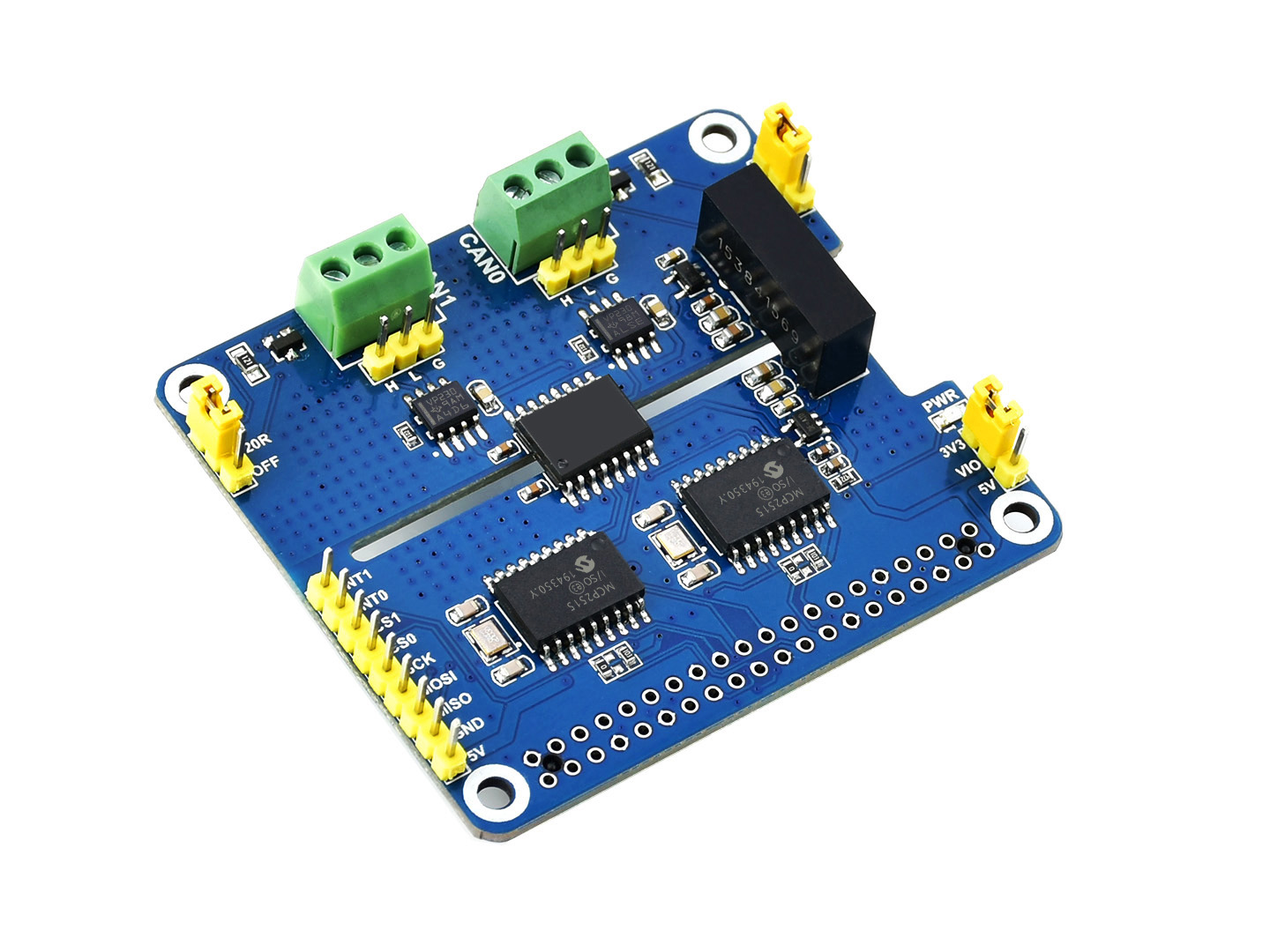

树莓派双通道CAN总线扩展板

树莓派双通道CAN总线扩展板

双通道隔离型CAN总线扩展板,带多种保护电路

提供完善的配套资料手册(C与python例程/用户手册)

我的特性


  • •  采用MCP2515与SN65HVD230双芯片组合方案,支持2路CAN接口通信
  • •  板载一体式电源隔离,可提供稳定的隔离电压,隔离端无须额外供电
  • •  板载数字隔离芯片,信号隔离通信更安全、稳定性更好、抗干扰性更强
  • •  板载SM24CANB(瞬态电压抑制管),防静电和瞬态尖峰电压
  • •  板载电平转换电路,可通过跳线帽切换3.3V/5V的工作电平
  • •  板载120Ω终端电阻,可通过跳线帽设置使能
  • •  引出SPI控制接口,方便接入STM32/Arduino等主控板

我的参数


CAN控制器 MCP2515 供电电压 5V
CAN收发器 SN65HVD230 逻辑电压 3.3V/5V
通信方式 SPI 产品尺寸 65mm × 56.5mm

我主要做什么?


还为树莓派没有CAN接口而烦恼?想要隔离抗干扰性更强CAN接口?
那么,找我就对了,我就是为它量身定做的。

树莓派双通道CAN总线扩展板接入Raspberry Pi图示

接入Raspberry Pi系列主板


基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板

树莓派双通道CAN总线扩展板板载排针输入接口

支持2路CAN接口通信


使用CAN控制器MCP2515,搭配收发器SN65HVD230

树莓派双通道CAN总线扩展板板载2路CAN接口通信

带电气隔离电路,通信更安全可靠


还板载了SM24CANB(瞬态电压抑制管),防静电和瞬态尖峰电压

树莓派双通道CAN总线扩展板板载接线端子输入输出接口

灵活方便的跳线帽设置方式


板载电平转换电路,可通过跳线帽切换3.3V/5V的工作电平
板载120Ω终端电阻,可通过跳线帽设置使能

树莓派双通道CAN总线扩展板板载接线端子输入输出接口

资源简介

树莓派双通道CAN总线扩展板资源简介

芯片简介

  1. MCP2515控制器芯片
  2. SN65HVD230收发器芯片
  3. NSI8142W0数字隔离器芯片
  4. RT9193-33电源芯片
  5. B0505LS-1W电源隔离模块
  6. SM24CANB瞬态抑制二极管阵列

其他资源

  1. Raspberry Pi GPIO接口
  2. CAN总线接口
  3. MCU控制接口
  4. 120Ω终端电阻切换
  5. 3.3V/5V逻辑电压切换
  6. 电源指示灯

接口定义

树莓派双通道CAN总线扩展板外形尺寸

外形尺寸

树莓派双通道CAN总线扩展板外形尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. 2-CH CAN HAT× 1
  2. 2×20PIN 长排座 × 1
  3. RPi 螺柱包 × 1

注意:本产品不包括示意图中的树莓派,如有需要,请另行购买。
