树莓派电容触摸模块 - 16个触摸按键

主要参数
型号 RPi Touch Keypad
SKU 10232 库存
规格   品牌 Waveshare
备注 扩展板 - Raspberry Pi触摸按键
价格表
对应数量 @1set @2set @3set @4set
税前 38 36 35 34
含5%普税 39.9 37.8 36.75 35.7
含16%增税 44.08 41.76 40.6 39.44
版权所有,侵权必究。未经许可,不得用于商业用途。
专为树莓派设计的电容触摸按键扩展板

产品简介

产品概述

  • 兼容并可直接插入任何版本的树莓派,为您的树莓派扩展16个触摸按键
  • 采用台湾通泰电容触摸芯片TTP229-LSF,该触摸IC支持16个触摸按键,触摸灵敏度可调节,内置LDO
  • 当所有按键在一段时间内(约为4.0秒)没有被触摸时,芯片系统会重新校准

产品参数

  • 接口:I2C
  • 有效键数:16键
  • 采样率:8Hz
  • 抗静电能力HBM:6KV
  • 工作电压:2.4V 到 5.5V
  • 工作温度:-40℃ 到 +85℃
  • 储存温度:-50℃ 到 +125℃
  • 模块尺寸:8.5CM × 5.6CM

使用说明

  • 上电后需0.5秒稳定时间,在此期间请勿触摸按键面板,所有的触摸按键无效

接口说明

  • VCC:接电源正(2.4V-5.5V)
  • GND:接电源地
  • SDA:接I2C SDA
  • SCL:接I2C SCL

产品资料

资料包括:

  • 电路原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/RPi_Touch_Keypad

产品图片

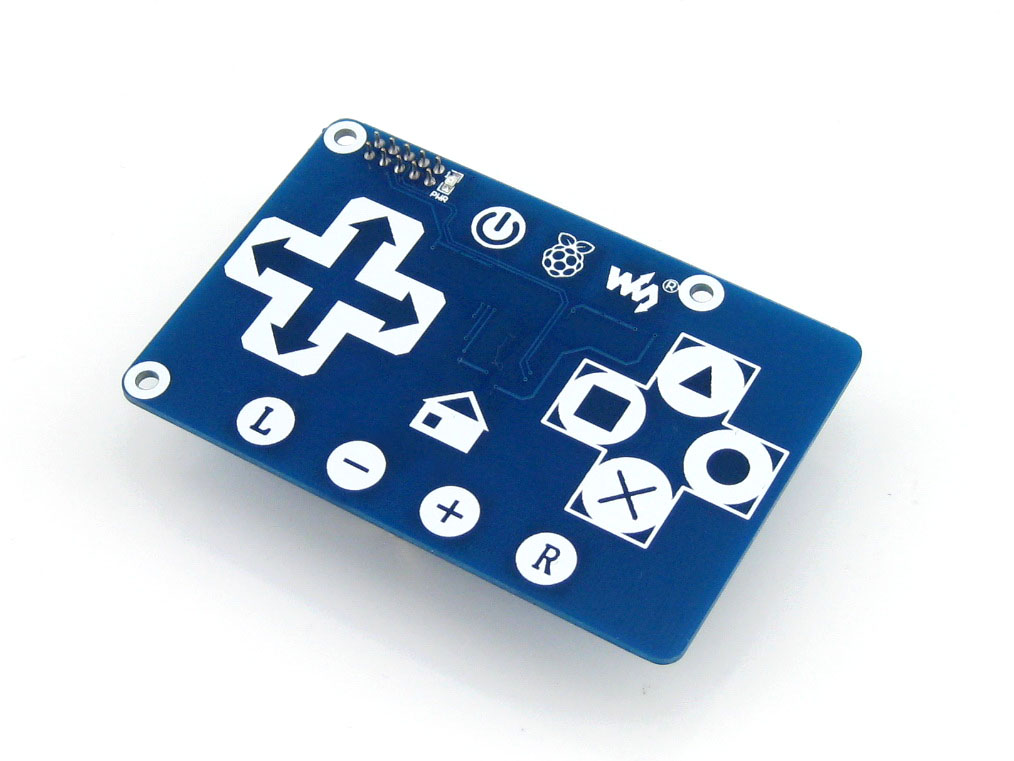

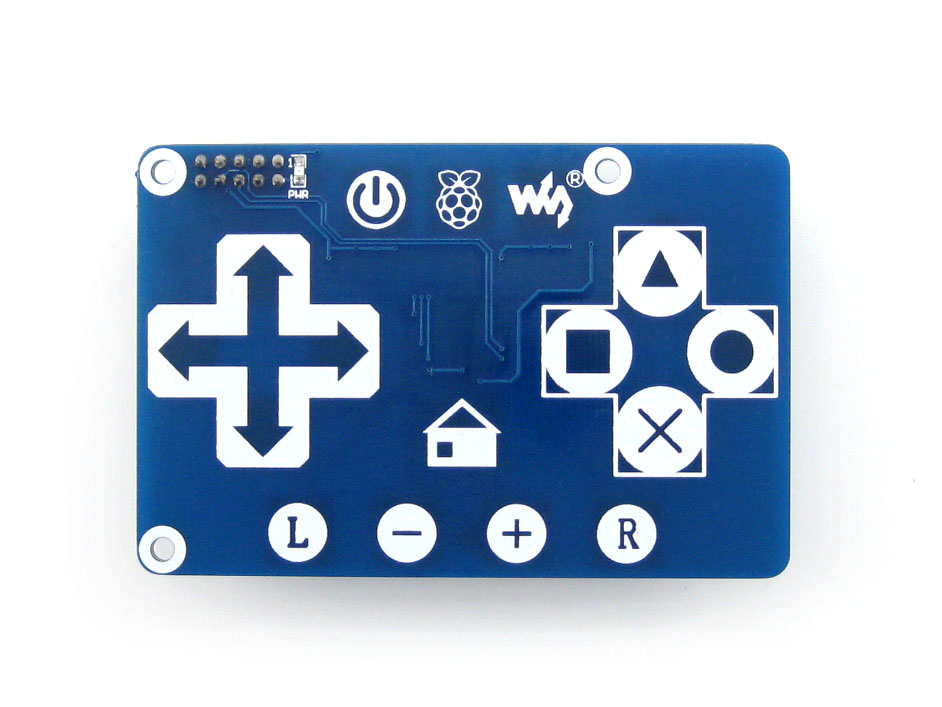

RPi Touch Keypad 模块 实物图片:

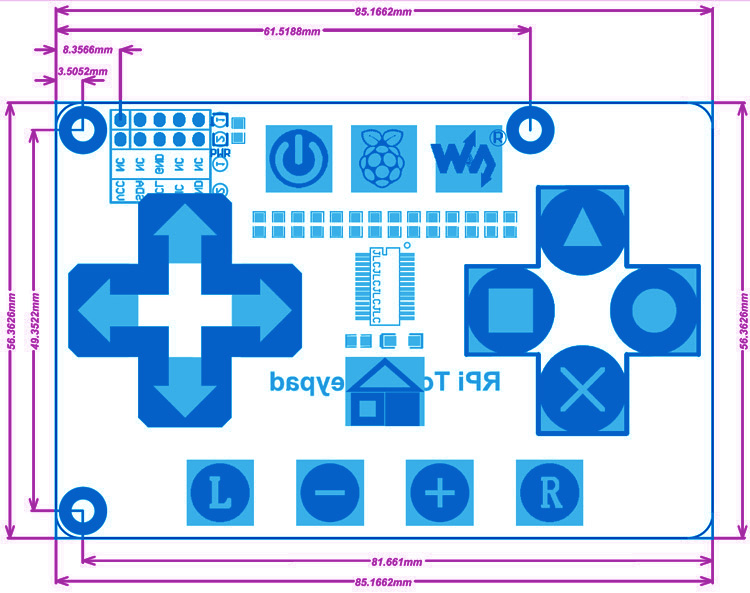

外形尺寸

配置清单

  1. RPi Touch Keypad × 1

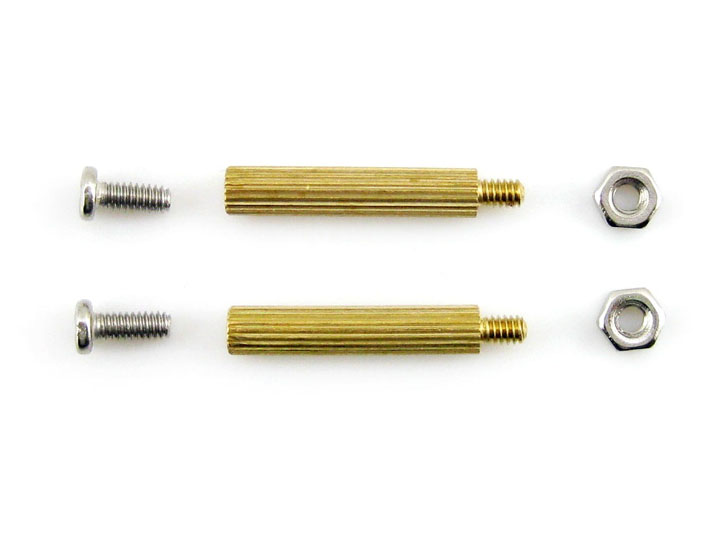

  2. RPi铜柱包(2PCS套) × 1
1
2

保修信息

保修3个月。
