RP2040-LoRa 开发板
采用新一代 SX1262 射频芯片LF/HF 频段可选
产品特性
RP2040-LoRa 是使用新一代 SX1262 射频芯片的 LoRa 开发板，在功耗传输距离电源效率等性能上比 SX127X 系列表现更好，LoRa 调制技术解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。此外，结合 LoRa 网关，可接入 TTN，ChirpStack 等服务器，方便快捷验证 LoRa 网络云服务。主板提供 LF 和 HF 两种频段版本可选择。
主要功能特性有：
- 采用 Raspberry Pi 设计的 RP2040 微控制器芯片
- 搭载双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟
- 内置 264KB 的 SRAM 和 2MB 的片上 Flash
- 板载 FPC 8PIN 接口，可通过转接板引出 USB Type-C 接口
- 邮票孔设计，可直接焊接集成到用户自主设计的底板上
- USB1.1 主机和设备支持
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载程序，多达 20 个多功能的 GPIO 引脚
- 支持 FSK、GFSK、LoRa 调制方式，更好的抗阻塞和超长距离通信特性
- 低至 -148dBm 的高接收灵敏度和可编程调节至 22dBm 的发射功率
- 支持前导码检测，带有 CRC、高达 256 字节的数据包引擎
- 提供完善的配套资料手册 (C 示例程序和使用手册等)

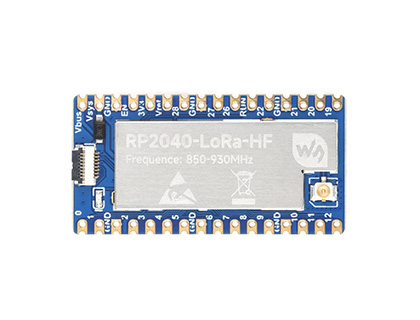

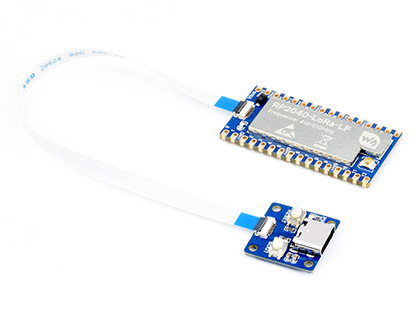

版本选择
请根据当地无线电管理规定选择频率版本
产品参数
| 版本型号 | RP2040-LoRa-LF | RP2040-LoRa-HF |
|---|---|---|
| 射频芯片 | SX1262 | |
| 工作频段 | LF：410 ~ 525MHz | HF：850 ~ 930MHz |
| 发射功率 | 22dBm | |
| 发射电流 | 107mA@22dBm | 118mA@22dBm |
| 接收电流 | 5.3mA@125KHz | |
| 信号调制 | LoRa/(G)FSK | |
| 工作温度 | -40 ~ 85℃ | |
| 尺寸 | 21.00 × 41.00mm | |
支持 C，提供配套资料
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

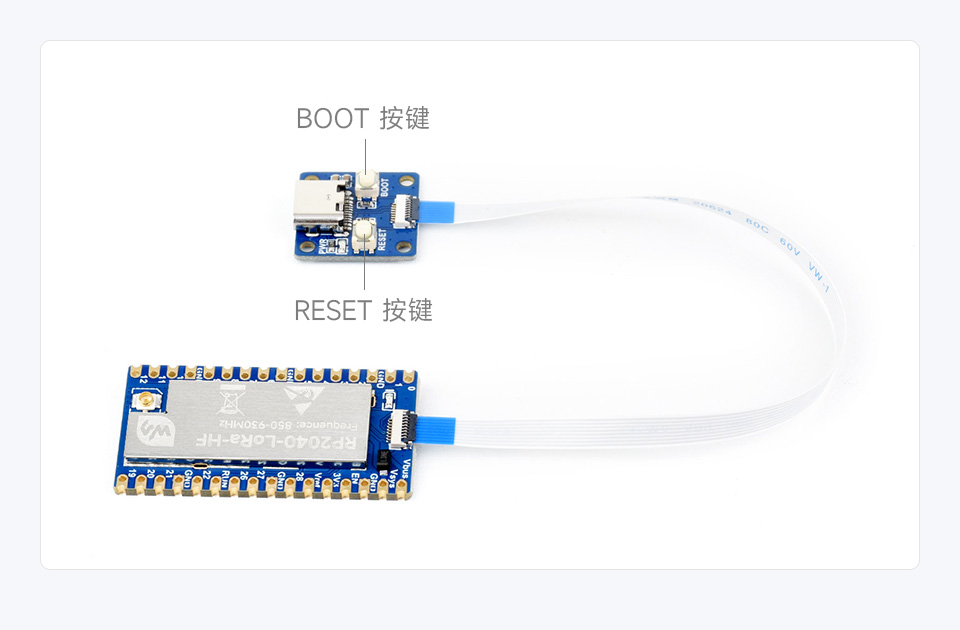

体积小巧，分体式设计
采用邮票孔沉金工艺设计，高度集成封装，更易于嵌入组合到各种产品应用
可通过转接板引出 USB Type-C 接口
双核处理器
板载双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz

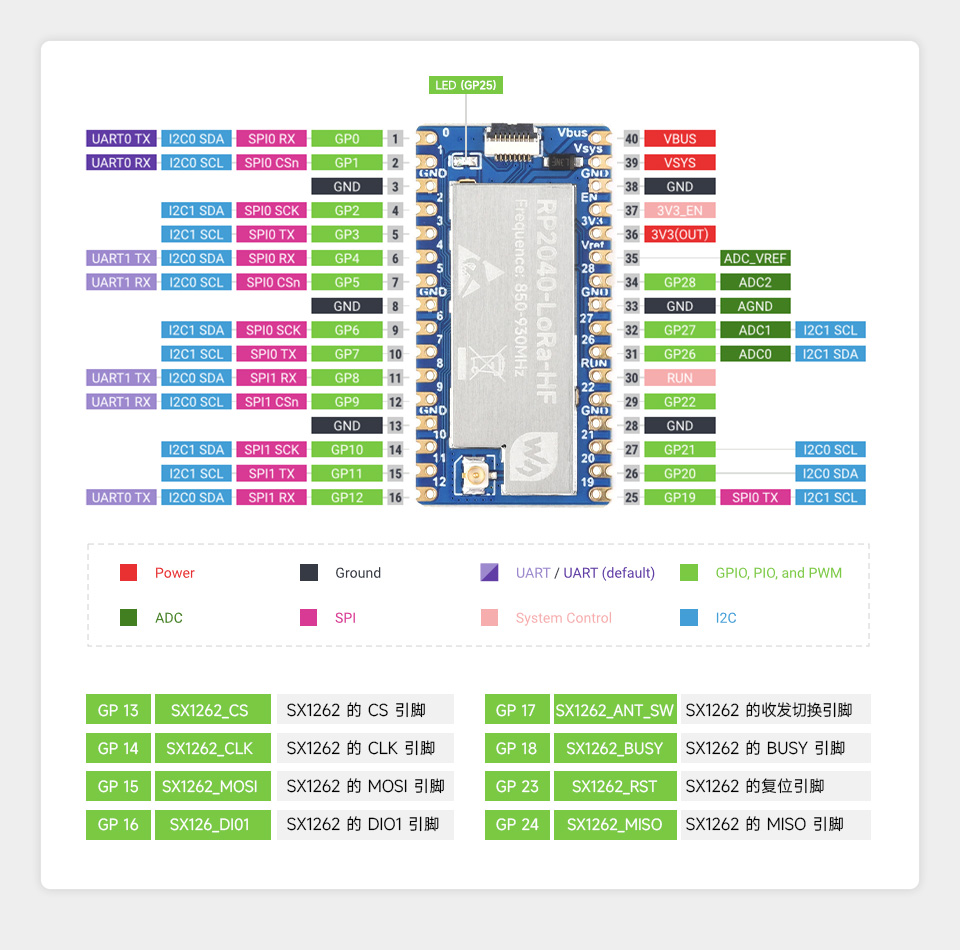

20 个多功能 GPIO 引脚
支持配置引脚功能，可方便灵活地开发和集成
配套 LoRa 天线
可通过天线接口接入天线

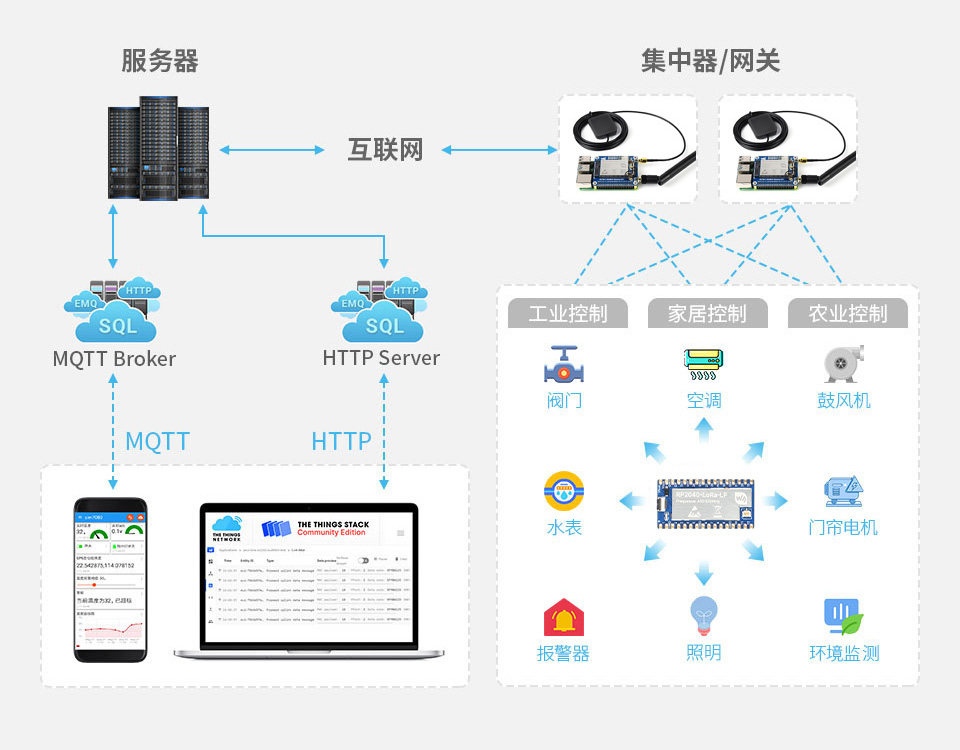

应用示例
工业、智能家居和数据采集

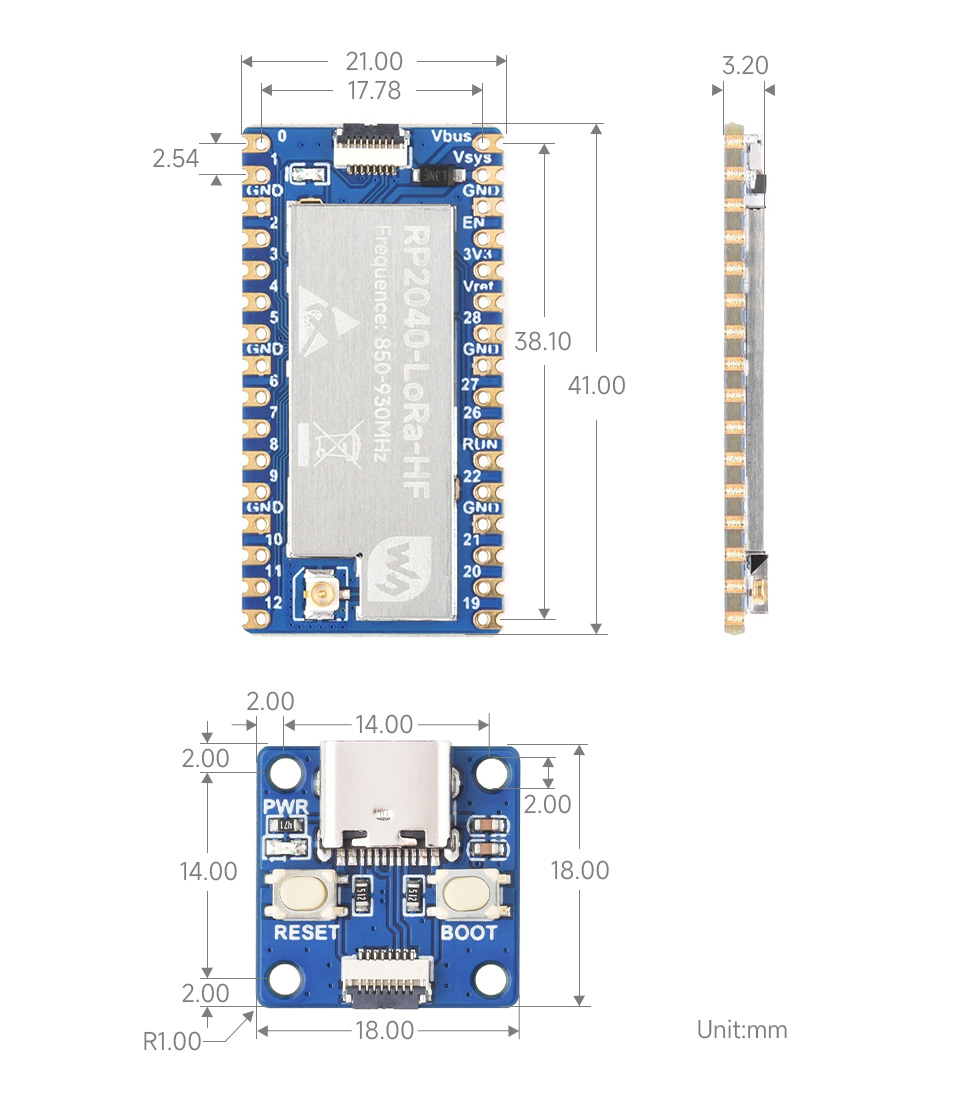

产品尺寸
