R7FA4M1AB3CFM开发板 R7FA4 PLUS A开发板 兼容Arduino UNO R4 Minima

工作电压5V/3.3V可选,板载Arduino接口、ICSP接口、SWD接口、USB Type-C接口、电源输出接口等
价格
原价
型号
R7FA4 PLUS A
SKU
26488
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

R7FA4 PLUS A 开发板

Arduino UNO R4 Minima 的改进版

基于 R7FA4M1AB3CFM,兼容 Arduino UNO R4 Minima

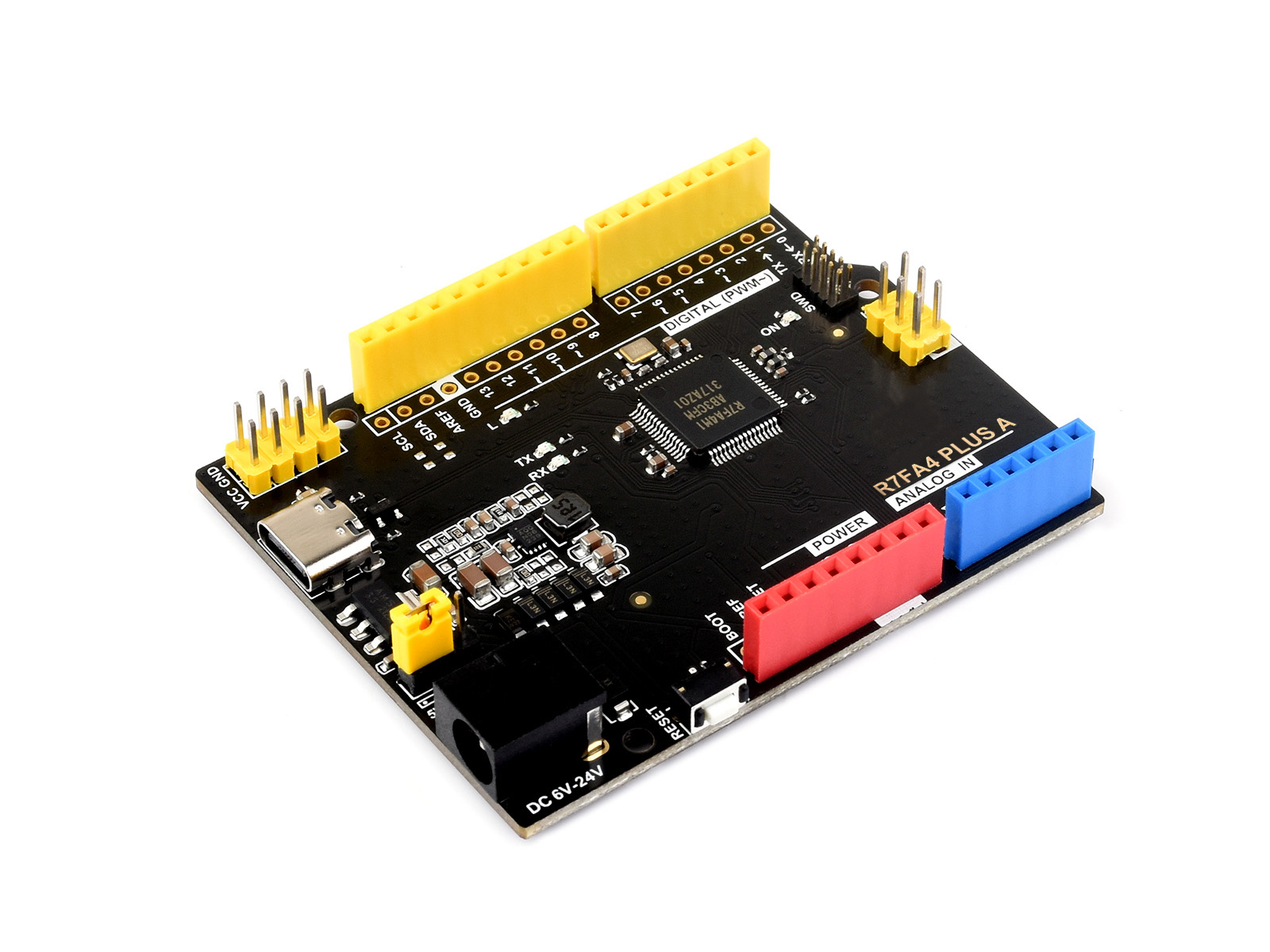

Arduino R7FA4 PLUS A 开发板首图

产品参数对比

型号 R7FA4 PLUS A
R7FA4 PLUS A
R7FA4 PLUS B
R7FA4 PLUS B
R7FA4 PLUS B
ESP32-S3-Nano
微控制器 瑞萨电子 R7FA4
(32 位 ARM Cortex-M4)
瑞萨电子 R7FA4
(32 位 ARM Cortex-M4)
乐鑫 ESP32-S3R8
(32 位 Xtensa LX7 双核)
乐鑫 ESP32-S3FN8
(32 位 Xtensa LX7 双核)
时钟速度 R7FA4: 48MHz R7FA4: 48MHz ESP32-S3R8: 240MHz
ESP32-S3FN8: 240MHz
存储 R7FA4: 256kB Flash, 32kB RAM R7FA4: 256kB FLASH,
32kB RAM
ESP32-S3R8: 384kB ROM, 512kB RAM, 16MB Flash, 8MB PSRAM
ESP32-S3FN8: 384kB ROM, 512kB RAM, 8MB Flash
无线通信 2.4GHz WiFi + Bluetooth LE
工作电压 5V/3.3V 可选,可使用更多外围 3.3V
外部供电电压 6~24V 6~21V
复位按键 侧立式,插上扩展板后方便复位 直立式
IO 引脚
输出电流
8mA 40mA
数字引脚 14 14
模拟引脚 6 8
DAC 2
PWM 6 5
UART 1 2
I2C 1 1
SPI 1 1
CAN 1
DC 电源插座 采用低高度的 DC 插座,不用担心无法插入某些扩展板
电源输出接口 可配置为 5V 或 3.3V 输出,方便对外供电和共地处理
5V 电源输出 2000mA Max,驱动能力更强,能驱动更大扩展板 1000mA Max
插入万用板 支持,用户可自行焊接相应接口,从而插入万用板 支持

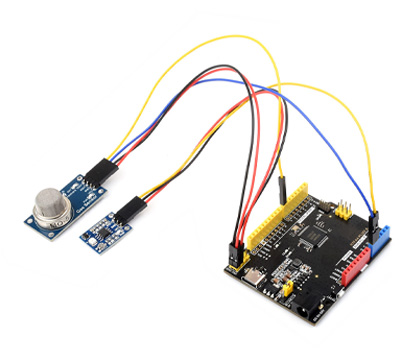

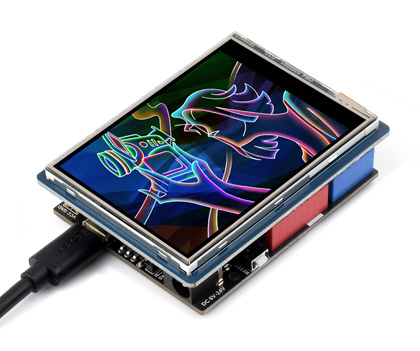

接入扩展板效果展示

以上图片仅供展示,详细配置请参考配置清单

资源简介

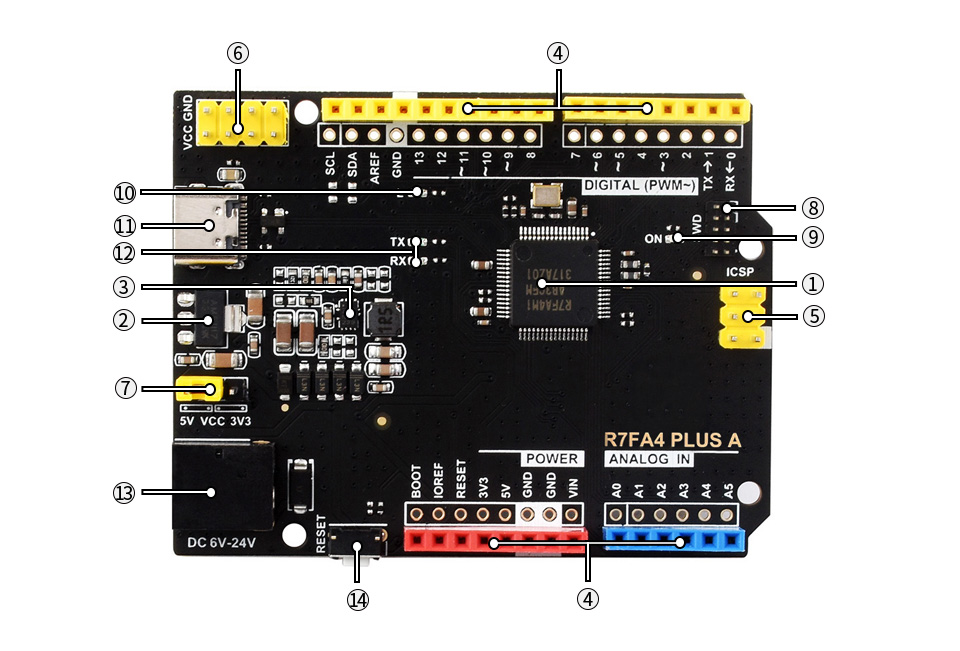

Arduino R7FA4 PLUS A 开发板资源简介
  1. R7FA4M1AB3CFM

  2. AMS1117-3.3

    3.3V 稳压芯片

  3. MP8759

    5V 稳压芯片

  4. Arduino 接口

    兼容 Arduino 接口,侧边引出 2.54 间距排针焊盘,可直接插入万用板

  5. ICSP 接口

  6. 电源输出接口

    可通过电源配置开关输出 3.3V 或 5V,常用于对外供电或进行共地处理

  1. 电源配置

    配置 R7FA4 PLUS A 工作电压

  2. SWD 接口

  3. 电源指示灯

  4. 用户指示灯

  5. USB Type-C 接口

    用于下载程序与串口调试

  6. 串口指示灯

  7. DC 电源接口

    可接入 6V~24V 范围内电压

  8. 侧立复位按键

接口定义

Arduino R7FA4 PLUS A 开发板接口定义

产品尺寸

Arduino R7FA4 PLUS A 开发板产品尺寸

产品资料

配置清单

  1. R7FA4 PLUS A × 1
  2. USB 线 Type-A 公口 转 Type-C 公口 × 1
