SIM7080G树莓派Pico NB-IoT/Cat-M(eMTC)/GNSS 扩展板 全球通用

串口 AT 指令控制、云平台通信、SIM卡槽
价格
原价
型号
Pico-SIM7080G-Cat-M/NB-IoT
SKU
19985
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚,我们亦不对以上国家提供该产品或模组的任何技术支持。

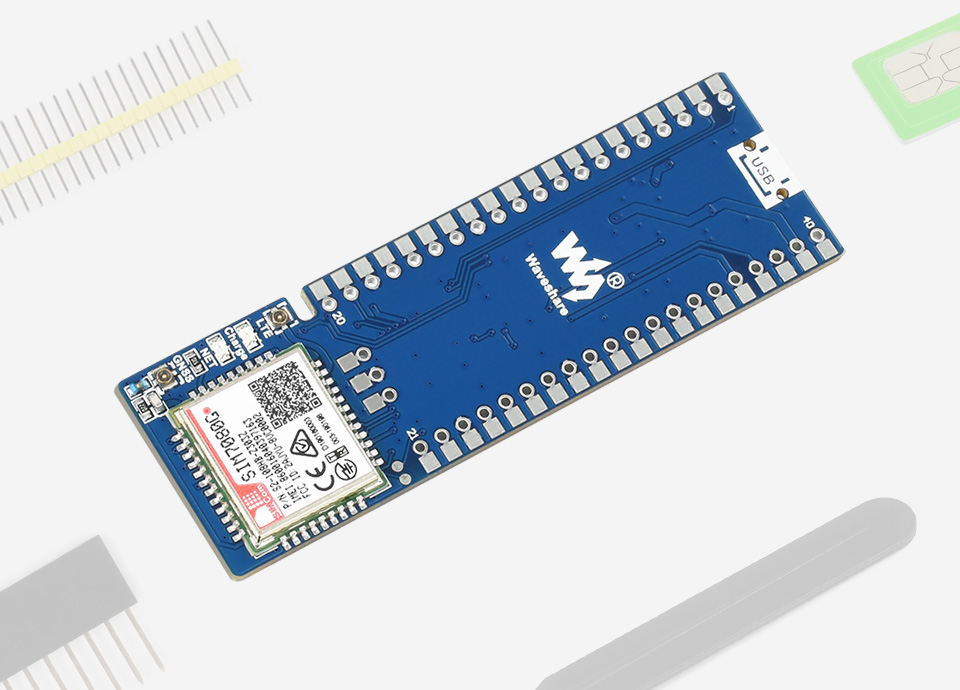

树莓派 Pico NB-IoT/Cat-M(eMTC)/GNSS 扩展板

板载 SIM7080G,支持全球频段的 NB-IoT 和 Cat-M 和 GNSS 定位
全球通用

树莓派 Pico NB-IoT 扩展板主图

产品特性

本产品是一款具有 NB-IoT (窄带物联网)、Cat-M (也叫 eMTC,增强机器类通信) 和 GNSS (全球导航卫星系统) 功能的树莓派 Pico 扩展板,国内 NB-IoT 全网通,串口 AT 指令控制,支持 HTTP/MQTT/LWM2M/COAP 等协议通信。具有低延迟、低功耗、广覆盖和低成本等优点,非常适用于如智能仪表、资产跟踪和远程监控等物联网应用。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • UART 接口通信,串口 AT 指令控制
  • 支持 TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT 等通信协议
  • 支持 GNSS 定位 (GPS、GLONASS、北斗 和 Galileo)
  • 板载 3.7V 锂电池接口及充电电路,可外接可充电锂电池实现外部供电,支持边充边放
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 板载 nano SIM 卡槽,国内支持电信/联通/移动的 NB-IoT 专用卡
  • 提供完善的配套资料手册 (MicroPython 示例程序和使用手册等)

产品参数

产品型号 SIM868 SIM7080G SIM7020C / SIM7020E
工作频段
NB-IoT 不支持 B1/B2/B3/B4/B5/B8/B12/
B13/B18/B19/B20/B25/B26
/B28/B66/B71/B85
SIM7020C:
LTE-FDD:B1/B3/B5/B8
SIM7020E:
LTE-FDD:B1/B3/B5/B8/B20/B28
Cat-M 不支持 B1/B2/B3/B4/B5/B8/B12/B13
/B14/B18/B19/B20/B25/
B26/B27/B28/B66/B85
不支持
2G GSM 850/EGSM 900/DCS
1800/PCS 1900 MHz
不支持 不支持
GNSS GPS, GLONASS, BeiDou GPS, GLONASS, BeiDou, Galileo 不支持
适用地区 大部分国家和地区 全球通用 SIM7020C:中国
SIM7020E:欧洲/非洲/澳洲/东南亚
数据传输
NB-IoT(Kbps) - 136(DL)/150(UL) 26.15(DL)/62.5(UL)
Cat-M(Kbps) - 589(DL)/1119(UL) -
2G(Kbps) 85.6(DL)/85.6(UL) - -
其他参数
通信协议 TCP/UDP/HTTP/SSL/FTP
/POP3/SMTP/MQTT等
TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT 等
供电方式 通过锂电池接口或 Raspberry Pi Pico 的 USB 口
锂电池接口 3.7V ~ 4.2V
逻辑电平 3.3V
单模组耗流 空闲模式:12mA 空闲模式:10mA 空闲模式:5.6mA
休眠模式:0.65mA 休眠模式:1.2mA 休眠模式:0.4mA
Backup 模式:8uA PSM 模式:3.2uA PSM 模式:3.4uA
音频输入输出 板载麦克风,带喇叭输出 不支持
指示灯 NET:网络指示灯
Charge:充电指示灯
开关 锂电池和USB供电开关 锂电池供电开关
SIM 卡 2G卡,国内仅支持移动卡
(1.8V / 3V)
NB-IoT / Cat-M卡 (仅支持 1.8V) NB卡(1.8V / 3V)
天线接口 LTE、GNSS、BT LTE、GNSS LTE
产品尺寸 76.15 × 24.00mm 73.5 × 24.00mm

基于树莓派 Pico 接口设计

可直接贴片焊接 Pico,也可焊接排座后插入 Pico 主板

树莓派 Pico NB-IoT 扩展板基于树莓派 Pico 接口设计

排针焊接排座焊接

树莓派 Pico NB-IoT 扩展板基于树莓派 Pico 接口设计

外接扩展板效果图一外接扩展板效果图二

本产品不配套 Raspberry Pi Pico,默认出货不焊接排针或排座

支持全球频段的 NB-IoT、Cat-M

树莓派 Pico NB-IoT 扩展板提供 Pico 编程接口

NB-IoT:B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85

Cat-M:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85

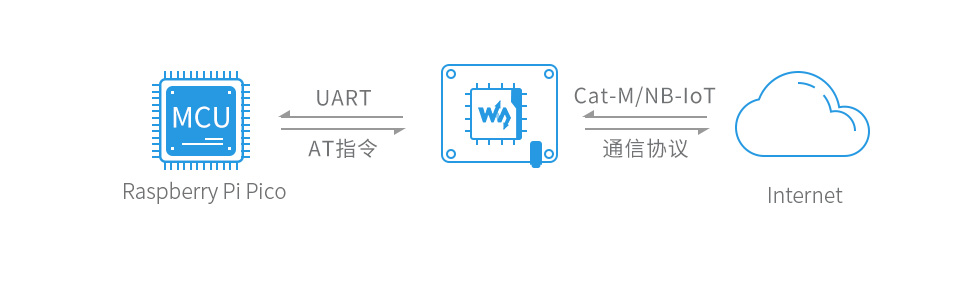

云平台通信

支持 TCP/UDP/HTTP/HTTPS/TLS/DTLS
/PING/LWM2M/COAP/MQTT 等协议

树莓派 Pico NB-IoT 扩展板云平台通信

支持 GNSS 定位

支持 GNSS 定位 (GPS、GLONASS、北斗和 Galileo)

树莓派 Pico NB-IoT 扩展板支持 GNSS 定位音

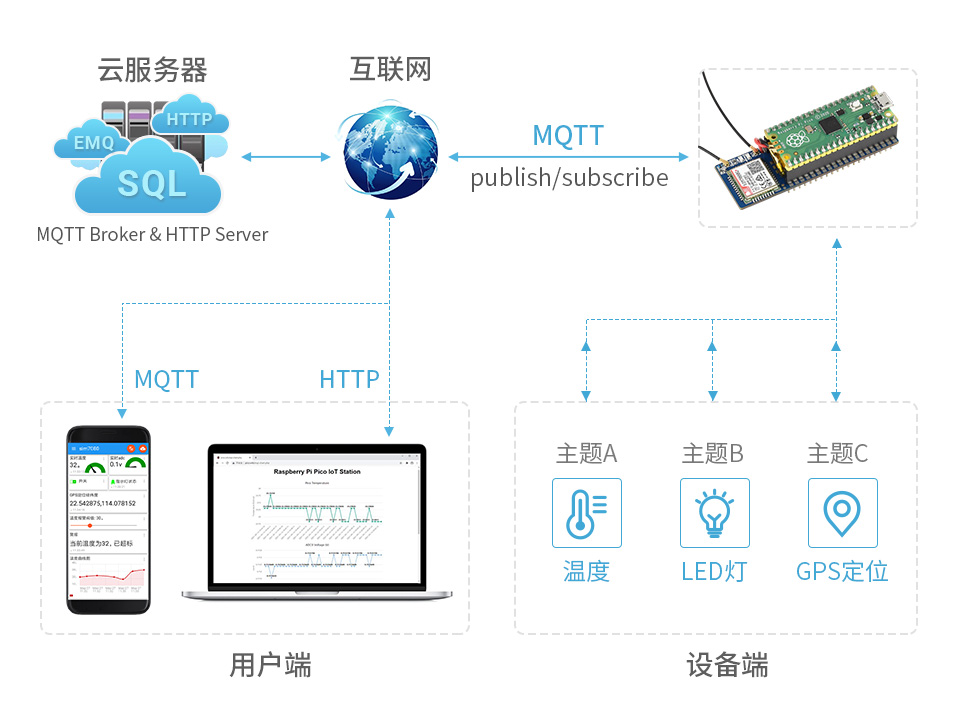

实例演示

树莓派 Pico 通过 SIM7080G 连接到互联网,采用 MQTT 协议把数据上报到云服务器上。用户可以使用手机 APP 或网页实时监控 Pico

树莓派 Pico NB-IoT 扩展板时间准确 走时静音

接口定义

树莓派 Pico NB-IoT 扩展板接口定义

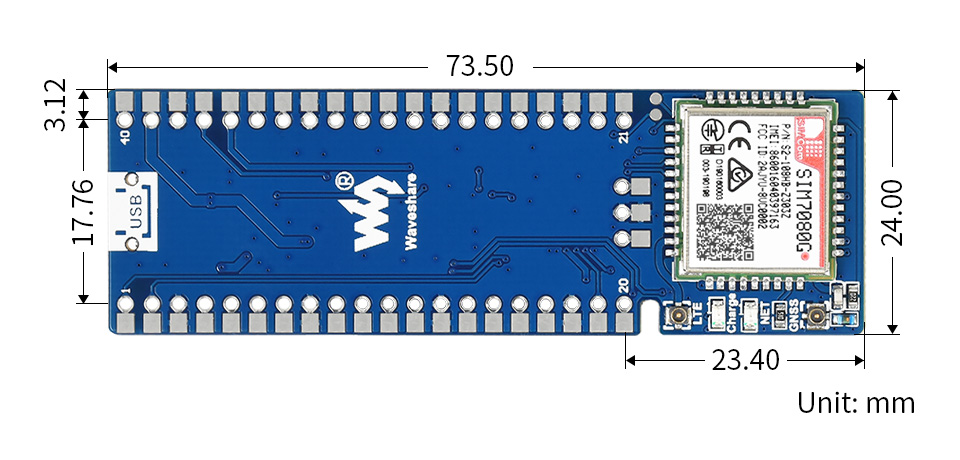

产品尺寸

树莓派 Pico NB-IoT 扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

资料及服务

配置清单

  1. Pico-SIM7080G-Cat-M-NB-IoT × 1
  2. LTE 天线 × 1
  3. GPS 天线 × 1
  4. 移动NB卡 × 1
  5. 20PIN直排座 × 2
  6. 40PIN直排针 × 1
  7. 3.7V可充电锂电池 × 1

保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明


若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
